Описание презентации по отдельным слайдам:

1 слайд

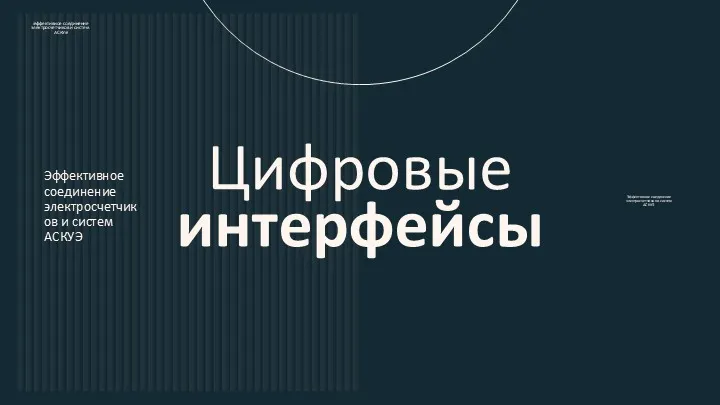

Эффективное соединение электросчетчиков и систем АСКУЭ
Эффективное соединение электросчетчиков и систем АСКУЭ
Эффективное соединение электросчетчиков и систем АСКУЭ
Цифровые интерфейсы
2 слайд

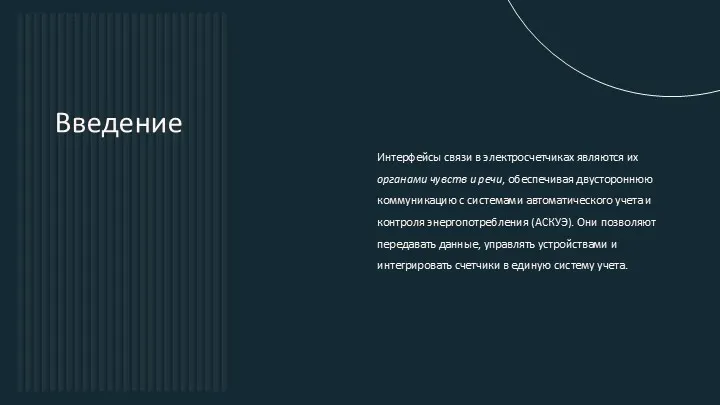

Интерфейсы связи в электросчетчиках являются их органами чувств и речи, обеспечивая двустороннюю коммуникацию с системами автоматического учета и контроля энергопотребления (АСКУЭ). Они позволяют передавать данные, управлять устройствами и интегрировать счетчики в единую систему учета.
Введение
3 слайд

Введение в цифровые интерфейсы
электросчетчиков
4 слайд

Роль интерфейсов в современных счетчиках
Интерфейсы служат ключевыми каналами для обмена информацией между электросчетчиком и внешним миром. Через них происходит удаленное снятие показаний, настройка параметров и мониторинг энергии в реальном времени. Это обеспечивает точность и удобство эксплуатации счетчиков.
5 слайд

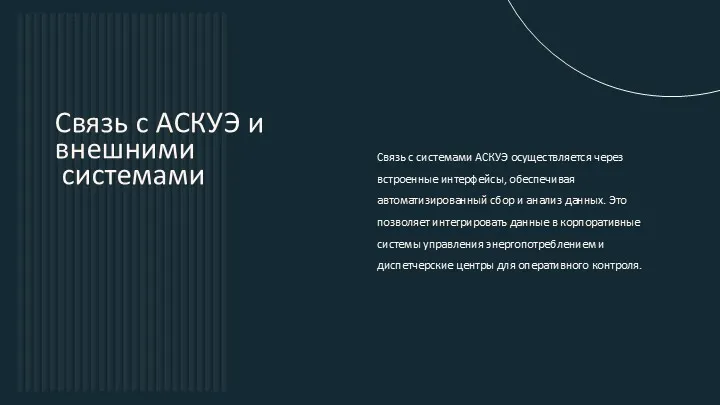

Связь с системами АСКУЭ осуществляется через встроенные интерфейсы, обеспечивая автоматизированный сбор и анализ данных. Это позволяет интегрировать данные в корпоративные системы управления энергопотреблением и диспетчерские центры для оперативного контроля.
Связь с АСКУЭ и внешними
системами
6 слайд

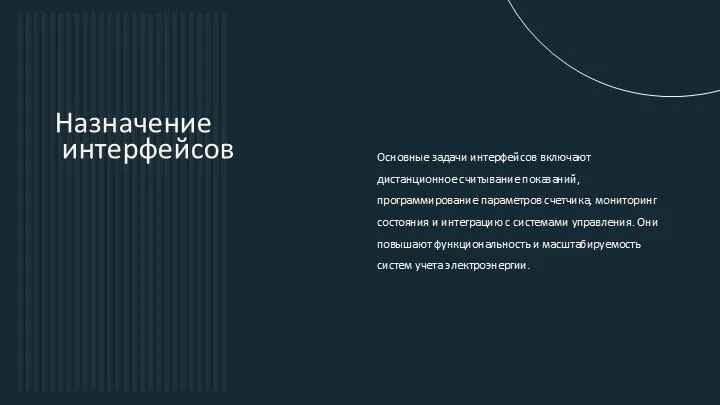

Основные задачи интерфейсов включают дистанционное считывание показаний, программирование параметров счетчика, мониторинг состояния и интеграцию с системами управления. Они повышают функциональность и масштабируемость систем учета электроэнергии.
Назначение
интерфейсов
7 слайд

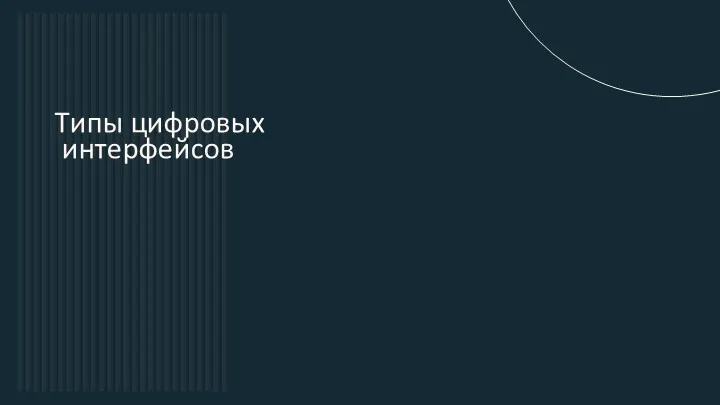

Типы цифровых
интерфейсов
8 слайд

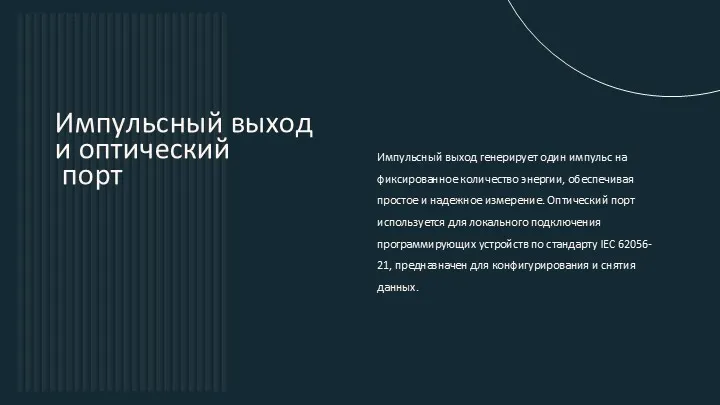

Импульсный выход генерирует один импульс на фиксированное количество энергии, обеспечивая простое и надежное измерение. Оптический порт используется для локального подключения программирующих устройств по стандарту IEC 62056-21, предназначен для конфигурирования и снятия данных.
Импульсный выход и оптический
порт
9 слайд

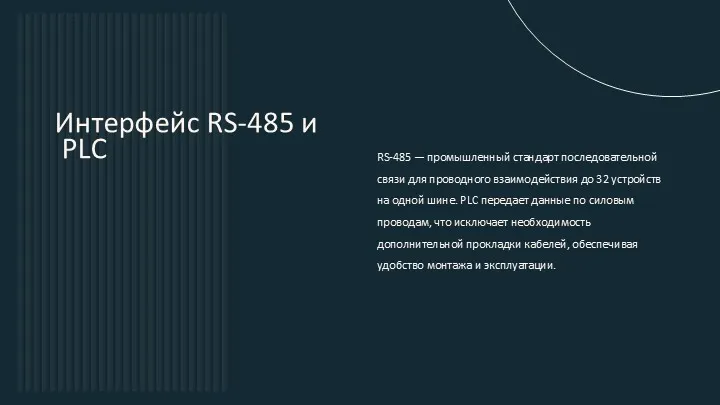

RS-485 — промышленный стандарт последовательной связи для проводного взаимодействия до 32 устройств на одной шине. PLC передает данные по силовым проводам, что исключает необходимость дополнительной прокладки кабелей, обеспечивая удобство монтажа и эксплуатации.
Интерфейс RS-485 и
PLC
10 слайд

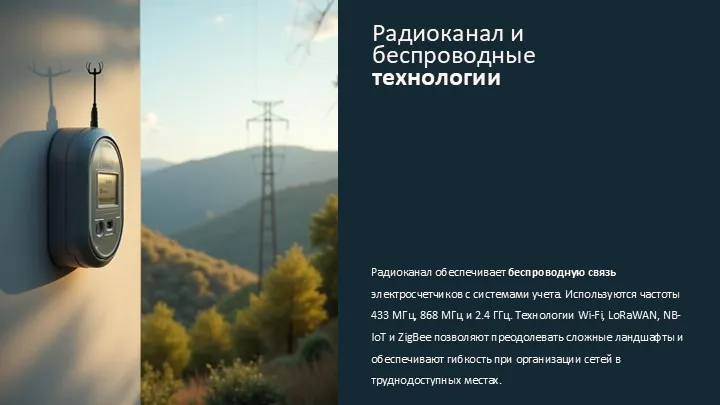

Радиоканал и беспроводные технологии
Радиоканал обеспечивает беспроводную связь электросчетчиков с системами учета. Используются частоты 433 МГц, 868 МГц и 2.4 ГГц. Технологии Wi-Fi, LoRaWAN, NB-IoT и ZigBee позволяют преодолевать сложные ландшафты и обеспечивают гибкость при организации сетей в труднодоступных местах.
11 слайд

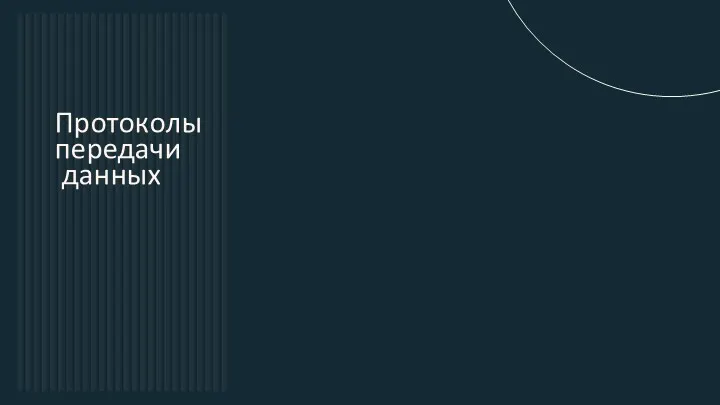

Протоколы передачи
данных
12 слайд

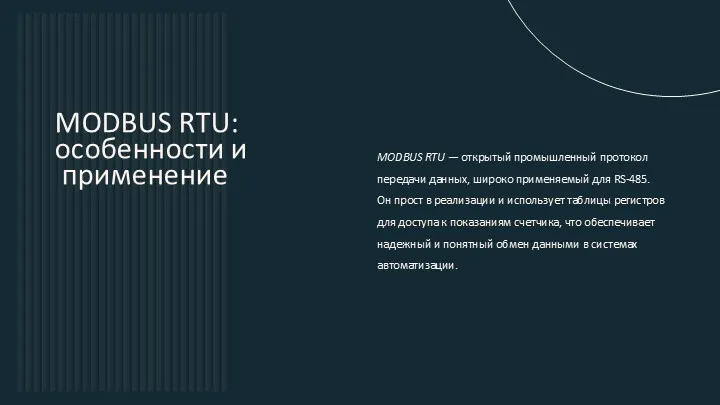

MODBUS RTU — открытый промышленный протокол передачи данных, широко применяемый для RS-485. Он прост в реализации и использует таблицы регистров для доступа к показаниям счетчика, что обеспечивает надежный и понятный обмен данными в системах автоматизации.
MODBUS RTU: особенности и
применение
13 слайд

DLMS/COSEM — объектно-ориентированный и безопасный стандарт, рекомендованный для умных счетчиков. Он поддерживает широкий набор функций, включая защиту данных с помощью шифрования AES, и обеспечивает масштабируемость современных систем учета электроэнергии.
DLMS/COSEM: современный международный
стандарт
14 слайд

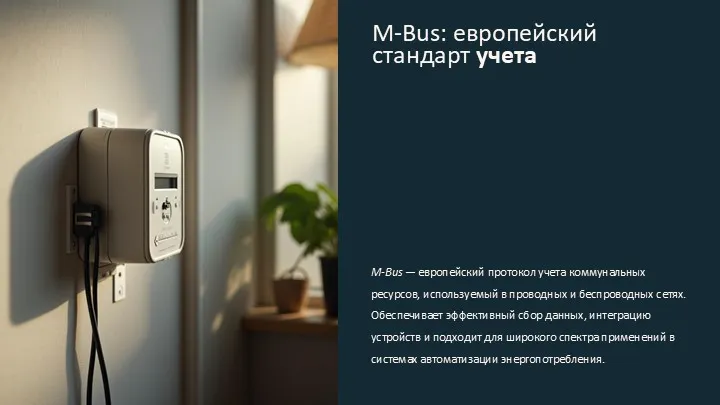

M-Bus: европейский стандарт учета
M-Bus — европейский протокол учета коммунальных ресурсов, используемый в проводных и беспроводных сетях. Обеспечивает эффективный сбор данных, интеграцию устройств и подходит для широкого спектра применений в системах автоматизации энергопотребления.
15 слайд

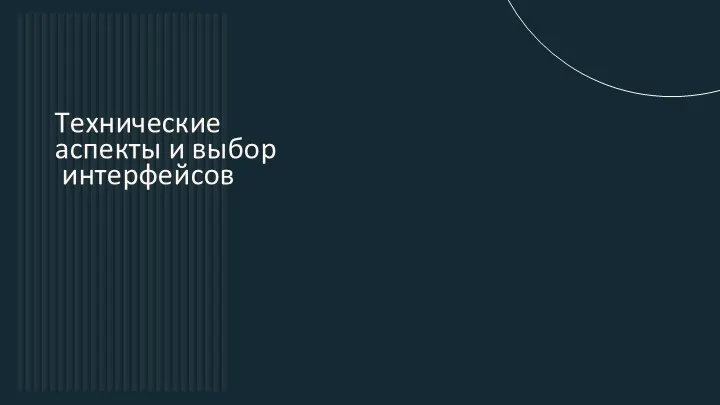

Технические аспекты и выбор
интерфейсов
16 слайд

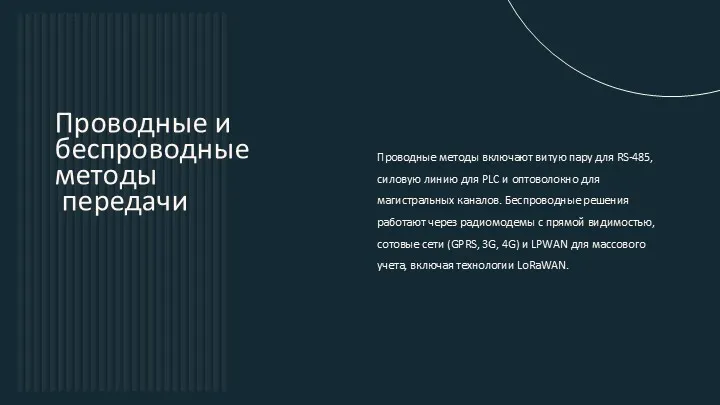

Проводные методы включают витую пару для RS-485, силовую линию для PLC и оптоволокно для магистральных каналов. Беспроводные решения работают через радиомодемы с прямой видимостью, сотовые сети (GPRS, 3G, 4G) и LPWAN для массового учета, включая технологии LoRaWAN.
Проводные и беспроводные методы
передачи
17 слайд

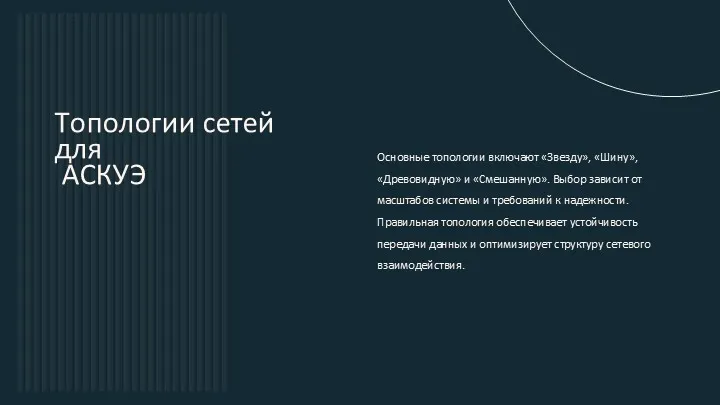

Основные топологии включают «Звезду», «Шину», «Древовидную» и «Смешанную». Выбор зависит от масштабов системы и требований к надежности. Правильная топология обеспечивает устойчивость передачи данных и оптимизирует структуру сетевого взаимодействия.
Топологии сетей для
АСКУЭ
18 слайд

Критерии выбора и безопасность данных
При выборе интерфейса учитываются дальность, объем передаваемых данных, надежность, стоимость и нормативные требования. Для безопасности данных применяются пароли, шифрование AES, физическая защита линий и меры против взлома и подмены показаний.
19 слайд

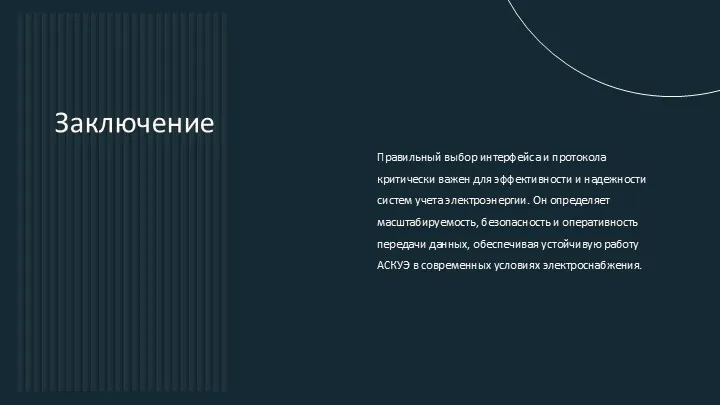

Правильный выбор интерфейса и протокола критически важен для эффективности и надежности систем учета электроэнергии. Он определяет масштабируемость, безопасность и оперативность передачи данных, обеспечивая устойчивую работу АСКУЭ в современных условиях электроснабжения.
Заключение
20 слайд

Эффективное соединение электросчетчиков и систем АСКУЭ
