1 слайд

Гидравлический пресс , Манометры. Поршневой жидкостный насос
Урок №3.7 § 40
2 слайд

Манометры
3 слайд

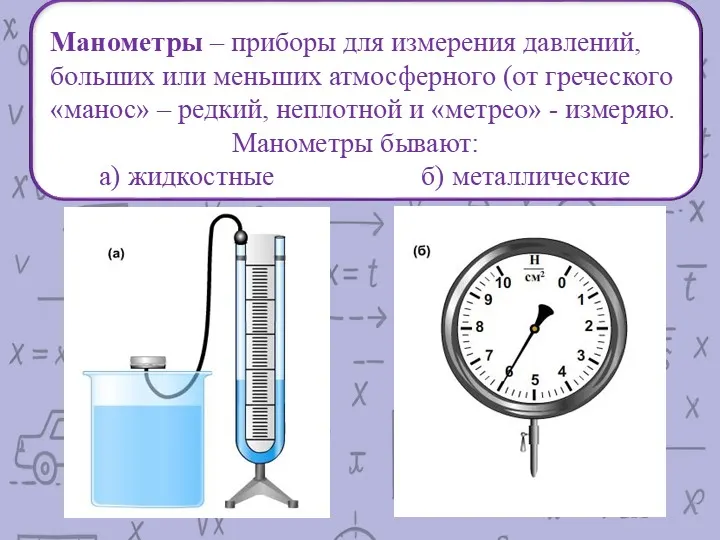

Манометры – приборы для измерения давлений, больших или меньших атмосферного (от греческого «манос» – редкий, неплотной и «метрео» - измеряю.
Манометры бывают:
а) жидкостные б) металлические
4 слайд

Устройство и принцип работы
открытого жидкостного манометра

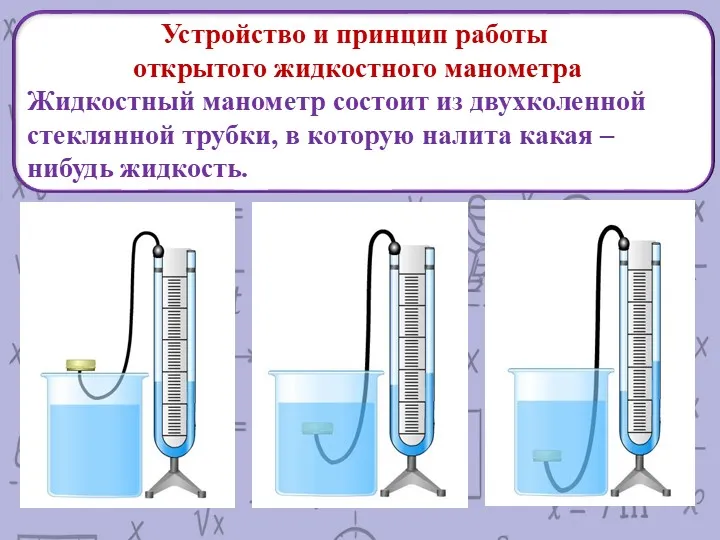

Жидкостный манометр состоит из двухколенной стеклянной трубки, в которую налита какая – нибудь жидкость.
5 слайд

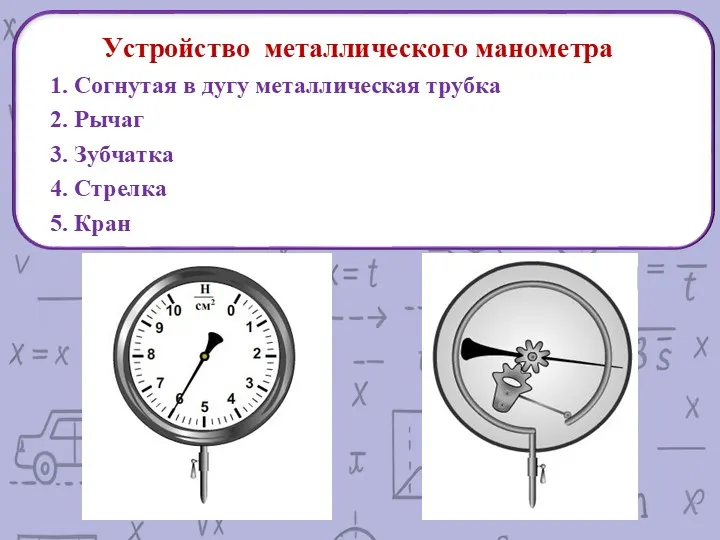

Устройство металлического манометра
1. Согнутая в дугу металлическая трубка
2. Рычаг
3. Зубчатка
4. Стрелка
5. Кран
6 слайд

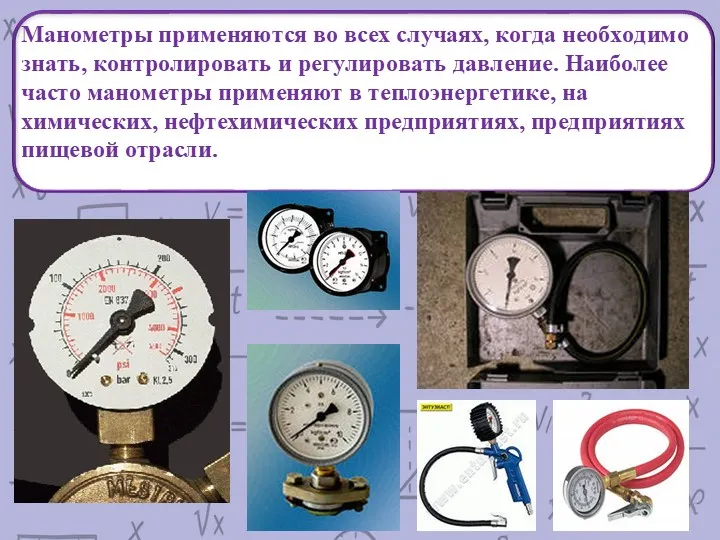

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.
7 слайд

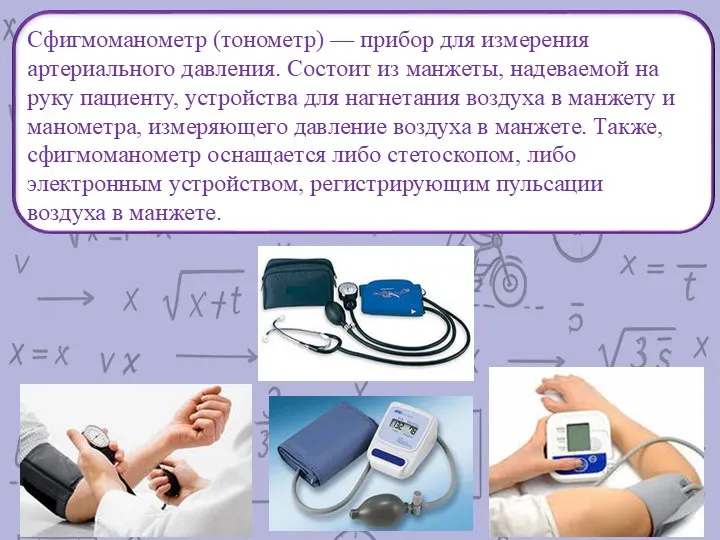

Сфигмоманометр (тонометр) — прибор для измерения артериального давления. Состоит из манжеты, надеваемой на руку пациенту, устройства для нагнетания воздуха в манжету и манометра, измеряющего давление воздуха в манжете. Также, сфигмоманометр оснащается либо стетоскопом, либо электронным устройством, регистрирующим пульсации воздуха в манжете.
8 слайд

Насосы
9 слайд

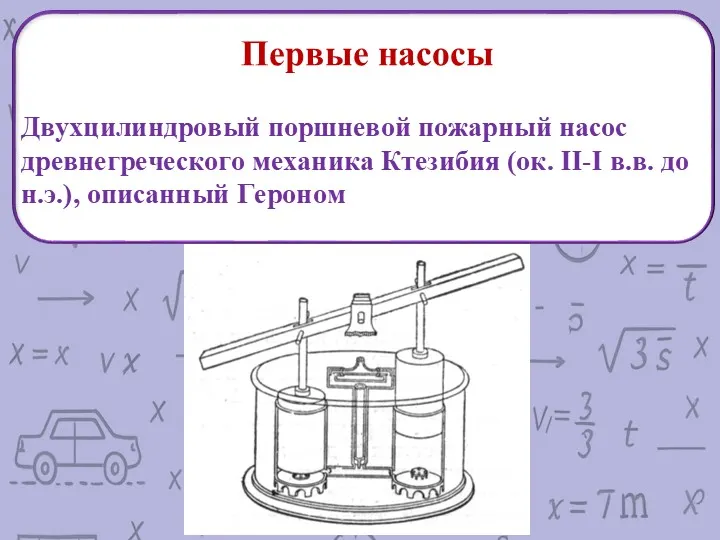

Двухцилиндровый поршневой пожарный насос древнегреческого механика Ктезибия (ок. II-I в.в. до н.э.), описанный Героном

Первые насосы
10 слайд

1. Поршень
2. Клапаны

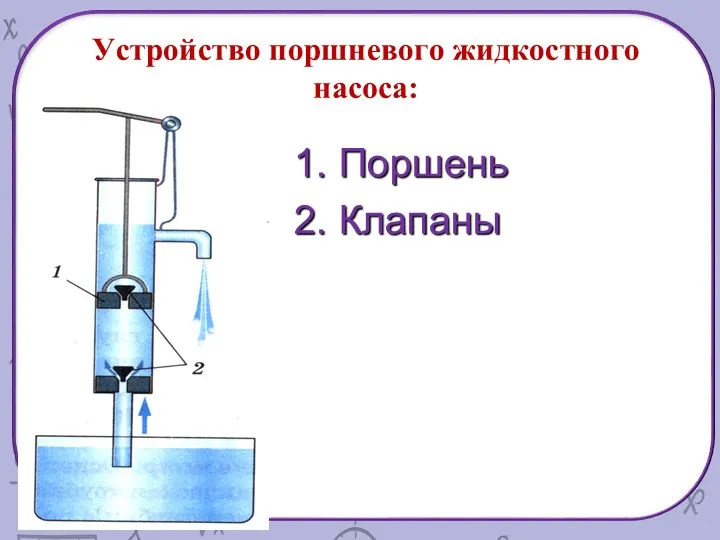

Устройство поршневого жидкостного насоса:
11 слайд

1. Поршень
2. Всасывающий клапан
3. Нагнетательный клапан
4. Воздушная камера
5. Рукоятка

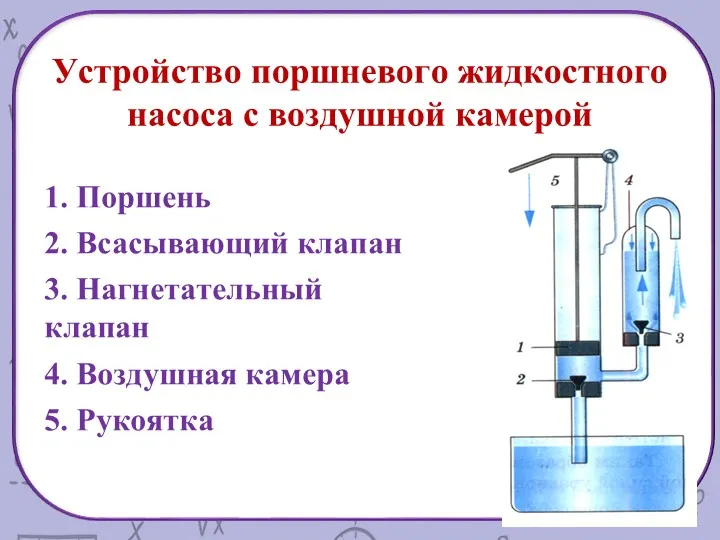

Устройство поршневого жидкостного насоса с воздушной камерой
12 слайд
13 слайд

Гидравлический пресс
14 слайд

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).
15 слайд

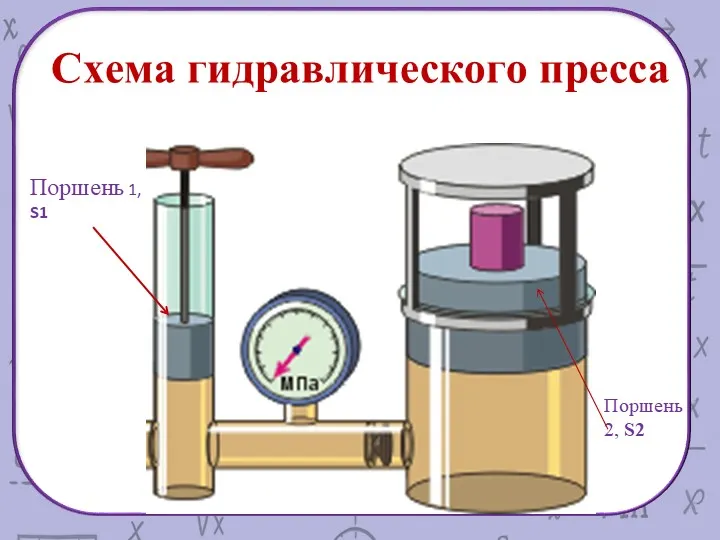

Схема гидравлического пресса
Поршень 1, S1
Поршень 2, S2
16 слайд

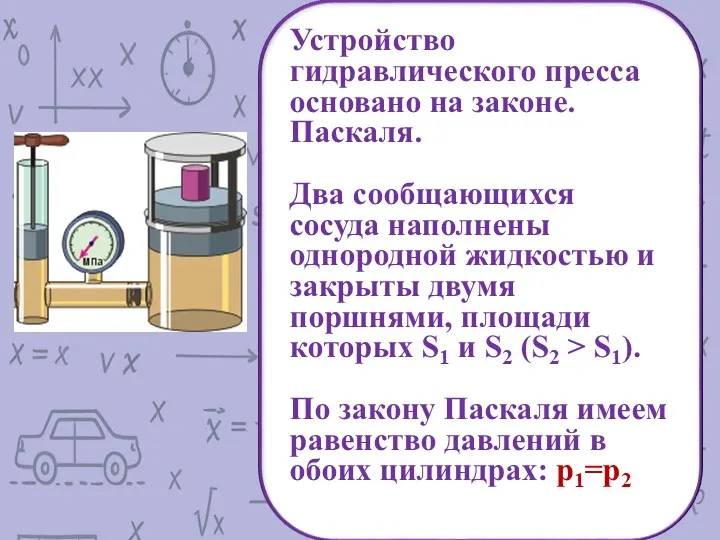

Устройство гидравлического пресса основано на законе.
Паскаля.

Два сообщающихся
сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1).

По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2
17 слайд

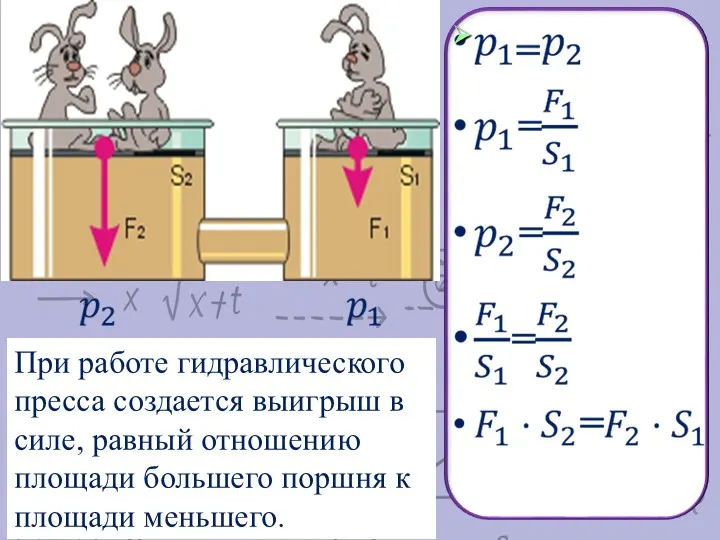

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего.
18 слайд

Сила F2 во столько раз больше силы F1 , во
сколько раз площадь большего поршня
больше площади малого поршня.

Вывод
19 слайд

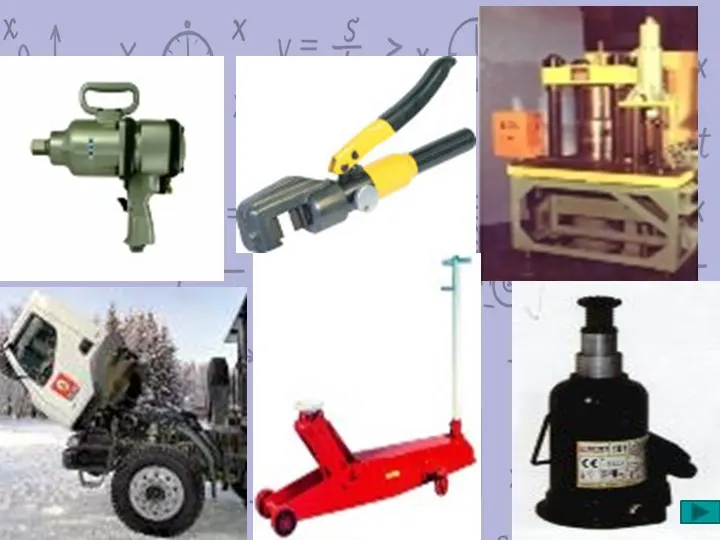

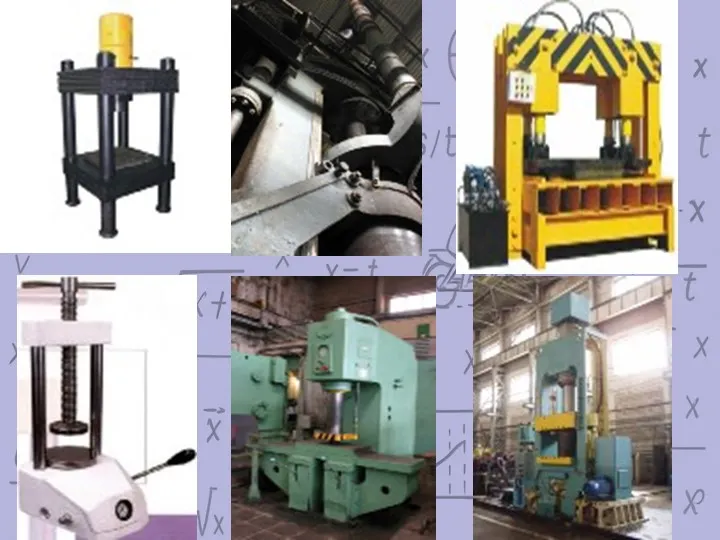

Применение
20 слайд
21 слайд
22 слайд

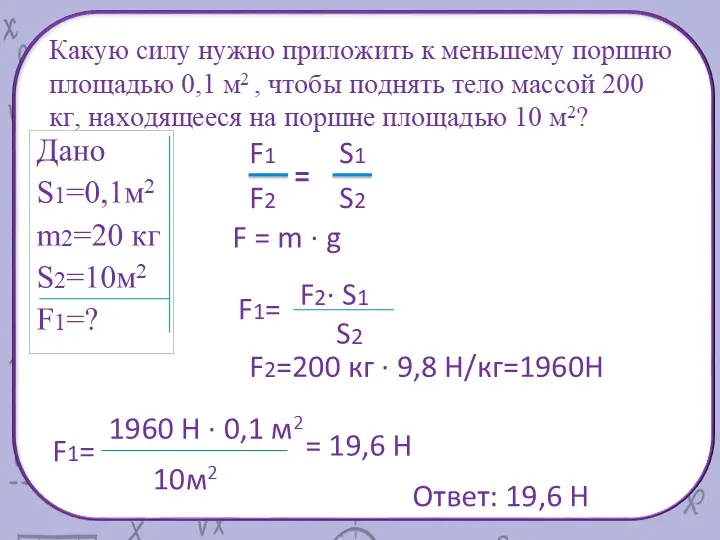

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 , чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?
Дано
S1=0,1м2
m2=20 кг
S2=10м2
F1=?

Решение

F1=
F2· S1

S2
F1=
1960 Н · 0,1 м2
10м2
= 19,6 Н
Ответ: 19,6 Н
F = m · g
F2=200 кг · 9,8 Н/кг=1960Н
F1
F2
S1
S2
=
