1 слайд

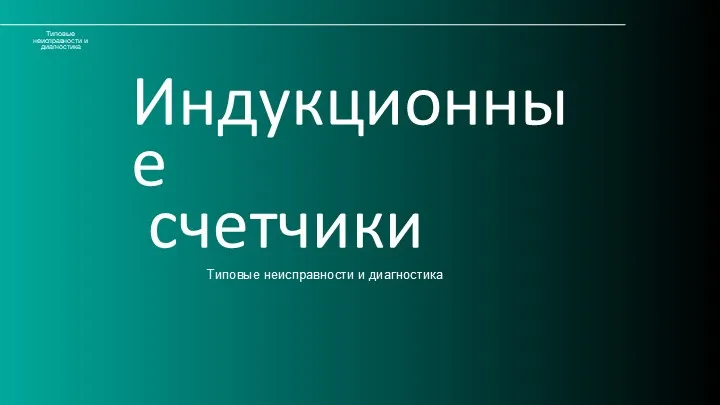

Индукционные
счетчики
Типовые неисправности и диагностика
Типовые неисправности и диагностика
2 слайд

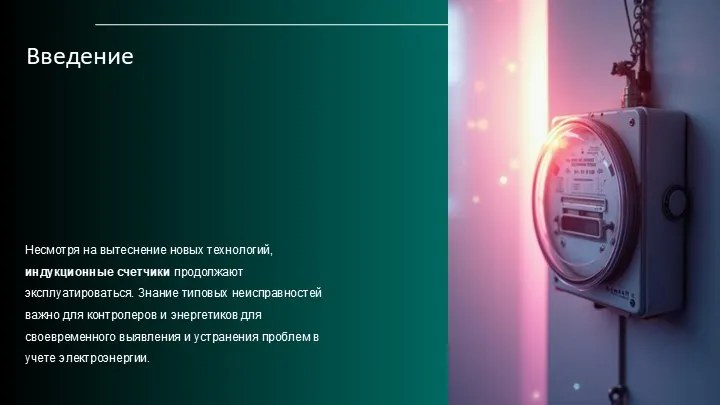

Введение
Несмотря на вытеснение новых технологий, индукционные счетчики продолжают эксплуатироваться. Знание типовых неисправностей важно для контролеров и энергетиков для своевременного выявления и устранения проблем в учете электроэнергии.
3 слайд

Типичные механические
неисправности
4 слайд

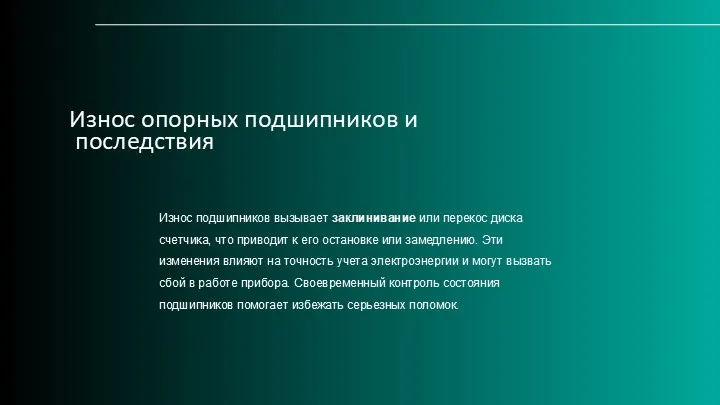

Износ опорных подшипников и
последствия
Износ подшипников вызывает заклинивание или перекос диска счетчика, что приводит к его остановке или замедлению. Эти изменения влияют на точность учета электроэнергии и могут вызвать сбой в работе прибора. Своевременный контроль состояния подшипников помогает избежать серьезных поломок.
5 слайд

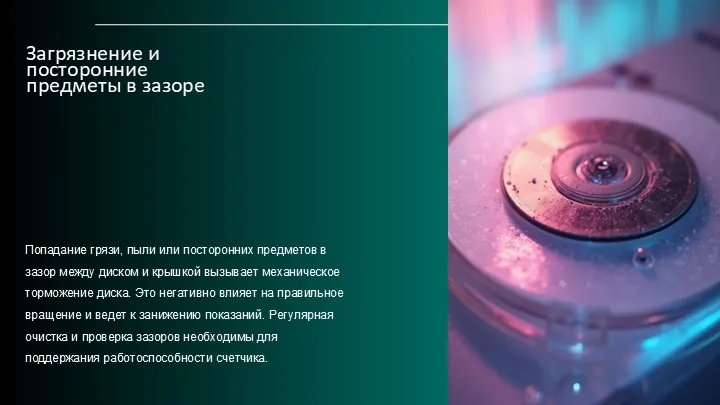

Загрязнение и посторонние предметы в зазоре
Попадание грязи, пыли или посторонних предметов в зазор между диском и крышкой вызывает механическое торможение диска. Это негативно влияет на правильное вращение и ведет к занижению показаний. Регулярная очистка и проверка зазоров необходимы для поддержания работоспособности счетчика.
6 слайд

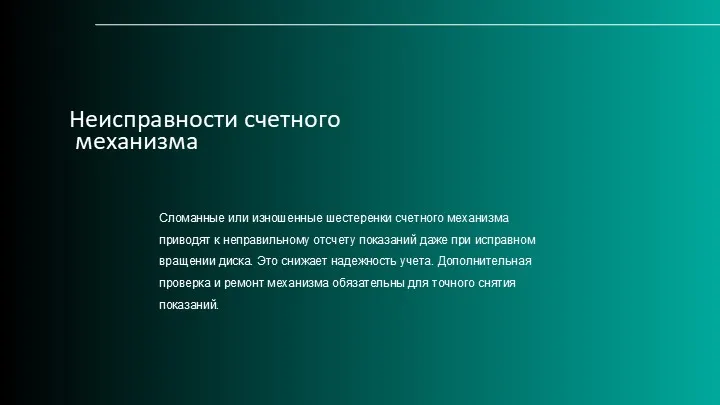

Неисправности счетного
механизма
Сломанные или изношенные шестеренки счетного механизма приводят к неправильному отсчету показаний даже при исправном вращении диска. Это снижает надежность учета. Дополнительная проверка и ремонт механизма обязательны для точного снятия показаний.
7 слайд

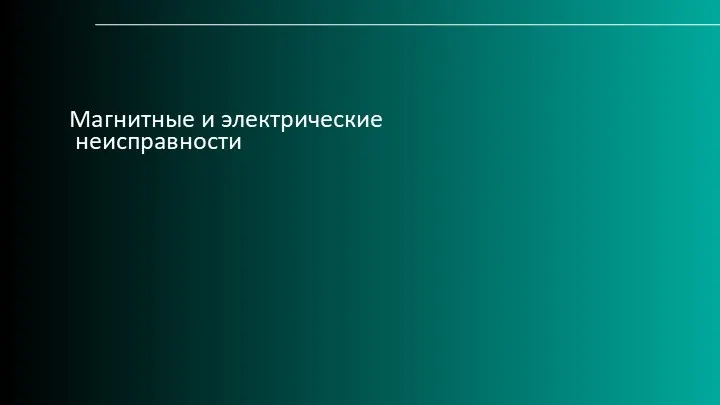

Магнитные и электрические
неисправности
8 слайд

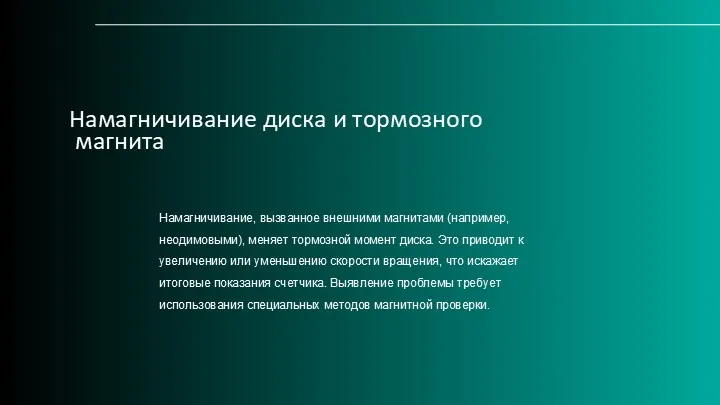

Намагничивание диска и тормозного
магнита
Намагничивание, вызванное внешними магнитами (например, неодимовыми), меняет тормозной момент диска. Это приводит к увеличению или уменьшению скорости вращения, что искажает итоговые показания счетчика. Выявление проблемы требует использования специальных методов магнитной проверки.
9 слайд

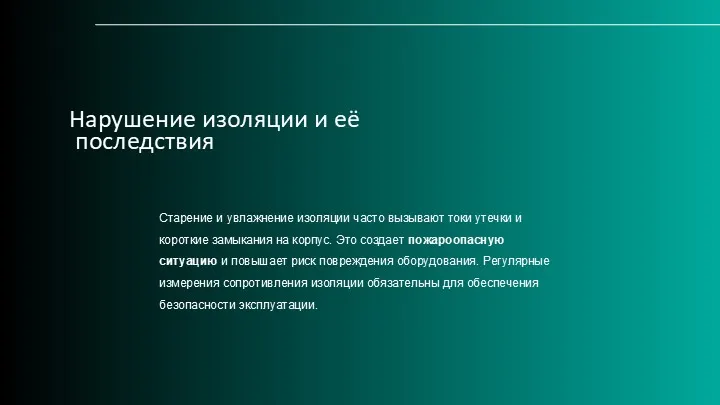

Нарушение изоляции и её
последствия
Старение и увлажнение изоляции часто вызывают токи утечки и короткие замыкания на корпус. Это создает пожароопасную ситуацию и повышает риск повреждения оборудования. Регулярные измерения сопротивления изоляции обязательны для обеспечения безопасности эксплуатации.
10 слайд

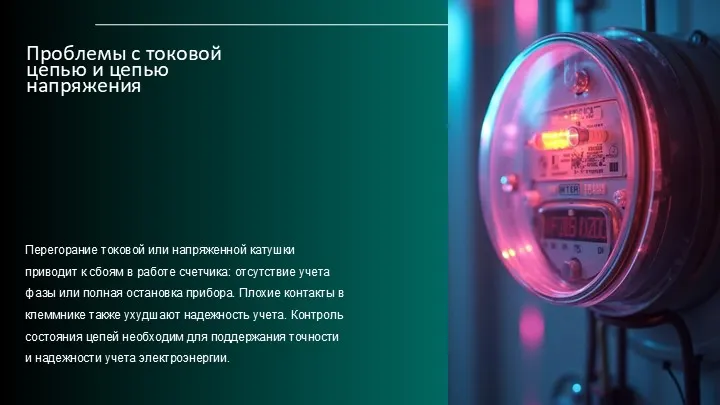

Проблемы с токовой цепью и цепью напряжения
Перегорание токовой или напряженной катушки приводит к сбоям в работе счетчика: отсутствие учета фазы или полная остановка прибора. Плохие контакты в клеммнике также ухудшают надежность учета. Контроль состояния цепей необходим для поддержания точности и надежности учета электроэнергии.
11 слайд

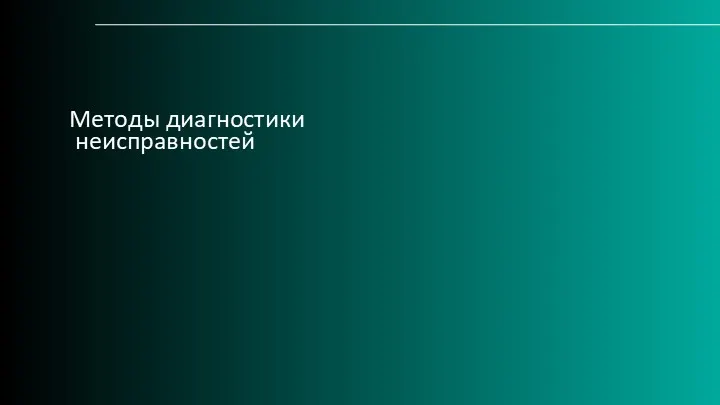

Методы диагностики
неисправностей
12 слайд

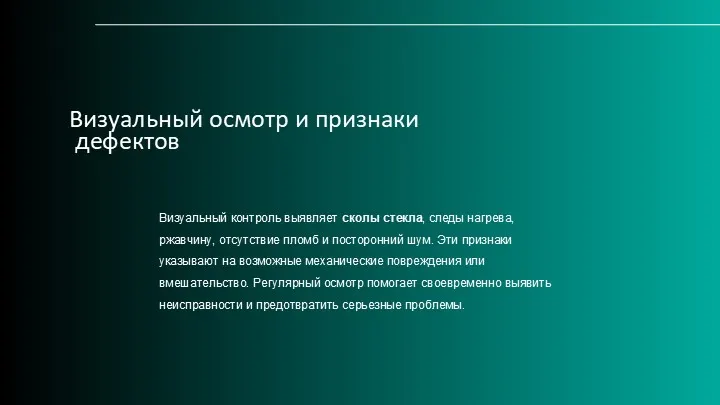

Визуальный осмотр и признаки
дефектов
Визуальный контроль выявляет сколы стекла, следы нагрева, ржавчину, отсутствие пломб и посторонний шум. Эти признаки указывают на возможные механические повреждения или вмешательство. Регулярный осмотр помогает своевременно выявить неисправности и предотвратить серьезные проблемы.
13 слайд

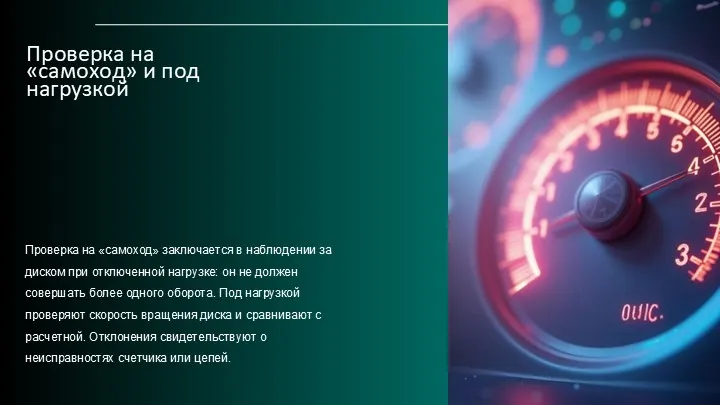

Проверка на «самоход» и под нагрузкой
Проверка на «самоход» заключается в наблюдении за диском при отключенной нагрузке: он не должен совершать более одного оборота. Под нагрузкой проверяют скорость вращения диска и сравнивают с расчетной. Отклонения свидетельствуют о неисправностях счетчика или цепей.
14 слайд

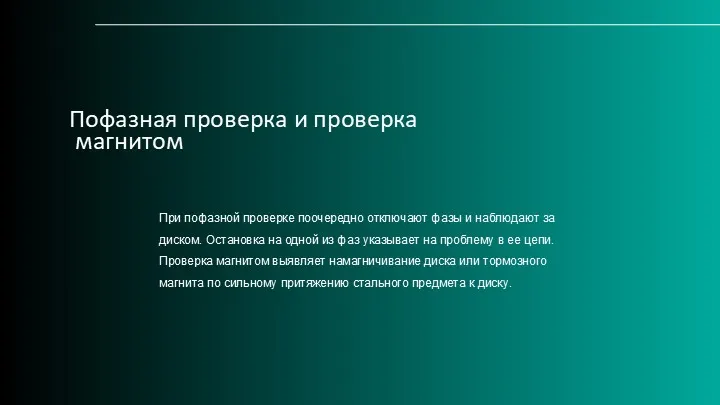

Пофазная проверка и проверка
магнитом
При пофазной проверке поочередно отключают фазы и наблюдают за диском. Остановка на одной из фаз указывает на проблему в ее цепи. Проверка магнитом выявляет намагничивание диска или тормозного магнита по сильному притяжению стального предмета к диску.
15 слайд

Реакция на выявленные
неисправности
16 слайд

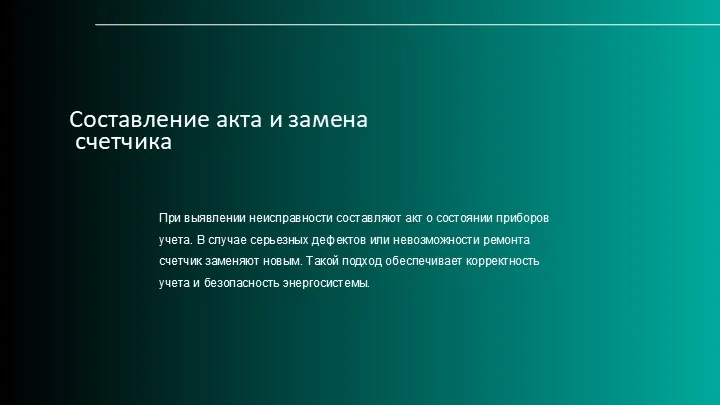

Составление акта и замена
счетчика
При выявлении неисправности составляют акт о состоянии приборов учета. В случае серьезных дефектов или невозможности ремонта счетчик заменяют новым. Такой подход обеспечивает корректность учета и безопасность энергосистемы.
17 слайд

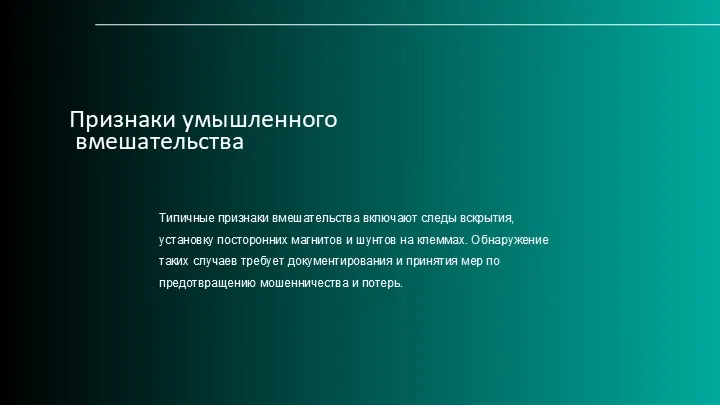

Признаки умышленного
вмешательства
Типичные признаки вмешательства включают следы вскрытия, установку посторонних магнитов и шунтов на клеммах. Обнаружение таких случаев требует документирования и принятия мер по предотвращению мошенничества и потерь.
18 слайд

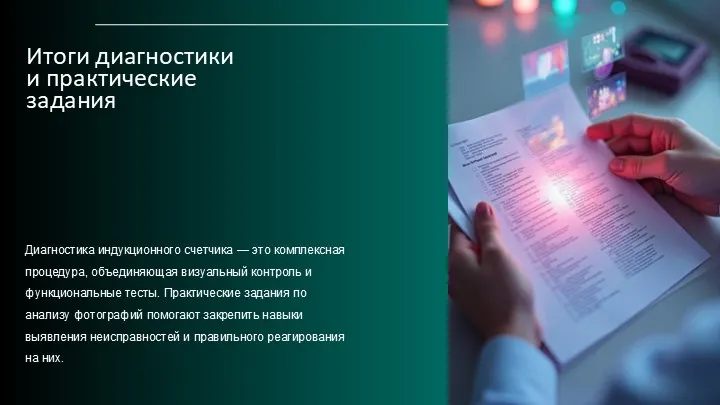

Итоги диагностики и практические задания
Диагностика индукционного счетчика — это комплексная процедура, объединяющая визуальный контроль и функциональные тесты. Практические задания по анализу фотографий помогают закрепить навыки выявления неисправностей и правильного реагирования на них.
19 слайд

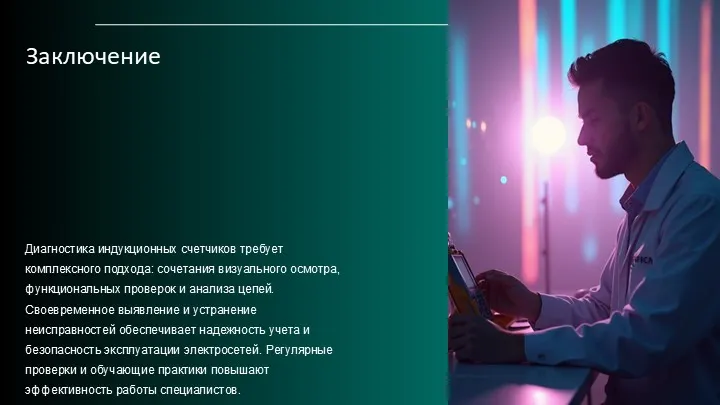

Заключение
Диагностика индукционных счетчиков требует комплексного подхода: сочетания визуального осмотра, функциональных проверок и анализа цепей. Своевременное выявление и устранение неисправностей обеспечивает надежность учета и безопасность эксплуатации электросетей. Регулярные проверки и обучающие практики повышают эффективность работы специалистов.
20 слайд

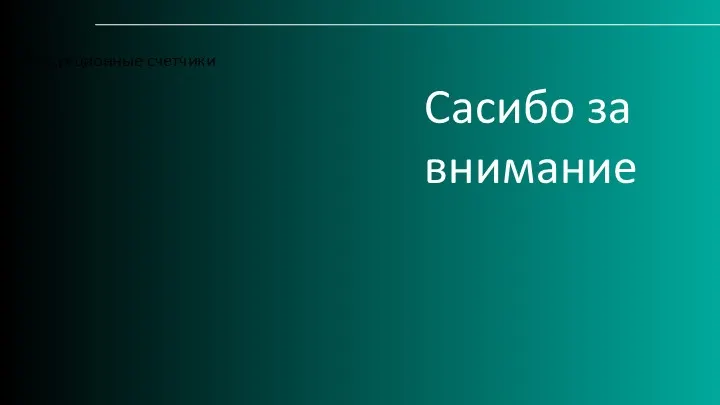

Индукционные счетчики
