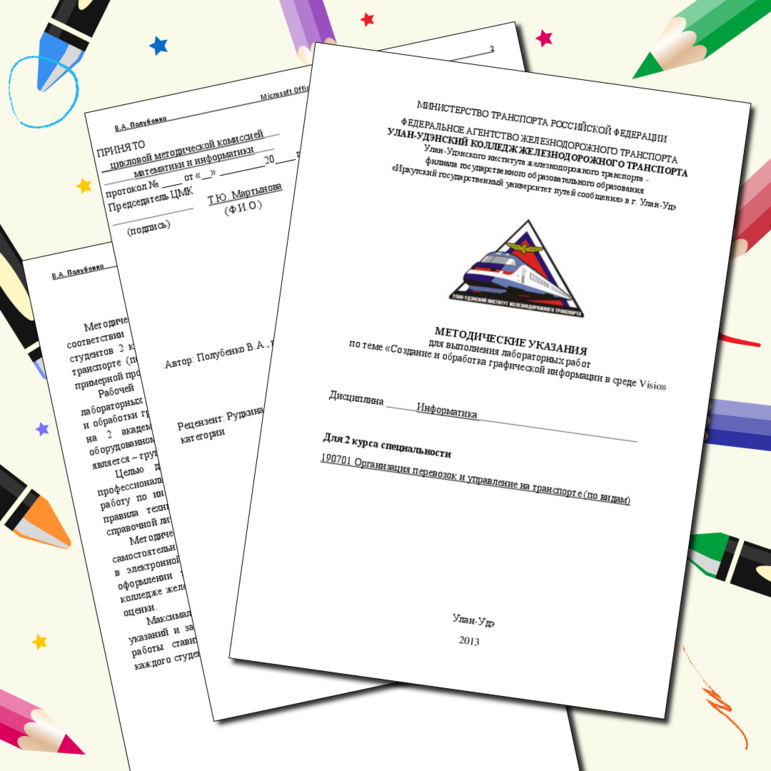

МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

УЛАН-УДЭНСКИЙ КОЛЛЕДЖ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Улан-Удэнского института железнодорожного транспорта - филиала государственного образовательного образования

 «Иркутский государственный университет путей сообщения» в г. Улан-Удэ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

для выполнения лабораторных работ

по теме «Создание и обработка графической информации в среде Visio»

Дисциплина ______Информатика _______________________________

Для 2 курса специальности

190701 Организация перевозок и управление на транспорте (по видам)

 Улан-Удэ

2013

             В.А. Полубенко                                                          Microsoft Office Visio 2007                                                                             2

ПРИНЯТО                                                              УТВЕРЖДАЮ

__цикловой методической комиссией___ Зам. директора по МР ______математики и информатики____         ____________  В.А. Ларченко протокол № ____ от «__» _________20____ г.       «__»_______________ 20___г. Председатель ЦМК

________________      Т.Ю. Мартынова

(подпись)                      (Ф.И.О.)

Автор: Полубенко В.А., преподаватель первой квалификационной категории

Рецензент: Рудкина Е.Н., преподаватель УУИЖТ высшей квалификационной категории

             В.А. Полубенко                                                          Microsoft Office Visio 2007                                                                             3

Пояснительная записка

Методические рекомендации для выполнения лабораторных работ, разработаны в соответствии с рабочей программой учебной дисциплины «Информатика» для студентов 2 курса специальности 190701 Организация перевозок и управление на транспорте (по видам). Данные рекомендации составлены  на основе требований примерной программы учебной дисциплины.

Рабочей программой дисциплины в четвертом семестре на проведение лабораторных работ выделено 30 часов, из них 8 часов на освоение навыков создания и обработки графической информации в среде Visio 2007. Каждая работа рассчитана на 2 академических часа. Лабораторные работы проводится в специально оборудованном кабинете, формой организации студентов на лабораторных работах является – групповая (10-15 человек).

Целью данного пособия является формирование у студентов общих и профессиональных компетенций: работать с компьютерной техникой, выполнять работу по инструкции, правильно оформлять полученные результаты, соблюдать правила техники безопасности, а также пожарной безопасности, пользоваться справочной литературой и делать выводы в соответствии с поставленной целью.

Методические указания снабжены необходимым теоретическим материалом и самостоятельной работой по вариантам. По лабораторным работам составляется отчет в электронной форме, в соответствие с Положением П СМК-2-7-26-2012 «Об оформлении текстовых документов (учебной документации) в Улан-Удэнском колледже железнодорожного транспорта» с последующей его защитой и получением оценки.

Максимальная оценка за работу выставляется при условии выполнения всех указаний и заданий самостоятельной работы. При невыполнении самостоятельной работы ставиться оценка «неудовлетворительно». Оцениваются навыки работы каждого студента.

Microsoft Office Visio 2007

Основные сведения

Программа Visio предназначена для создания различного вида чертежей: от схем сетей до календарей, от планов офиса до блок-схем.

Microsoft Office Visio 2007 помогает создавать имеющие профессиональный вид схемы, служащие пониманию, документированию и анализу сведений, данных, систем и процессов.

Большинство программ, связанных с графикой, подразумевают наличие у пользователя художественных навыков. Однако с помощью Visio отобразить важные сведения наглядно гораздо проще, стоит только открыть шаблон, перетащить в документ подходящие фигуры и — как последний штрих — применить темы. Новые и усовершенствованные возможности Office Visio 2007 делают создание схем Visio еще более простым и быстрым, а результаты — еще более впечатляющими.

Программа Visio доступна в двух вариантах: Microsoft Office Visio Профессиональный 2007 и Microsoft Office Visio Стандартный 2007. Многие из возможностей Office Visio Стандартный 2007 — те же, что и возможности, предоставляемые Office Visio Профессиональный 2007, но Office Visio Профессиональный 2007 включает шаблоны для большего числа схем, а также некоторые дополнительные возможности.

Существует много типов документов Visio, но для создания практически всех документов можно воспользоваться тремя основными действиями.

1.      Выбор и открытие шаблона.

2.      Перетаскивание и соединение фигур.

3.      Добавление текста в фигуры.

В представлены тысячи фигур и более шестидесяти шаблонов схем, одни из которых простые, а другие — довольно сложные. Каждый шаблон предназначен для конкретных целей — от создания планов водопроводных сетей до компьютерных сетей.

 Программа Visio снабжена подробной справкой, которую можно просмотреть как в автономном режиме, так и на узле Office Online. Там же можно просмотреть демонстрационные материалы, скачать наборы шаблонов и многое другое.

Указания по выполнению лабораторных работ из раздела Графическое моделирование.

1.      Все работы раздела Графическое моделирование должны быть выполнены в одном файле в среде Microsoft Office Visio 2007. Иметь название содержащее фамилию и группу, например, Иванов С121.vsd

2.      Лабораторная работа 2 должна быть изображена на одном листе формата А4 и оформлена в рамку на 40.

3.      Работа 3 выполняется на листе формата А3 и оформляется рамкой на 55.

Лабораторная работа №1

Основные приемы работы. Создание блок-схемы.

Цель: Освоение навыков работы в среде Microsoft Office Visio 2007.

Ход работы:

1.         Откройте программу Microsoft Office Visio 2007 любым известным вам способом.

2.         Предварительная настройка интерфейса:

2.1    Внимательно изучите открывшуюся страницу. Обратите внимание, на то, что все шаблоны в этой программе объединены в группы по категориям. Выберите категорию Блок-схемы в разделе Категории шаблонов. У вас должно открыться следующее окно:

2.2    Обратите внимание на панель Фигуры слева от листа. На вкладках находятся шаблоны, необходимые для рисования. В случае, если необходимого шаблона на них нет, можно добавить новую вкладку шаблонов. Для этого найдите на панели инструментов значок Фигуры  на панели инструментов и выберите необходимую категорию. Для создания блок-схемы необходимы категории Разные фигуры блок- схем и Фигуры простой блок-схемы.

2.3    Убедитесь, что у вас активирована панель рисования, если нет, то активируйте ее, зайдя в раздел меню Вид, строка Панели инструментов – Рисование или значок .

2.4    Настроим параметры страницы: Файл – Параметры страницы.

2.5    Убедитесь, что установлены необходимые вам параметры:

 Вкладка Настройка печати: Бумага в принтере формата А4, ориентация Книжная, в этой вкладке при необходимости изображение любого формата можно разместить на 1 листе.

 Вкладка Размер страницы: устанавливается размер страницы, по умолчанию – как в принтере, при необходимости можно изменить по вашим размерам.

 Вкладка Масштаб документа: по умолчанию 1:1, при необходимости изменяется, особенно для планов помещений можно использовать 1:50 и т.д., как вам будет удобно.

 Вкладка Свойства страницы: можно изменить название активной страницы, и, обязательно, для выполнения нашего задания установите единицы измерения – сантиметры.  Вкладки Макеты и маршруты, а также Тени: особой роли не играют.

3.         Рисование блок-схемы:

3.1    Рассмотрите предложенную блок-схему

3.2    Чтобы выделенный шаблон в панели Фигур оказался на рабочей странице, выделите его и левой клавишей «мышки» перенесите на страницу. Пока шаблон выделен, его можно изменять, потянув за один из выделителей (зеленых квадратиков).

3.3    Для того, чтобы текст поместился внутри фигуры, дважды щелкните левой кнопкой мыши по самой фигуре. Для форматирования текста в MS Visio также как и в Word и Excel  есть панель инструментов:

При необходимости ввода текста в надстрочном и подстрочном виде нужно выделить требуемый текст, правой кнопкой мыши вызвать контекстное меню, Формат текста, Положение – надстрочный или подстрочный.

3.4    Соединительные стрелки можно изобразить при помощи  линий с панели рисования. Толщина, тип линии, наконечники форматируются с помощью панели

3.5    При нажатии на фигуру правой кнопкой мыши появляется контекстное меню:

а) Раздел Формат позваляет изменять цвет линий, заливку и форматировать текст.

            б) Раздел Данные опредделяет специфические параметры, применяется мало

 в) Раздел Фигура пригодится для группировки фигур, положения фигур по отношению к друг друга, а также для поворота текста в фигуре.

3.6    По окончании работы необходимо сгруппировать фигуры в один рисунок, для этого указателем  выделите целиком все фигуры и или через контекстное меню Фигура или через пункт главного меню Фигура, раздел Группировка, сгруппируйте фигуры.

4.         Задания для самостоятельной работы:

4.1    Блок-схема решения квадратного уравнения:

(при вводе формул воспользуйтесь разделом меню Вставка – Объект – Microsoft Equation 3.0 – это стандартный редактор формул, знакомый вам из Word), если эта опция не активирована, то формулу можно набрать в  Word’е и скопировать ее в Visio.

4.2    Блок-схема чтения чертежей:

Лабораторная работа №2

Создание электрической схемы.

Цель: Освоение навыков работы в среде Microsoft Office Visio 2007 для изображения электрической схемы.

Ход работы:

5.         Откройте предыдущий файл и вставьте новую страницу: Вставка – Создать страницу.

6.         Предварительная настройка интерфейса:

6.1    Для выполнения задания нам понадобятся Фигуры – Техника – Электротехника.

Разделы:

•      Полупроводники и электронные лампы

•      Базовые компоненты

•      Переключатели и реле

•      Трансформаторы и обмотки

•      Линии передачи

6.2    Обратите внимание: при перетаскивании шаблона биполярного транзистора, шаблон появляется без баллона (кружочка). Нажмите правой  кнопкой мыши на фигуре и укажите Показать баллон. Так же можно поменять направление NPN на PNP и обратно.

6.3    Убедитесь, что у вас активирована панель Средства рисования, если нет, то активируйте ее,

зайдя в раздел меню Вид, строка Панели инструментов – Рисование или значок .

6.4    Настроите параметры страницы: Файл – Параметры страницы – Размер страницы (формат листа - А4, ориентация листа книжная).

6.5    Для вставки текста используйте значок  на панели инструментов.

6.6    По окончании рисования схемы сгруппируйте ее.

7.         Правила выполнения схем

7.1    Схемы выполняются без масштаба

7.2    Линии связи (соединения между элементами) выполняются безмасштабно, толщина линий в пределах от 0,2 до 1 мм и выдерживаются постоянными во всей схеме. На одной схеме рекомендуется применять не более трех размеров линий по толщине.

7.3    В электрических схемах применяются следующие типы линий:

-  штрихпунктирная – для выделения границ устройств, частей схемы

-  штриховая – для указания экранирования, механической связи

______ - сплошная основная – для линий электрической связи, графического обозначения элементов.

7.4    Элементы схемы выполняются, согласно условным графическим обозначениям и размерам, установленных стандартами ЕСКД.

7.5    Расстояние (зазор) между любыми графическими элементами (точками, линиями и т.п.) не должно быть менее 8 мм.

7.6    Позиционные обозначения элементов схемы проставляются рядом с их графическим обозначением и по возможности с правой стороны или над ними. Выбранный размер условного обозначения должен быть постоянным во всей схеме. Пример электрической схемы:

7.7    В основной надписи шифр начинается с ЭЗ – обозначение электрической принципиальной схемы.

7.8    Перечень элементов электрической схемы заносится в таблицу, расположенную над основной надписью. Расстояние от основной надписи до нижней строки перечня должно быть не менее 12 мм.

7.9    В верхнем левом углу разместите «уголок»

8.         Задания для самостоятельной работы:

           Лабораторная работа №3 Создание чертежей.

Цель: Освоение навыков работы в среде Microsoft Office Visio 2007. Создание чертежей.

Ход работы:

Задание 1. Построите три вида детали в масштабе 1:1.

Для создания чертежа детали нам необходимо произвести следующую подготовительную работу:

1           Установите параметры страницы: формат листа – А4, книжная ориентация, единицы измерения – миллиметры,  масштаб 1:1.

2           На панели Фигуры поставьте следующие разделы:  Графические примитивы

(Дополнительные решения), Простые фигуры (Общие), Размеры (техника) (Дополнительные решения Visio).

3           Проследите чтобы была активирована панель Средства рисования

4           Сделайте активной панель Размеров:  Главная панель - Вид – Размер и положение:

Эта панель позволяет контролировать параметры фигуры, а так же изменять их по своему усмотрению.

5           Размеры проставьте при помощи шаблонов из раздела Размеры (техника). Правой кнопкой мыши по размеру уточните точность (0).

6           Чертеж оформите в рамку «на 55». Шрифт ISO CPEUR или Arial

7           В верхнем левом углу добавьте уголок 70 х 14 мм

8           Вариант работы совпадает с последней цифрой номера по списку в журнале:

Задание 2.

Построить три проектции пятиугольной пирамиды, усеченной плоскостью Р, натуральную величину сечения, развертку и изометрию.

Для создания чертежа детали нам необходимо произвести следующую подготовительную работу:

1           Установите параметры страницы: формат листа – А3, альбомная ориентация, единицы измерения – миллиметры,  масштаб 1:1.

2           На панели Фигуры поставьте следующие разделы:  Графические примитивы (Дополнительные решения Visio), Простые фигуры (Общие).

3           Проследите чтобы была активирована панель Средства рисования

4           Сделайте активной панель Размеров.

5           Дуги можно изобразить с помощью шаблона Дуга графическая.

6           Угол α рисуется с помощью шаблона Дуга – числовая или Сектор числовой из раздела Графические примитивы. При перетаскивании этих шаблонов на лист, в начале угла ставиться значение угла (смотри рисунки справа).

7           Чертеж оформите в рамку «на 55».

8           Вариант работы и данные по номеру в журнале:

Задание 3

Построить три проектции шестиугольной призмы, усеченной плоскостью Р, натуральную величину сечения, развертку и изометрию.

Для создания чертежа детали нам необходимо произвести следующую подготовительную работу:

1           Установите параметры страницы: формат листа – А3, альбомная ориентация, единицы измерения – миллиметры,  масштаб 1:1.

2           На панели Фигуры  поставьте следующие разделы:  Графические примитивы

(Дополнительные решения Visio), Простые фигуры (Общие). 3 Проследите чтобы была активирована панель Средства рисования

4           Сделайте активной панель Размеров

5           Угол α рисуется с помощью шаблона Дуга – числовая или Сектор числовой из раздела Графические примитивы.

6           Чертеж оформите в рамку «на 55».

7           Вариант работы и данные по номеру в журнале:

Лабораторная работа №4

Карты местности и планы этажей

Цель: Освоение приемов создания схем строений, планов помещений и карт территорий

Ход работы:

Задание 1.

Создать схему плана этажа.

Для выполнения этого задания вам понадобится:

1                    Если вы открываете новый документ MS Visio, тогда сразу при открытии выберите категорию шаблонов Карты и планы этажей раздел План дома, в случае, если вы продолжаете работу и создаете новую страницу в старом документе MS Visio, тогда нажмите на значок Фигуры, выберите категорию Карты и планы этажей раздел План здания и активируйте наборы: Основные компоненты здания, Структурные элементы и т.д. по необходимости.

2                    Выставьте следующие параметры страницы: Настройка печати – альбомная ориентация, формат листа – А4, Масштаб документа – Предопределенный масштаб – Метрическая система мер – 1:50 (можно менять на 1:25 или 1:100 по своему усмотрению), Свойства страницы – Единицы измерения – Метры. 3 Активируйте панель Размеры.

Задание 2.

Создайте план своего дома (квартиры или комнаты на этаже в общежитии) с расстановкой мебели. Для выполнения задания используйте настройки и шаблоны как в задании 1.

Задание 3.

Создать план-схему территории колледжа.

Для выполнения этого задания вам понадобится:

1  Категория шаблонов Карты и планы этажей разделы

2  Параметры страницы: Ориентация  - альбомная, масштаб – по своему усмотрению, единицы измерения – метры.

Задание 4.

Создайте схему района города (села) вашего проживания, конкретно - путь от дома до ближайших остановок: автобуса, м/автобуса, трамвая (если есть); ближайшие пункты социального назначения (школы, детские сады, поликлиники, магазины и т.д.).
