Базы и базирование в машиностроении.

1. Понятие баз и их классификация.

Одной из составных частей учения о технологии машиностроения является теория базирования. В ней рассматривается классификация и определения баз; принципы выбора баз. От правильного выбора технологических баз зависит способ выполнения операции, стоимость изготовления, конструкция приспособлений и инструментов, способы контроля и вид измерительного инструмента.

Базирование – это придание заготовке или изделию требуемого положения относительно выбранной системы координат.

Базой называется поверхность, линия или точка детали, по отношению к которой ориентируется данная деталь или другие поверхности данной детали.

По назначению базы разделяются на три класса: конструкторские, технологические и измерительные.

Конструкторская база – база, используемая для определения положения детали или сборочной единицы в изделии. Это может быть поверхность, ось, точка.

Основная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения ее положения в изделии (рисунок 1.5).

Вспомогательная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения положения присоединяемого к ним изделия (рисунок 1.6).

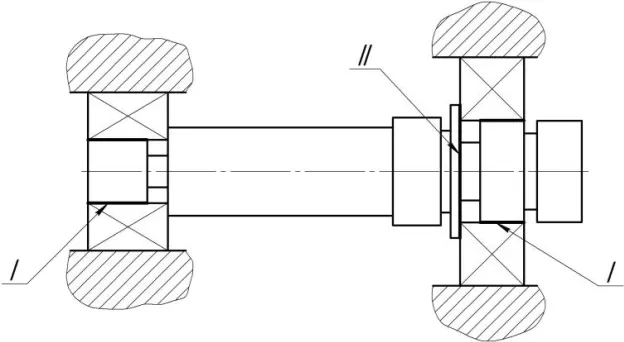

Рисунок 1.5. – Схема к определению основной конструкторской базы:

I, II – основные базы вала

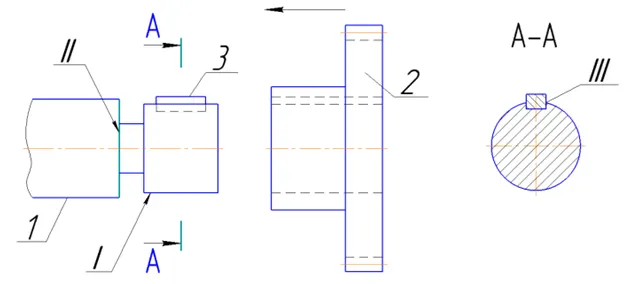

Рисунок 1.6. – Схема к определению вспомогательной конструкторской базы: I, II, III – один из комплектов вспомогательных баз вала со шпонкой; 1 – базовая деталь; 2 – присоединяемая деталь; 3 – шпонка

Технологическая база – база, используемая для определения положения заготовки или изделия в процессе изготовления или ремонта (рисунок 1.7).

Технологической базой может быть только поверхность.

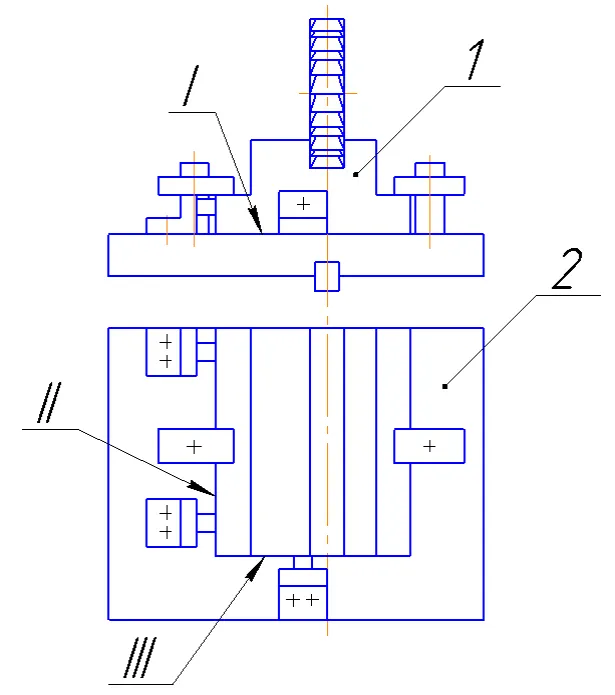

Рисунок 1.7. – Схема к определению технологической базы:

I, II, III – комплект технологических баз, определяющих положение заготовки в приспособлении; 1 – заготовка; 2 – приспособление

Измерительная база – база, используемая для определения относительного положения заготовки или изделия и средств измерения (рисунок 1.8)

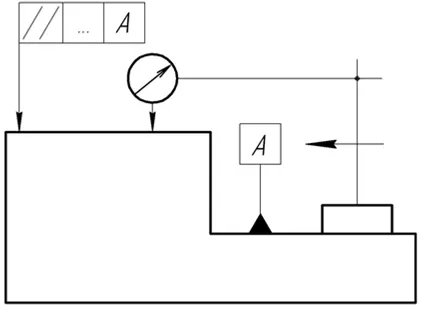

Рисунок 1.8. – Схема к определению измерительной базы: А – измерительная база

2.Выбор базирующих поверхностей

Основные технологические базы могут быть черновыми и чистовыми. Черновыми они могут быть в том случае, когда в качестве базы выбирается поверхность, не подвергающая обработке.

Чистовыми – когда установка заготовки производится на уже обработанную поверхность.

При назначении черновых баз необходимо соблюдать следующие правила:

1. Если у детали остается необработанная поверхность, то за базу выбирают эту поверхность, т.к. все остальные поверхности будут с ней соосны.

2. Для деталей, у которых обрабатываются все поверхности, в качестве черновой базы выбирается поверхность с наименьшим припуском.

3. Поверхности, выбранные в качестве черновых баз, должны быть ровными, чистыми, точной формы и размеров.

4. Черновые базы после выполнения первой операции должны быть заменены на чистовые. Повторная установка на черновую базу не допустима. Основными назначением черновых баз является правильная ориентация деталей при выполнении первой операции обработки.

При назначении чистовых баз:

1. В качестве основной базы следует выбирать поверхность, от которой ведется отсчет размеров и дан наименьший допуск.

2. Для обеспечения необходимой точности рекомендуется на всех операциях обработку вести от одних и тех же баз. ( принцип постоянства баз)

3. Выбор технологических баз.

При выборе технологических баз руководствуются следующими двумя принципами:

принципом совмещения баз (единства баз);

принципом постоянства баз.

3.1.Принцип постоянства и совмещения баз

Принцип постоянства баз на основных технологических операциях обработки заготовки – использование в качестве установочных баз одни и те же поверхности.

Наибольшая точность обработки детали достигается, когда весь процесс ее изготовления ведется от одной базы (установки). Новые установки вносят погрешности в другие расположения заготовки. Поэтому при обработке детали на разных станках надо стремиться к уменьшению разнообразия установочных баз (в лучшем случае к одинаковому базированию).

Принцип совмещения баз заключается в стремлении использовать установочные базы в качестве других, например, измерительных или лучший вариант – одновременно в качестве сборочных и измерительных.

Установочные базы должны обеспечивать неизменное положение заготовки во время обработки, надежное и прочное закрепление; базирующие поверхности должны плотно прилегать к опорным поверхностям приспособлений (станка) и не должны деформироваться от усилий зажима и сил резания. Для этого усилие зажима противопоставляют реакциям опор и рассчитывают с учетом силы резания и ее направления по удержанию заготовки в неподвижности.

Обработка детали обычно начинается с поверхности, служащей установочной базой для дальнейшей обработки. Далее обрабатывают остальные поверхности в последовательности от менее точных к более точным. Последней обрабатывают поверхность, имеющую наибольшее значение в будущей собранной машине.

4.Обозначение баз на чертежах

Конструкторские Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой. В рамке ставится заглавная буква – база. Технологические базы указываются только в технологических документах (технологических эскизах)
