Маркировка и клеймение колесных пар

Астраханское подразделение Приволжского учебного центра профессиональных квалификаций

Разработал: Преподаватель Гладких О.А.

Маркировка и клеймение колесных пар

Колесные пары и их элементы должны иметь знаки маркирования и клейма, относящиеся: - к изготовлению осей, предусмотренные ГОСТ 31334; - к изготовлению колес, предусмотренные ГОСТ 10791; - к формированию колесных пар, предусмотренные ГОСТ 4835; - к проведению текущего, среднего и капитального ремонтов, а также восстановлению профиля поверхности катания колес

Маркировка колесных пар

Маркировка и клеймение колесных пар

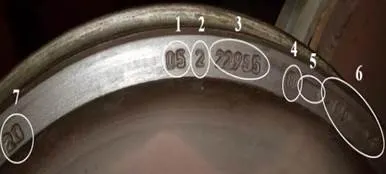

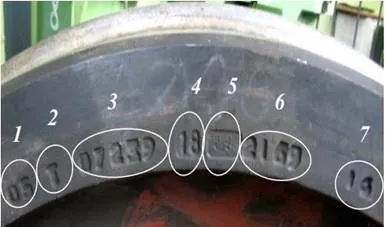

Клейма и знаки маркировки, относящиеся к изготовлению колеса

1 — две последние цифры года изготовления колеса 2 — марка стали

3 — номер плавки 4 — условный номер предприятияизготовителя колеса (номер или его торговая марка) 5 — приемочные клейма 6 — порядковый номер колеса по системе нумерации предприятияизготовителя

7 — код государства-собственника колеса

Клейма и знаки маркировки, относящиеся к изготовлению колеса, наносятся на наружную боковую поверхность обода колеса.

Код государства-собственника колеса, наносимый на площадках в двух местах: первое клеймо - на расстоянии 100... 150 мм от основной маркировки, второе — с противоположной стороны

Маркировка и клеймение буксовых узлов

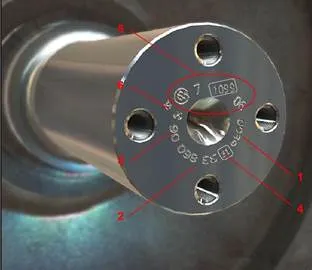

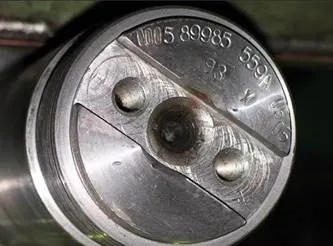

Клейма и знаки маркировки, относящиеся к изготовлению оси, наносятся на торец оси.

Сторона оси, на торце которой выбиты клейма и знаки маркировки, относящиеся к ее изготовлению, считается правой стороной оси (колесной пары)

1 — номер оси (первые 4 знака — условный номер предприятияизготовителя оси)

2 — до 6 знаков - порядковый номер оси

3 — две последние цифры года изготовления черновой оси 4 — условный номер предприятия, производившего обработку оси и перенос знаков маркировки 5 — капитальный ремонт колесной

Клейма и знаки пары

маркировки, относящиеся к 6 — клеймо службы технического

изготовлению оси контроля предприятия-изготовителя

чистовой оси

ось типа РУ1 ось типа РУ1Ш или

РВ2Ш

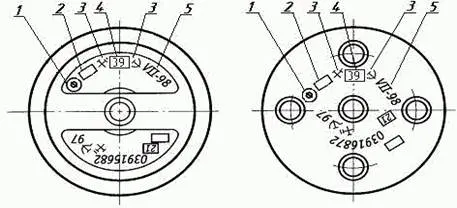

1 - "Ф" - знак формирования колесной пары 2 - клеймо ОТК

Клейма и знаки маркировки на торце оси, последние цифры года) относящиеся к формированию колесной пары

3 - приемочные клейма 4 - условный номер предприятия, которое произвело формирование колесной пары 5 - дата формирования колесной пары (месяц римскими цифрами и две

ось типа РУ1 ось типа РУ1Ш или РВ2Ш

Клейма и знаки маркировки на торце

1 - дата проведения среднего ремонта колесной пары (месяц римскими цифрами и две последние цифры года) 2 - условный номер ремонтного предприятия, которое произвело средний ремонт колесной пары

оси, относящиеся к проведению среднего ремонта колесной пары наносятся с левой стороны

Если в процессе эксплуатации колёсной пары были выявлены сдвиги ступицы (часть колеса, на которую насажена ось), тогда проводят опробование на сдвиг, после которого на торец с правой стороны наносят клейма: § две буквы «ФФ»; § условный номер предприятия, производившего опробование; § дату опробования (месяц и год);

§ приёмочные клейма
