Презентация на тему «Логические операции»

библиотека
материалов
Объединение двух или более высказываний в одно с помощью союза «и» называется...
Таблица истинности функции логического умножения и графическая иллюстрация её...
Объединение двух или более высказываний в одно с помощью союза «или» называет...
Таблица истинности функции логического сложения и графическая иллюстрация её...
Присоединение частицы «не» к высказыванию называется операцией логического от...
Таблица истинности функции логического отрицания и графическая иллюстрация ег...
Дома § 6, стр. 21-23, повт. §5
Самостоятельная работа I вариант	II вариант	III вариант Вычислить значение ло...
9 1

Описание презентации по отдельным слайдам:

№ слайда 1
Описание слайда:

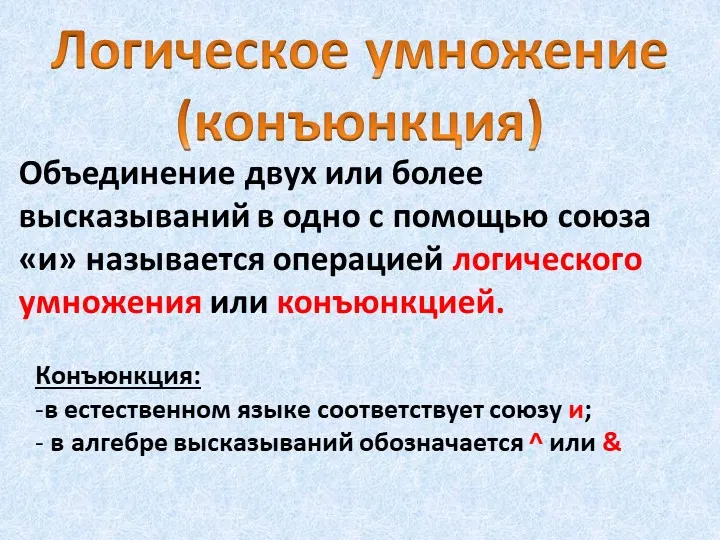

№ слайда 2 Объединение двух или более высказываний в одно с помощью союза «и» называется
Описание слайда:

Объединение двух или более высказываний в одно с помощью союза «и» называется операцией логического умножения или конъюнкцией. Конъюнкция: в естественном языке соответствует союзу и; в алгебре высказываний обозначается ^ или &

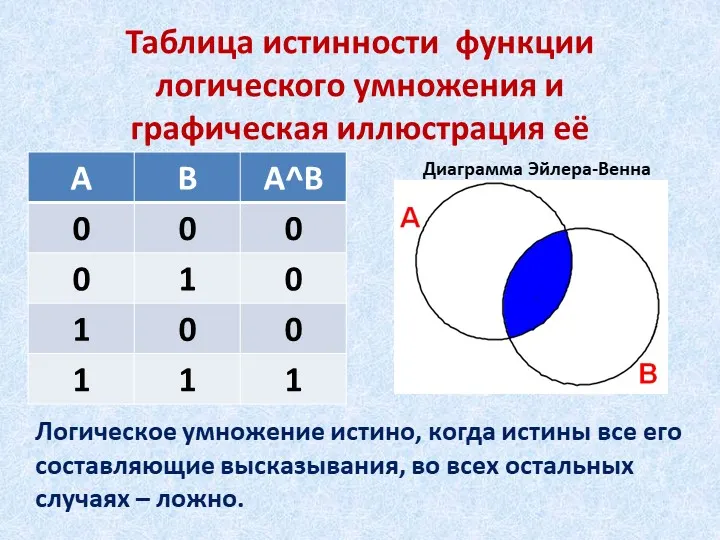

№ слайда 3 Таблица истинности функции логического умножения и графическая иллюстрация её
Описание слайда:

Таблица истинности функции логического умножения и графическая иллюстрация её Диаграмма Эйлера-Венна Логическое умножение истино, когда истины все его составляющие высказывания, во всех остальных случаях – ложно. А В A^B 0 0 0 0 1 0 1 0 0 1 1 1

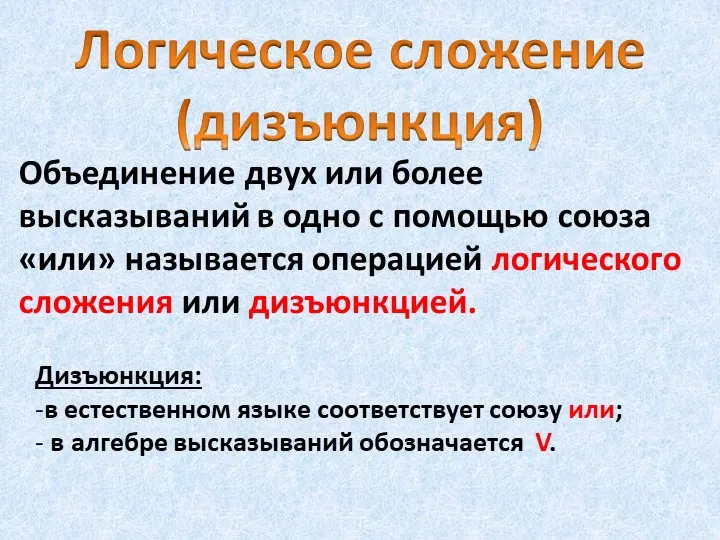

№ слайда 4 Объединение двух или более высказываний в одно с помощью союза «или» называет
Описание слайда:

Объединение двух или более высказываний в одно с помощью союза «или» называется операцией логического сложения или дизъюнкцией. Дизъюнкция: в естественном языке соответствует союзу или; в алгебре высказываний обозначается V.

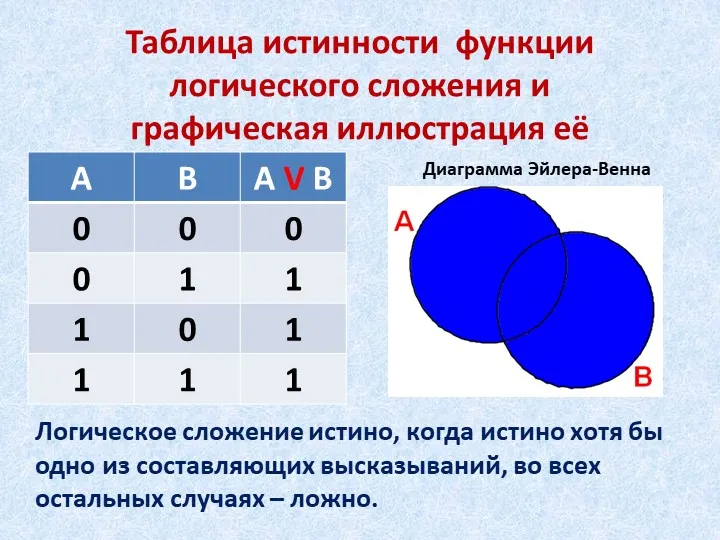

№ слайда 5 Таблица истинности функции логического сложения и графическая иллюстрация её
Описание слайда:

Таблица истинности функции логического сложения и графическая иллюстрация её Диаграмма Эйлера-Венна Логическое сложение истино, когда истино хотя бы одно из составляющих высказываний, во всех остальных случаях – ложно. А В A V B 0 0 0 0 1 1 1 0 1 1 1 1

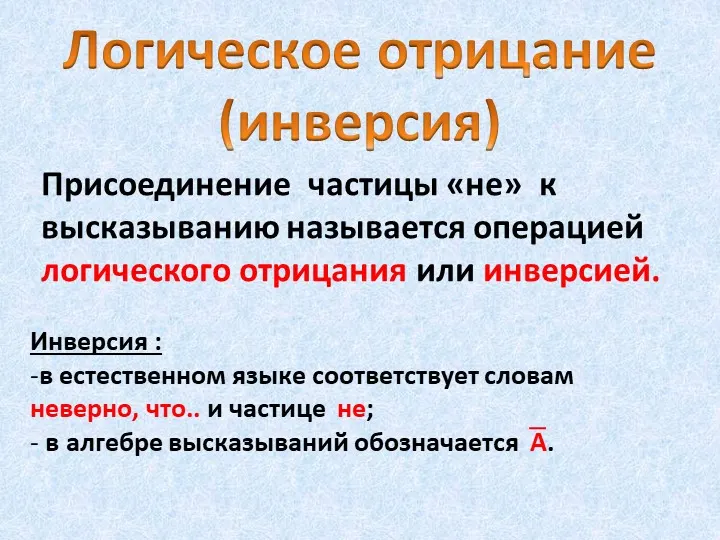

№ слайда 6 Присоединение частицы «не» к высказыванию называется операцией логического от
Описание слайда:

Присоединение частицы «не» к высказыванию называется операцией логического отрицания или инверсией. Инверсия : в естественном языке соответствует словам неверно, что.. и частице не; в алгебре высказываний обозначается А.

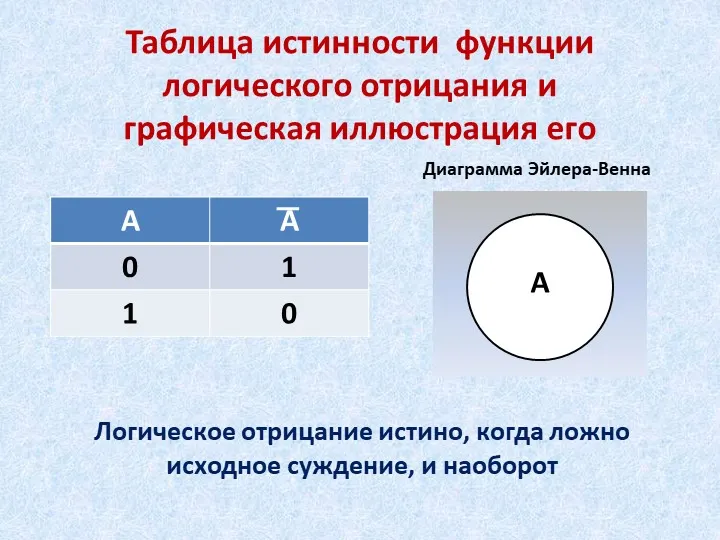

№ слайда 7 Таблица истинности функции логического отрицания и графическая иллюстрация ег
Описание слайда:

Таблица истинности функции логического отрицания и графическая иллюстрация его Диаграмма Эйлера-Венна Логическое отрицание истино, когда ложно исходное суждение, и наоборот А А А 0 1 1 0

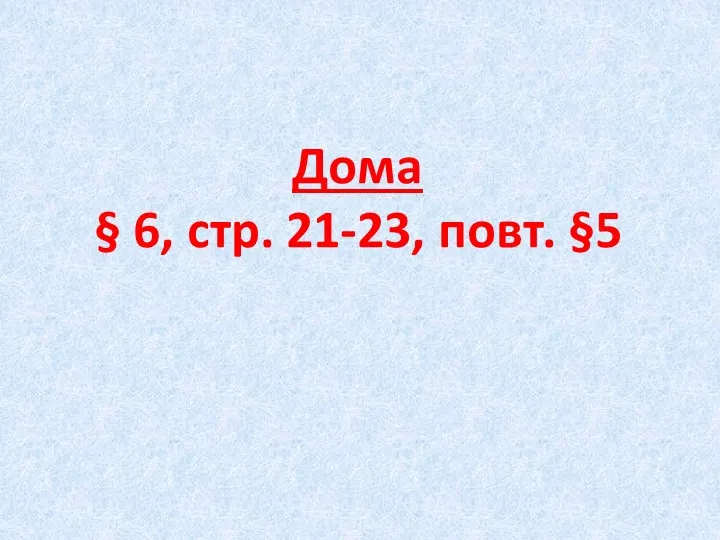

№ слайда 8 Дома § 6, стр. 21-23, повт. §5
Описание слайда:

Дома § 6, стр. 21-23, повт. §5

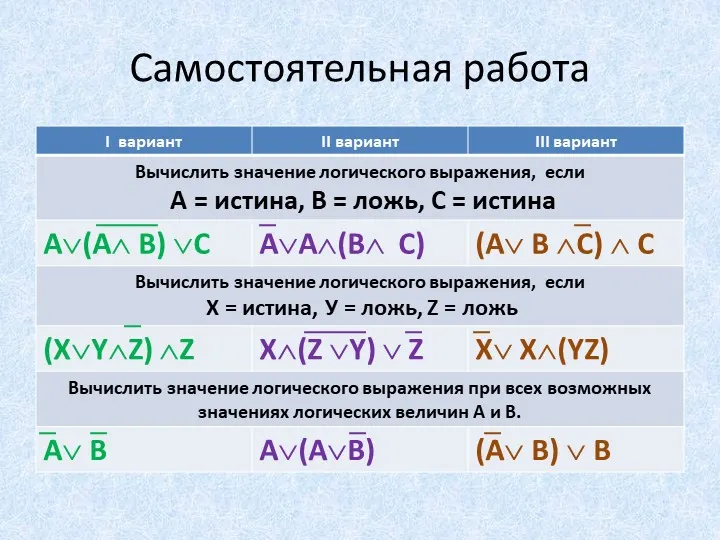

№ слайда 9 Самостоятельная работа I вариант	II вариант	III вариант Вычислить значение ло
Описание слайда:

Самостоятельная работа I вариант II вариант III вариант Вычислить значение логического выражения, если А = истина, В = ложь, С = истина А(А В) С АА(В С) (А В С)  С Вычислить значение логического выражения, если Х = истина, У = ложь, Z = ложь (XYZ) Z X(Z Y)  Z X X(YZ) Вычислить значение логического выражения при всех возможных значениях логических величин А и В. А В А(АВ) (А В)  В

Краткое описание документа:

"Описание материала:

Презентация «Логические операции» составлена для изучения логических операций, таблиц истинности, представлена самостоятельная работа для закрепления.

Презентация составлена по учебнику «Информатика 8» Изд. «Мектеп» под редакцией Е.В. Шевчук, Н.С. Кольевой. Способствует усвоению изучаемого материала, даны определения конъюнкции, дизъюнкции, инверсии, обозначения логических операций, представлены таблицы истинности логических функций, показана графическая иллюстрация функций - диаграммы Эйлера-Венна.
