Получение и передача переменного электрического тока
Подготовила: Маркус Е.В. Учитель физики и информатики МБОУ «Называевская СОШ №4» Омской области
2 слайд

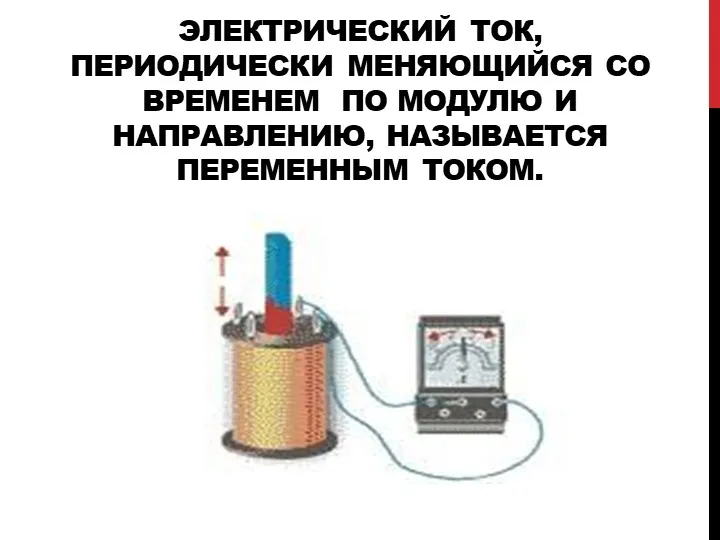

Электрический ток, периодически меняющийся со временем по модулю и направлению, называется переменным током.
3 слайд
Для получения переменного тока используют в основном электромеханические индукционные генераторы, т.е. устройства, в которых механическая энергия преобразуется в электрическую.
4 слайд

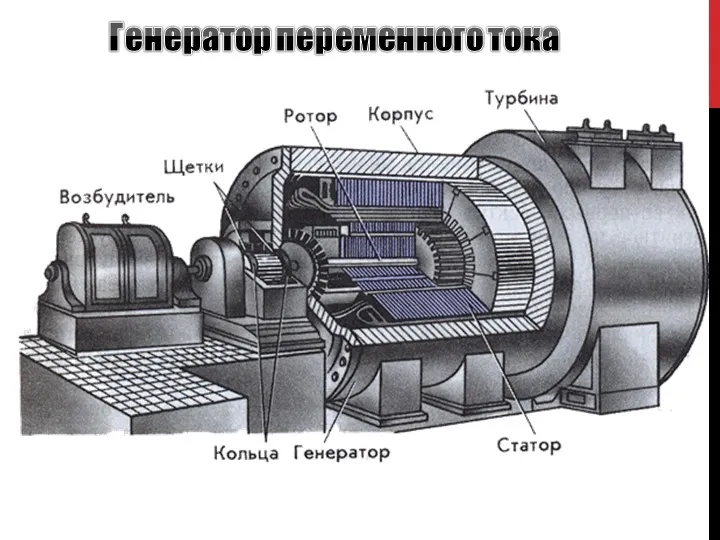

Генератор переменного тока
5 слайд
На тепловых электростанциях ротор генератора вращается с помощью паровой турбины, на гидроэлектростанциях с помощью водяной турбины.

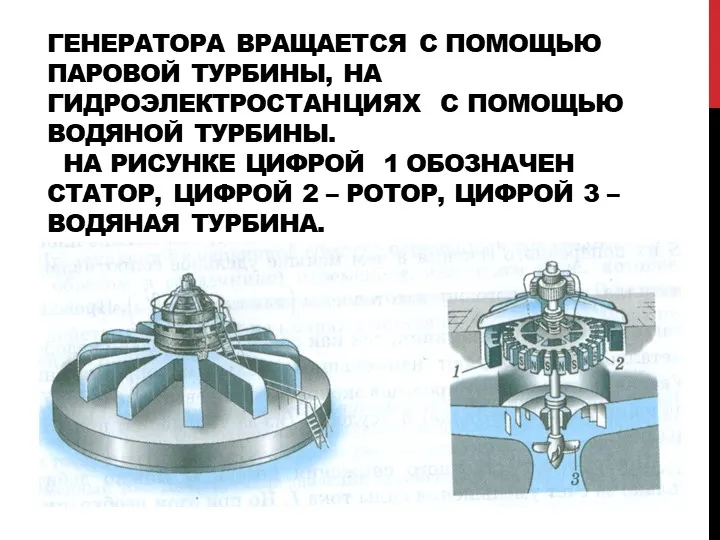

На рисунке цифрой 1 обозначен статор, цифрой 2 – ротор, цифрой 3 – водяная турбина.
6 слайд
Передача электроэнергии
7 слайд

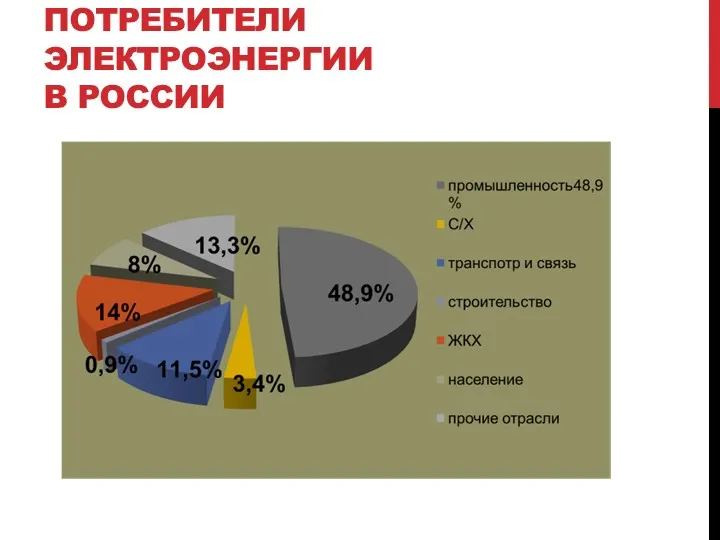

Основные потребители электроэнергии
в России
8 слайд

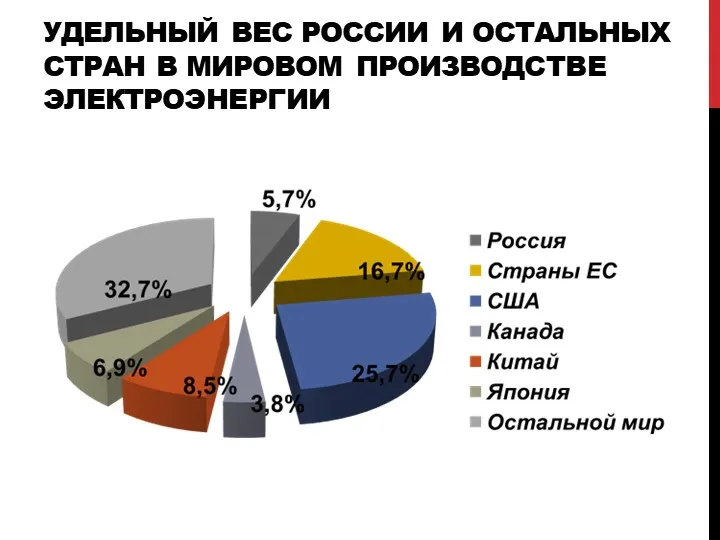

Удельный вес России и остальных стран в мировом производстве электроэнергии
9 слайд

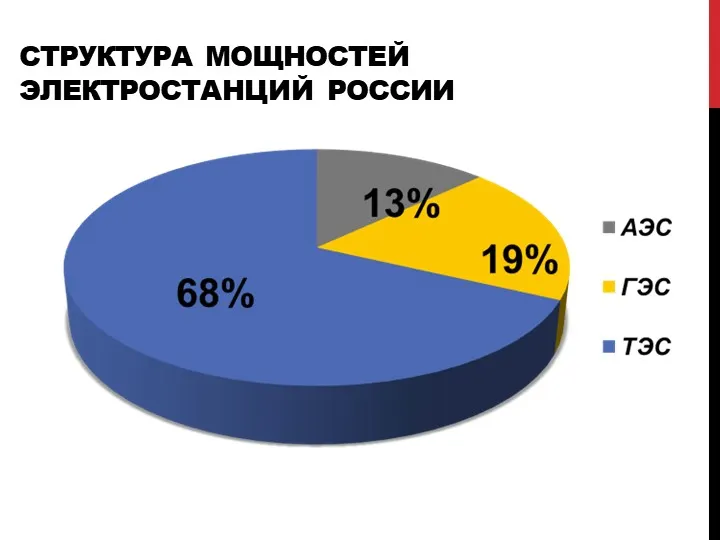

Структура мощностей электростанций России
10 слайд
Виды
электростанций
11 слайд
Электростанция

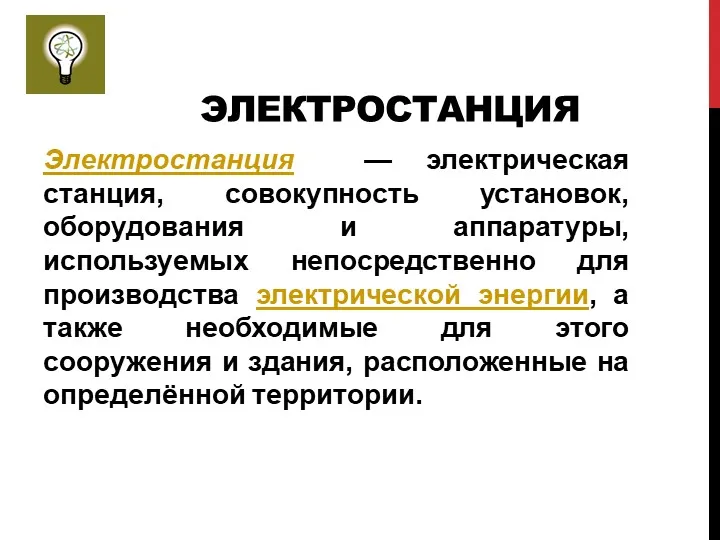

Электростанция — электрическая станция, совокупность установок, оборудования и аппаратуры, используемых непосредственно для производства электрической энергии, а также необходимые для этого сооружения и здания, расположенные на определённой территории.
12 слайд
Классификация

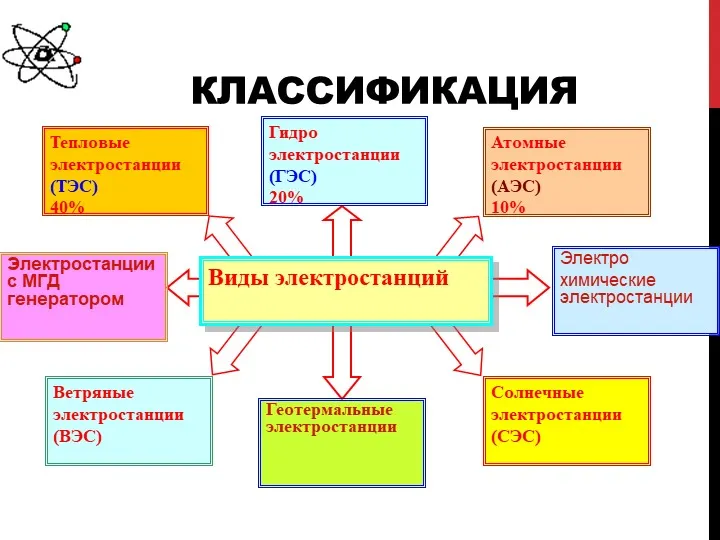

Виды электростанций
Гидро
электростанции
(ГЭС)
20%
Атомные
электростанции
(АЭС)
10%
Солнечные
электростанции
(СЭС)
Геотермальные электростанции
Тепловые электростанции
(ТЭС)
40%
Ветряные
электростанции
(ВЭС)
Электростанции с МГД генератором
Электро
химические электростанции
13 слайд
Тепловые электростанции (ТЭС)

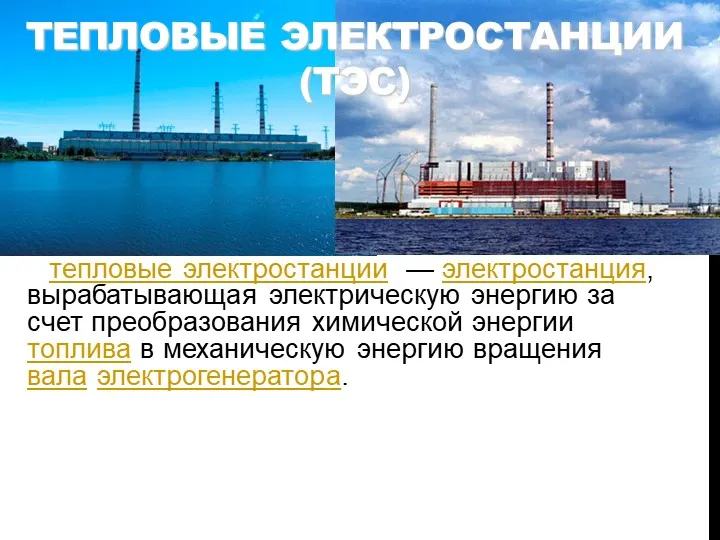

тепловые электростанции — электростанция, вырабатывающая электрическую энергию за счет преобразования химической энергии топлива в механическую энергию вращения вала электрогенератора.
14 слайд
Гидроэлектростанция (ГЭС)
Гидроэлектрические станции (ГЭС)

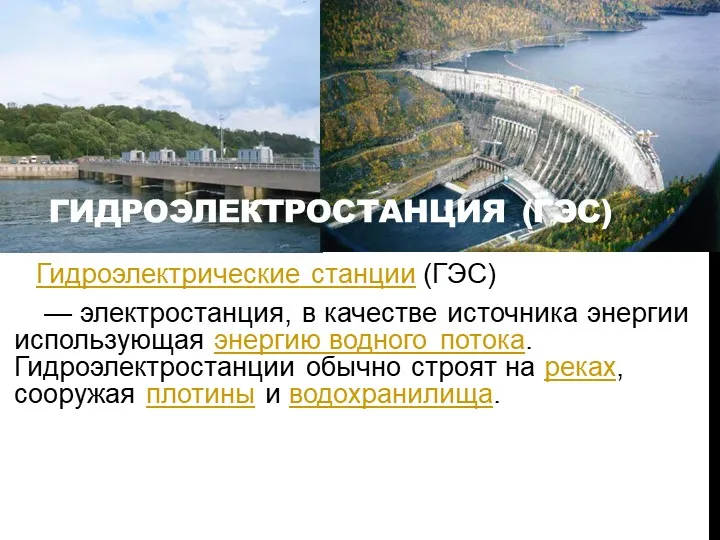

— электростанция, в качестве источника энергии использующая энергию водного потока. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
15 слайд

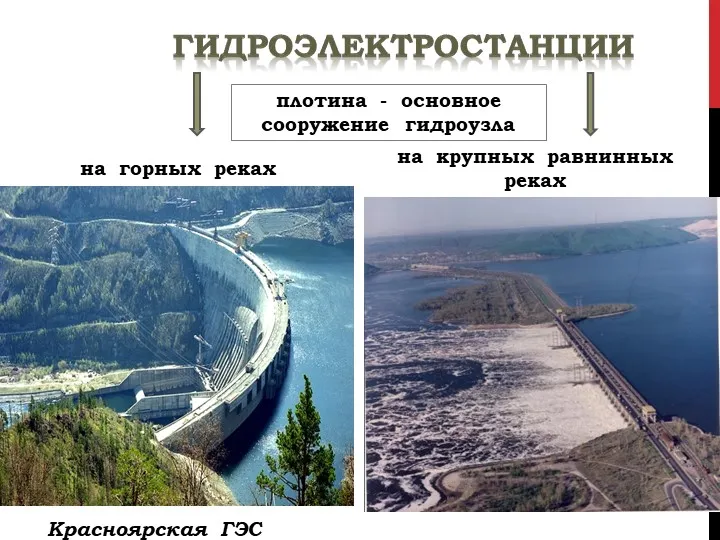

гидроэлектростанции
на горных реках
Красноярская ГЭС
на крупных равнинных реках
плотина - основное сооружение гидроузла
16 слайд
Атомная электростанция (АЭС)
Атомные электростанции предназначенны для выработки электрической энергии путём использования энергии, выделяемой при контролируемой ядерной реакции.
17 слайд
18 слайд
Ветряная электростанция
Ветроэлектростанции — несколько ветрогенераторов, собранных в одном, или нескольких местах. Крупные ветряные электростанции могут состоять из 100 и более ветрогенераторов.
19 слайд
29 сентября 2010 в Белгородской области была введена в эксплуатацию первая в России 100-киловаттная солнечная электростанция.
Ветровые электростанции
в окрестностях Уфы
20 слайд
Геотермальные электростанции (ГеоТЭС)
Геотермальные электростанции
вырабатывают электрическую энергию из тепловой энергии подземных источников (например, гейзеров).
21 слайд
Солнечные электростанции (СЭС)
Солнечные электростанции (СЭС)
— инженерные сооружения, служащее преобразованию солнечной радиации в электрическую энергию.
22 слайд
Электростанции с МГД генератором
Электростанции с магнитогидродинамическим генератором.

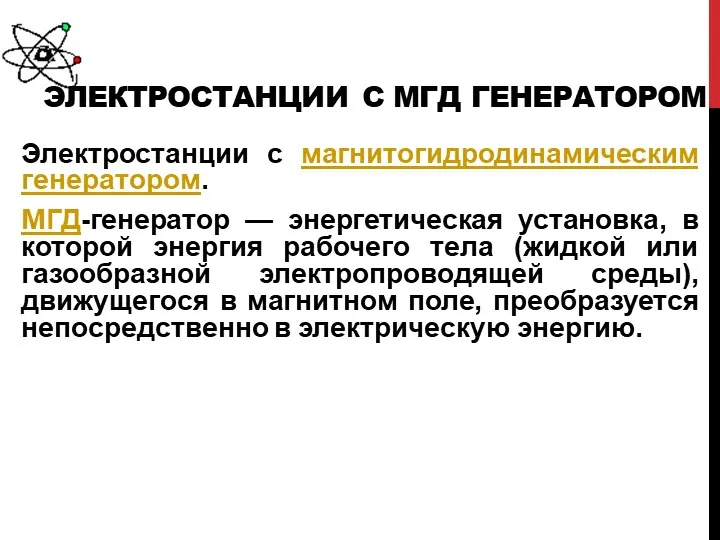

МГД-генератор — энергетическая установка, в которой энергия рабочего тела (жидкой или газообразной электропроводящей среды), движущегося в магнитном поле, преобразуется непосредственно в электрическую энергию.
23 слайд
Электрохимические электростанции
Электрохимические электростанции (ЭЭС):
на гальваническом элементе;
на аккумуляторе;
на основе топливных элементов.
24 слайд

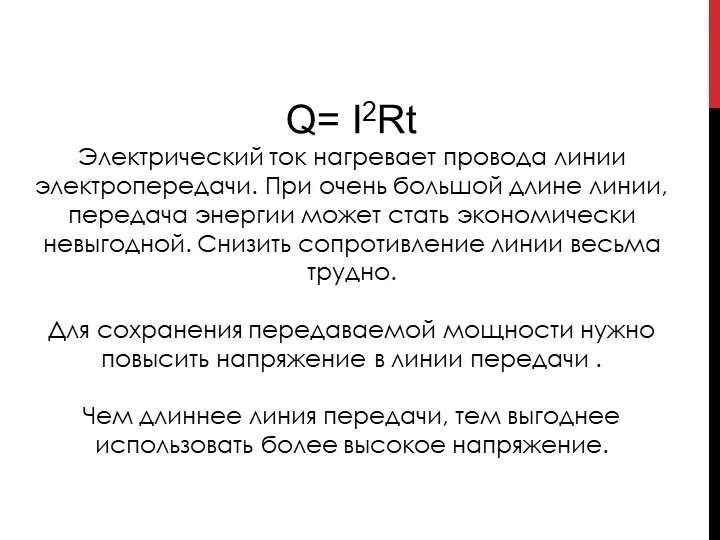

Q= I2Rt
Электрический ток нагревает провода линии электропередачи. При очень большой длине линии, передача энергии может стать экономически невыгодной. Снизить сопротивление линии весьма трудно.
Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .
Чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение.
25 слайд

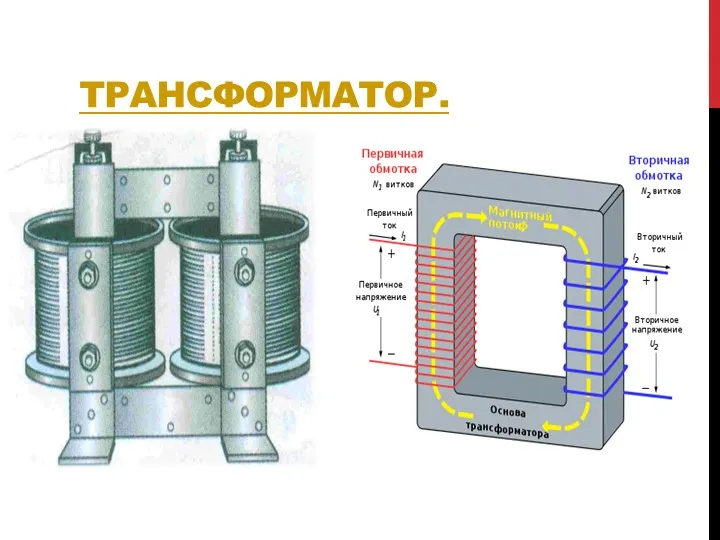

Трансформатор.
26 слайд

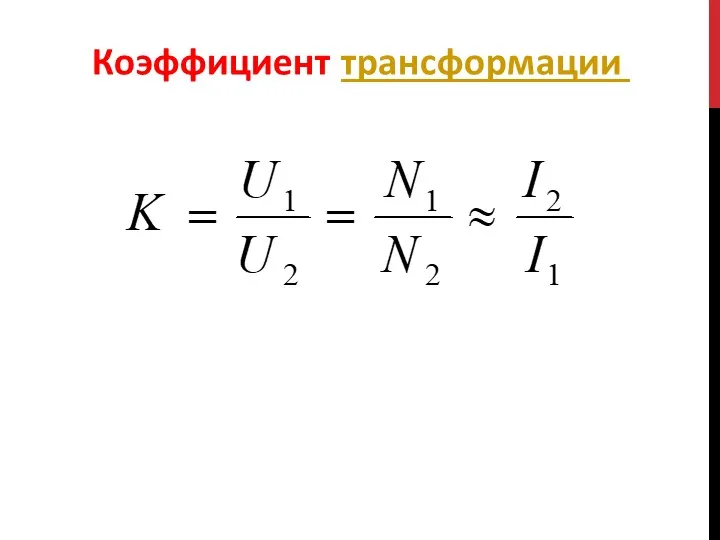

Коэффициент трансформации
Вывод: 1) K<1,если N2>N1 или U2>U1 –повышает U.
2) K>1, если N2<N1 или U2<U1 – понижает U.
27 слайд

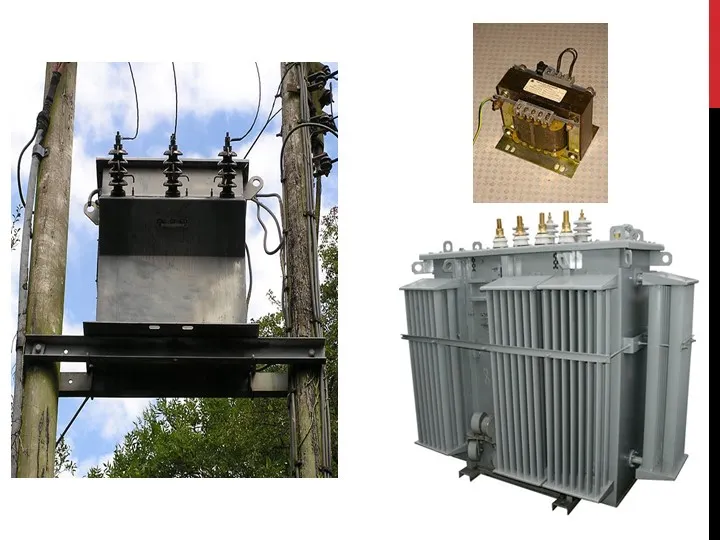

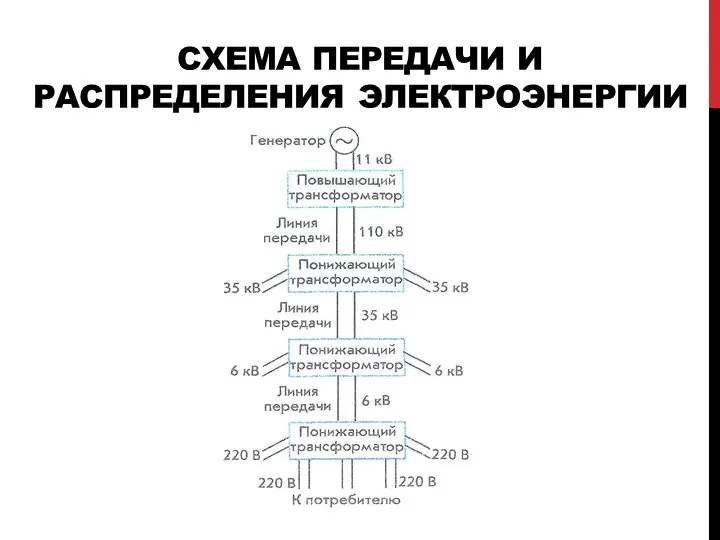

Схема передачи и распределения электроэнергии
28 слайд
29 слайд
Применение в источниках питания.

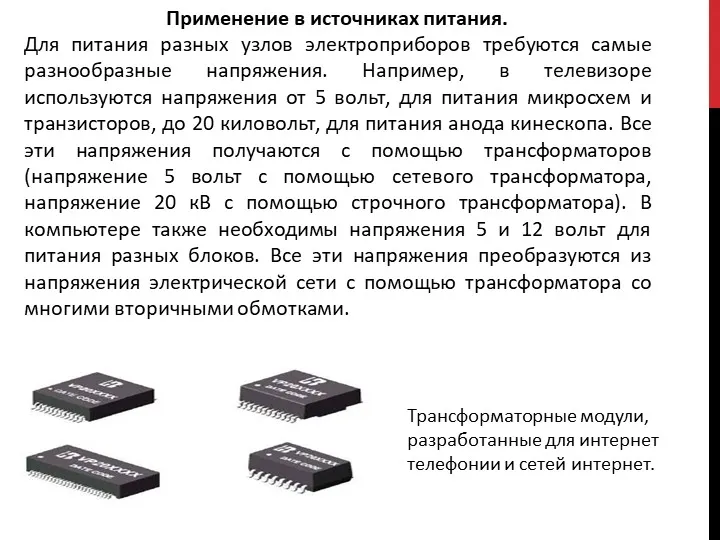

Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.
Трансформаторные модули, разработанные для интернет телефонии и сетей интернет.
30 слайд

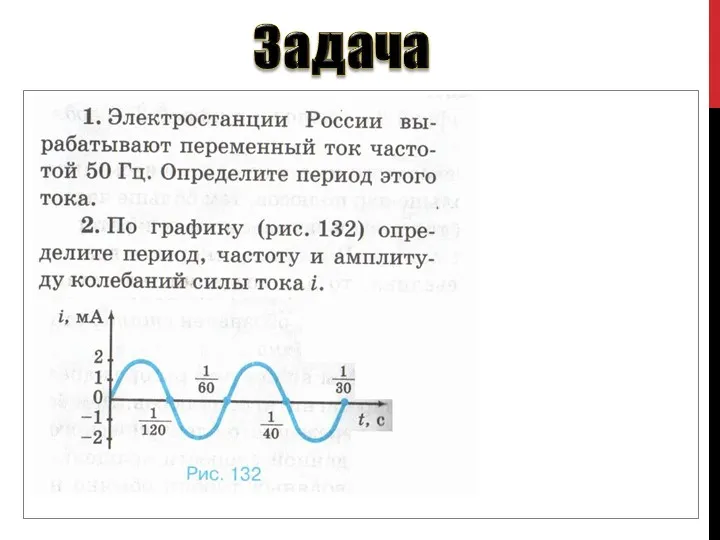

Задача
Рабочие листы
к вашим урокам
Скачать
Презентация к уроку физики в 11 классе. В данной презентации показано получение переменного тока, рассматривается устройство генератора, использование электроэнергии , потребление электроэнергии разными странами и разными отраслями, необходимость производства электроэнегрии. Показаны виды электростанций, представлены фотографии наиболее крупных из них, схема передачи электроэнергии от генератора до потребителя. Указаны типы трансформаторов, применение в источниках питания. Представлена задача на нахождение переменного тока.
