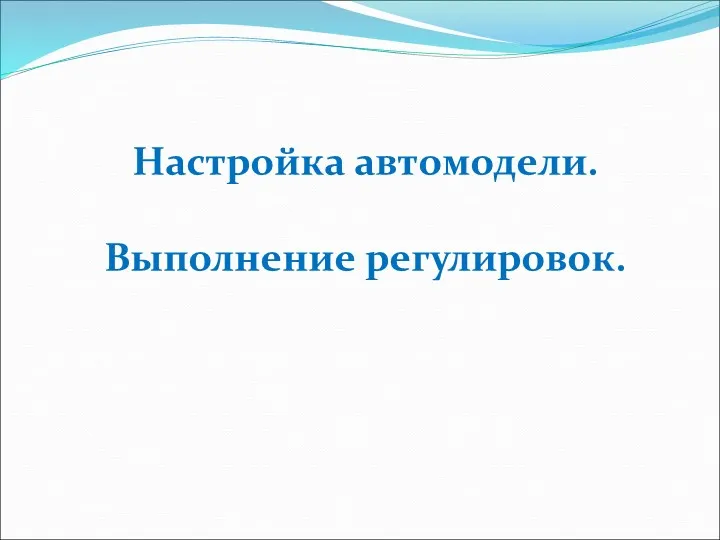

№ слайда 1 Настройка автомодели. Выполнение регулировок.
Описание слайда:

Настройка автомодели. Выполнение регулировок.

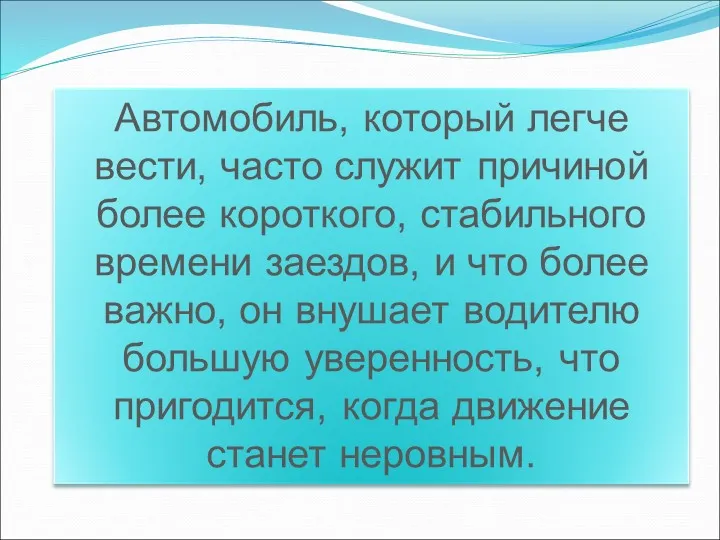

№ слайда 2
Описание слайда:

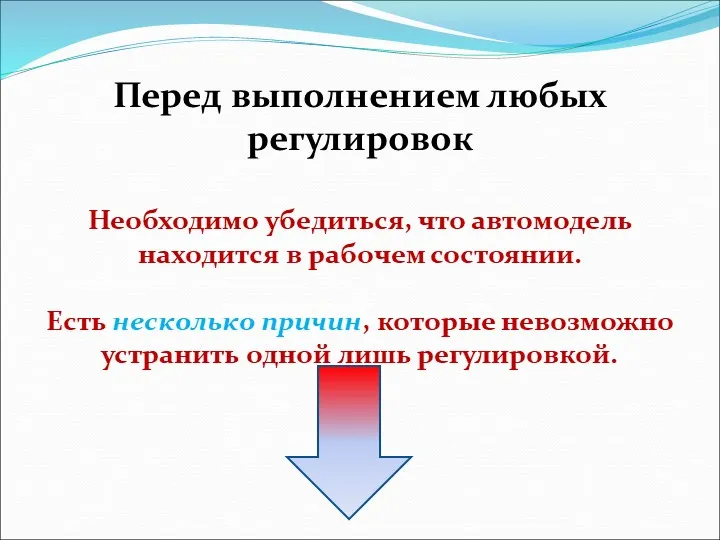

№ слайда 3 Перед выполнением любых регулировок Необходимо убедиться, что автомодель нах
Описание слайда:

Перед выполнением любых регулировок Необходимо убедиться, что автомодель находится в рабочем состоянии. Есть несколько причин, которые невозможно устранить одной лишь регулировкой.

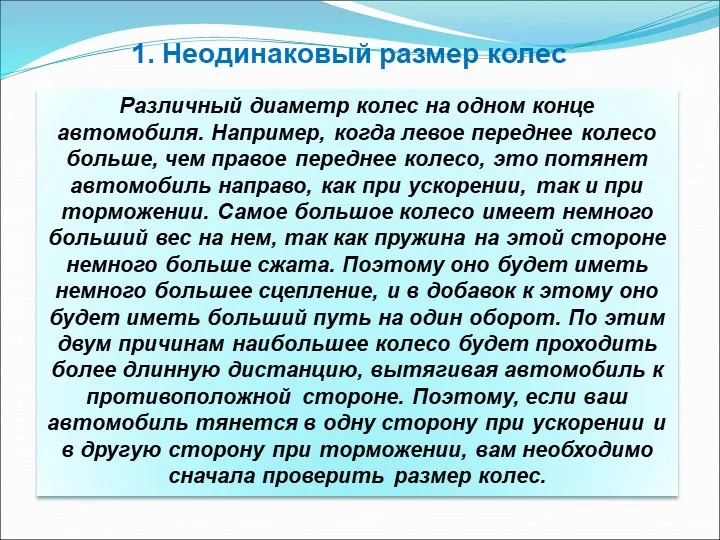

№ слайда 4 1. Неодинаковый размер колес
Описание слайда:

1. Неодинаковый размер колес

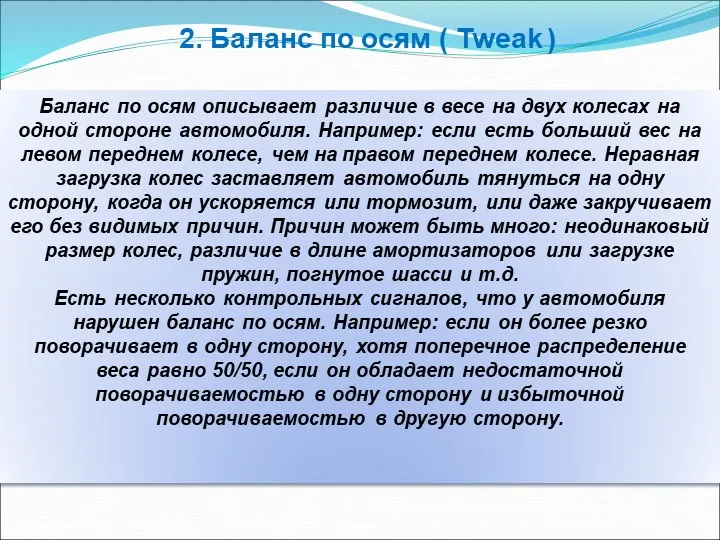

№ слайда 5 2. Баланс по осям ( Tweak )
Описание слайда:

2. Баланс по осям ( Tweak )

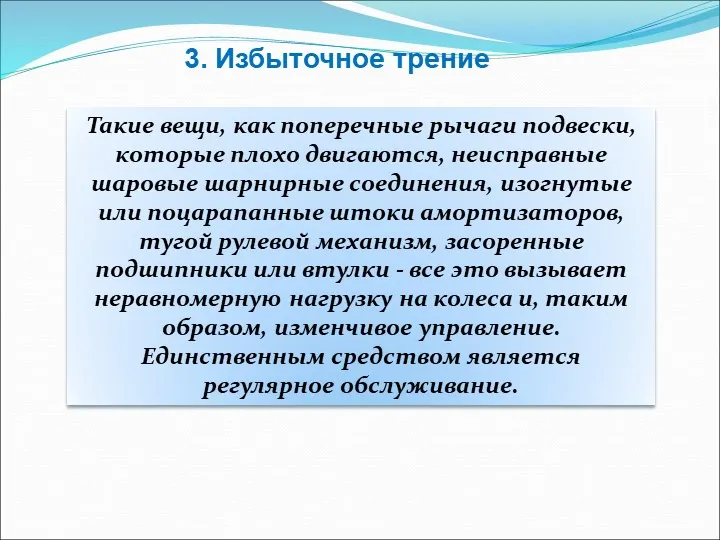

№ слайда 6 3. Избыточное трение
Описание слайда:

3. Избыточное трение

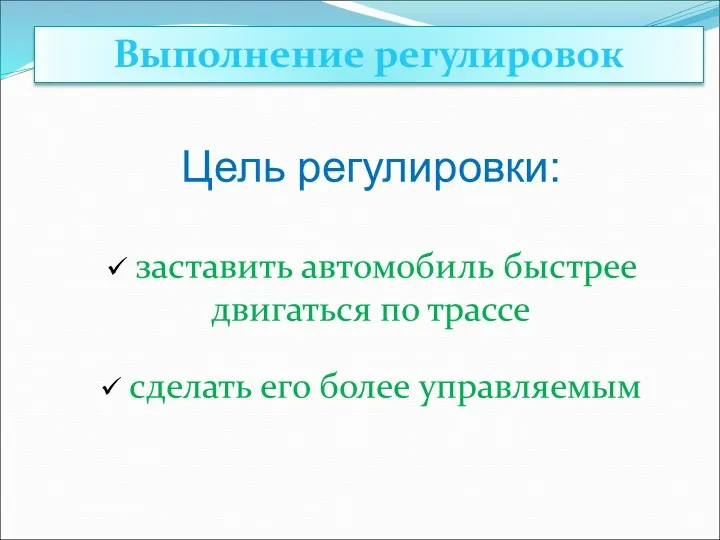

№ слайда 7 Цель регулировки: заставить автомобиль быстрее двигаться по трассе сделать ег
Описание слайда:

Цель регулировки: заставить автомобиль быстрее двигаться по трассе сделать его более управляемым

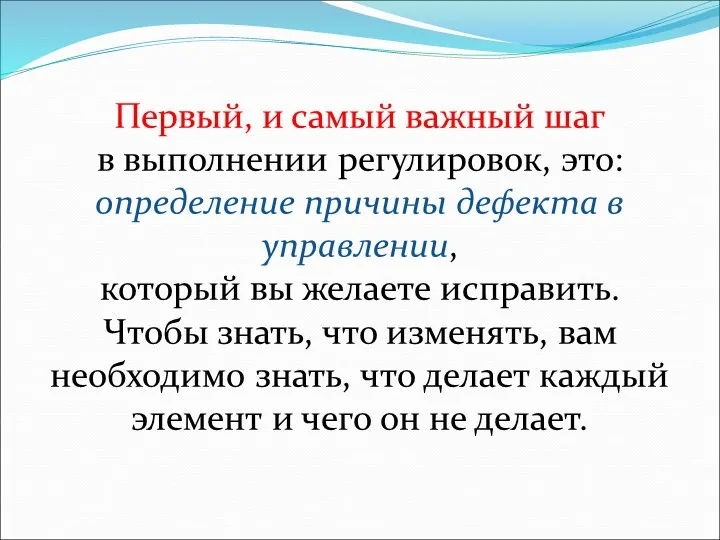

№ слайда 8 Первый, и самый важный шаг в выполнении регулировок, это: определение причины
Описание слайда:

Первый, и самый важный шаг в выполнении регулировок, это: определение причины дефекта в управлении, который вы желаете исправить. Чтобы знать, что изменять, вам необходимо знать, что делает каждый элемент и чего он не делает.

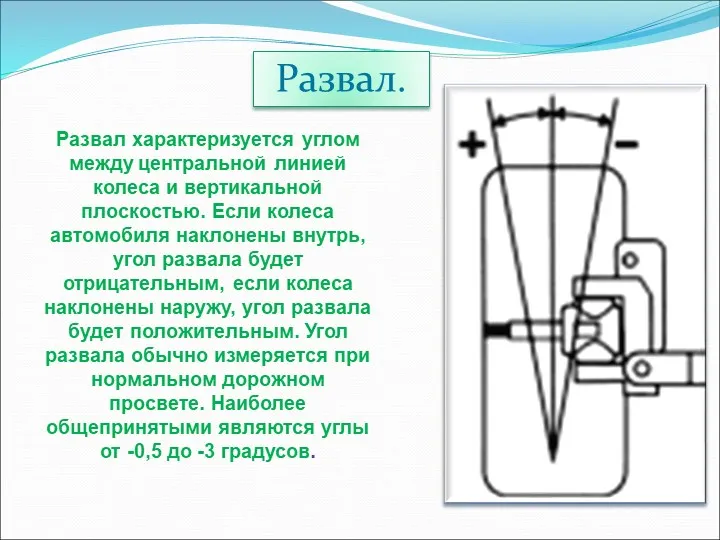

№ слайда 9 Развал характеризуется углом между центральной линией колеса и вертикальной п
Описание слайда:

Развал характеризуется углом между центральной линией колеса и вертикальной плоскостью. Если колеса автомобиля наклонены внутрь, угол развала будет отрицательным, если колеса наклонены наружу, угол развала будет положительным. Угол развала обычно измеряется при нормальном дорожном просвете. Наиболее общепринятыми являются углы от -0,5 до -3 градусов.

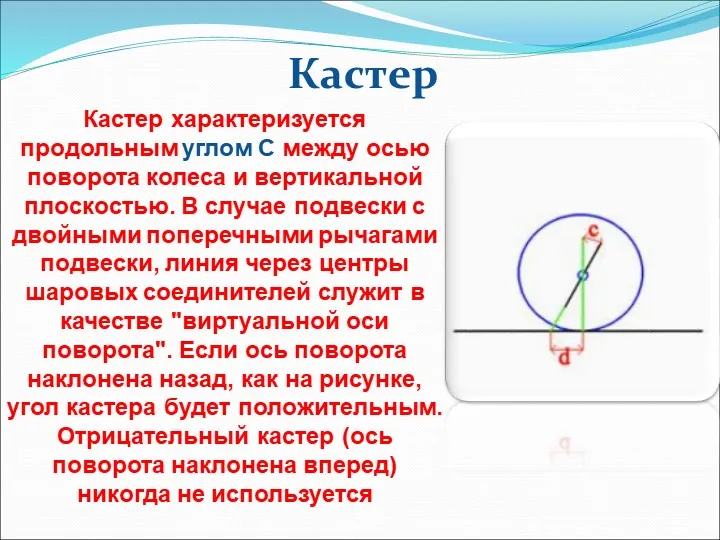

№ слайда 10 Кастер характеризуется продольным углом C между осью поворота колеса и вертик
Описание слайда:

Кастер характеризуется продольным углом C между осью поворота колеса и вертикальной плоскостью. В случае подвески с двойными поперечными рычагами подвески, линия через центры шаровых соединителей служит в качестве "виртуальной оси поворота". Если ось поворота наклонена назад, как на рисунке, угол кастера будет положительным. Отрицательный кастер (ось поворота наклонена вперед) никогда не используется Кастер

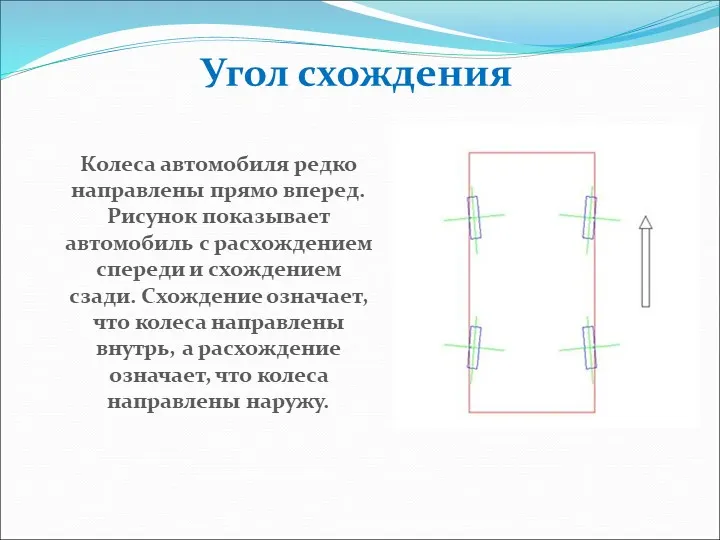

№ слайда 11 Угол схождения Колеса автомобиля редко направлены прямо вперед. Рисунок показ
Описание слайда:

Угол схождения Колеса автомобиля редко направлены прямо вперед. Рисунок показывает автомобиль с расхождением спереди и схождением сзади. Схождение означает, что колеса направлены внутрь, а расхождение означает, что колеса направлены наружу.

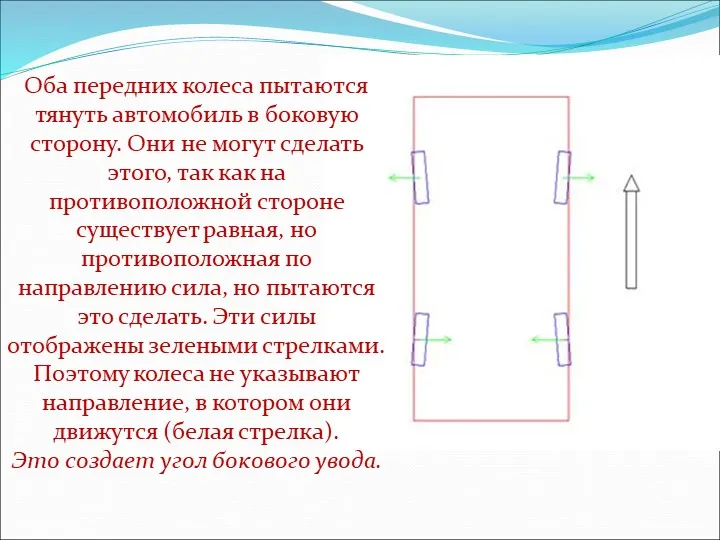

№ слайда 12 Оба передних колеса пытаются тянуть автомобиль в боковую сторону. Они не могу
Описание слайда:

Оба передних колеса пытаются тянуть автомобиль в боковую сторону. Они не могут сделать этого, так как на противоположной стороне существует равная, но противоположная по направлению сила, но пытаются это сделать. Эти силы отображены зелеными стрелками. Поэтому колеса не указывают направление, в котором они движутся (белая стрелка). Это создает угол бокового увода.

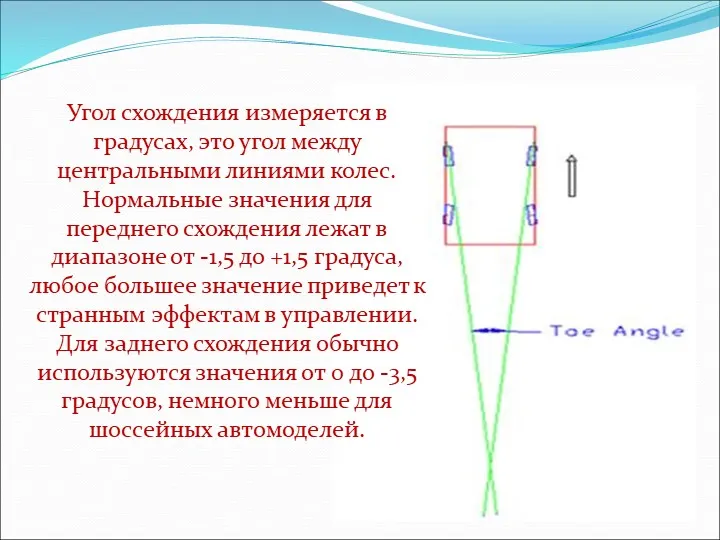

№ слайда 13 Угол схождения измеряется в градусах, это угол между центральными линиями кол
Описание слайда:

Угол схождения измеряется в градусах, это угол между центральными линиями колес. Нормальные значения для переднего схождения лежат в диапазоне от -1,5 до +1,5 градуса, любое большее значение приведет к странным эффектам в управлении. Для заднего схождения обычно используются значения от 0 до -3,5 градусов, немного меньше для шоссейных автомоделей.

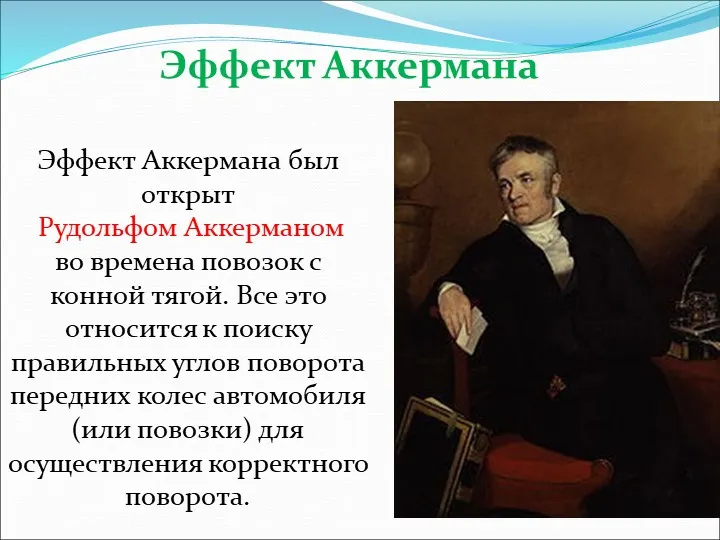

№ слайда 14 Эффект Аккермана Эффект Аккермана был открыт Рудольфом Аккерманом во времена
Описание слайда:

Эффект Аккермана Эффект Аккермана был открыт Рудольфом Аккерманом во времена повозок с конной тягой. Все это относится к поиску правильных углов поворота передних колес автомобиля (или повозки) для осуществления корректного поворота.

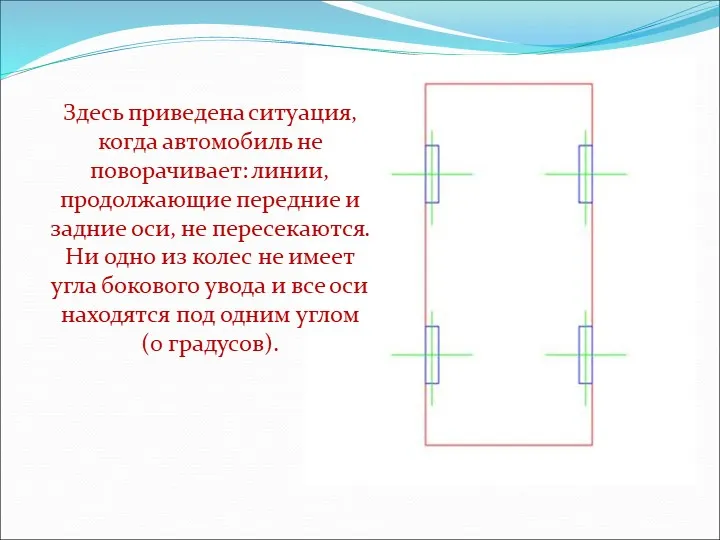

№ слайда 15 Здесь приведена ситуация, когда автомобиль не поворачивает: линии, продолжающ
Описание слайда:

Здесь приведена ситуация, когда автомобиль не поворачивает: линии, продолжающие передние и задние оси, не пересекаются. Ни одно из колес не имеет угла бокового увода и все оси находятся под одним углом (0 градусов).

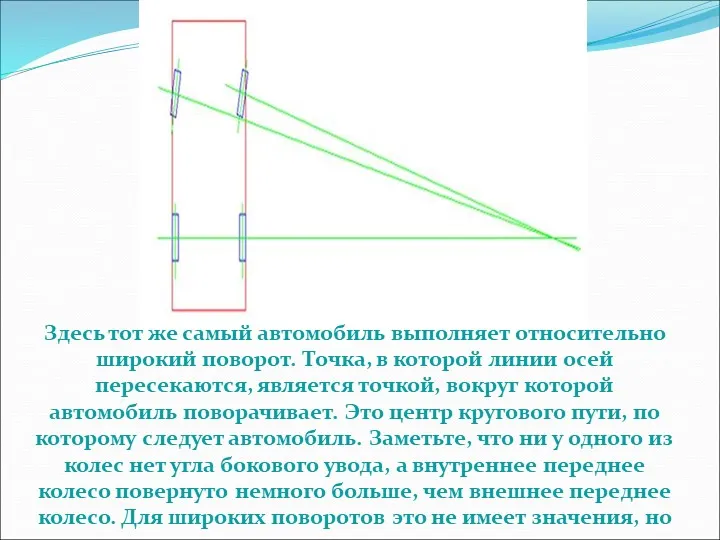

№ слайда 16 Здесь тот же самый автомобиль выполняет относительно широкий поворот. Точка,
Описание слайда:

Здесь тот же самый автомобиль выполняет относительно широкий поворот. Точка, в которой линии осей пересекаются, является точкой, вокруг которой автомобиль поворачивает. Это центр кругового пути, по которому следует автомобиль. Заметьте, что ни у одного из колес нет угла бокового увода, а внутреннее переднее колесо повернуто немного больше, чем внешнее переднее колесо. Для широких поворотов это не имеет значения, но это только начало.

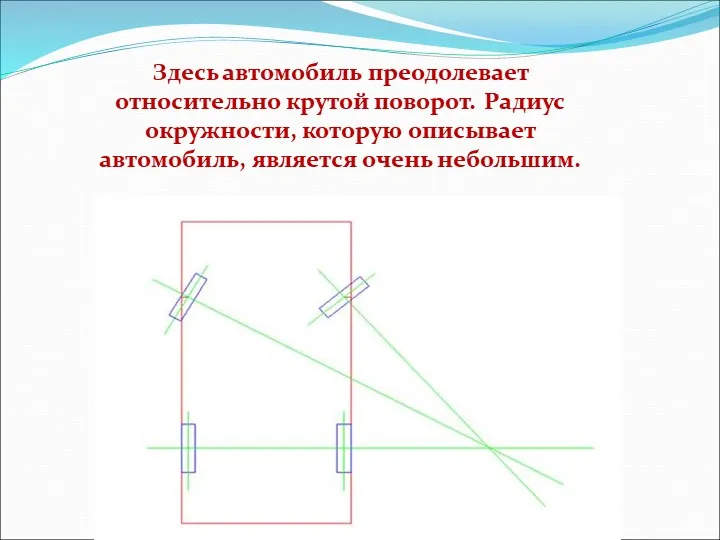

№ слайда 17 Здесь автомобиль преодолевает относительно крутой поворот. Радиус окружности,
Описание слайда:

Здесь автомобиль преодолевает относительно крутой поворот. Радиус окружности, которую описывает автомобиль, является очень небольшим.

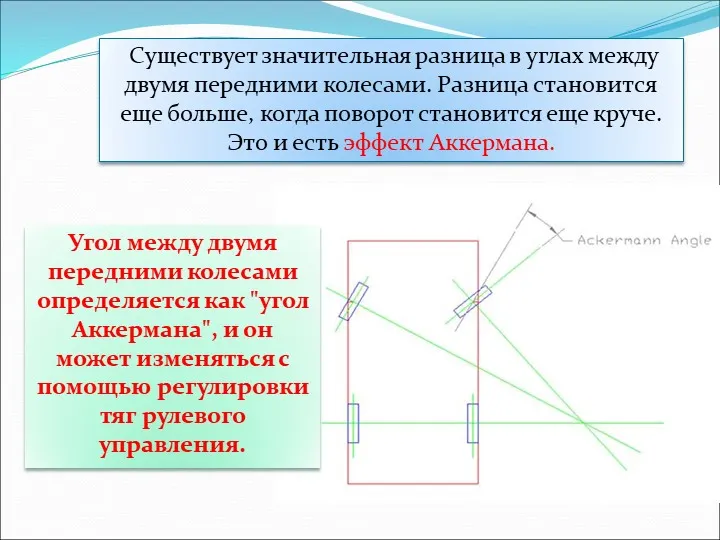

№ слайда 18
Описание слайда:

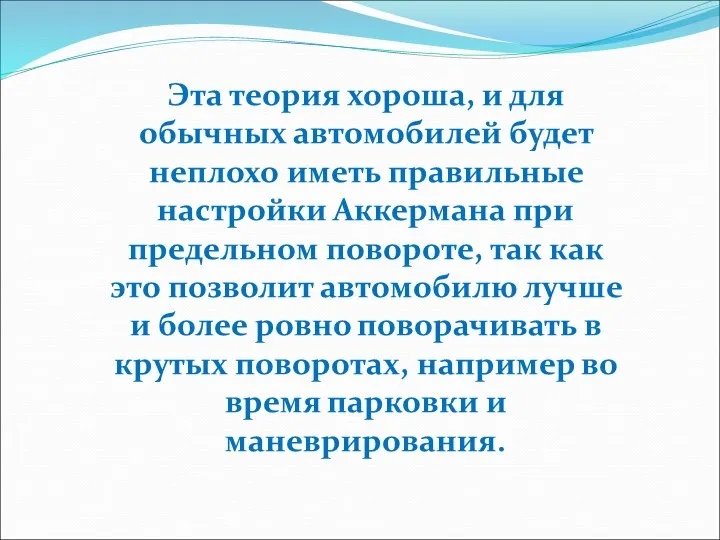

№ слайда 19 Эта теория хороша, и для обычных автомобилей будет неплохо иметь правильные н
Описание слайда:

Эта теория хороша, и для обычных автомобилей будет неплохо иметь правильные настройки Аккермана при предельном повороте, так как это позволит автомобилю лучше и более ровно поворачивать в крутых поворотах, например во время парковки и маневрирования.

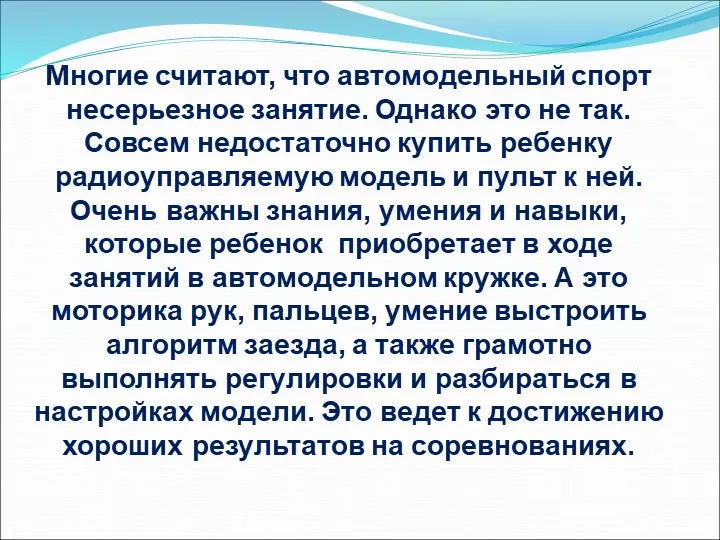

№ слайда 20 Многие считают, что автомодельный спорт несерьезное занятие. Однако это не та
Описание слайда:

Многие считают, что автомодельный спорт несерьезное занятие. Однако это не так. Совсем недостаточно купить ребенку радиоуправляемую модель и пульт к ней. Очень важны знания, умения и навыки, которые ребенок приобретает в ходе занятий в автомодельном кружке. А это моторика рук, пальцев, умение выстроить алгоритм заезда, а также грамотно выполнять регулировки и разбираться в настройках модели. Это ведет к достижению хороших результатов на соревнованиях.


Подайте заявку сейчас на любой интересующий Вас курс переподготовки, чтобы получить диплом со скидкой 50% уже осенью 2017 года.


Выберите специальность, которую Вы хотите получить:

Обучение проходит дистанционно на сайте проекта "Инфоурок".
По итогам обучения слушателям выдаются печатные дипломы установленного образца.

ПЕРЕЙТИ В КАТАЛОГ КУРСОВ

Краткое описание документа:

          Презентация «Настройка автомодели. Выполнение регулировок.» Предоставленный материал рассчитана на узкий круг людей, интересующихся автомодельным спортом. Целью данной работы является помощь юнным любителям радиоуправляемых машин, которые хотели бы самостоятельно разобраться в устройстве автомодели.  В данном материале подробно описаны причины неудовлетворительного функционирования вышеназванного технического средства (неодинаковый размер колес, баланс по осям, избыточное трение) и способы устранения неполадок, среди которых:    - развал                                   - кастер                                   - угол схождения                                   - эффект Аккермана
