Урок- презинтация на тему «Знакомство с графическим редактором Компас 3D»

Выбранный для просмотра документ Презинтация по черчению Знакомство с графическим редактором Компас 3D.ppt

библиотека
материалов
в обучении черчению в 7 - 9 классах. Боровик Алиса Александровна учитель изо...
познакомиться с графическим редактором «Компас 3D» , его основными функциями...
Сформировать представление о графическом редакторе «Компас 3D» Рассмотреть о...
это графический редактор позволяющий создавать чертежи деталей, в том числе...
программа легка в освоении и использовании; хорошо развиваются навыки точного...
на уроках информатики и ИКТ в рамках изучения векторной графики и трехмерного...
Будущее…

Описание презентации по отдельным слайдам:

1 слайд в обучении черчению в 7 - 9 классах. Боровик Алиса Александровна учитель изо
Описание слайда:

в обучении черчению в 7 - 9 классах. Боровик Алиса Александровна учитель изо и черчения МКОУ «СОШ № 19 им. Л.А. Попугаевой» г. Удачный

2 слайд познакомиться с графическим редактором «Компас 3D» , его основными функциями
Описание слайда:

познакомиться с графическим редактором «Компас 3D» , его основными функциями и преимуществами.

3 слайд Сформировать представление о графическом редакторе «Компас 3D» Рассмотреть о
Описание слайда:

Сформировать представление о графическом редакторе «Компас 3D» Рассмотреть основные приемы работы в программе «Компас 3D» Рассмотреть алгоритм построения простейшей детали – «пуговицы», а также закрепить на практике данный алгоритм.

4 слайд
Описание слайда:

5 слайд это графический редактор позволяющий создавать чертежи деталей, в том числе
Описание слайда:

это графический редактор позволяющий создавать чертежи деталей, в том числе трехмерные. Грамотно оформить чертеж: обозначить на чертеже размеры деталей и сделать надписи в соответствии с существующими стандартами.

6 слайд программа легка в освоении и использовании; хорошо развиваются навыки точного
Описание слайда:

программа легка в освоении и использовании; хорошо развиваются навыки точного черчения; легкость и удобство управления программой, возможности редактирования ошибок, наглядный результат работы; возможность пользоваться этим инструментом в своей будущей учебной и профессиональной деятельности.

7 слайд
Описание слайда:

8 слайд
Описание слайда:

9 слайд
Описание слайда:

10 слайд на уроках информатики и ИКТ в рамках изучения векторной графики и трехмерного
Описание слайда:

на уроках информатики и ИКТ в рамках изучения векторной графики и трехмерного моделирования и проектирования; на интегрированных уроках геометрии и ИКТ, для развития пространственного мышления; при изучении и проектировании объектов материальной культуры, на занятиях по краеведению и истории; на уроках по Технологии и трудовому обучению, при выполнении проектов; в курсе «Изобразительное искусство, дизайн»; на уроках физики и химии для виртуального моделирования оборудования. Применение КОМПАС 3D LT на уроках геометрии. Головоломка Даденея

11 слайд
Описание слайда:

12 слайд
Описание слайда:

13 слайд
Описание слайда:

14 слайд
Описание слайда:

15 слайд
Описание слайда:

16 слайд
Описание слайда:

17 слайд
Описание слайда:

18 слайд
Описание слайда:

19 слайд
Описание слайда:

20 слайд
Описание слайда:

21 слайд
Описание слайда:

22 слайд
Описание слайда:

23 слайд
Описание слайда:

24 слайд
Описание слайда:

25 слайд
Описание слайда:

26 слайд
Описание слайда:

27 слайд
Описание слайда:

28 слайд
Описание слайда:

29 слайд
Описание слайда:

30 слайд
Описание слайда:

31 слайд
Описание слайда:

32 слайд
Описание слайда:

33 слайд
Описание слайда:

34 слайд
Описание слайда:

35 слайд
Описание слайда:

36 слайд
Описание слайда:

37 слайд
Описание слайда:

38 слайд
Описание слайда:

39 слайд
Описание слайда:

40 слайд
Описание слайда:

41 слайд
Описание слайда:

42 слайд
Описание слайда:

43 слайд
Описание слайда:

44 слайд
Описание слайда:

45 слайд
Описание слайда:

46 слайд Будущее…
Описание слайда:

Будущее…

Выбранный для просмотра документ алгоритм построения детали пуговица.docx

библиотека
материалов

hello_html_6a9a16e.gifhello_html_6a9a16e.gifАлгоритм построения трехмерной модели «Пуговицы» в Компас 3D.

Запустите программу командой Пуск Программы АСКОН

КОМПАС 3D.

  1. Закройте окно справки.

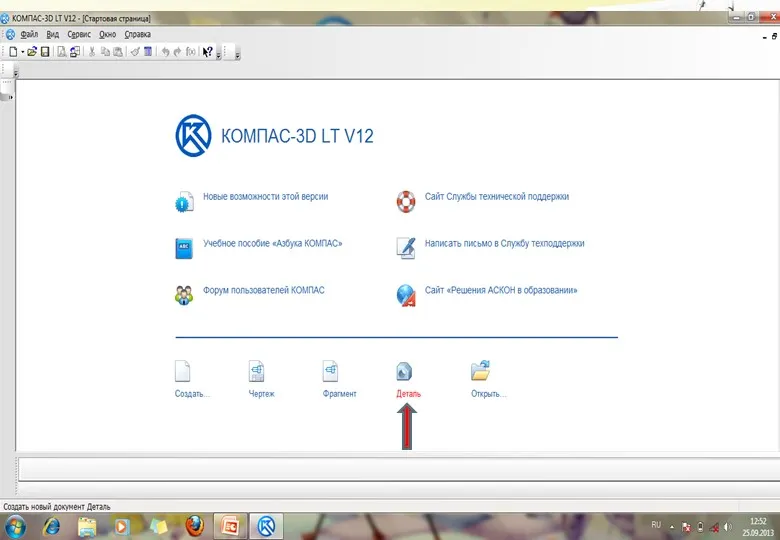

Создать Деталь.

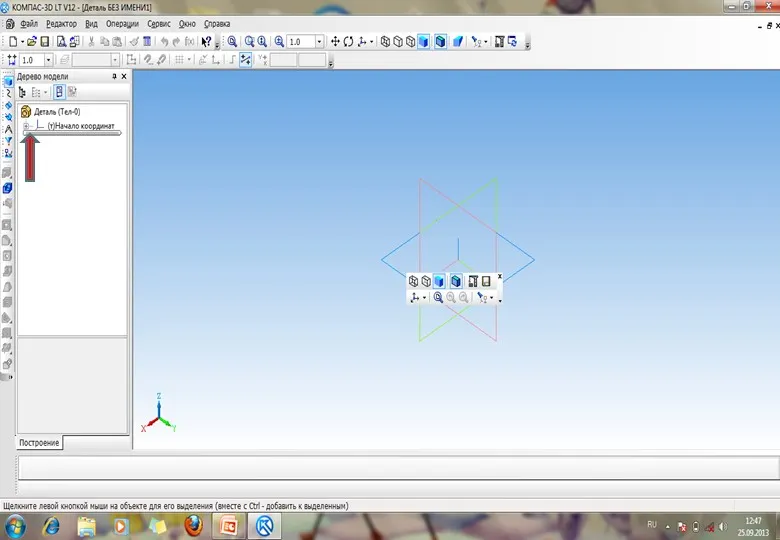

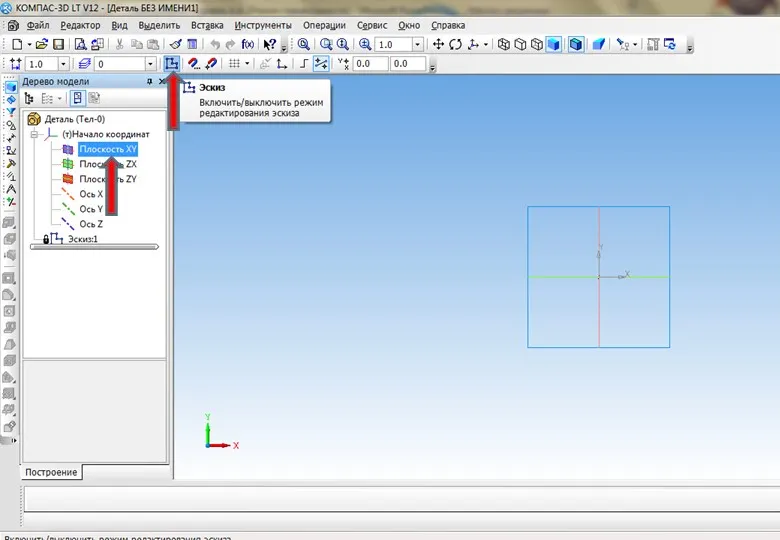

Установим начало координат в дереве построения пл-ть XY.
  1. Включим режим Эскиз

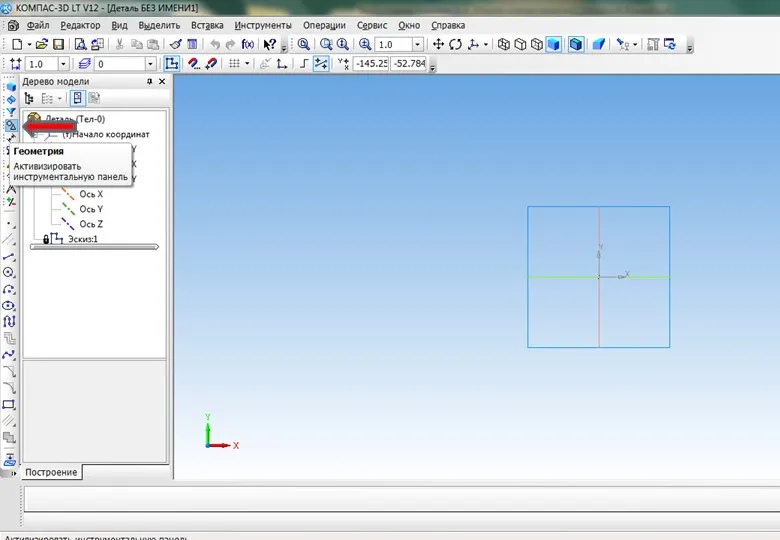

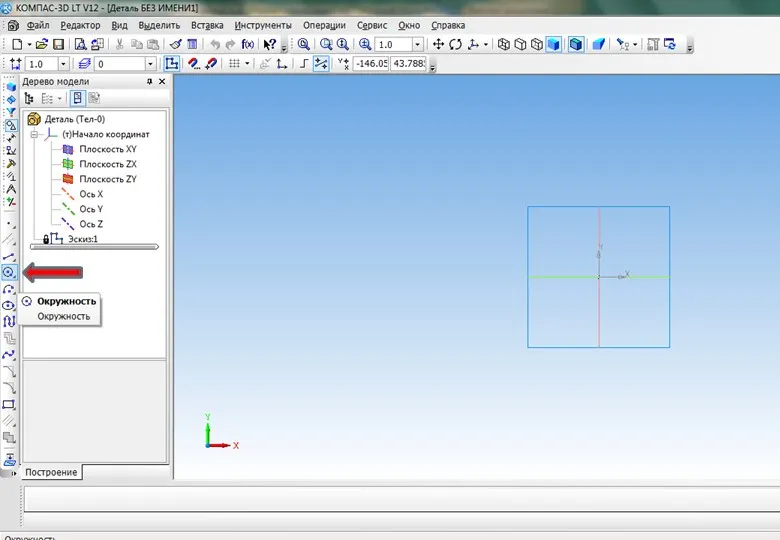

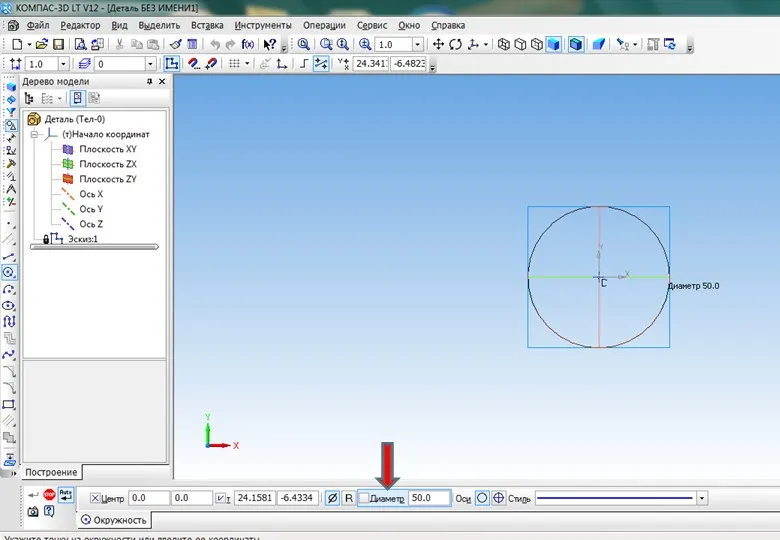

На инструментальной панели Геометрия Окружность

Диаметр 50 мм создать объект

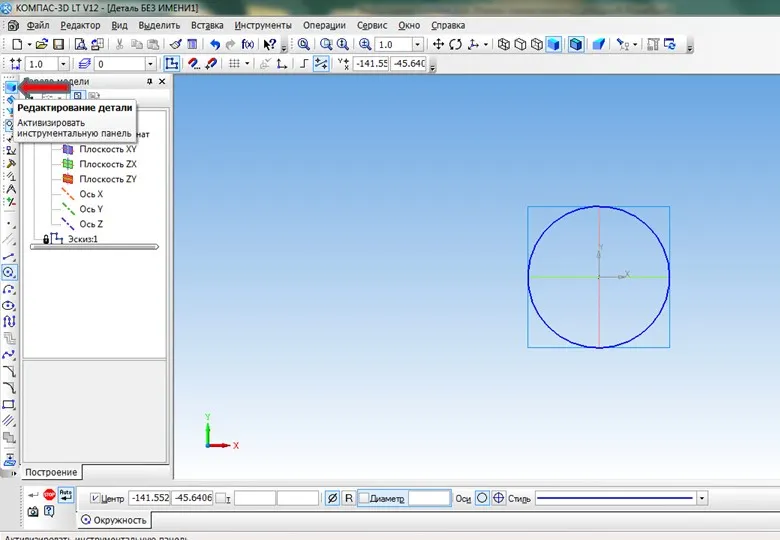

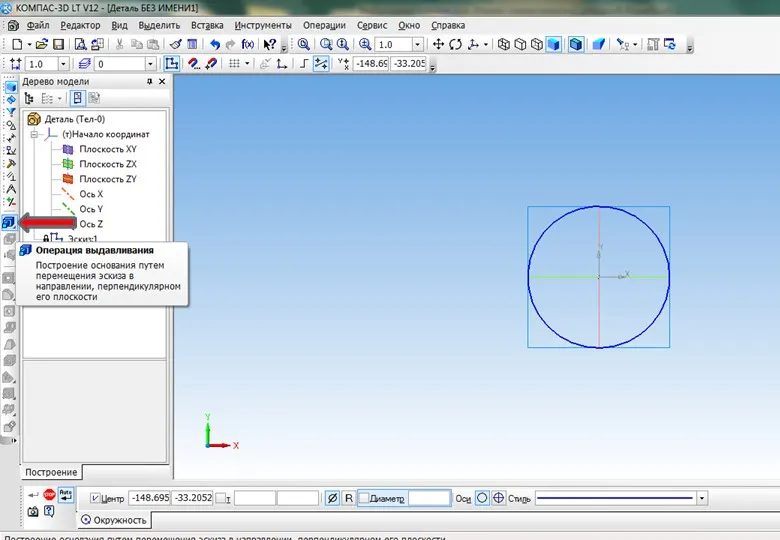

На инструментальной панели редактирование детали

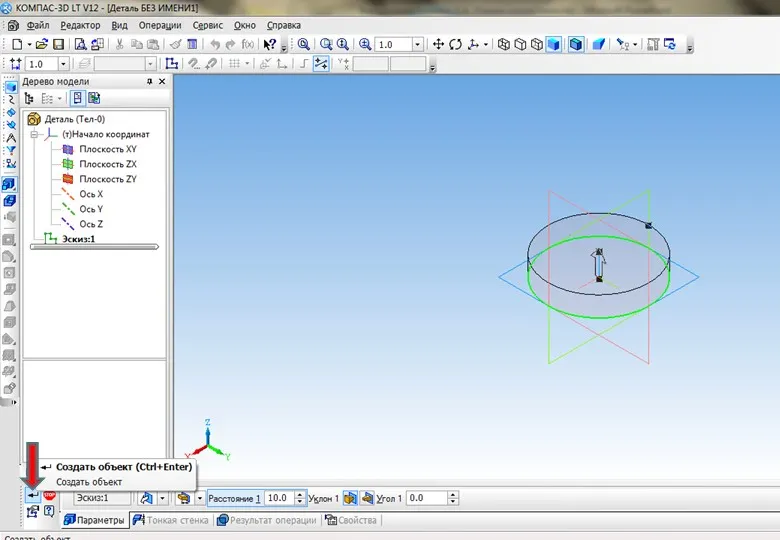

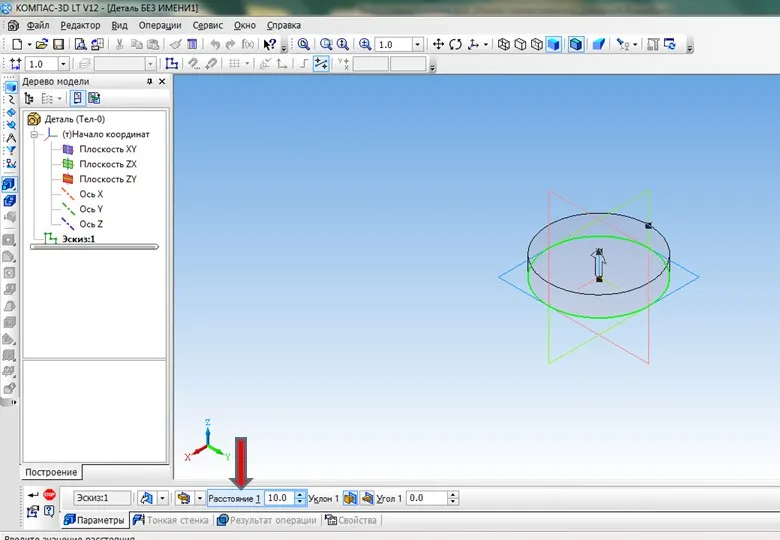

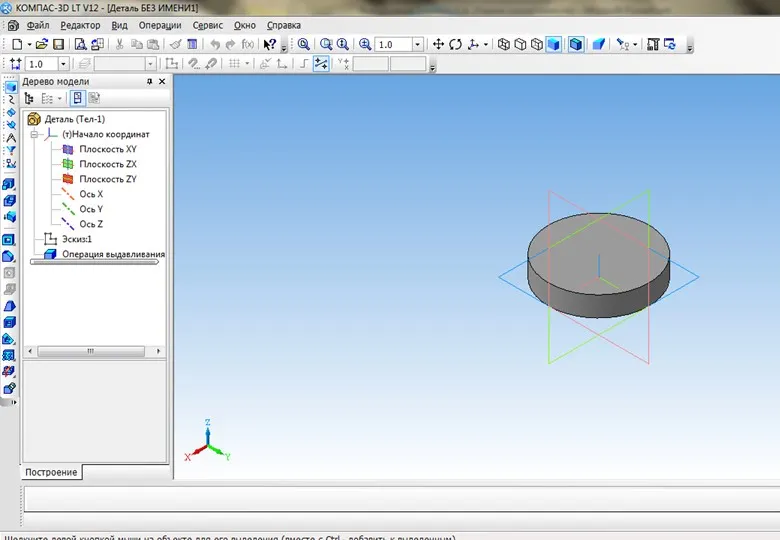

Операция выдавливания установим расстояние 10 мм

Создать объект

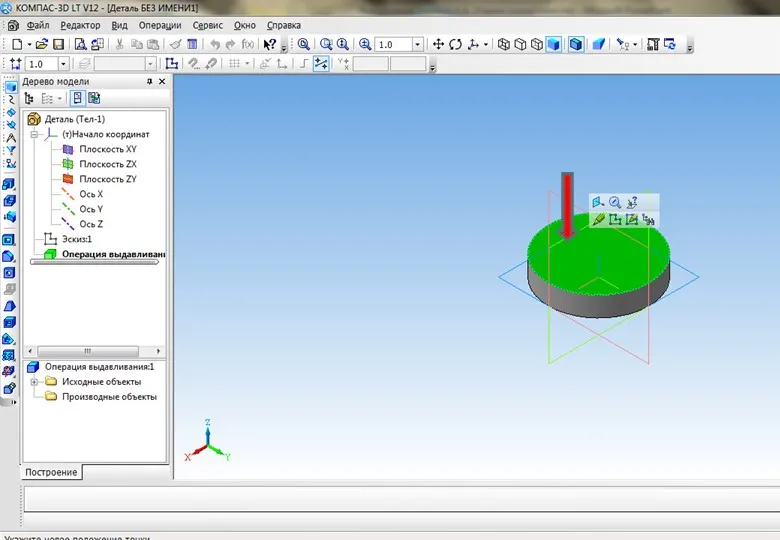

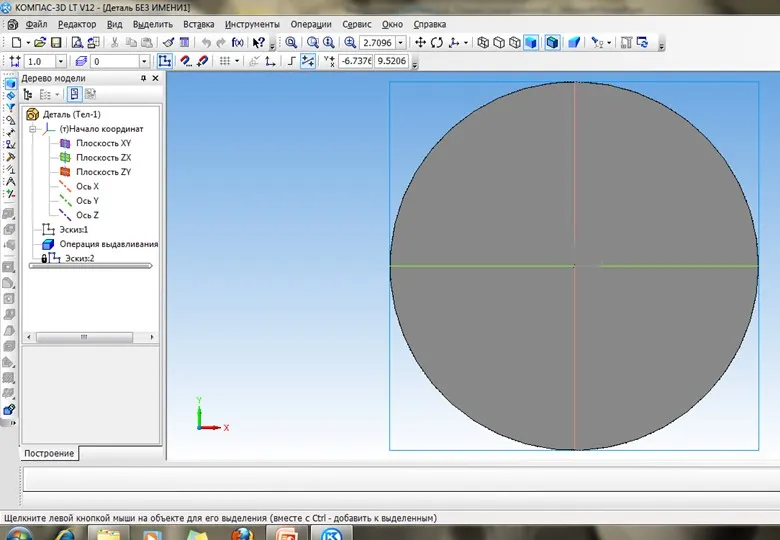

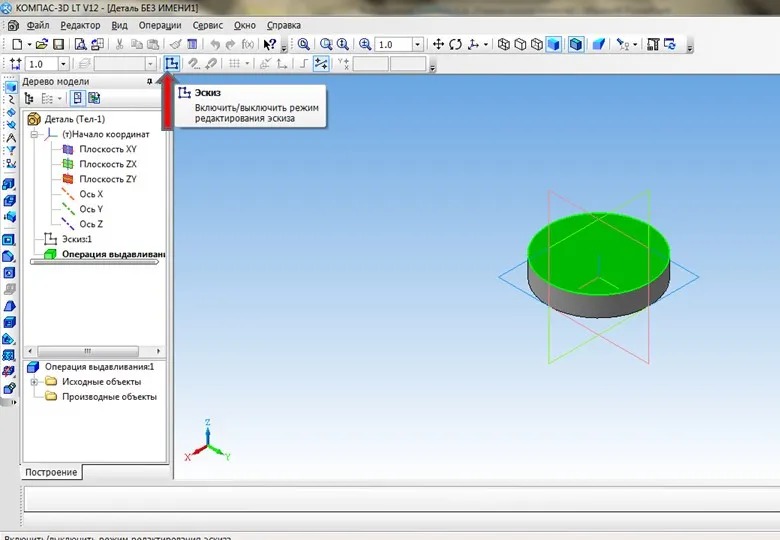

Щелчком левой кнопкой мыши нажмем на верхнюю грань получившегося цилиндра включим режим Эскиз

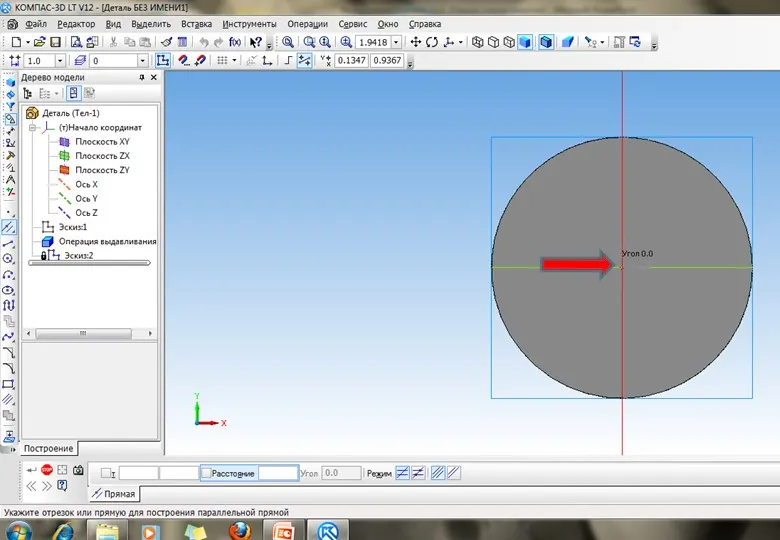

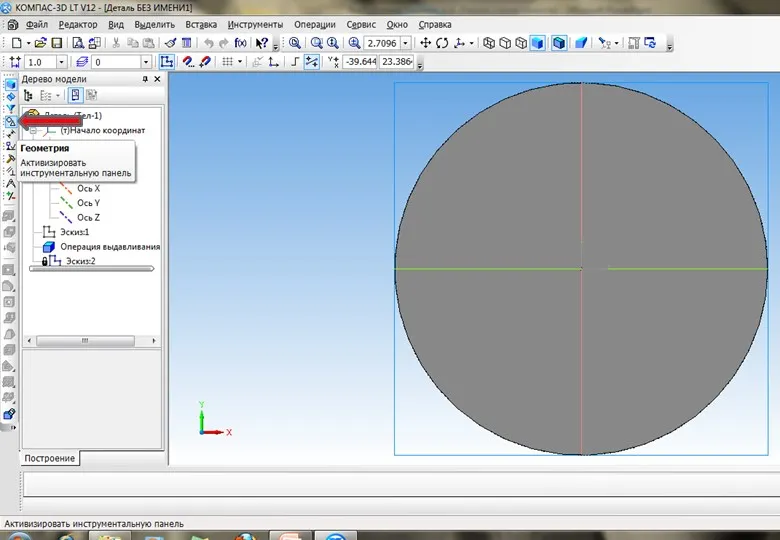

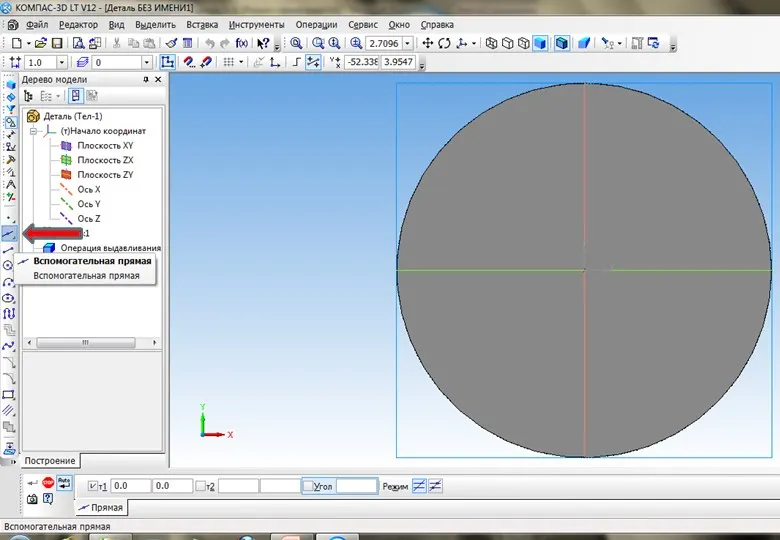

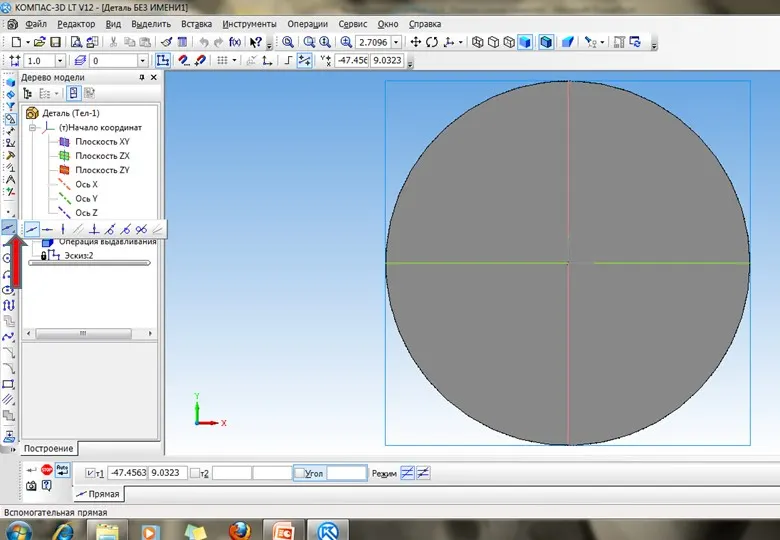

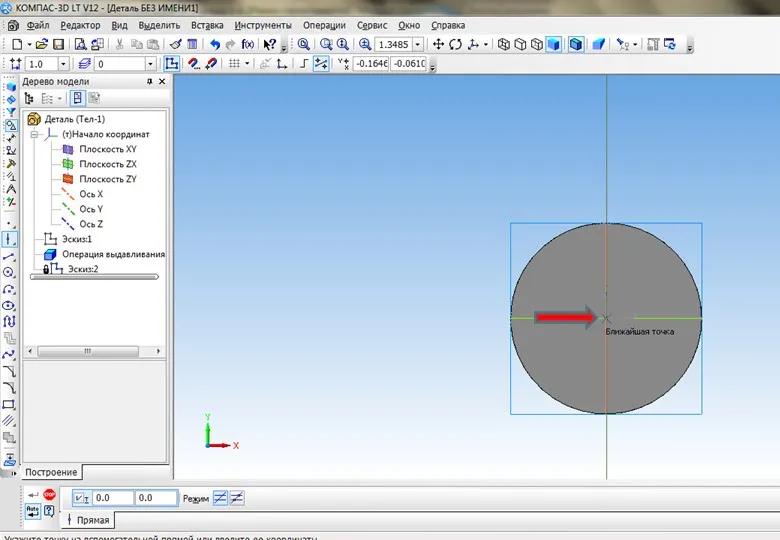

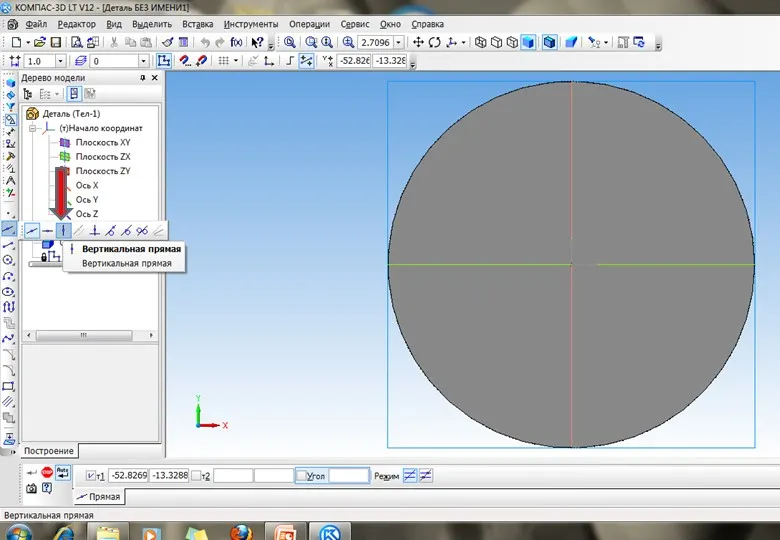

На инструментальной панели Геометрия вспомогательная прямая вертикальная прямая установить

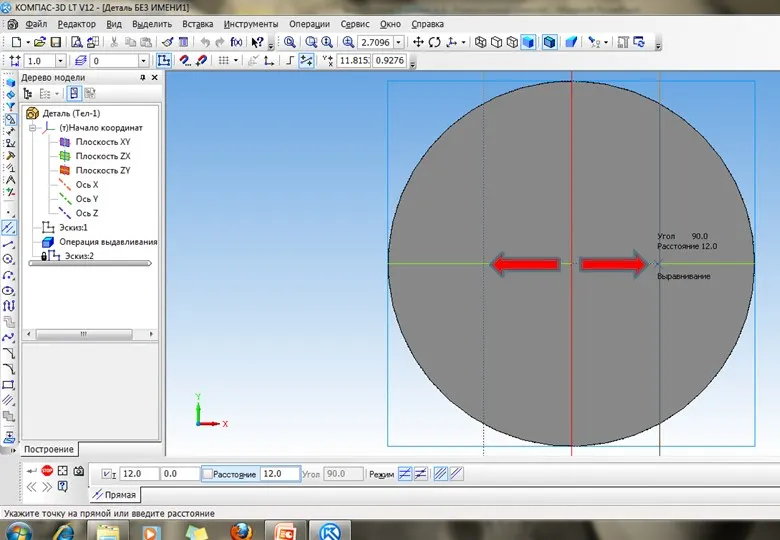

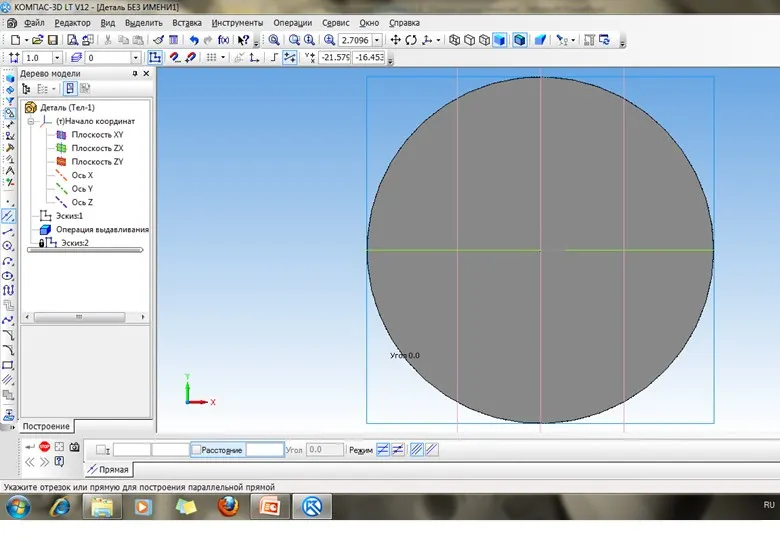

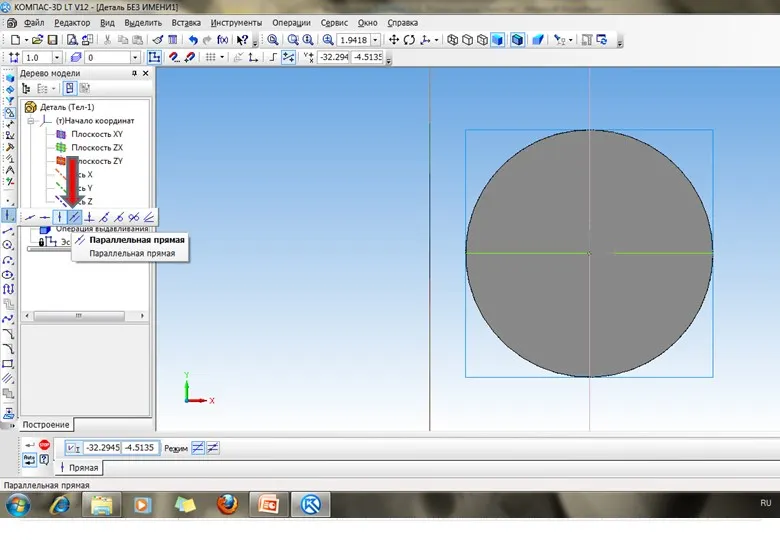

На инструментальной панели Геометрия Параллельная прямая фиксируем с обеих сторон на расстоянии 12 мм

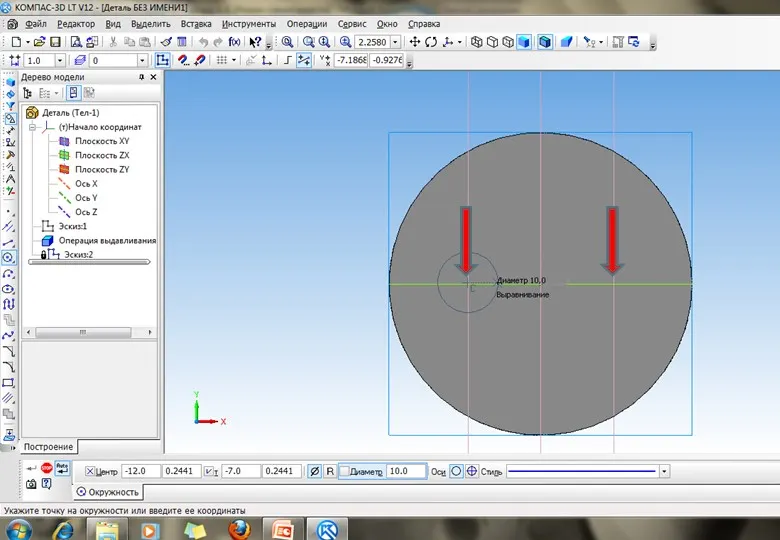

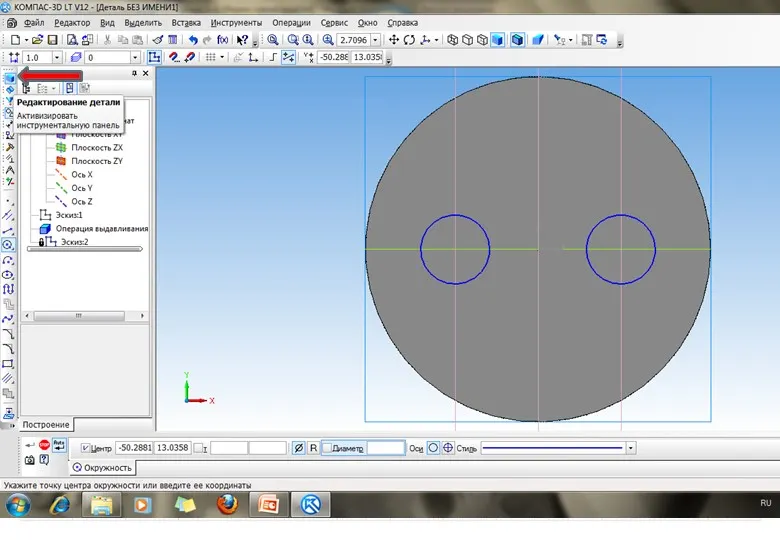

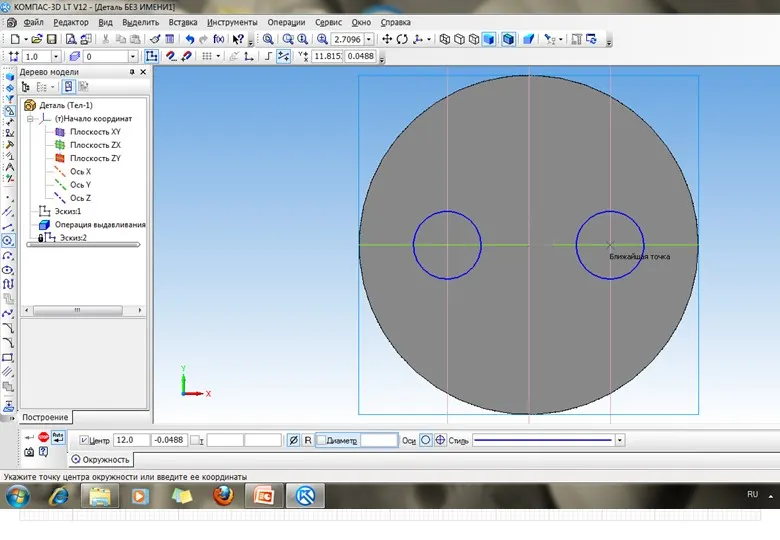

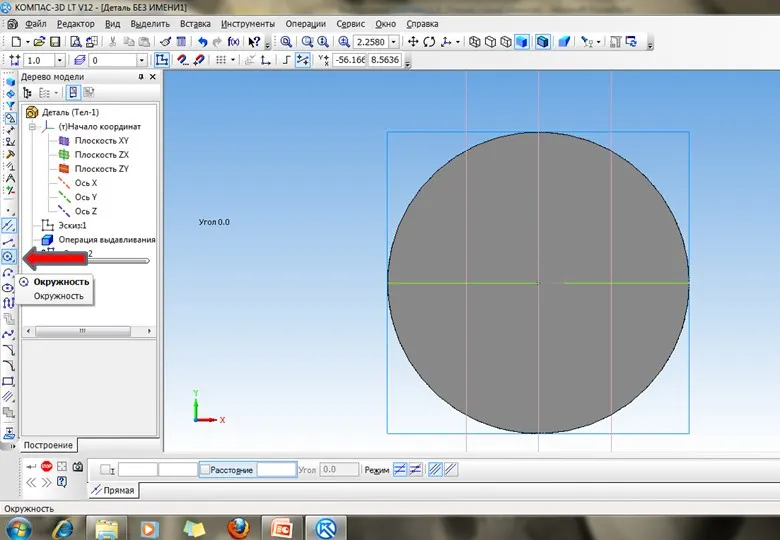

На инструментальной панели Геометрия Окружность

Устанавливаем диаметр 10 мм.

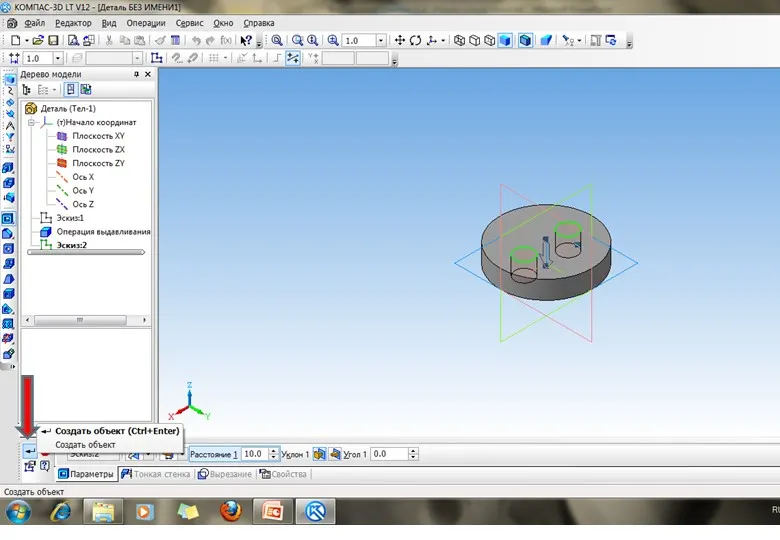

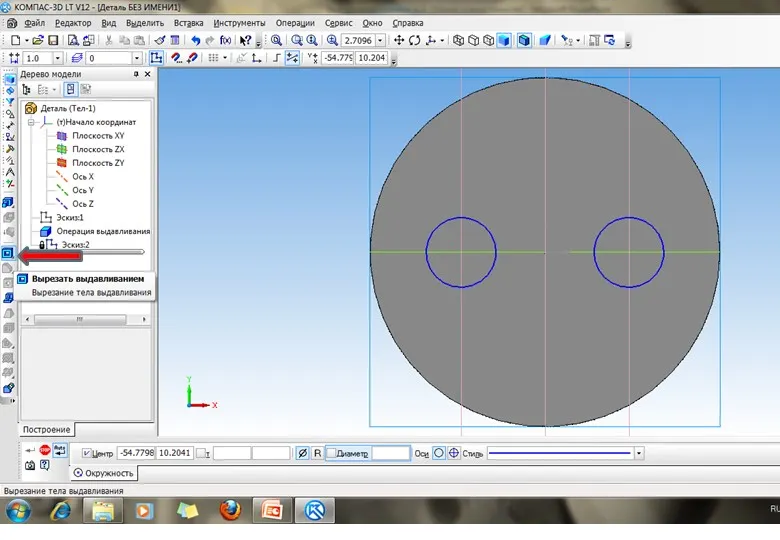

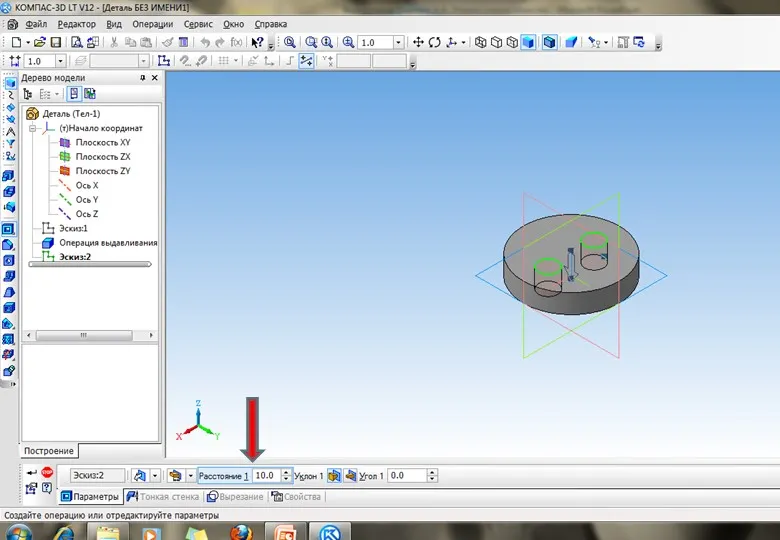

На инструментальной панели Редактирование детали вырезать выдавливанием расстояние 10 мм. Создать объект.

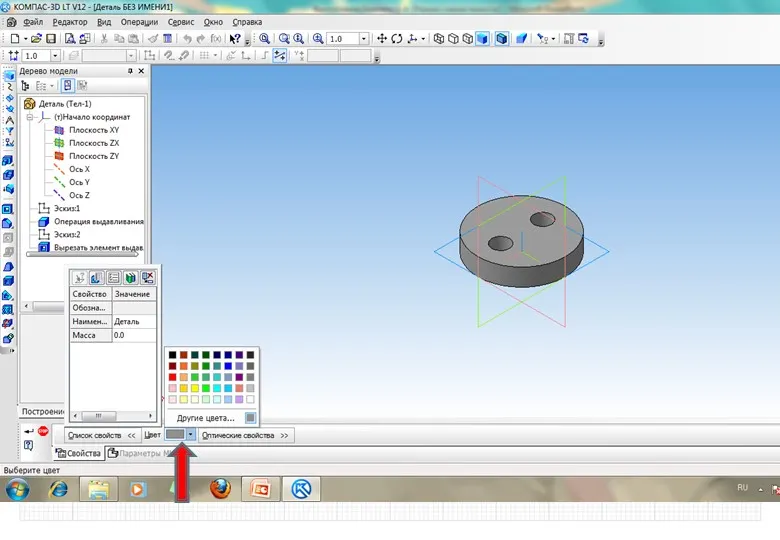

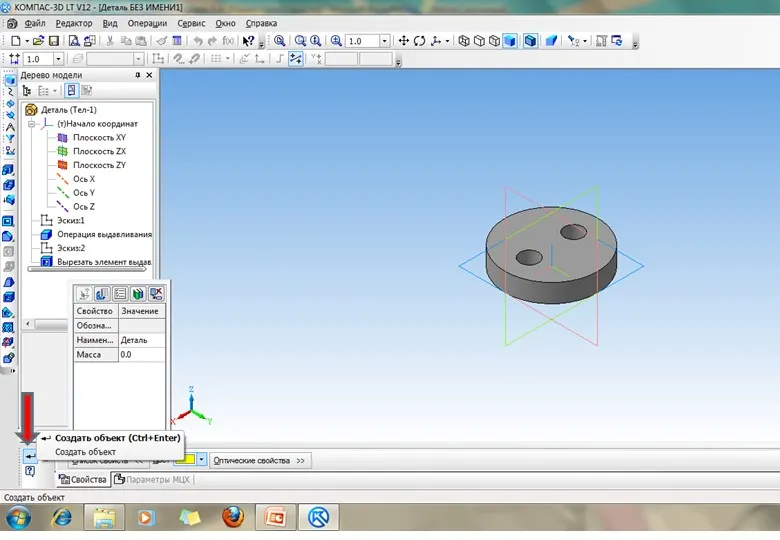

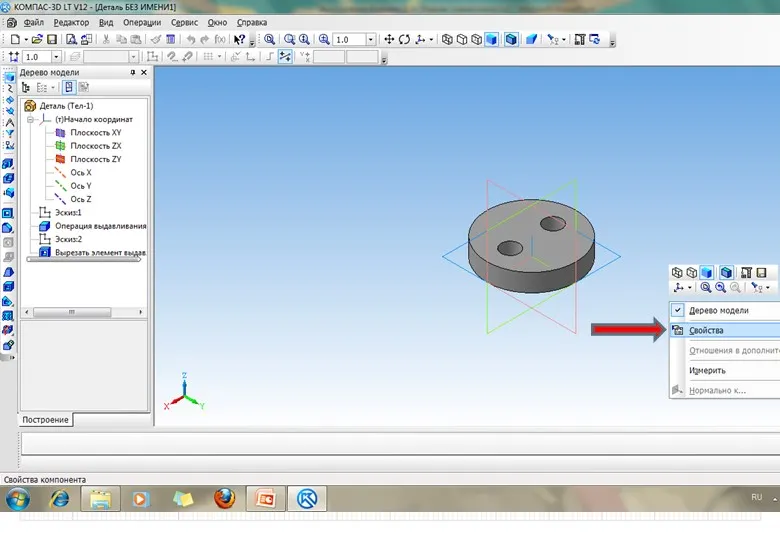

В любом месте рабочего окна щёлкнем правой кнопкой мыши свойства выберем цвет cоздать объект

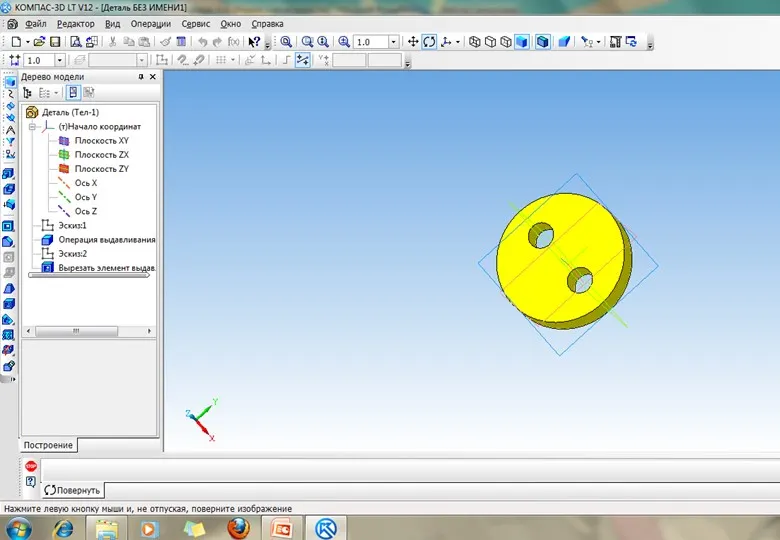

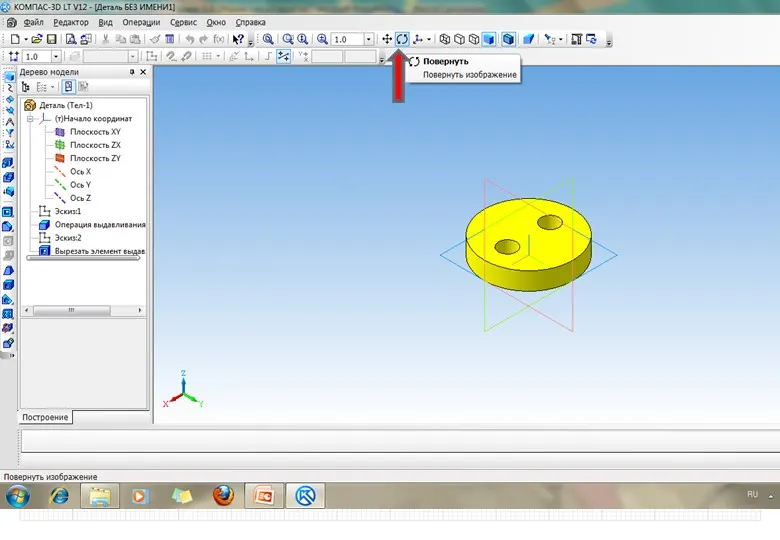

НАША ДЕТАЛЬ ГОТОВА.

Выбранный для просмотра документ компас.docx

библиотека
материалов

Знакомство с графическим редактором «Компас 3D»

Цель: познакомить учащихся с графическим редактором «Компас 3D» , его основными функциями и преимуществами.

Задачи:

  • Сформировать у учащихся представление о графическом редакторе «Компас 3D»

  • Показать основные приемы работы в программе «Компас 3D»

  • Рассмотреть алгоритм построения простейшей детали – «пуговицы»в данной программе, а также закрепить на практике данный алгоритм построения.

Оборудование к уроку:

  • Проектор, экран, компьютеры;

  • Презентация.


План урока:

  1. Организационный момент

  2. Объяснение нового материала

  3. Практическая работа

  4. Подведение итогов

Ход урока:

Организационный момент: - приветствие, сообщение темы, цели и задачи урока. ( Слайд 2,3)

Здравствуйте, ребята! Меня зовут Алиса Александровна. Я – учитель рисования и черчения, приехала из города, который находится почти на Полярном круге. У нас большая, современная школа, а информационно-коммуникационные технологии помогают ребятам осваивать довольно сложные предметы, например, такие как черчение. Вы изучаете этот предмет? На ваш взгляд, это трудный предмет? В чем заключается трудность его изучения?

(Слайд 4)

Что требуется от учеников при выполнении работ? Какие инструменты нужны при выполнении чертежей?

У учащихся с давних пор предмет «Черчение» считается трудным уроком. В этом есть доля правды, так как данный предмет требует от учащихся логического ума, пространственно-образного мышления, точности (каждая линия, значок, цифра или буква по толщине, ширине, высоте и наклону имеют свои международные стандарты), аккуратности, чистоты и много времени при выполнении графических работ. Кроме того, множество необходимых инструментов, принадлежностей и материалов.

Объяснение нового материала: - (презентация).

Проговорить цели и задачи урока.

(Слайд 5)Чтобы изучать предмет «Черчение» было интересней и не отставать от современных технологий, мы с моими учениками используем программу «Компас 3Д» и учимся выполнять чертежи на компьютере. Кто-нибудь знаком с этой программой?

(Если ребята знакомы, нужно развернуть урок так, чтобы они как можно больше рассказывали про неё.) Что это за графический редактор?

«Компас 3D» - это графический редактор системы автоматизированного проектирования используется сейчас людьми разных профессий – от инженеров до художников - графиков. Что можно выполнить с помощью данного редактора? Данный редактор позволяет создавать чертежи деталей, в том числе и трехмерные, грамотно оформить чертеж: обозначить на чертеже размеры деталей и сделать надписи в соответствии с существующими стандартами.

Какие преимущества нам дает КОМПАС?

( Слайд 6) Программа КОМПАС 3D LT V10 имеет ряд преимуществ:

  • программа легка в освоении и использовании;

  • хорошо развиваются навыки точного черчения;

  • легкость и удобство управления программой, возможности редактирования ошибок, наглядный результат работы;

  • возможность пользоваться этим инструментом в своей будущей учебной и профессиональной деятельности.

  • Графические работы охватывают материал курса "Черчение" 7- 8-ого классов.

Давайте рассмотрим основные приемы работы в «Компас 3D»:

Скажите, пожалуйста, какими приемами работы мы сможем работать в данной программе?

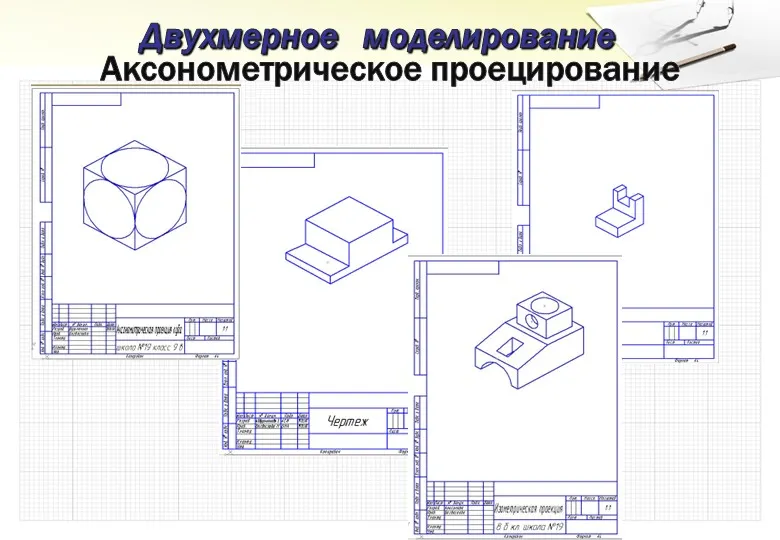

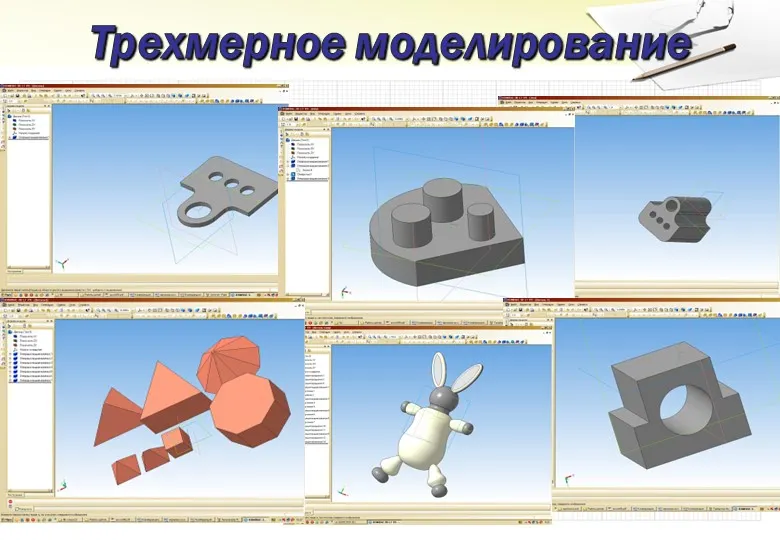

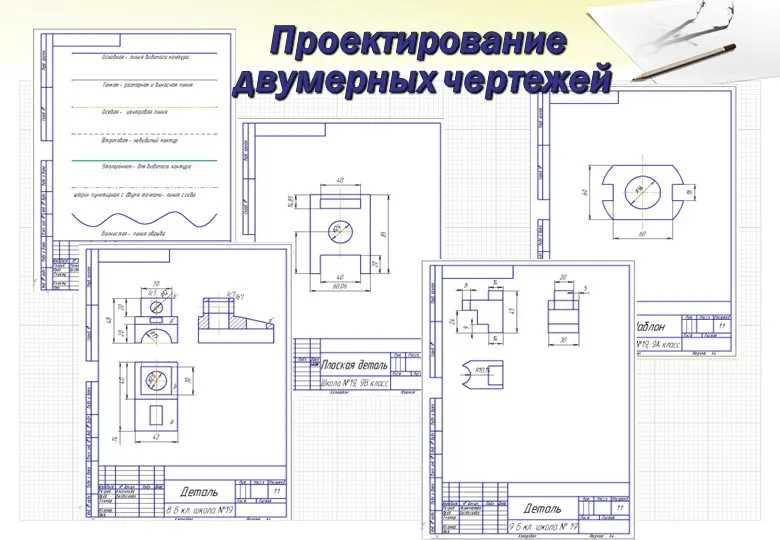

( Слайд 8,9,10) 1)На первых уроках учащиеся знакомятся с интерфейсом (экраном) "КОМПАС-3D" и основными приемами работы в экране чертежа: вычерчиванию отрезков, окружностей, нанесению линейных и диаметральных размеров. 2) Затем выполняют простые чертежи на проецирование. 3) Построение аксонометрических проекций. 4) Далее знакомятся с 3 D моделированием. Детали могут выполняться в цвете. И этот раздел учащимся нравится больше всего. Большая часть учебного времени выделяется на упражнения и самостоятельную работу.



Как вы думаете, где могут пригодиться навыки работы в этой программе? При изучении каких предметов они могут быть полезными?

"КОМПАС-3D" дает учащимся знания и навыки, которые потребуются в технических ВУЗАХ, поскольку полностью поддерживается курс инженерной графики на всех ступенях образования. А также предоставляет новые возможности развития пространственного мышления учащихся, необходимых для успешного освоения целого ряда предметов (информатика, геометрия, технология и трудовое обучение, физика, химия, изобразительное искусство)

Приведите пример?

Например: на уроках геометрии вы часто выполняете геометрические построения с использованием линейки и циркуля. Построение выполняется с точностью, которые представляют чертежные инструменты. Использование системы компьютерного черчения позволяет создавать чертежи с большей точностью. Кроме того, позволяет измерять расстояние, угол, периметр и площадь объекта.

( Слайд 11)

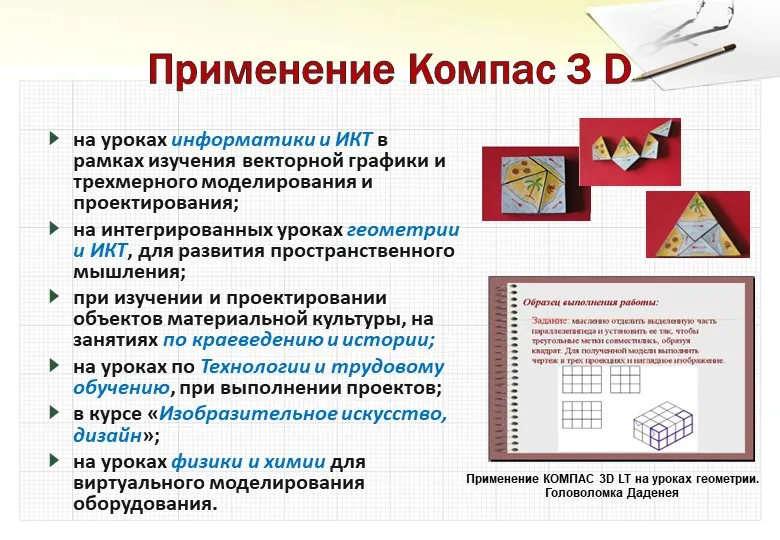

Учебная версия Системы КОМПАС-3DLT может так же применяться в школе:

  • на уроках информатики и ИКТ в рамках изучения векторной графики и трехмерного моделирования и проектирования;

  • на интегрированных уроках геометрии и ИКТ, для развития пространственного мышления учащихся;

  • при изучении и проектировании объектов материальной культуры, на занятиях по краеведению и истории;

  • на уроках по Технологии и трудовому обучению, при выполнении проектов;

  • в курсе «Изобразительное искусство, дизайн»;

  • на уроках физики и химии для виртуального моделирования оборудования.

Освоив программу "КОМПАС-3D" вы с легкостью сможете выполнять самостоятельные работы, проектную деятельность по многим общеобразовательным предметам.

Практическая работа:

Перейдем к следующей задаче нашего урока.

На сегодняшнем уроке мы с вами познакомимся с построением простейшего предмета встречающегося очень часто в нашей жизни – пуговица.

Построение трехмерной модели детали « Пуговица» по алгоритму с помощью графического редактора Компас.( алгоритм построения выдается каждому ученику)

  1. Посмотрите на данный предмет, - из каких геометрических частей она состоит?

  2. С чего нам необходимо начать? Учитель объясняет и показывает алгоритм построения на большом экране (презентация).

  3. Работа учащихся за компьютерами. (Выдаются листы с алгоритмом построения) Можно организовать работу в паре, где есть более сильный ученик из тех, кто лучше ориентируется в комп и отвечал на вопросы, был активен. Или привлечь его в качестве помощника/выполнять работу через проектор. Но не факт, смотри на обстановку.

Молодцы, вы хорошо потрудились

Скажите, пожалуйста, а достаточно ли выполнить деталь в трехмерном изображении, для ее изготовления?

Вы все знаете, что для изготовления любой детали необходим чертеж этой детали.

А чем может нам помочь данная программа? В этом неоценимую помощь дает нам программа "КОМПАС-3D".После построения трехмерной модели можно получить ее чертеж, избежав рутинного создания видов средствами плоскостного черчения. Для этого нужно лишь указать необходимые виды. Плоский чертеж будет создан автоматически и с абсолютной точностью, независимо от сложности модели.

Подведение итогов:

Сегодня мы с вами познакомились с графическим редактором«Компас 3D», его основными функциями и попробовали на практике создание трехмерной детали. Вам понравилось работать в программе? Какие преимущества вы увидели?

Преимущество системы КОМПАС над ручным трудом многократное: скорость выполнения работ, точность, аккуратность, наглядность, появляется интерес, повышается пространственное представление, творческая деятельность, светоцветовой взгляд.
