«РАССМОТРЕНО» на заседании методической комиссии МООД при ФКУ ИК-4 ФКП образовательного учреждения № 142   Протокол от «___» ________ 202__ г. № __

«УТВЕРЖДАЮ» Директор ФКП образовательного учреждения № 142   ________________ С.С. Акъюлов        «___» ________  202__ года







МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ ОЛИМПИАДЫ

по  учебной дисциплине «Сварочное дело»

(указать название учебной дисциплины)

Подготовил: преподаватель Г.Д. Байтимиров









г. Салават



Правила проведения олимпиады





1. Олимпиада предусматривает индивидуальную работу обучающегося.

2. Время проведения олимпиады составляет 45 минут.

3. Ответы на задания олимпиады учитываются в баллах. Максимальное количество баллов за все ответы – 100.

4. Баллы за правильные ответы приведены в заголовке вопроса.

5. Исправления, помарки, неточности в ответах – не допускаются. В случае обнаружения исправлений, помарок, неточностей, которые приводят к неоднозначности определения правильности ответа, за ответ выставляется 0 баллов.

6. Поощрительные баллы не предусмотрены.

7. Штрафные баллы не предусмотрены.

8. В случае выявления коллективной работы над вопросами, работы всех участников коллективного обсуждения аннулируются.

9. Использование дополнительных источников знаний (конспектов, учебников, шпаргалок и т.д.) не допускается. В случае выявления использования обучающимся дополнительных источников знаний, работа аннулируется.

10. При проведении олимпиады у участников – обучающихся не допускается наличие иных предметов, кроме ручки и бланков с заданиями.

11. Подсказки от членов жюри и ответственных за проведение олимпиады педагогических работников не допускаются. В случае выявления подобного, олимпиада считается недействительной и переносится на другой срок.

12. При равной сумме баллов предпочтение отдается участнику конкурса, который раньше по времени выполнил задание.

13. Для поощрения победителей конкурса устанавливаются три призовых места:

 за 1,2,3 место вручаются дипломы ФКП образовательного учреждения № 142.

 за 4,5,6 место участники олимпиады награждаются благодарностью за активное участие.

14. Награждение участников-победителей проводит председатель конкурсной комиссии.















































МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ ОЛИМПИАДЫ
по дисциплине «Сварочное дело»



Первое задание проводится в форме выполнения  участниками олимпиады  теоретических тестовых заданий, которые содержат следующие вопросы и варианты ответов.

Тест содержит 1 вариант  20 вопросов, максимальное количество баллов за правильные ответы -30 баллов:

- с 1 по15 вопросы по 1 баллу за каждый правильный ответ (15х1=15 баллов);

- с16- по 20 вопросы по 3 балла (5х3=15 баллов);

- 0 баллов, если ответ неверный.



Задание № 1 (30 баллов)



Вариант-1

ВОПРОС 1. (1 балл) Какова роль легирующих элементов в электродном покрытии?

1. Придают наплавленному металлу специальные свойства.

2. Обеспечивают хорошую отделимость шлаковой корки.

3. Снижают степень разбрызгивания жидкого металла.



ВОПРОС 2. (1 балл) Какие из перечисленных ниже сталей более склонны к образованию

горячих трещин?

1. Стали с содержанием углерода от 0,25 % до 0,35 %.

2. С содержанием серы более 0,09 %.

3. С содержанием марганца и никеля от 0,8 до 1,5 %.



ВОПРОС 3. (1 балл) Указать возможный диапазон температур, обычно рекомендуемый

для прокалки электродов?

1. 100-400 0С.

2. 400-600 0С.

3. 600-800 0С.



ВОПРОС 4. (1 балл) Укажите максимальное напряжение сети, к которому должно

подключаться сварочное оборудование?

1. Не более 380 В.

2. Не более 660 В.

3. Не более 220 В.



ВОПРОС 5.  (1 балл) Что входит в индивидуальные средства защиты сварщика от

шума?

1. Защитные экраны.

2. Глушители.

3. Вкладыши, наушники и шлемы.



ВОПРОС 6. (1 балл) Как влияет длина дуги на устойчивость ее горения?

1. С увеличением длины дуги устойчивость горения снижается.

2. С увеличением длины дуги устойчивость горения увеличивается.

3. Не оказывает практического влияния.



ВОПРОС 7. (1 балл) Что обозначает в маркировке типов электродов буква "А",

например Э42 А?

1. Пониженное содержание легирующих элементов.

2. Пониженное содержание углерода.

3. Повышенное качество наплавленного металла.



ВОПРОС 8.  (1 балл) Какова роль связующих компонентов в электродном покрытии?

1. Легируют металла шва.

2. Повышают механические свойства металла шва.

3. Обеспечивают прочность и пластичность обмазочной массы на стержне электрода.

ВОПРОС 9. (1 балл) В каких условиях рекомендуется хранить электроды?

1. В складском помещении в условиях, аналогичных хранению металла.

2. В сухом, отапливаемом помещении при температуре не ниже 150С, влажности

воздуха не более 50 %.

3. Под навесом, защищенном от ветра и дождя.



ВОПРОС 10. (1 балл) К электросварочным работам допускаются лица при наличии соответствующей подготовки и специального удостоверения на правоведения работ, прошедшие инструктаж по охране труда, медицинский осмотр и не имеющие противопоказаний по состоянию здоровья:

1.  Не моложе 18 лет.

2.  Не моложе 21года.
3.  Не моложе 17 лет.



ВОПРОС 11. (1 балл) Что называется сталью?

1.  Любой металл.

2.  Сплав железа с углеродом и другими элементами.

3.  Сплав на основе никеля.



ВОПРОС 12. (1 балл) Для удаления шлаковой корки сварного шва вы воспользуетесь:

1.  Молотком – шлакоотделителем.

2.  Зубилом и молотком.

3.  Слесарным молотком.



ВОПРОС 13. (1 балл) Сварным соединением называется:

1.  Неразъемное соединение, выполненное сваркой.

2.  Разъемное соединение, выполненное сваркой.

3.  Неразъемное соединение, выполненное пайкой.



ВОПРОС 14. (1 балл) Чему равен диаметр электрода:

1.  Диаметру покрытия.

2.  Радиусу покрытия.

3.  Диаметру стержня.



ВОПРОС 15. (1 балл) Сварные швы по внешнему виду делятся на:

1.  Внутренние, внешние, прорезные.

2.  Нормальные, выпуклые, вогнутые.

3.  Сплошные, прерывистые, точечные.



















Ключи правильных ответов:



             Вариант 1.

Вопросы:	1	2	3	4	5	6	7	8	9	10	11	12		13	14	15
Ответы:







 ВОПРОС 16. (3 балла) Вы пришли в магазин купить пачку электродов марки АНО-4 для сварки ворот на даче. Из оборудования у вас имеется только сварочный трансформатор.

В магазине в наличии электродов АНО-4 не было. Вам предложили купить электроды марки УОНИ 13/45. Равноценная ли замена?

Объясните:_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________



ВОПРОС 17. (3 балла) Вам нужно купить электроды для сварки углеродистой стали. В магазине вам предложили электроды марки УОНИ 13/85, УОНИ 13/45, ОЗС-12, ОЗЛ-36, ЦТ-15, МР-3. Что вы выберите? Объясните свой выбор: ________________________________________________________________________________

________________________________________________________________________________

________________________________________________________________________________



ВОПРОС 18. (3 балла) У вас имеется в наличии пачка электродов марки УОНИ 13/45, пролежавшая в гараже в течении года. Вы не знаете, можно ли их использовать для сварки. Вы обратились к опытному сварщику. Что он вам посоветовал? ________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________________



ВОПРОС 19. (3 балла) Выполнить колебательные движения электрода при ручной дуговой сварке.





ВОПРОС 20. (3 балла) Показать правильное положение электрода при сварке углом вперед, углом назад и под прямым углом ( под каким градусом).





  Количество баллов за  1 задание  ________

















Задание № 2 (35 баллов)

Во втором заданий - решение задач. Необходимо правильно решить кроссворд.

За каждое правильное слово дается по 5 баллов. (7х5= 35 баллов)



                                      7

	2.           3.			1.
4.
	5.
	6.



 1. Две детали, соединенные сваркой (10-букв)

2. Участок сварного соединения (3-буквы)

3. Сплав железа с углеродом, где углерода меньше 2,14 % (5-букв)

4. Изменение формы и размеров твердого тела (10-букв)

5. Элемент - раскислитель металла при сварке (7-букв)

6. Разряд электричества в газовой среде между электродом и изделием (4-буквы).

 Итоговое слово по вертикали (6 букв).

Количество баллов за  2 задание  ________

                                                    Задание  № 3 (35 баллов)

                   В третьем заданий, задачи. За каждый правильный ответ 5 баллов.

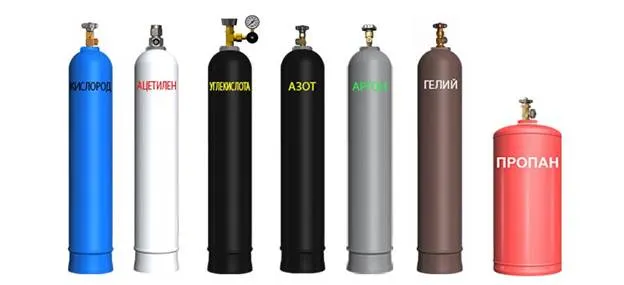

Ситуация: На предприятие поставщиком была произведена отгрузка баллонов с активными, инертными и горючими газами. Во время погрузки баллонов были допущены грубейшие нарушения:

1. Баллоны с активными, инертными и горючими газами были перемешаны и отправлены в одном контейнере

2. В контейнер также попали несколько баллонов с горючими газами

Вопрос: Необходимо поместить баллоны с активными газами в помещение № 1; с инертными газами в помещение № 2; с горючими газами в помещение № 3.



Наименование	Название газов		Количество баллов
№ 1 Активные газы
№ 2 Инертные газы
№ 3 Горючие газы





Количество баллов за 3 задание  ________



Общее количество баллов:          ________



Ключи правильных ответов 1 задания:

Вопросы:	1	2	3	4	5	6	7	8	9	10	11	12		13	14	15
Ответы:	1	2	1	1	3	1	3	2	1	1	2	1	1		3	2







ВОПРОС 16. (3 балла) Вы пришли в магазин купить пачку электродов марки АНО-4 для сварки ворот на даче. Из оборудования у вас имеется только сварочный трансформатор.

В магазине в наличии электродов АНО-4 не было. Вам предложили купить электроды марки УОНИ 13/45. Равноценная ли замена? Объясните?

Ответ: Замена электрода неравноценная, так как электрод УОНИ 13/45 предназначен для сварки на постоянном токе. Все сварочные трансформаторы работают на переменном токе, электроды УОНИ 13/45 для сварки на переменном токе не совсем подходят.



ВОПРОС 17. (3 балла) Вам нужно купить электроды для сварки углеродистой стали. В магазине вам предложили электроды марки УОНИ 13/85, УОНИ 13/45, ОЗС-12, ОЗЛ-36, ЦТ-15, МР-3. Что вы выберите? Объясните свой выбор:

Ответ: Особенность углеродистых сталей - низкая теплостойкость и низкое сопротивление разрыву, не более 500 МПа.

Для соединения изделий из таких сталей выбирают электроды с рутиловой, основной и смешенной обмазкой.

Марки: АНО-4, АНО-6, МР-3, ОЗС-6, УОНИ 13/45, УОНИ 13/55.



ВОПРОС 18. (3 балла) У вас имеется в наличии пачка электродов марки УОНИ 13/45, пролежавшая в гараже в течении года. Вы не знаете, можно ли их использовать для сварки. Вы обратились к опытному сварщику. Что он вам посоветовал?

Ответ: лежалые электроды нужно сушить (даже новые, если пачка была долго открыта), для этого подойдёт обычная духовка, батарейка. Конечно, влажные электроды можно прокалить в печи, тем самым высушив их, но если стержни потрескались или покрытие начало осыпаться, то здесь поможет только покупка новых материалов.

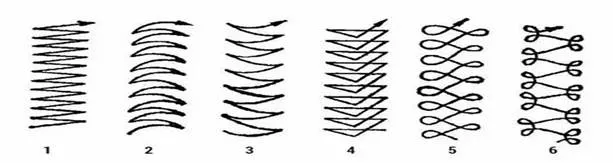

ВОПРОС 19. (3 балла) Выполнить колебательные движения электрода при ручной дуговой сварке.

Ответ:

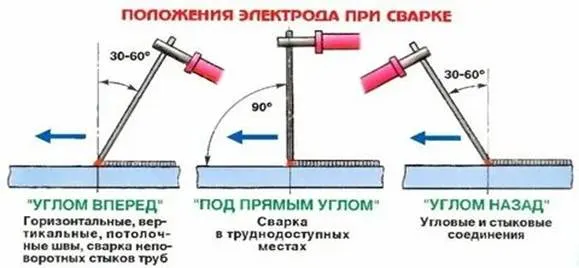

ВОПРОС 20. (3 балла) Показать правильное положение электрода при сварке углом вперед, углом назад и под прямым углом ( под каким градусом).

Ответ:

Количество баллов за  1 задание  ________



Ключи правильных ответов 2 задания (35 баллов)

                                 7

2.           3.

1.

с

о

е

д

и

н

е

н

и

е

ш

о

в

с

т

а

л

ь

4.

д

е

ф

о

р

м

а

ц

и

я

5.

к

р

е

м

н

и

й

6.

д

у

г

а

1. Две детали, соединенные сваркой (10-букв)

2. Участок сварного соединения, образовавшийся в результате кристаллизации (3-буквы)

3. Сплав железа с углеродом, где углерода меньше 2% (5-букв)

4. Изменение формы и размеров твердого тела (10-букв)

5. Элемент - раскислитель металла при сварке (7-букв)

6. Разряд электричества в газовой среде между электродом и изделием (4-буквы).

 7. Итоговый ответ по вертикали:  «Сварка»

                             Ключи правильных ответов 3 задания (35 баллов)





Защитные газы для сварки плавлением

Наименование	Название газов	Количество баллов
№ 1 Активные газы	Кислород Углекислота Азот	5 баллов 5 баллов 5 баллов
№ 2 Инертные газы	Аргон Гелий	5 баллов 5 баллов
№ 3 Горючие газы	Ацетилен     Пропан	5 баллов 5 баллов





































СВОДНАЯ ВЕДОМОСТЬ

оценок результатов выполнения заданий олимпиады профессионального мастерства обучающихся по специальности профессионального обучения, профессионального образования по дисциплине

                                              «Сварочное дело»

                                                              «___» _____________ 202__



№ п.п	Группа	Отряд	Фамилия, имя, отчество участника (полностью)	Оценка результатов выполнения задания в баллах			Итоговая оценка в баллах	Занятое место
				№ 1	№ 2	№ 3
1	11
2	11
3	11
4	11
5	11
6	11



Председатель жюри                                      _________________              Акъюлов С.С.



Члены жюри:                                                 _________________              Шайхутдинов О.М.



                                                         _________________              Зайнетдинов А.А.



                                                         _________________              Ханмурзин Н.Г.



                                                          ________________               Байтимиров Г.Д.



































ФЕДЕРАЛЬНОЕ КАЗЕННОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ № 142

ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ

ПРОТОКОЛ ЖЮРИ ОЛИМПИАДЫ

по дисциплине Сварочное дело

указать название учебной дисциплины  «____» _____________ 202__



Результаты олимпиады оценивало жюри в составе:

	Фамилия, имя, отчество (полностью)	Должность, звание (почетное, ученое и т.д.)
1	2	3
Председатель жюри	Акьюлов Сайфун Сагадаткираевич	Директор
Члены жюри	Шайхутдинов Олег  Маратович	Заместитель директора
	Зайнетдинов Айдар Абдуллович	Преподаватель
	Ханмурзин Наиль Гималиевич	Мастер производственного обучения



                           На основании полученных результатов жюри решило:

1)          присудить звание победителя (первое место)



^{фамилия, имя, отчество (полностью) участника, группа, ФИО преподавателя}

2)          присудить звание призера (второе место)



^{фамилия, имя, отчество (полностью) участника, группа, ФИО преподавателя}

3)          присудить звание призера (третье место)



^{фамилия, имя, отчество (полностью) участника, группа, ФИО преподавателя}

4)          объявить благодарность



^{фамилия, имя, отчество (полностью) участника, группа, ФИО преподавателя}



^{фамилия, имя, отчество (полностью) участника, группа, ФИО преподавателя}



Председатель жюри                                                     ______________________                                                                                                 ^{Подпись                                                     Фамилия И.О.}

Члены жюри                                                                 ______________________



                                             ______________________

                                             ______________________



Преподаватель                                                                                       Г.Д. Байтимиров
