Моделирование подставки для надфилей с использованием
векторного редактора INKSCAPE и
программы параметрического моделирования FreeCAD
Мастер-класс педагога дополнительного образования
МОУ ДО «ЦВР»
Харыбина Евгения Владимировича
г.о. Серпухов 2026г.

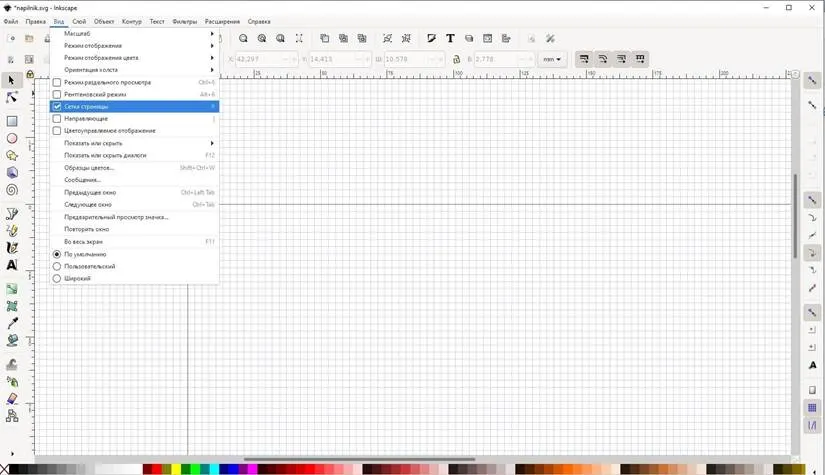

Создадим новый файл и включим сетку и направляющие.

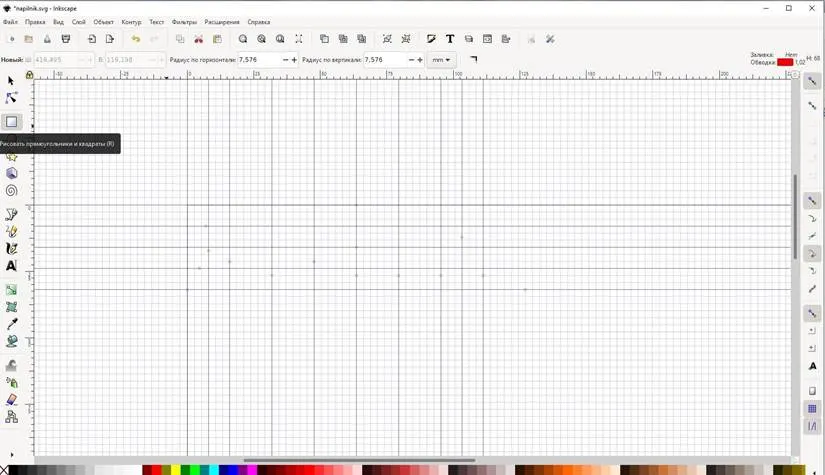

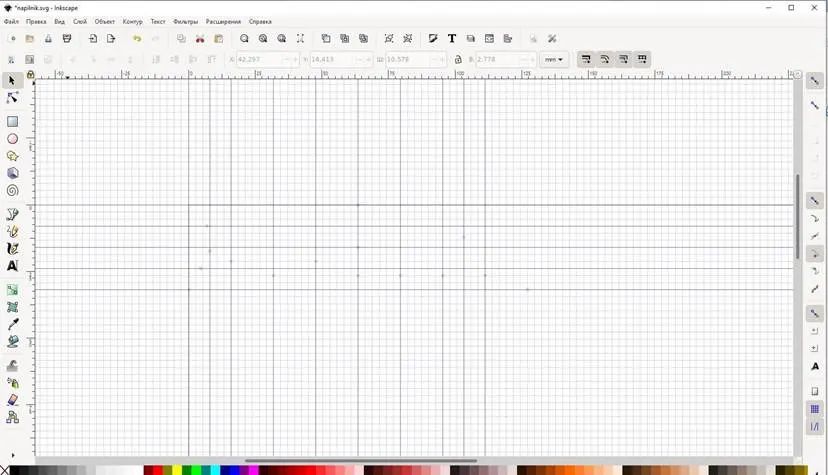

Расставим вертикальные и горизонтальные направляющие так же, как на картинке.
В левой части экрана выберем примитив «Рисовать прямоугольники и квадраты»

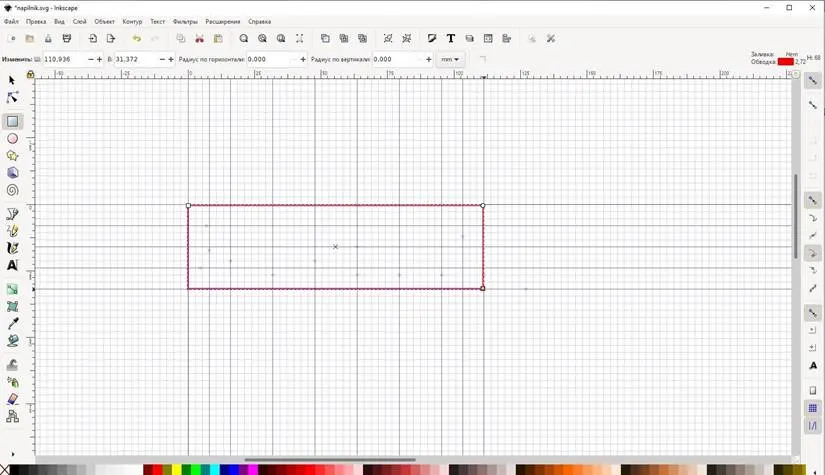

Нарисуем прямоугольник

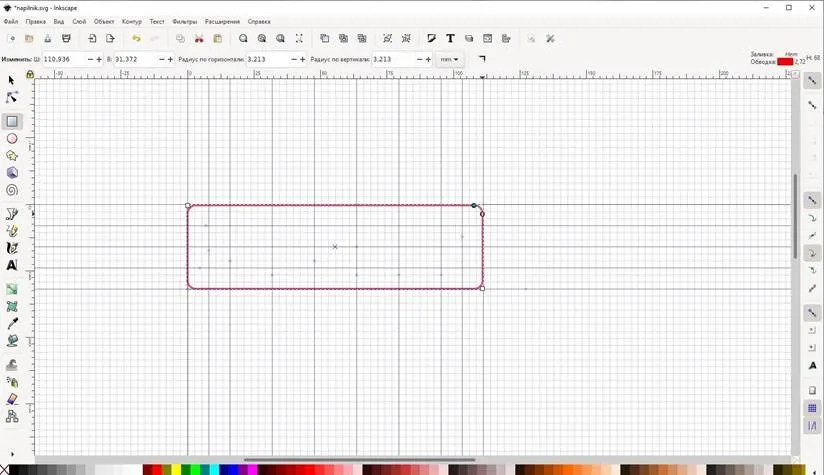

Скруглим края с помощью двух окружностей, расположенных в верхнем углу нарисованного прямоугольника.

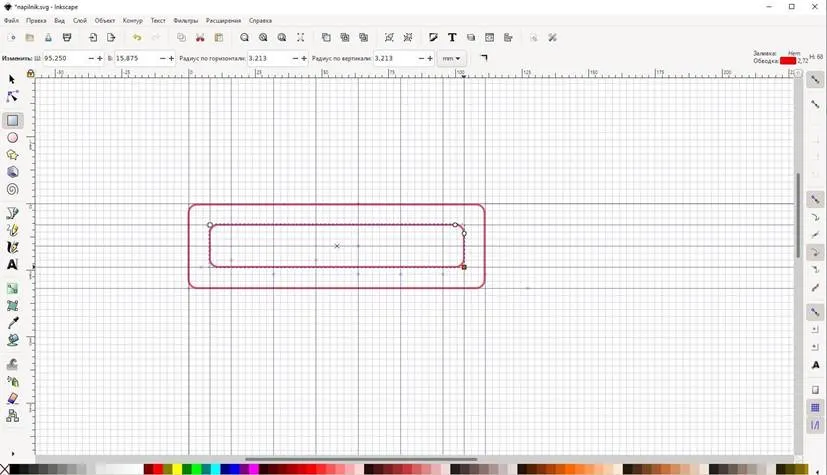

Нарисуем второй прямоугольник, отступив от верхнего и левого края первого прямоугольника по три клетки.
В пересечении двух направляющих, находящихся на расстоянии шесть клеток от верхнего края листа, начнем рисовать третий прямоугольник. Для того, чтобы пересечение направляющих было точно по центру прямоугольника, необходимо нажать на клавиатуре клавиши «Shift» и «Ctrl», удерживая их навести курсор на пересечение направляющих, нажать левую кнопку мыши и начать рисовать. Затем следует убрать закругления на третьем прямоугольнике, переместив окружности в верхнем правом углу в одну точку.
Увеличить и уменьшить размер рисунка можно нажимая клавиши «+» и «-» соответственно.

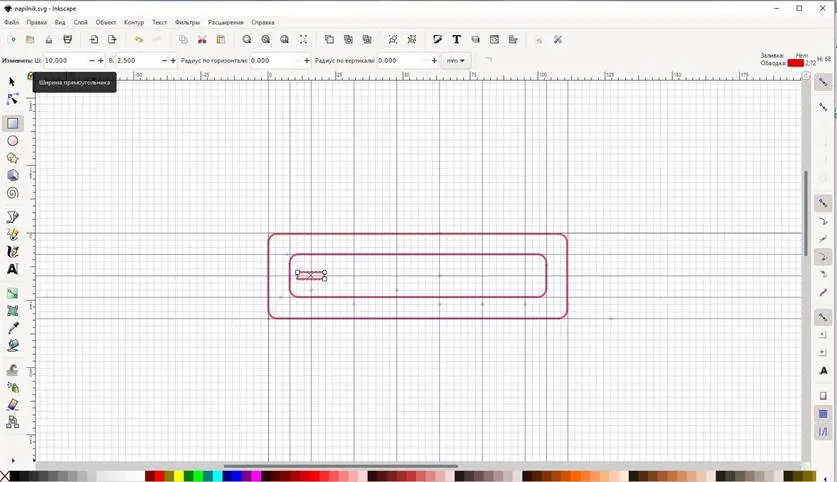

Выберем точные размеры третьего прямоугольника, изменив величину «Ш» на 10mm, а «В» на 2.5mm. Далее в этой же строке можно изменять радиусы закругления углов примитива по вертикали и горизонтали.

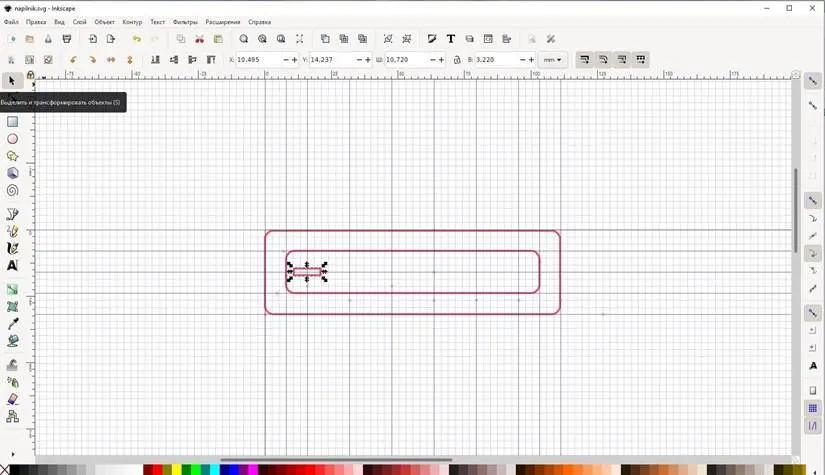

Выделим третий прямоугольник как объект.

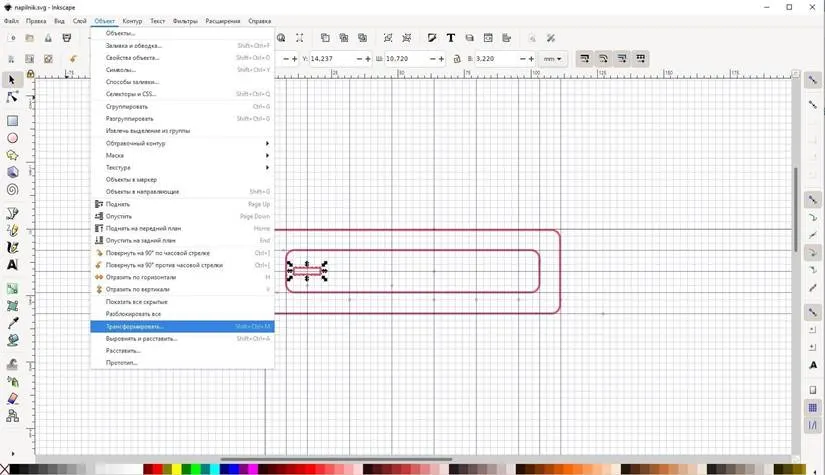

В строке «Меню» выбираем опцию «Объект». В всплывающем окне выберем «трансформировать»

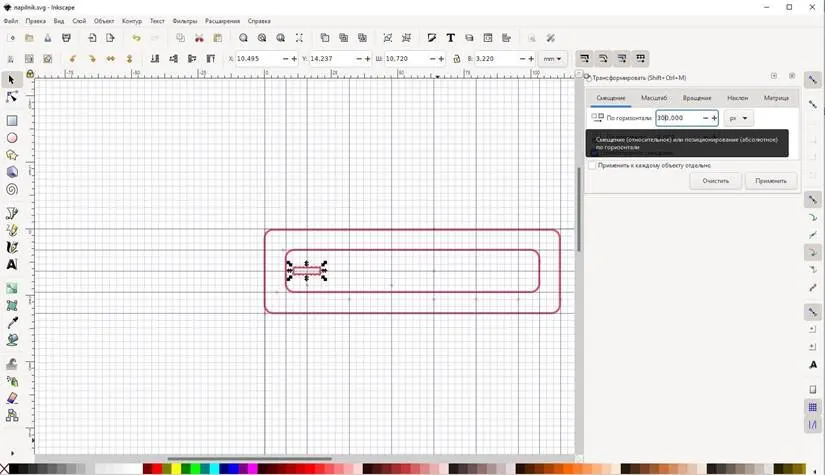

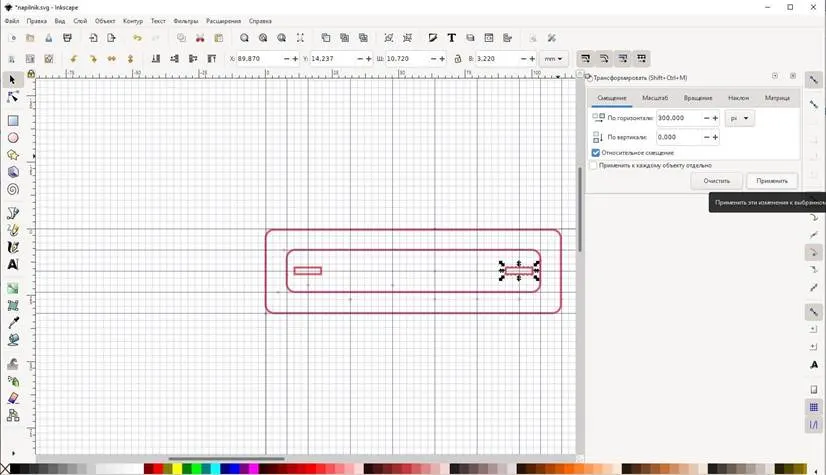

В правой области экрана появится окно «Трансформировать». Выбираем
«Смещение». В правой стороне строчки «По горизонтали» изменим
«mm» на «px». Выберем величину смещения по горизонтали «300» рх

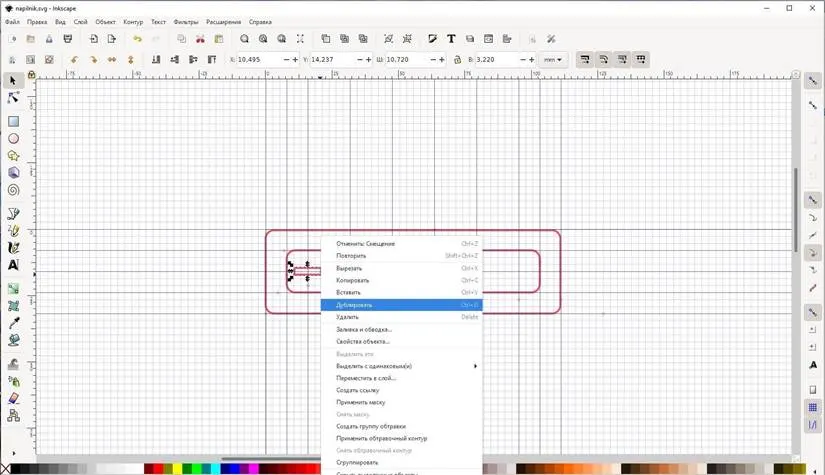

Не отводя курсор с границ маленького прямоугольника нажимаем правую кнопку мыши. В всплывающем окне выбираем опцию «дублировать».

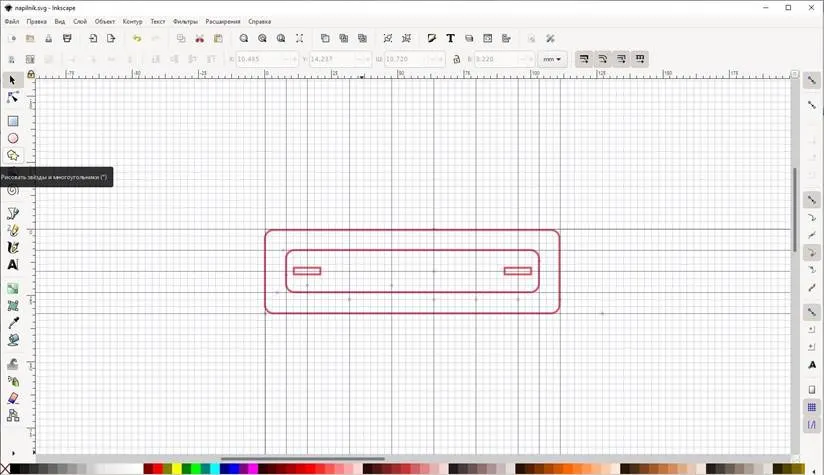

Смещаем дубль маленького прямоугольника на 300 рх однократным нажатием на «Применить».
Выбираем примитив «Рисовать звезды и многоугольники»

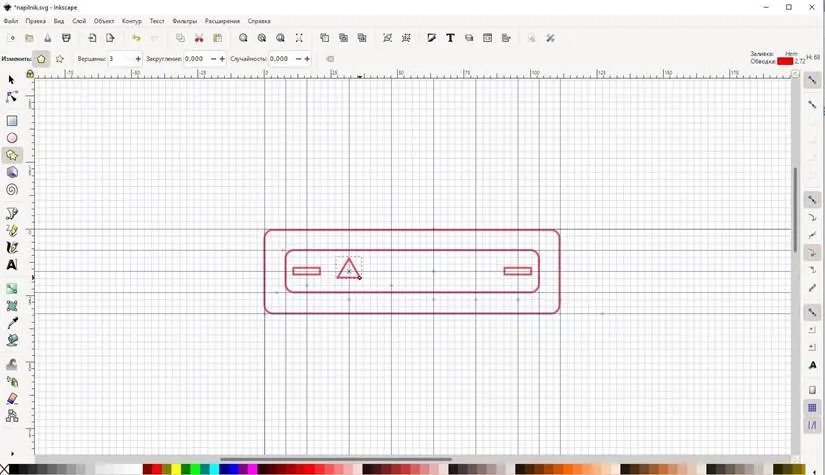

Выбираем 3 вершины многоугольника и левее выбираем «Правильный многоугольник (с одним рычагом) вместо звезды». Размещаем треугольник правее первого маленького треугольника в пересечении направляющих.

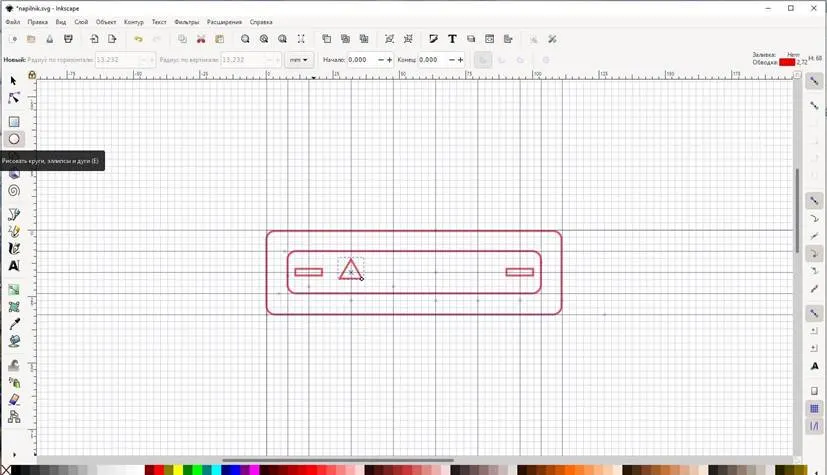

Выбираем примитив «Рисовать круги, эллипсы и дуги»

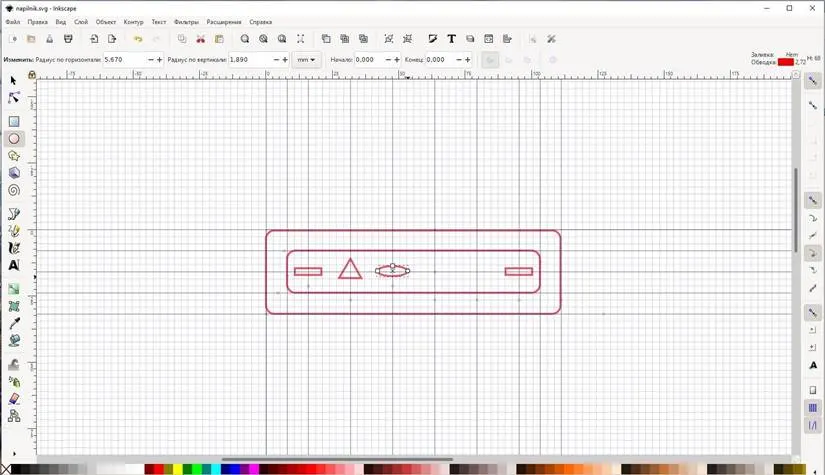

Правее треугольника на шесть клеток нарисуем эллипс. Для точного расположения эллипса относительно пересечения направляющих следует перед началом построения эллипса нажать и удерживать на клавиатуре клавишу «Shift»

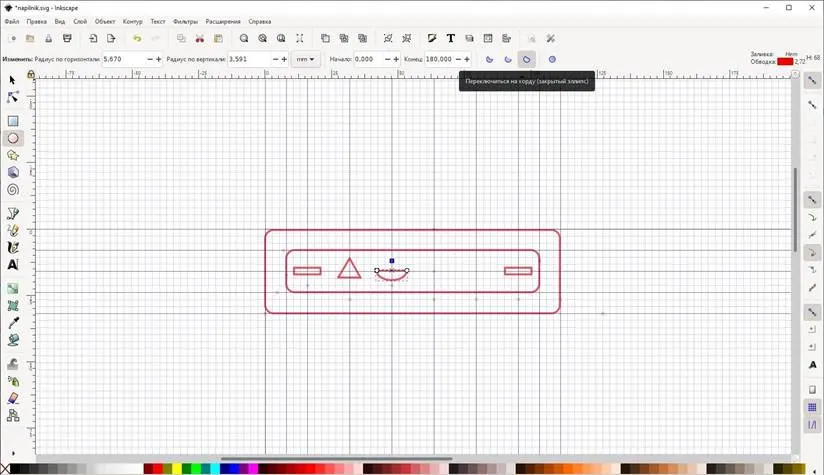

Для того, чтобы получить часть эллипса следует выбрать маленькую окружность с правой стороны эллипса и, нажав и удерживая левую кнопку мыши, провести курсор в левую сторону до нужной величины дуги. Далее следует в правой стороне меню переключиться на опцию «закрытый эллипс».

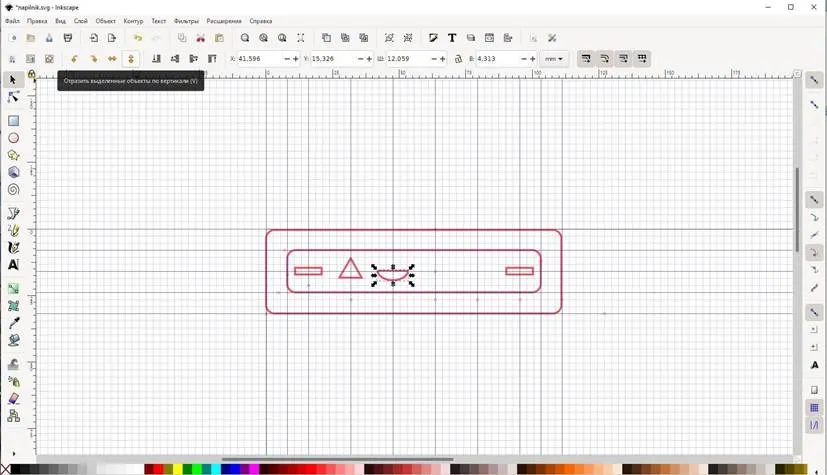

Переходим в опцию «выделить и трансформировать объекты» и с помощью кнопки «Отразить выделенные объекты по вертикали» переворачиваем выбранный объект
При корректном исполнении операций получим данный внешний вид
Правее эллипса на шесть клеток нарисуем окружность. Для точного расположения окружности относительно пересечения направляющих следует перед началом построения окружности нажать и удерживать на клавиатуре клавиши «Shift» и «Ctrl»

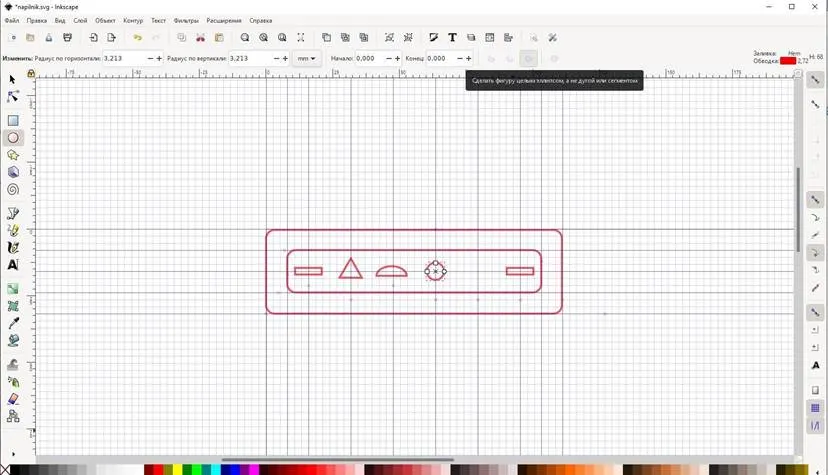

Для того, чтобы окружность получилась замкнутой выберем опцию «Сделать фигуру целым эллипсом, а не дугой или сегментом»

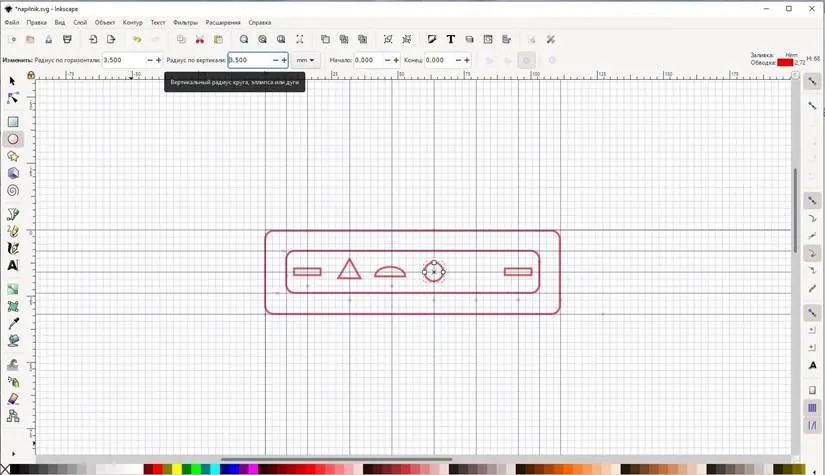

В строке «Изменить» выберем радиусы по вертикали и горизонтали
3.5mm

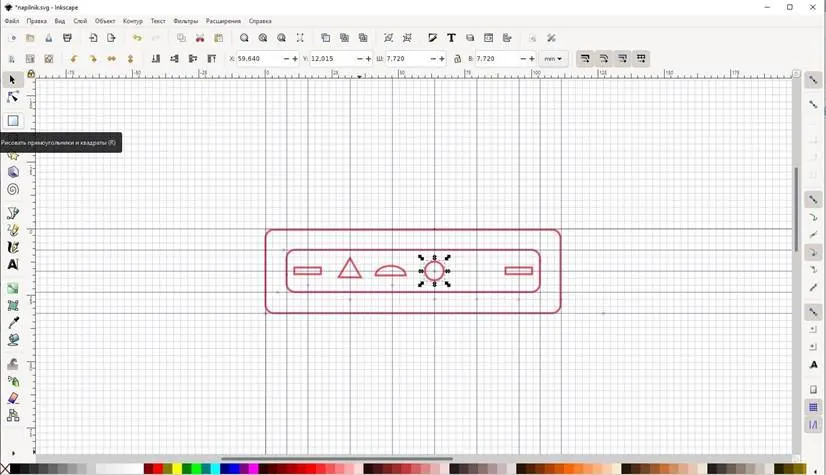

Выбираем примитив «Рисовать прямоугольники и квадраты»

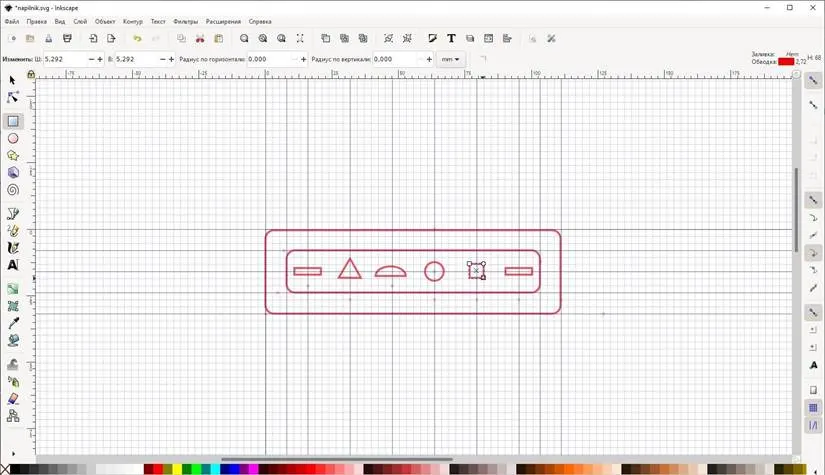

Правее окружности на шесть клеток нарисуем квадрат. Не забываем удерживать нажатыми клавиши «Shift» и «Ctrl»

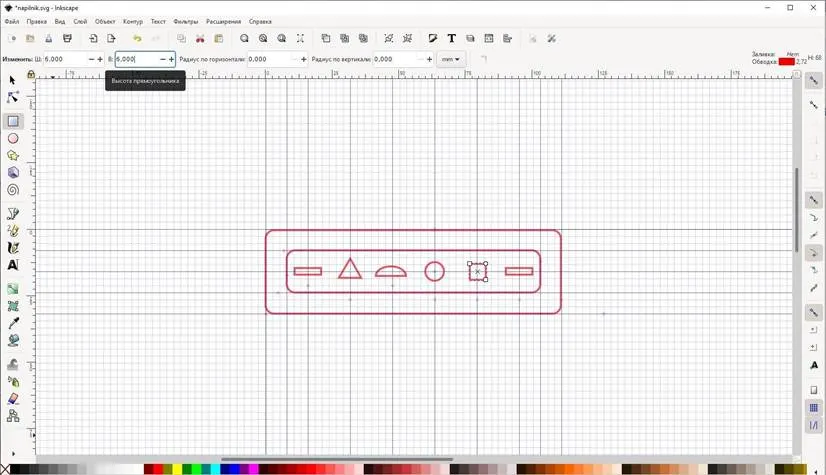

Выбираем стороны квадрата равными 6 mm

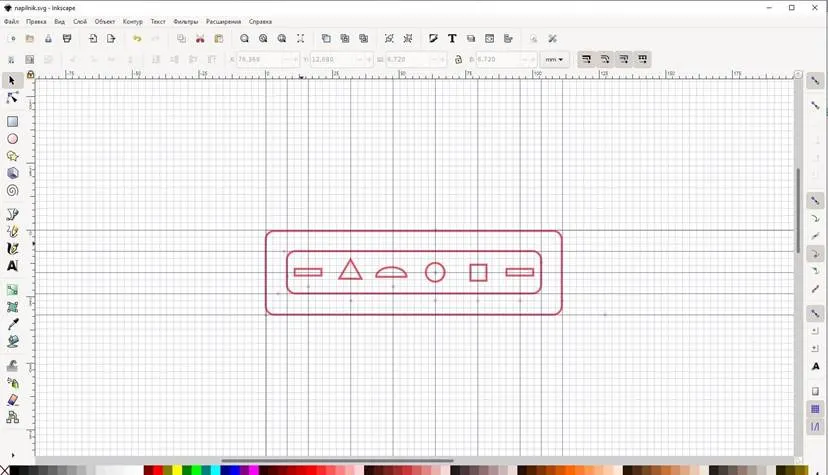

Для построения использовались только примитивы. Построения в Inkscape закончены, переходим к построению 3D-модели

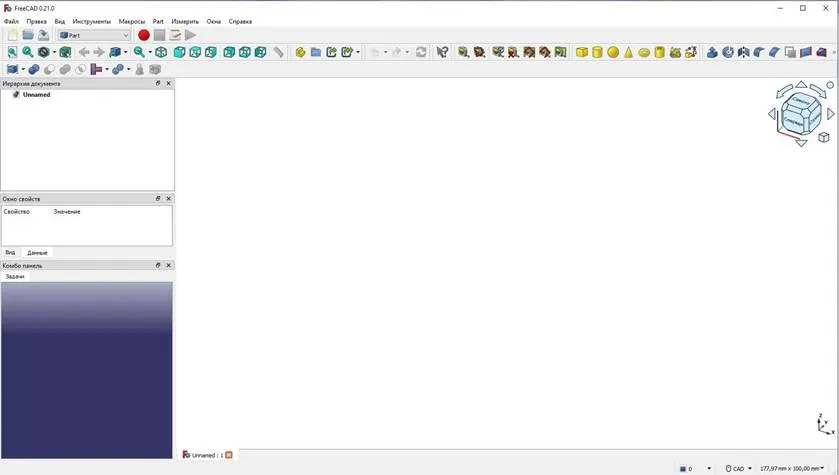

Открываем программу параметрического моделирования FreeCAD. Создаем новый файл, выбираем верстак PART

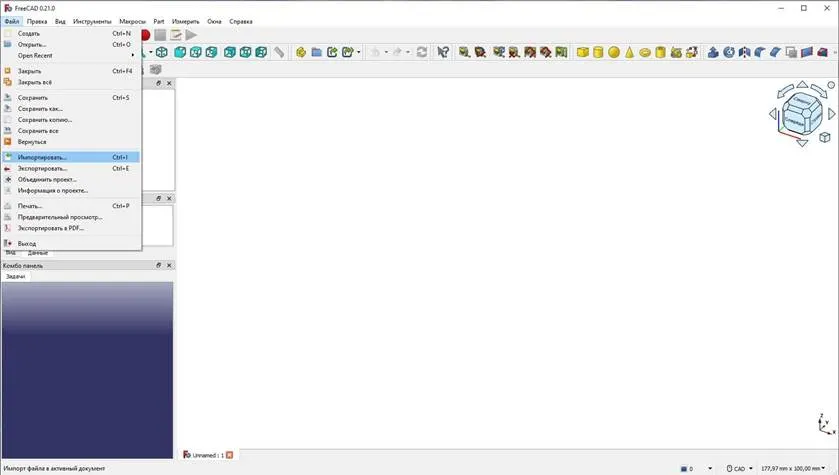

В меню «Файл» выбираем опцию «Импортировать»

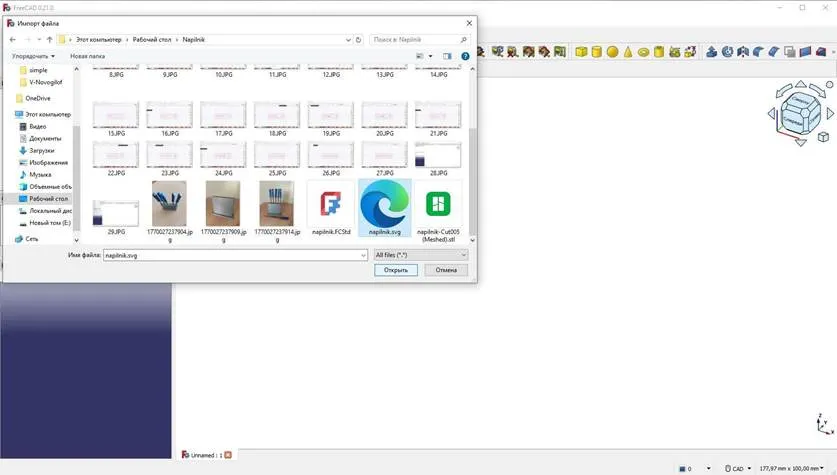

В всплывающем окне находим сохраненный ранее файл с расширением «svg», подтверждаем выбор.

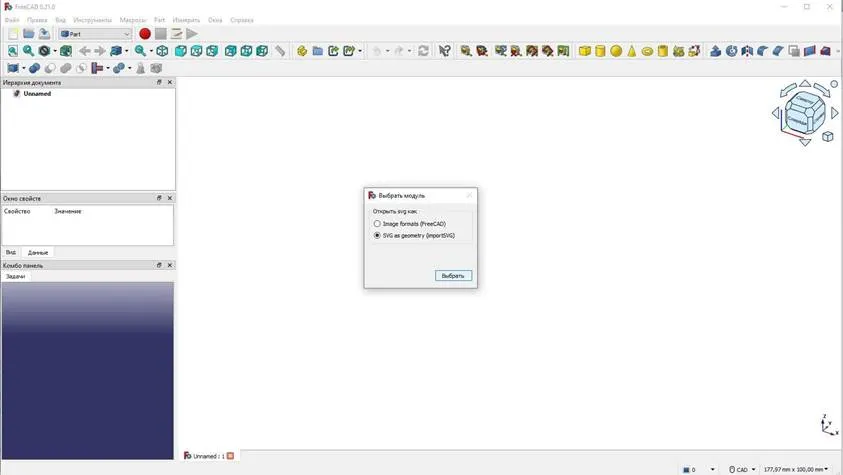

В рабочей области экрана появится окно «Выбрать модуль», выбираем опцию «SVG as geometry», подтверждаем выбор.

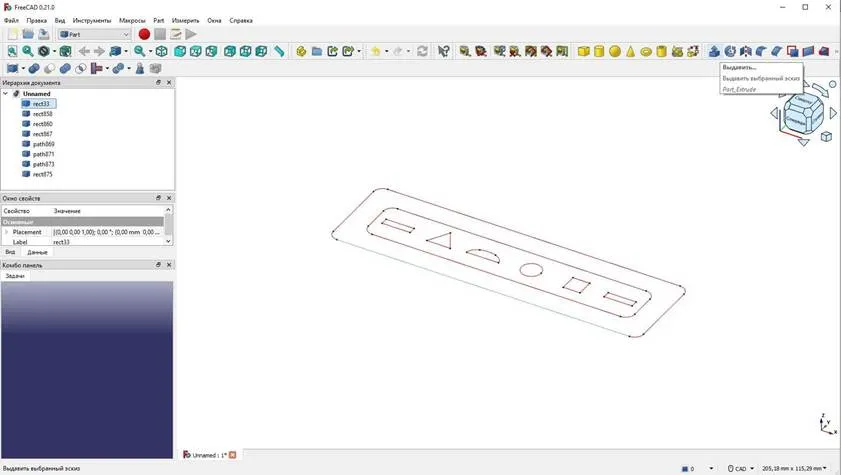

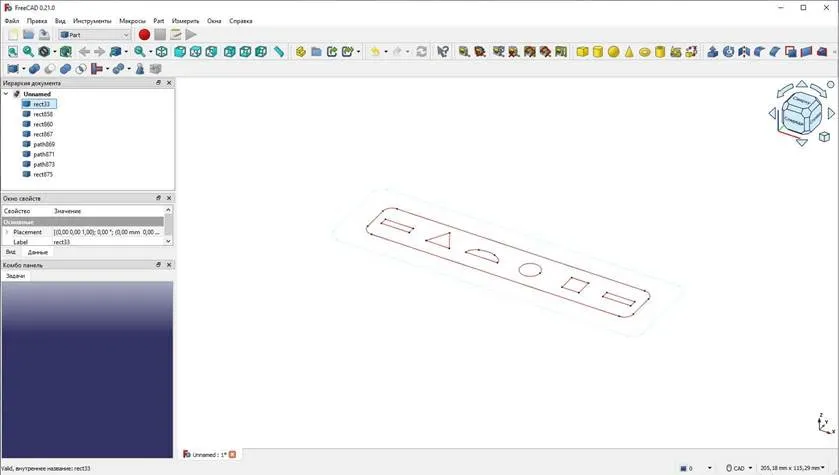

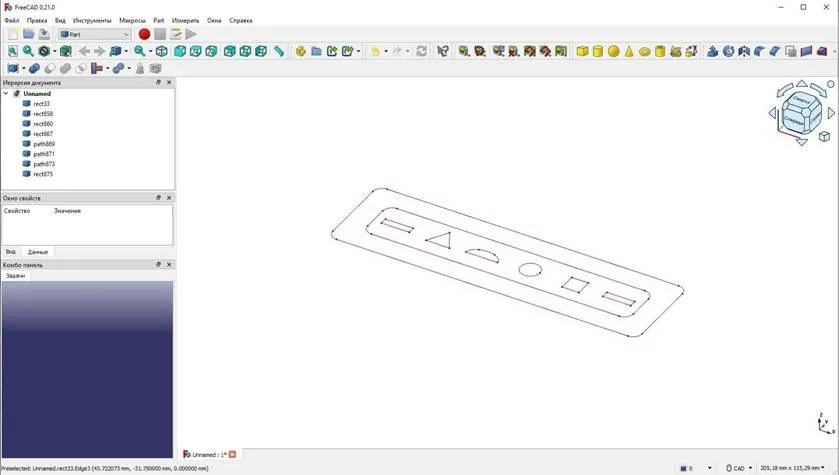

В рабочем окне появляются контуры сделанных фигур.
В левой части экрана, в «Комбо-панели» выбираем опцию «Модель». Здесь расположен список замкнутых фигур. Выбираем внешний контур, изменение цвета подсветки означает, что фигура выбрана
В горизонтальной строке выбираем инструмент «выдавить»

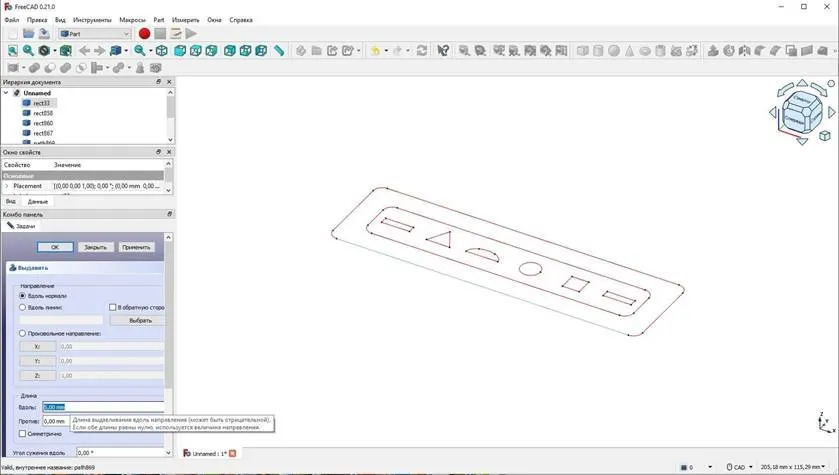

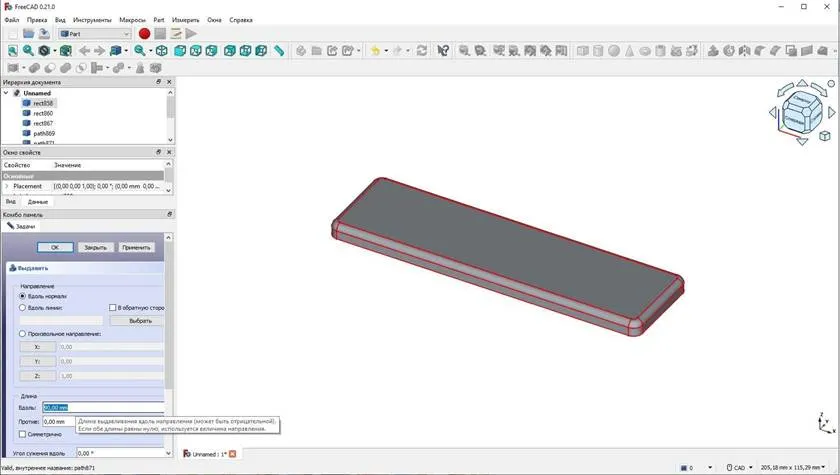

В «комбо-панели» открывается окно «задачи». В строке «Длина» выбираем требуемую величину выдавливания (5mm) и подтверждаем выбор.

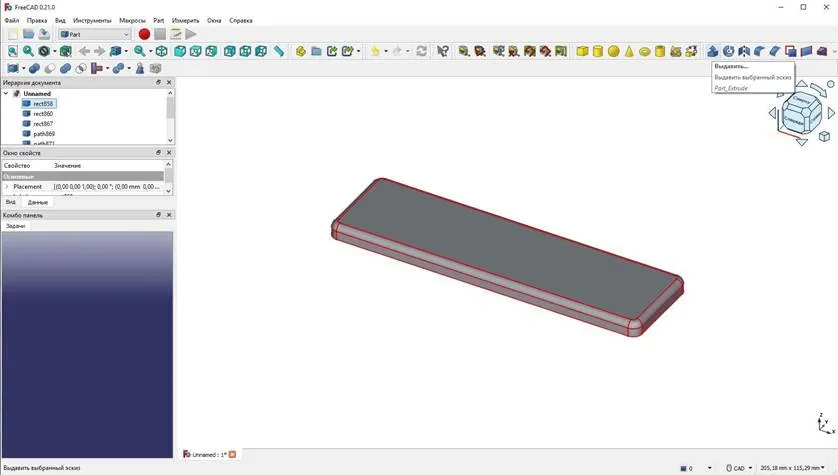

В рабочей области появится обработанное операцией «Выдавливание» «Тело»

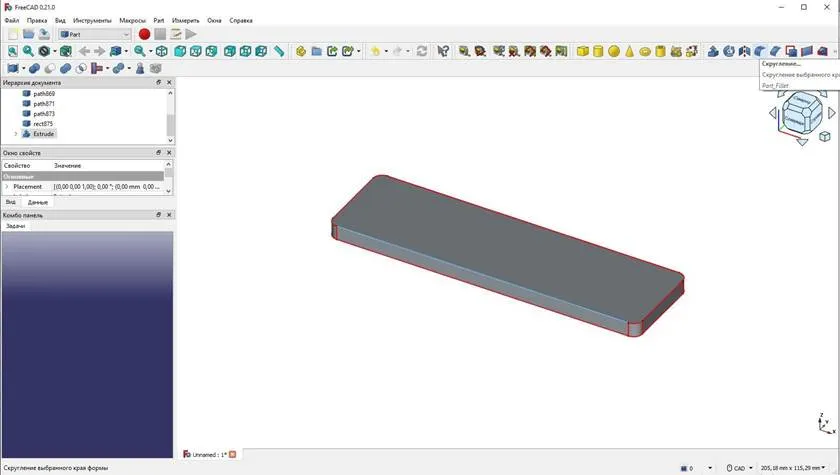

Подведем курсор одной из верхних граней и отметим её. Выбранная грань изменит цвет.
Выберем инструмент «Скругление»

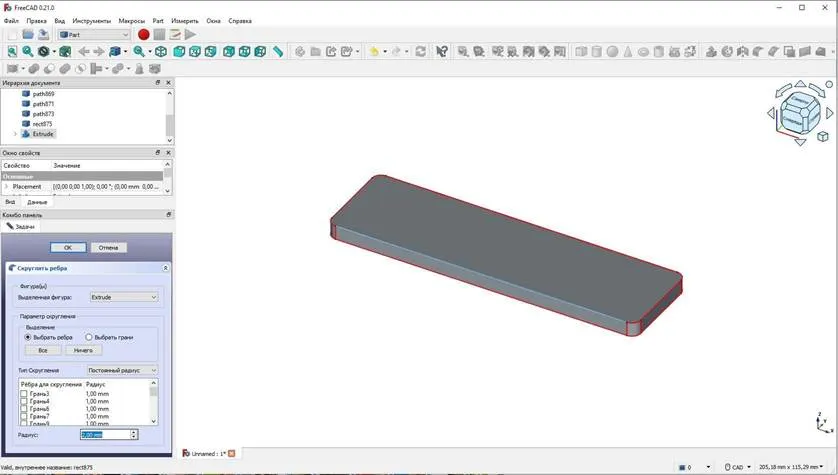

В нижней части «Комбо-панели» установим величину скругления равной
2 mm

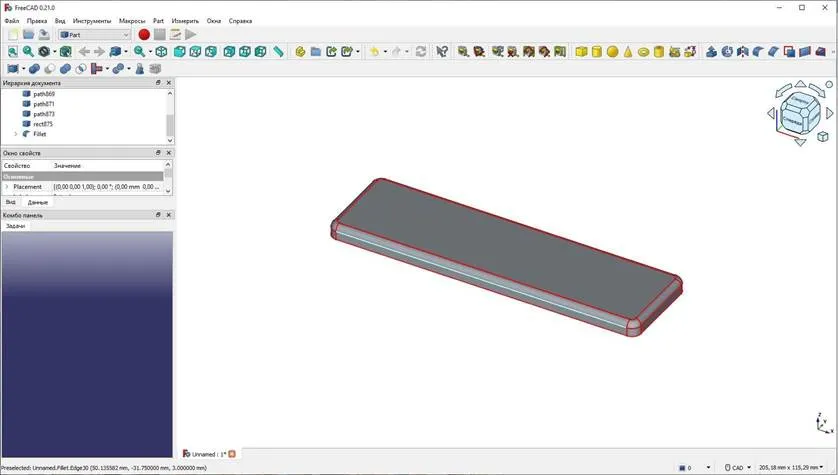

Подтверждаем операцию. В результате получили скругление верхней части тела.
В окне «Модель» «Комбо-панели» выбираем фигуру второго прямоугольника. Она подсветится другим цветом.
В горизонтальной строке выбираем инструмент «выдавить»
В «комбо-панели» открывается окно «задачи». В строке «Длина» выбираем требуемую величину выдавливания (90 mm) и подтверждаем выбор.

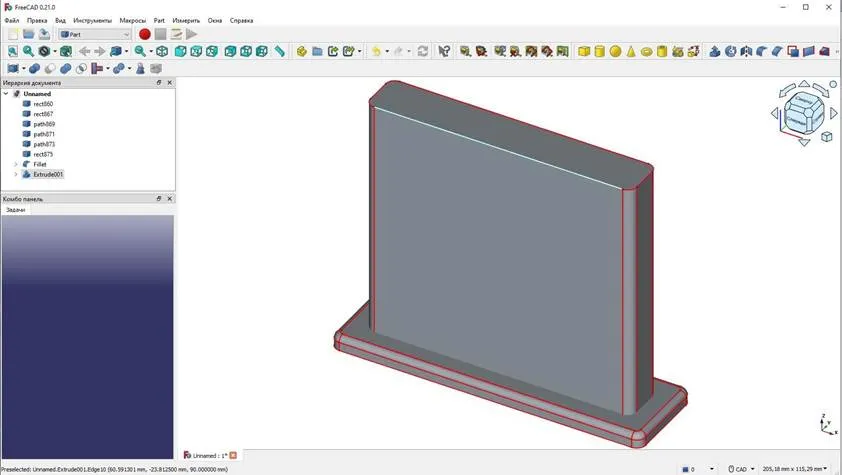

В рабочей области появится обработанное операцией «Выдавливание» «Тело»
Подведем курсор одной из верхних граней и отметим её. Выбранная грань изменит цвет.
Выберем инструмент «Скругление», в результате выполнения операции верхняя кромка будет закруглена.

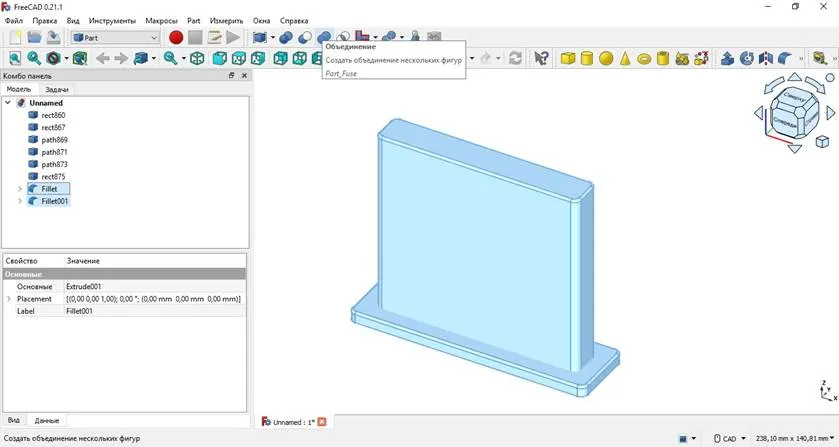

Удерживая клавишу «Ctrl» курсором последовательно выбираем «Fillet» и «Fillet001» в окне «Модель»

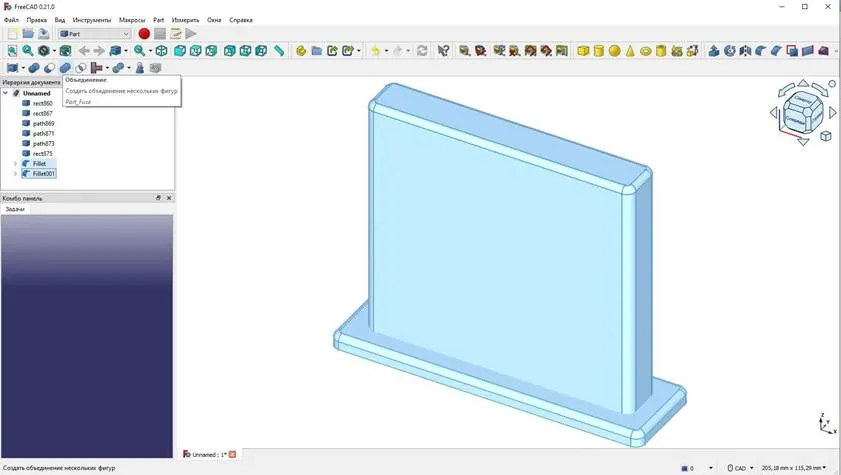

Выбираем булеву операцию «Объединение»
Приступаем к выдавливанию маленьких фигур. Операции будут повторяться для всех шести фигур. Выбираем первую фигуру.

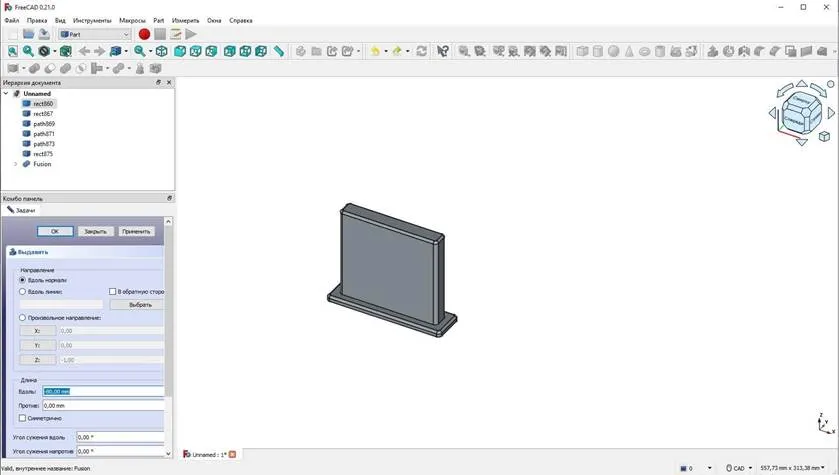

Выдавливаем первую фигуру на 80 mm.

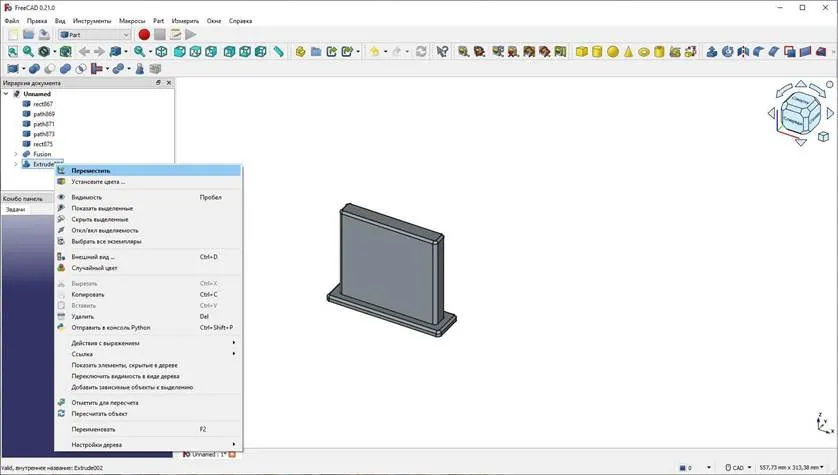

Вместо выдавленной фигуры в окне моделей появится строка «Extrude00X», выбираем эту строку и нажимаем правую кнопку мыши. В всплывающем окне выбираем строку «Переместить», подтверждаем выбор.

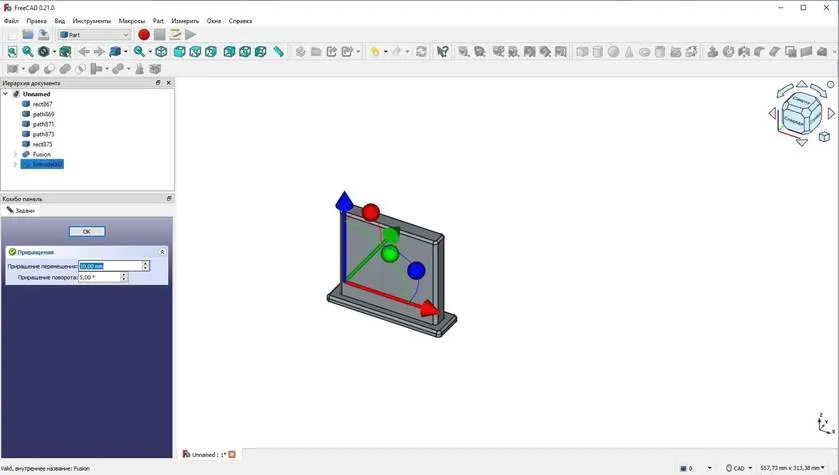

В окне «Задачи» «Комбо-панели» выбираем «Приращение перемещения» величину 10 mm. Подводим курсор к синей стрелке и двигаем курсор вверх.

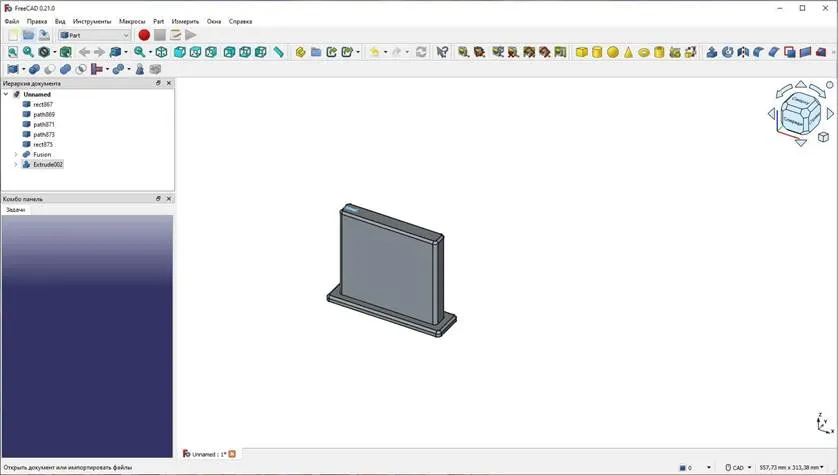

В верхней части модели появится подсвеченное прямоугольное тело. Подтверждаем выбор.

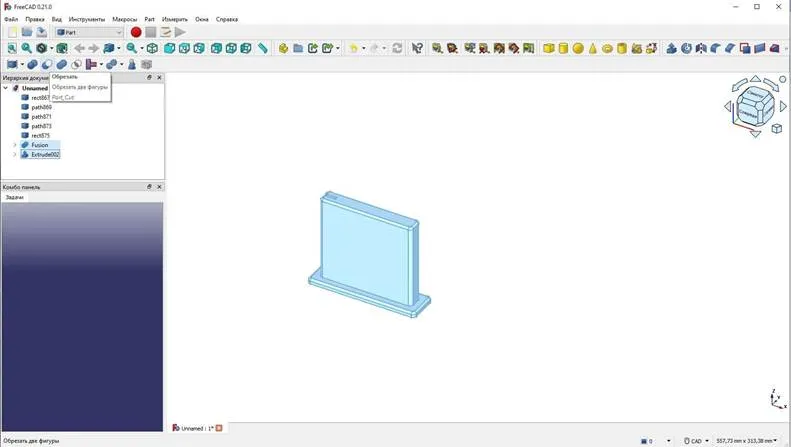

Настало время применить булеву операцию «обрезать». Данную операцию можно проводить только для двух тел. Первым выделяют тело из которого будут вырезать второе тело. Вторым то тело, которое вырезают. Порядок выделения неизменен. В окне «Модель» выбираем тело «Fusion». Нажимаем и удерживаем на клавиатуре клавишу «Ctrl» и выбираем тело «Extrude002». Выбранные тела подсвечены другим цветом. Выбираем операцию «обрезать»
Выбираем следующую фигуру. Треугольник подсвечивается другим цветом. Выдавливаем его на 80 мм. Перемещаем вверх на 10 mm.
Применяем булеву операцию «Обрезать».

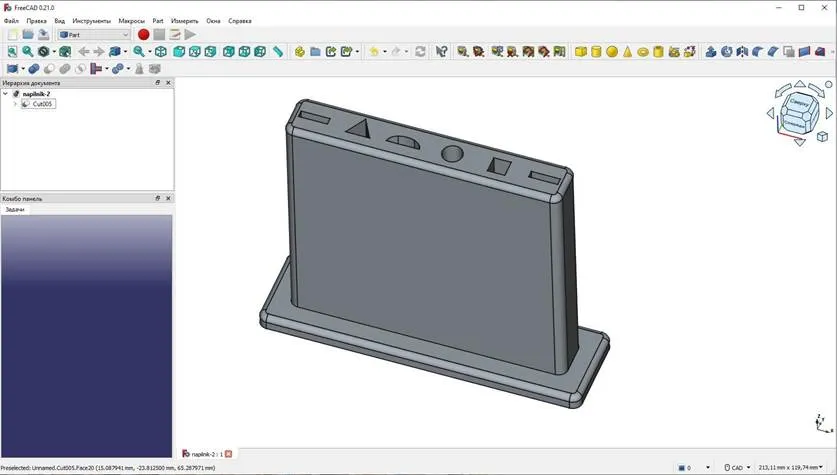

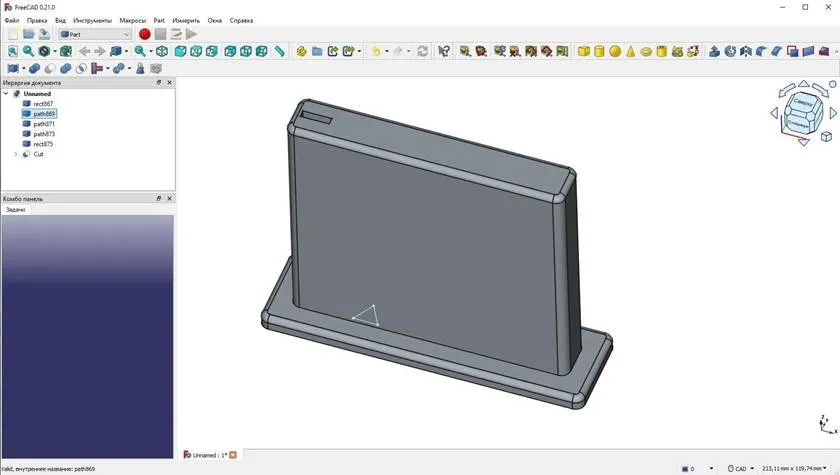

После успешного выполнения всех операций получится 3D-модель подставки для надфилей.
Печатаем подставку на 3D-принтере.
Спасибо за внимание!
