Описание презентации по отдельным слайдам:

1 слайд

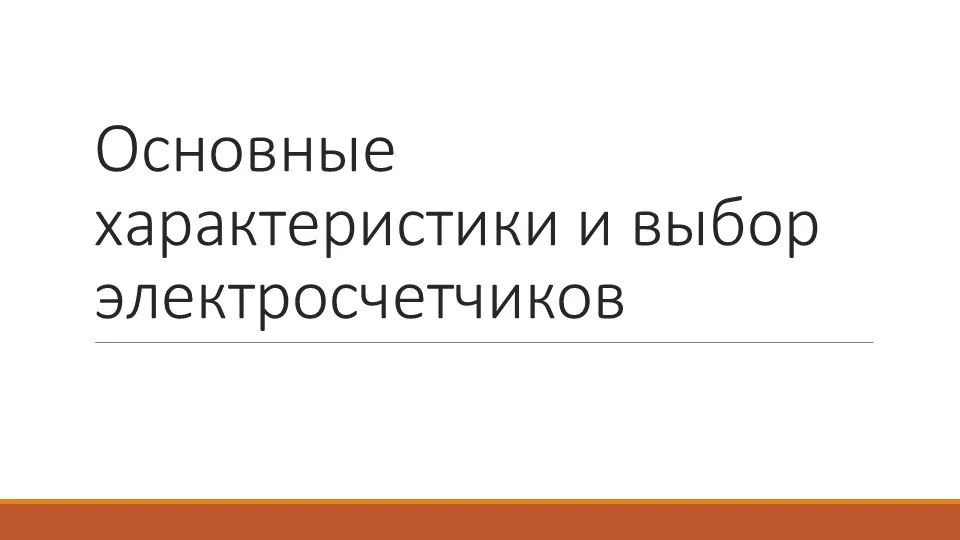

Основные характеристики и выбор электросчетчиков
2 слайд

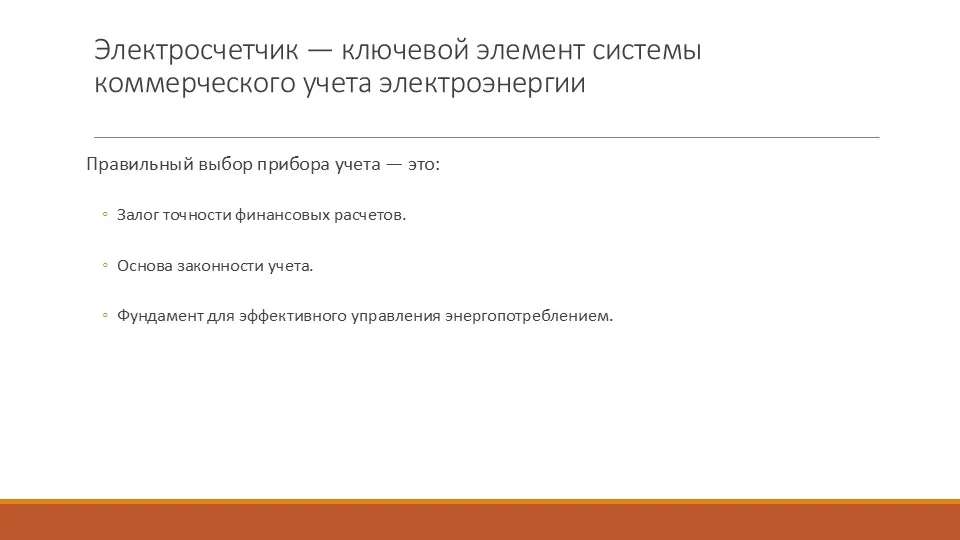

Электросчетчик — ключевой элемент системы коммерческого учета электроэнергии

Правильный выбор прибора учета — это:

Залог точности финансовых расчетов.

Основа законности учета.

Фундамент для эффективного управления энергопотреблением.
3 слайд

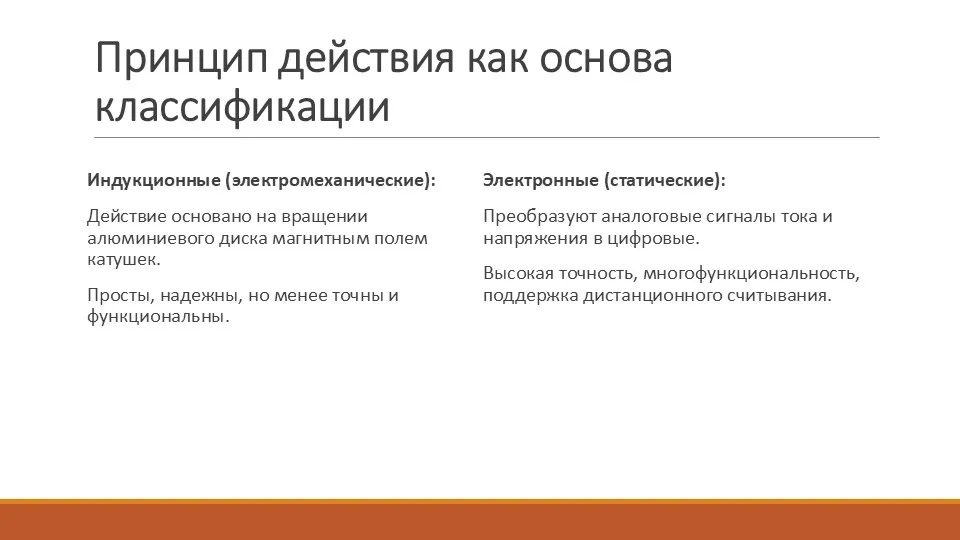

Принцип действия как основа классификации
Индукционные (электромеханические):
Действие основано на вращении алюминиевого диска магнитным полем катушек.
Просты, надежны, но менее точны и функциональны.

Электронные (статические):
Преобразуют аналоговые сигналы тока и напряжения в цифровые.
Высокая точность, многофункциональность, поддержка дистанционного считывания.
4 слайд

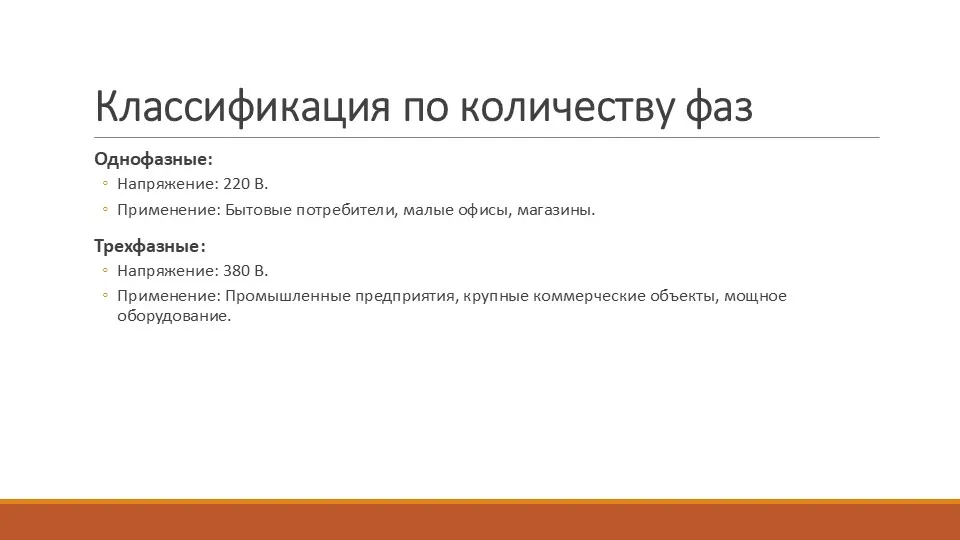

Классификация по количеству фаз
Однофазные:
Напряжение: 220 В.
Применение: Бытовые потребители, малые офисы, магазины.
Трехфазные:
Напряжение: 380 В.
Применение: Промышленные предприятия, крупные коммерческие объекты, мощное оборудование.
5 слайд

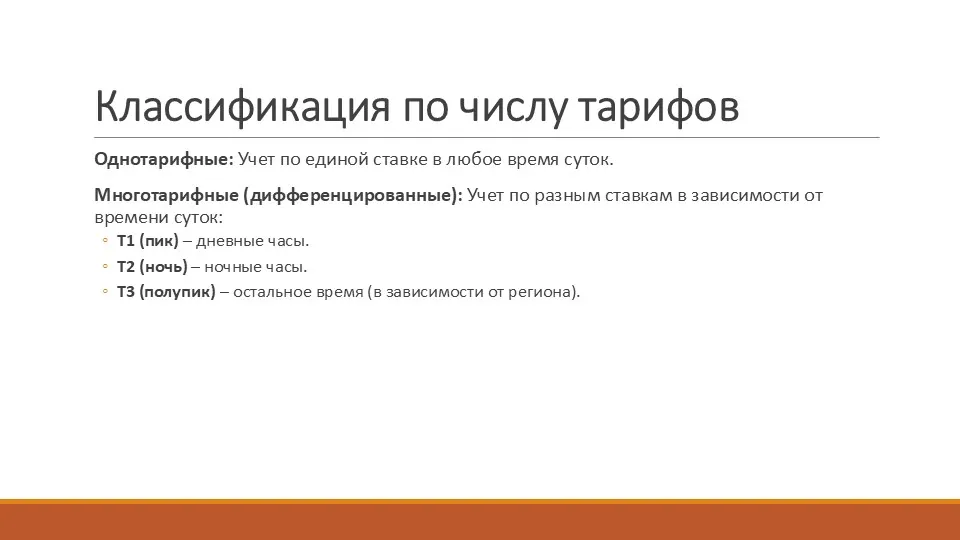

Классификация по числу тарифов
Однотарифные: Учет по единой ставке в любое время суток.
Многотарифные (дифференцированные): Учет по разным ставкам в зависимости от времени суток:
T1 (пик) – дневные часы.
T2 (ночь) – ночные часы.
T3 (полупик) – остальное время (в зависимости от региона).
6 слайд

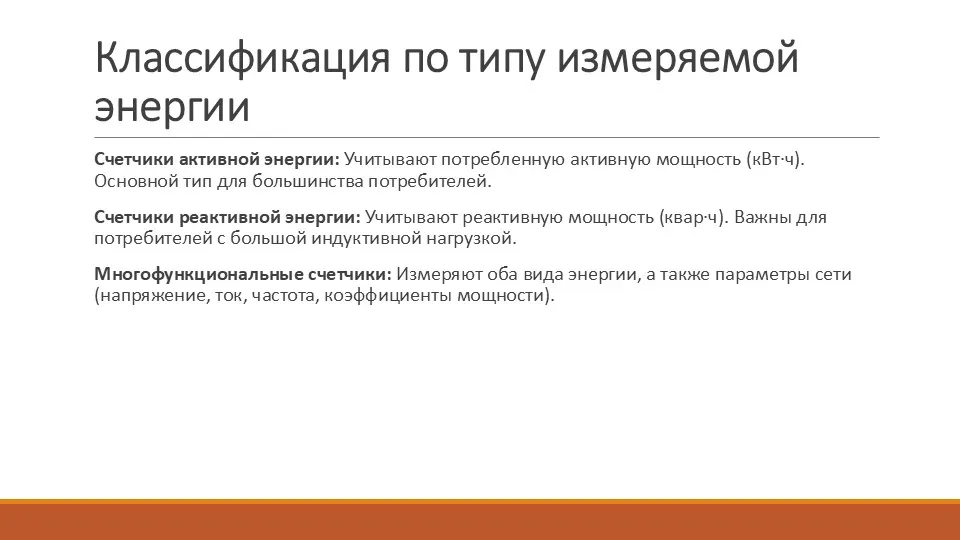

Классификация по типу измеряемой энергии
Счетчики активной энергии: Учитывают потребленную активную мощность (кВт·ч). Основной тип для большинства потребителей.
Счетчики реактивной энергии: Учитывают реактивную мощность (квар·ч). Важны для потребителей с большой индуктивной нагрузкой.
Многофункциональные счетчики: Измеряют оба вида энергии, а также параметры сети (напряжение, ток, частота, коэффициенты мощности).
7 слайд

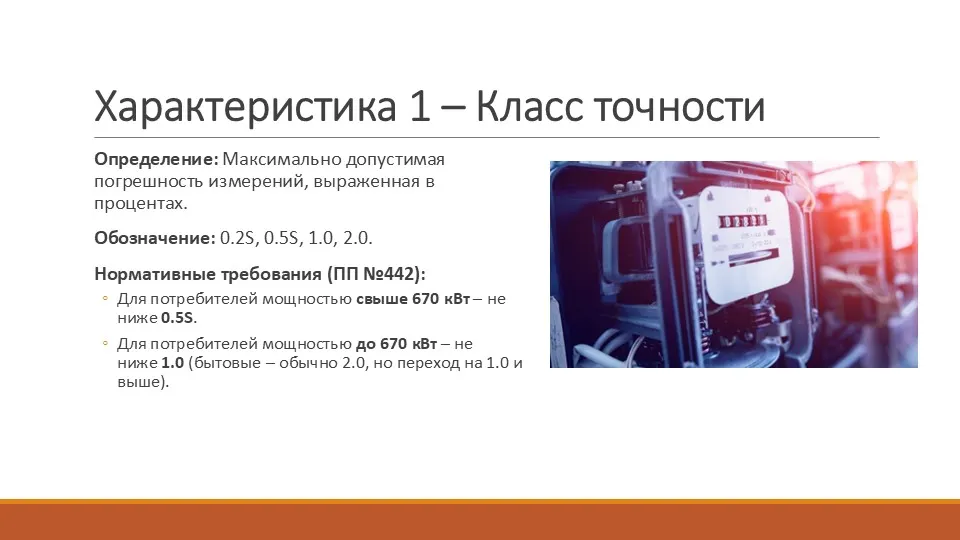

Характеристика 1 – Класс точности
Определение: Максимально допустимая погрешность измерений, выраженная в процентах.
Обозначение: 0.2S, 0.5S, 1.0, 2.0.
Нормативные требования (ПП №442):
Для потребителей мощностью свыше 670 кВт – не ниже 0.5S.
Для потребителей мощностью до 670 кВт – не ниже 1.0 (бытовые – обычно 2.0, но переход на 1.0 и выше).
8 слайд

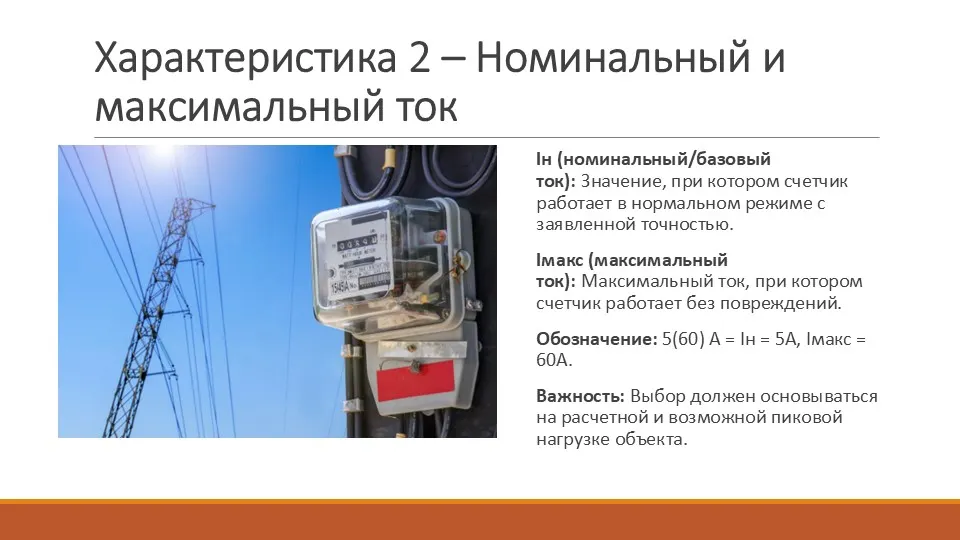

Характеристика 2 – Номинальный и максимальный ток
Iн (номинальный/базовый ток): Значение, при котором счетчик работает в нормальном режиме с заявленной точностью.
Iмакс (максимальный ток): Максимальный ток, при котором счетчик работает без повреждений.
Обозначение: 5(60) А = Iн = 5А, Iмакс = 60А.
Важность: Выбор должен основываться на расчетной и возможной пиковой нагрузке объекта.
9 слайд

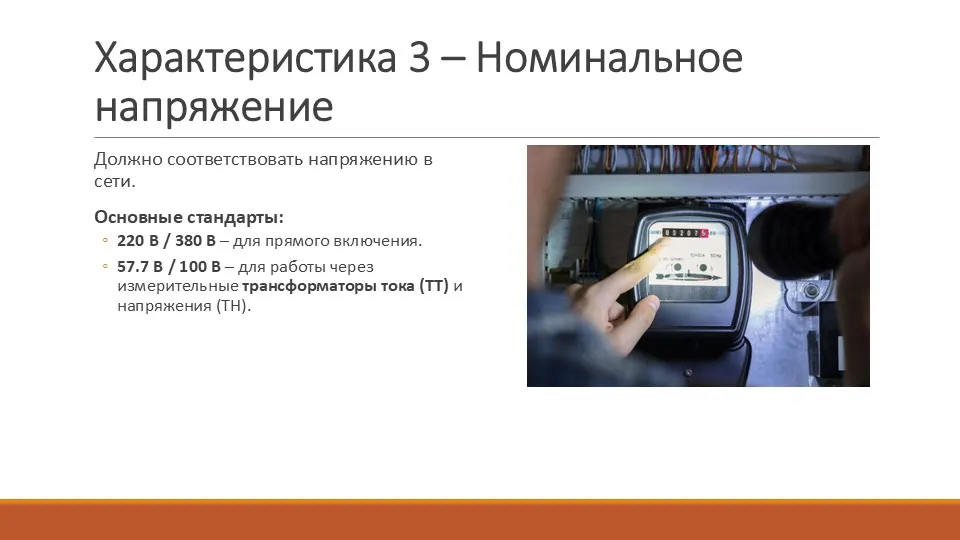

Характеристика 3 – Номинальное напряжение
Должно соответствовать напряжению в сети.
Основные стандарты:
220 В / 380 В – для прямого включения.
57.7 В / 100 В – для работы через измерительные трансформаторы тока (ТТ) и напряжения (ТН).
10 слайд

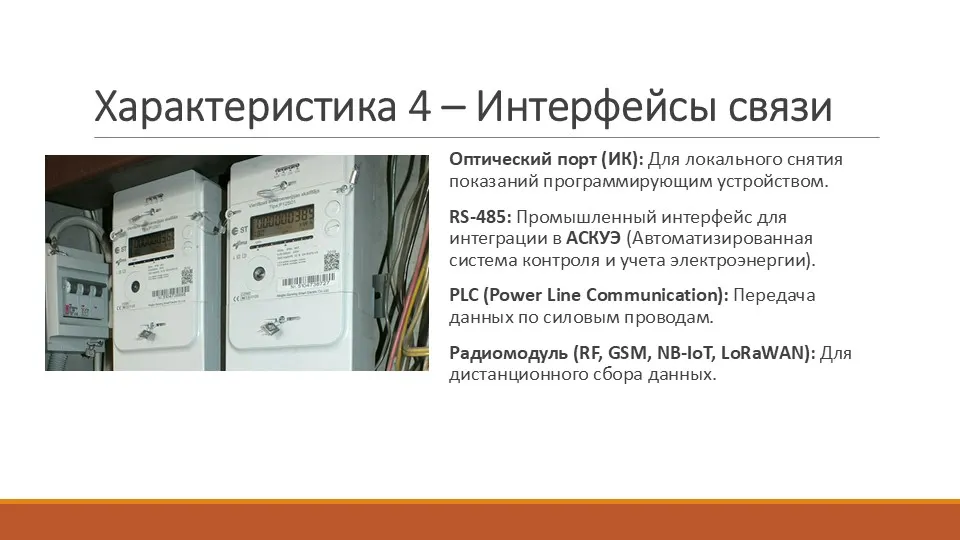

Характеристика 4 – Интерфейсы связи
Оптический порт (ИК): Для локального снятия показаний программирующим устройством.
RS-485: Промышленный интерфейс для интеграции в АСКУЭ (Автоматизированная система контроля и учета электроэнергии).
PLC (Power Line Communication): Передача данных по силовым проводам.
Радиомодуль (RF, GSM, NB-IoT, LoRaWAN): Для дистанционного сбора данных.
11 слайд

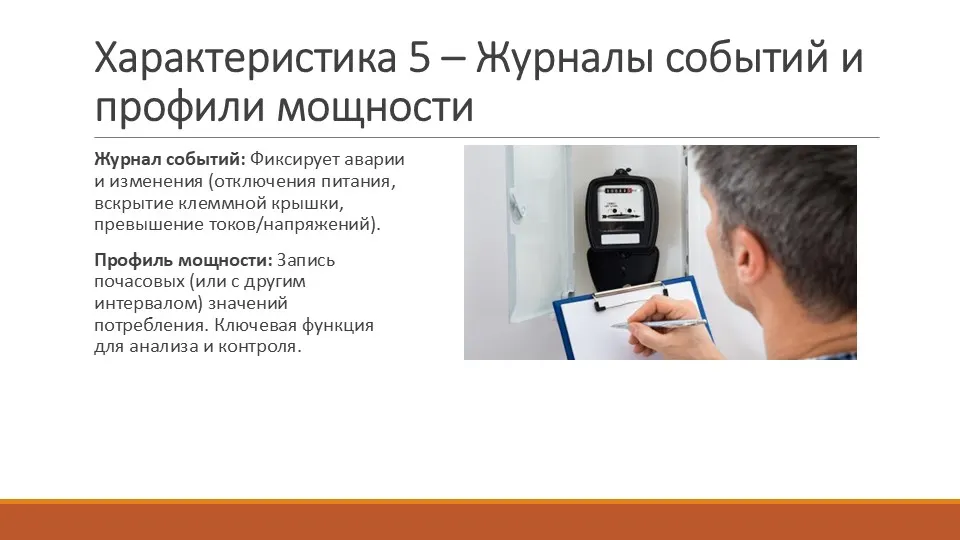

Характеристика 5 – Журналы событий и профили мощности
Журнал событий: Фиксирует аварии и изменения (отключения питания, вскрытие клеммной крышки, превышение токов/напряжений).
Профиль мощности: Запись почасовых (или с другим интервалом) значений потребления. Ключевая функция для анализа и контроля.
12 слайд

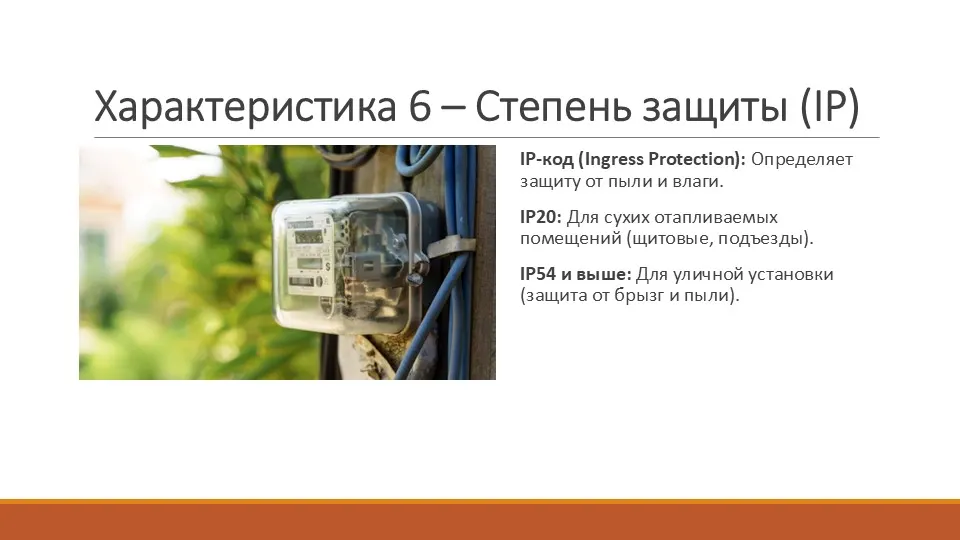

Характеристика 6 – Степень защиты (IP)
IP-код (Ingress Protection): Определяет защиту от пыли и влаги.
IP20: Для сухих отапливаемых помещений (щитовые, подъезды).
IP54 и выше: Для уличной установки (защита от брызг и пыли).
13 слайд

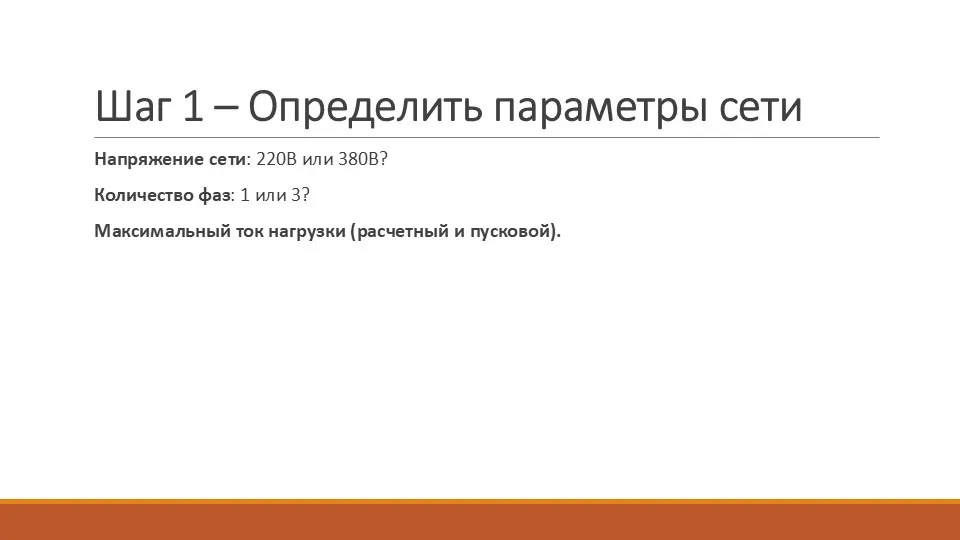

Шаг 1 – Определить параметры сети
Напряжение сети: 220В или 380В?
Количество фаз: 1 или 3?
Максимальный ток нагрузки (расчетный и пусковой).
14 слайд

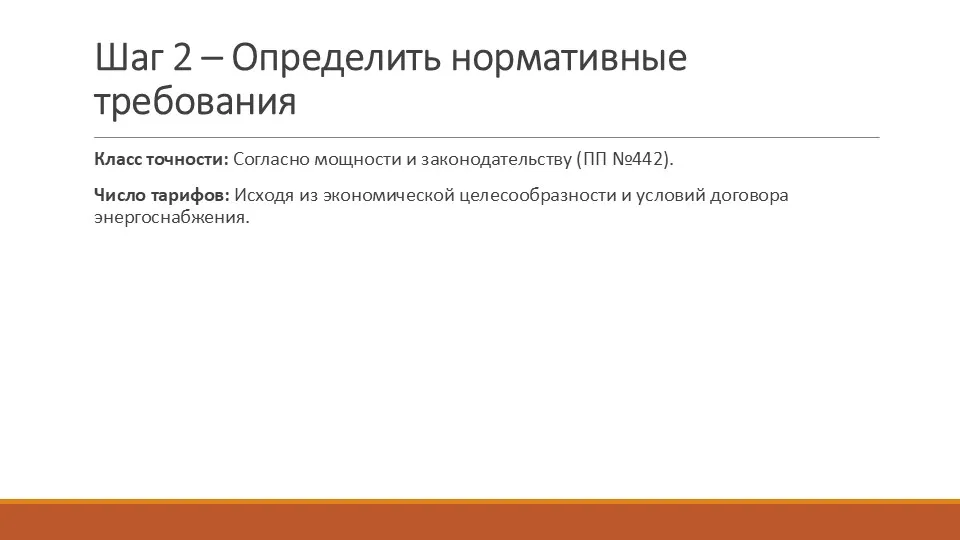

Шаг 2 – Определить нормативные требования

Класс точности: Согласно мощности и законодательству (ПП №442).
Число тарифов: Исходя из экономической целесообразности и условий договора энергоснабжения.
15 слайд

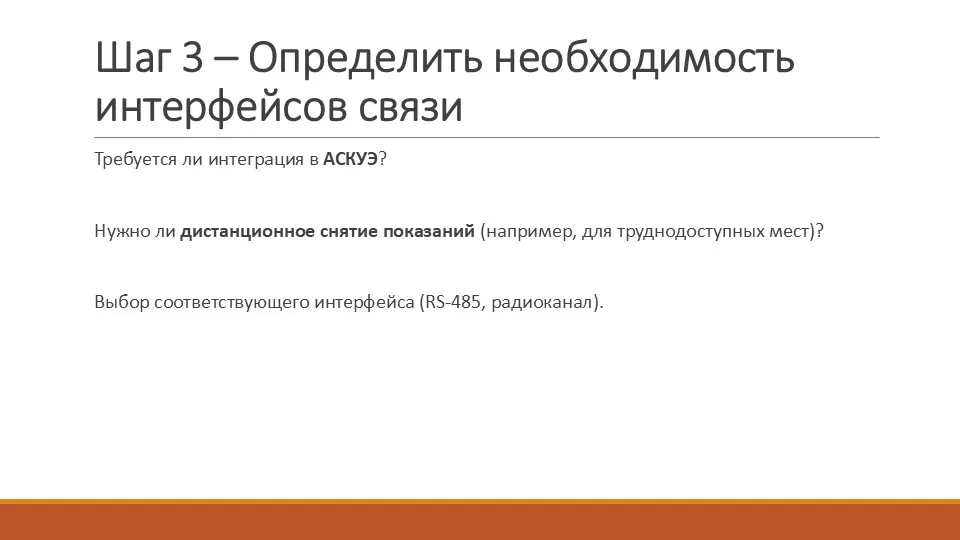

Шаг 3 – Определить необходимость интерфейсов связи
Требуется ли интеграция в АСКУЭ?

Нужно ли дистанционное снятие показаний (например, для труднодоступных мест)?

Выбор соответствующего интерфейса (RS-485, радиоканал).
16 слайд

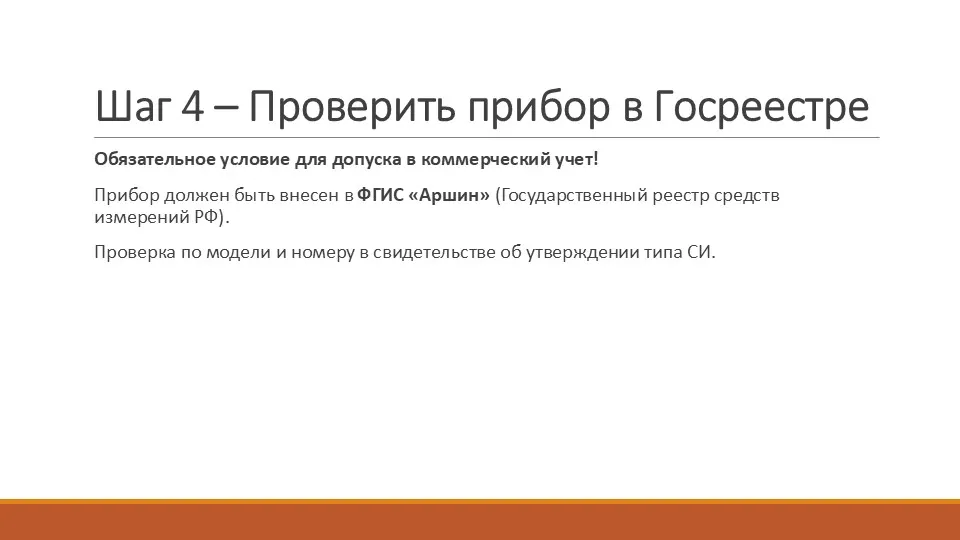

Шаг 4 – Проверить прибор в Госреестре
Обязательное условие для допуска в коммерческий учет!
Прибор должен быть внесен в ФГИС «Аршин» (Государственный реестр средств измерений РФ).
Проверка по модели и номеру в свидетельстве об утверждении типа СИ.
17 слайд

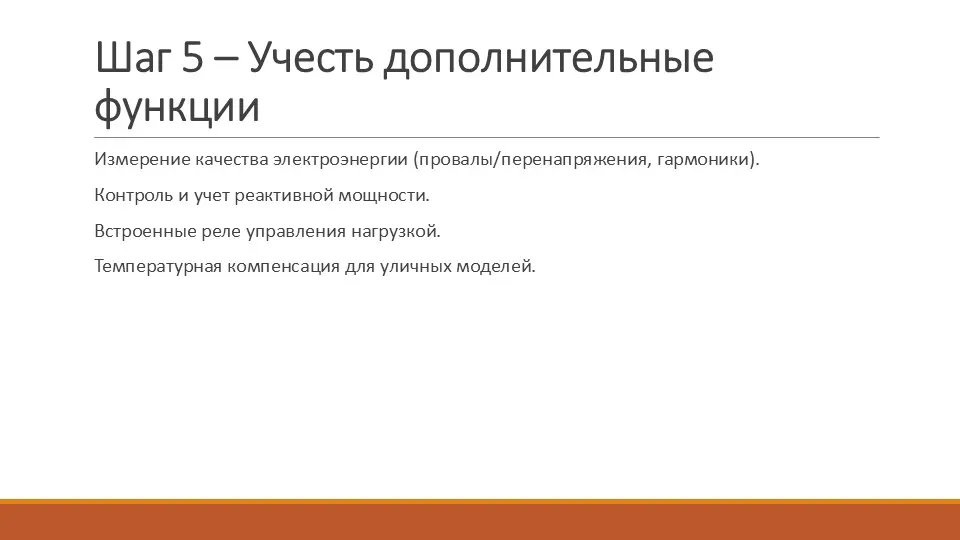

Шаг 5 – Учесть дополнительные функции
Измерение качества электроэнергии (провалы/перенапряжения, гармоники).
Контроль и учет реактивной мощности.
Встроенные реле управления нагрузкой.
Температурная компенсация для уличных моделей.
18 слайд

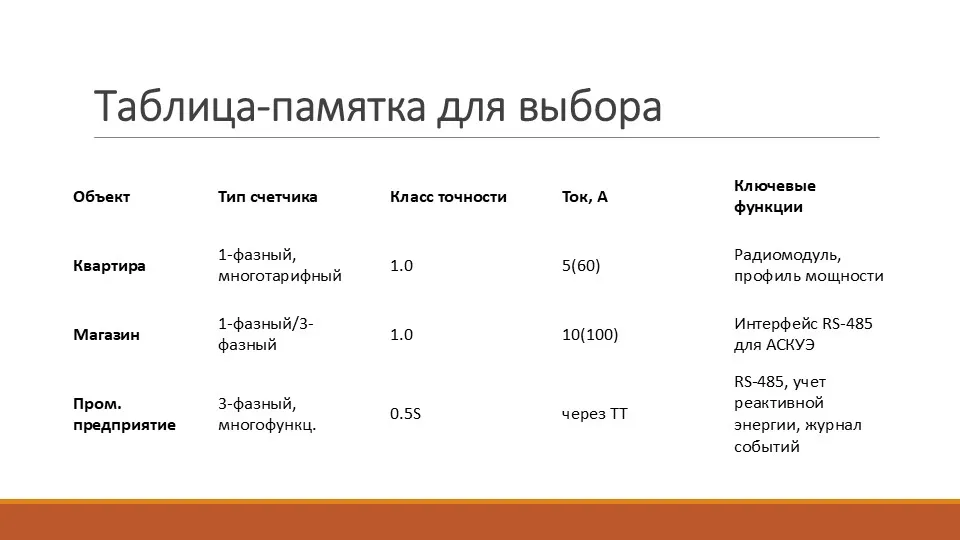

Таблица-памятка для выбора
19 слайд

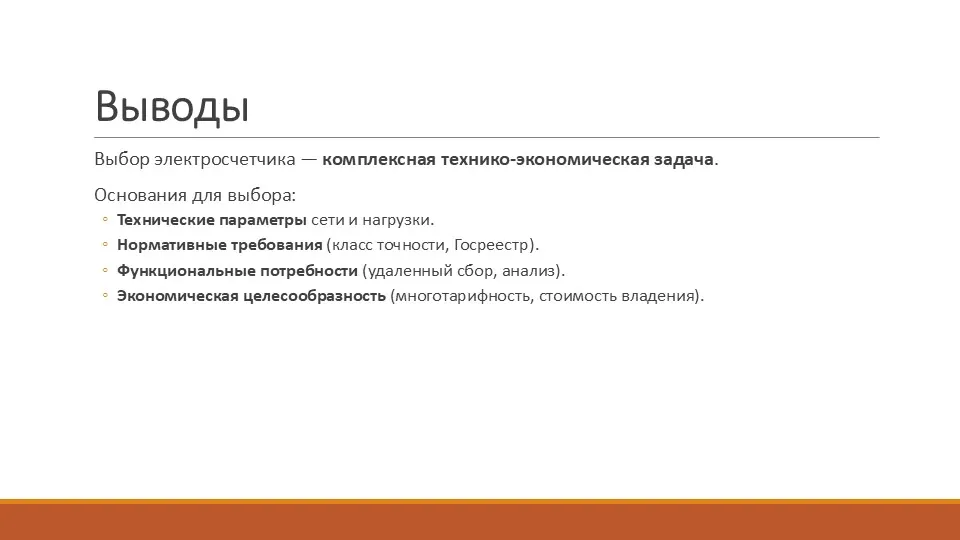

Выводы
Выбор электросчетчика — комплексная технико-экономическая задача.
Основания для выбора:
Технические параметры сети и нагрузки.
Нормативные требования (класс точности, Госреестр).
Функциональные потребности (удаленный сбор, анализ).
Экономическая целесообразность (многотарифность, стоимость владения).
20 слайд

Спасибо за внимание!

Основные характеристики и выбор электросчетчиков
