Практическая работа 21

Построение диаграмм в Ms Excel

Цель работы: закрепить навыки выбора подходящего типа и построения диаграмм для конкретной задачи в MS Excel. Оборудование (приборы, материалы, дидактическое обеспечение):

персональный компьютер, методические рекомендации к выполнению работы, задание и образец для проведения практической работы

Компьютерные программы: Компьютерные программы Windows XP и Ms Excel

Содержание работы.

Основные понятия

1                    Диаграммы - это графический способ представления числовых данных, находящихся на листе, удобный для анализа и сравнения.

2                    Данные, которые расположены в столбцах или строках, можно изобразить в виде гистограммы. Гистограммы используются для демонстрации изменений данных за определенный период времени или для иллюстрирования

сравнения объектов. В гистограммах категории обычно формируются по горизонтальной оси, а значения — по вертикальной.

3                    Данные, которые расположены в столбцах или строках, можно изобразить в виде графика. Графики позволяют изображать непрерывное изменение данных с течением времени в едином масштабе; таким образом, они идеально подходят для изображения трендов изменения

данных с равными интервалами. На графиках категории данных равномерно распределены вдоль горизонтальной оси, а значения равномерно распределены вдоль вертикальной оси.

4                    Данные, которые расположены в одном столбце или строке, можно изобразить в виде круговой диаграммы. Круговая диаграмма демонстрирует размер           элементов одного ряда данных пропорционально сумме элементов.

Точки данных  на круговой диаграмме выводятся в виде

процентов от всего круга.

5                    Данные, которые расположены в столбцах или строках, можно изобразить в виде линейчатой диаграммы. Линейчатые диаграммы иллюстрируют сравнение отдельных элементов. Линейчатые диаграммы рекомендуется использовать, если:

–                    Метки осей имеют большую длину.

–                    Выводимые значения представляют собой длительности.

6                     Данные, которые расположены в столбцах или строках, можно изобразить в виде диаграммы с областями. Диаграммы с областями иллюстрируют величину изменений в зависимости от времени и могут использоваться для привлечения внимания к суммарному значению в

соответствии с трендом. Отображая сумму значений рядов, такая диаграмма наглядно показывает вклад каждого ряда.

7                     Перед тем, как строить диаграмму, надо внести нужные для отображения данные в таблицу. После того, как таблица подготовлена, следует определиться с типом диаграммы. Отдельный мастер диаграмм в Excel 2010 отсутствует, а все инструменты управления ими теперь находится на ленте во вкладке "Вставка".

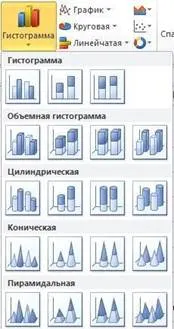

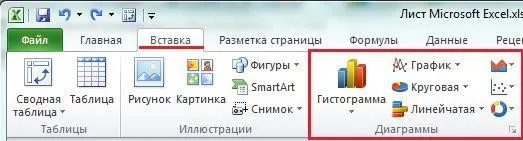

8                     Перейти на вкладку "Вставка" в раздел "Диаграммы"; выделить курсором таблицу числовых рядов; выбрать тип диаграммы, кликнув по нему; в открывшемся списке возможных вариантов определить нужный внешний вид диаграммы. Все доступные виды можно просмотреть, если нажать кнопку со стрелкой в нижнем правом углу раздела "Диаграмма".

9                     После этого диаграмма будет создана. Построенная таким образом диаграмма отображает заданные параметры, но требует редактирования, чтобы например, добавить название, исправить подписи легенды, настроить внешний вид и прочее. Любой из элементов можно удалить или изменить, кликнув по нему правой кнопкой мыши и выбрав из контекстного меню нужное действие.

10                Во вновь созданной диаграмме можно выполнить следующее:

‒ изменить внешний вид осей - промежутки между рядами значений, масштаб, добавить на оси метки делений, скрыть оси и т. д.;

‒ вместо фразы "Названия диаграммы" можно ввести собственное, а также добавить подписи к осям и данным;

‒ добавить коридор колебания или линию тренда, чтобы нагляднее прослеживать изменения показателей;

                ‒        переместить или скрыть легенду, изменить ее элементы;

‒ изменить внешнее оформление - назначить элементам другие цвета или специальные заливки текстурами, добавить эффекты, например, тень, прозрачность, трехмерность и т. п. Можно задать фон области диаграммы, в том числе и загрузить для этого картинку из файла; можно создать замещающий текст, который, если нужно, будет озвучиваться; можно изменить шрифт, отобразить или скрыть любой элемент, а также сделать многое другое. 11  Богатый спектр настроек дает возможность создавать практически любые по дизайну и оформлению диаграммы. Область диаграмм можно перемещать, захватив левой кнопкой мыши, и масштабировать, растягивая за углы.

Задания

Задание 1

Создать таблицу успеваемости некоторой группы студентов из 20 человек по трем предметам (математике, информатике и физике) за 1, 2 семестр и итоговые, вычислить количество пятерок, четверок, троек и двоек по каждому столбцу оценок:

Задание 2

По созданной таблице построить круговые диаграммы успеваемости за год по каждому предмету с указанием процентного отношения каждой оценки на диаграмме.

Задание 3

По таблице построить диаграмму сравнения успеваемости по  предметам.

Задание 4

Построить графики успеваемости по каждому предмету.

Порядок выполнения:

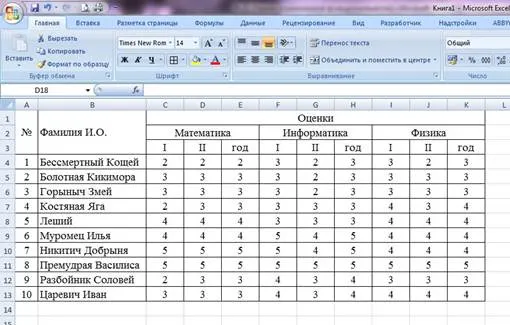

1                     Создадим таблицу по заданию 1:

2                     Рассчитаем количество оценок по предметам, для этого в ячейке С14 запишем формулу: =СЧЁТЕСЛИ(C4:C13;5). Эта формула считает количество ячеек из заданного диапазона (C4:C13), по заданному условию (=5). Скопируем формулу в остальные ячейки этого столбца, предварительно заморозив строки в диапазоне (C$4:C$13), т.е. копировать будем формулу

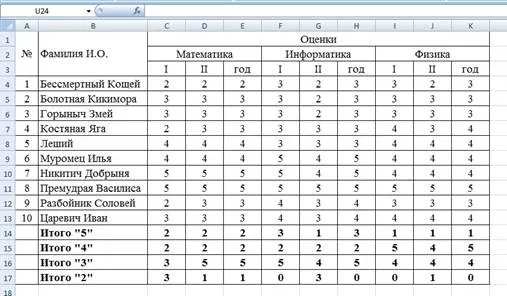

=СЧЁТЕСЛИ(C$4:C$13;5). После этого в каждой строке изменим условие, соответственно на 4, 3 и 2. Затем скопируем этот столбец в остальные результаты успеваемости:

3                     В таблице выделим итоги успеваемости по математике:

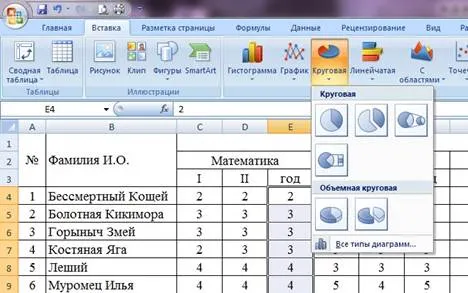

4                     В меню вставка выберем Круговая:

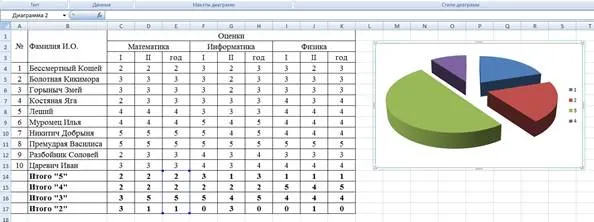

5                     Выберем любой из вариантов круговой диаграммы:

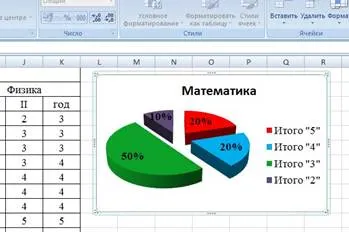

6                     Оформим диаграмму,

-             исправим легенду, открыв контекстное меню легенды, внесем туда содержимое ячеек В14-В17 (раздел «выбрать данные», в правой части «изменить», отметить диапазон ячеек);

-             изменим цвета диаграммы (выделить нужный сектор, «формат точки данных» в контекстном меню, «заливка»);

-             добавим подписи на элементах диаграммы (выбрать в контекстном меню «формат подписей данных», поставить галочку на нужном разделе, например «доли»);

-             добавим заголовок диаграммы (в меню выбрать «макет», «название диаграммы»);

-             изменим размер и начертание шрифта:

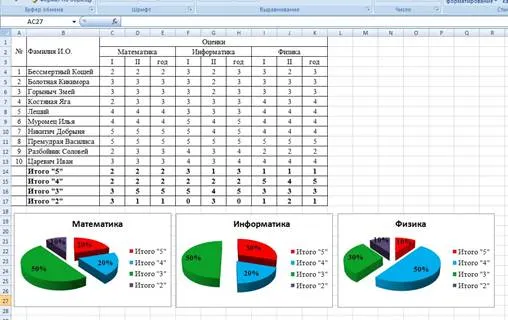

7                     Аналогично оформим остальные предметы:

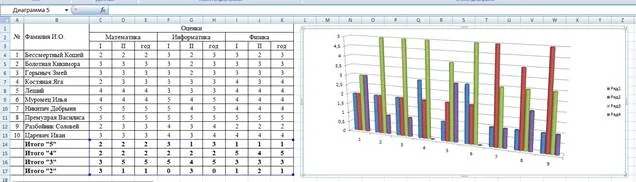

8                     Построим гистограмму успеваемости по всем предметам и итогам, для этого выделим ячейки В14 – К17, в меню выберем «гистограмма»:

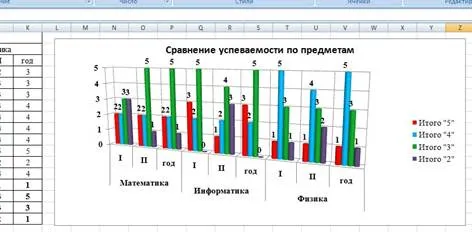

9                     Оформим диаграмму,           исправим легенду;

-            изменим цвета диаграммы;

-            добавим подписи на элементах диаграммы;      добавим заголовок диаграммы;

-            изменим размер и начертание шрифта:

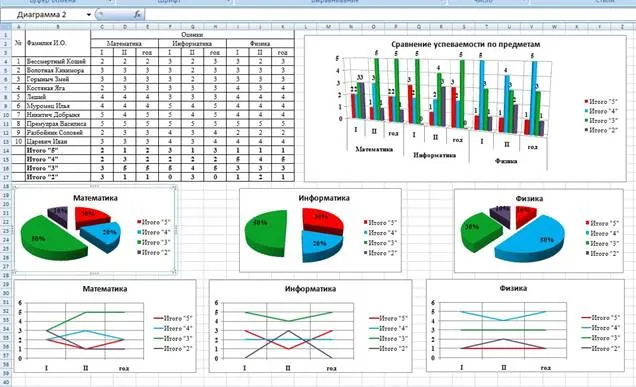

10  Построим графики успеваемости по итогам каждого предмета, для этого выделим ячейки В14 – Е17, в меню выберем «график», выберем данные, оформим диаграммы. 11 В итоге получим:

Порядок выполнения задания, методические указания: - ознакомиться с теоретическими положениями по данной теме; - выполнить задания практической работы; - сформулировать вывод

Содержание отчета:   отчет по практической работе должен содержать:

основные определения, рассуждения по выполнению заданий, необходимые изображения, вывод по работе

Контрольные вопросы:

1     Что такое диаграмма?

2     Что такое гистограмма и когда используется?

3     Что такое график и когда используется?

4     Что такое круговая диаграмма и когда используется?

5     Что такое линейчатая диаграмма и когда используется?

6     Что такое диаграмма с областями и когда используется?

7     С чего начинается построение диаграммы?

8     Как корректировать диаграмму?

9     Что можно сделать с созданной диаграммой?

Литература:

1      О.В.Горбатова. Информатика, учебник для техникумов и колледжей ждт. – М.: ГОУ «УМЦ по образованию на ждт», 2008.

2      Н. Угринович Информатика и информационные технологии –М. Бином 2003 г.

3      Е. В. Михеева. Практикум по информационным технологиям в профессиональной деятельности. - М.: Академия, 2007 - 256 с.

4      И. Г. Семакин. Информатика и ИКТ. Базовый уровень: учебник для 10-11 классов. - М.: БИНОМ. Лаборатория знаний, 2009. - 246 с.

5      В.Ю. Микрюков Информация. Информатика. Компьютер. Информационные системы. Сети Ростов-на-Дону. Феникс. 2007 г.

6      http://www.metod-kopilka.ru

7      http://rcs.chemometrics.ru/Tutorials/excel.htm

8      http://math.semestr.ru/matrix/excel.php
