Презентация для дипломного проектирования по специальности "Сварочное производство"

Предпросмотр материала:

1/15

Презентация для дипломного проектирования по специальности "Сварочное производство"

Описание презентации по отдельным слайдам:

1 слайд

Дипломный проект на Тему: «Спроектировать участок сборки-сварки изделия «Штуцер для вывода воды» чертеж РМ 032.06.000 СБ»

Министерство образования республики Республики Мордовия
ГБПОУ РМ «Саранского политехнического техникума»
Рузаевское отделение

Специальность «Сварочное производство»
Студент группы С-41 С.А. Игонин
Руководитель И.В. Шевчук
2 слайд

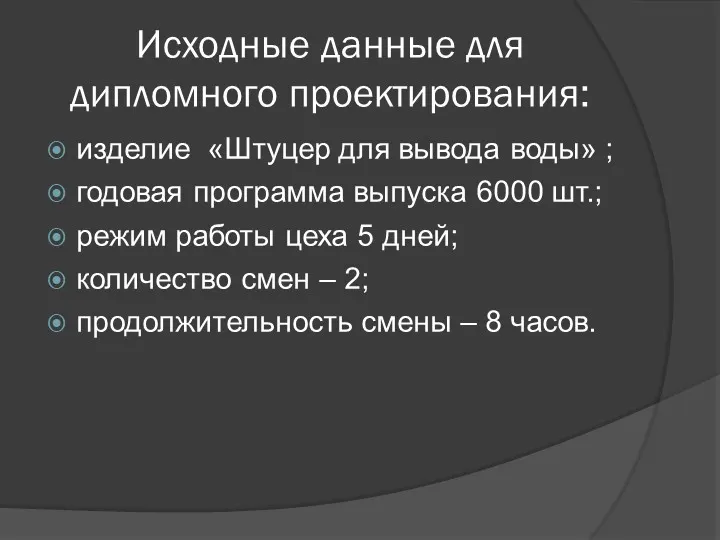

Исходные данные для дипломного проектирования:
изделие «Штуцер для вывода воды» ;
годовая программа выпуска 6000 шт.;
режим работы цеха 5 дней;
количество смен – 2;
продолжительность смены – 8 часов.
3 слайд

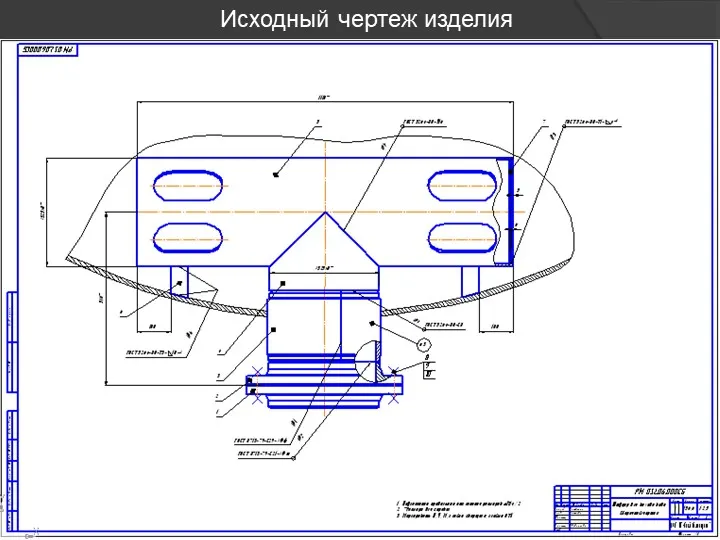

Исходный чертеж изделия
4 слайд

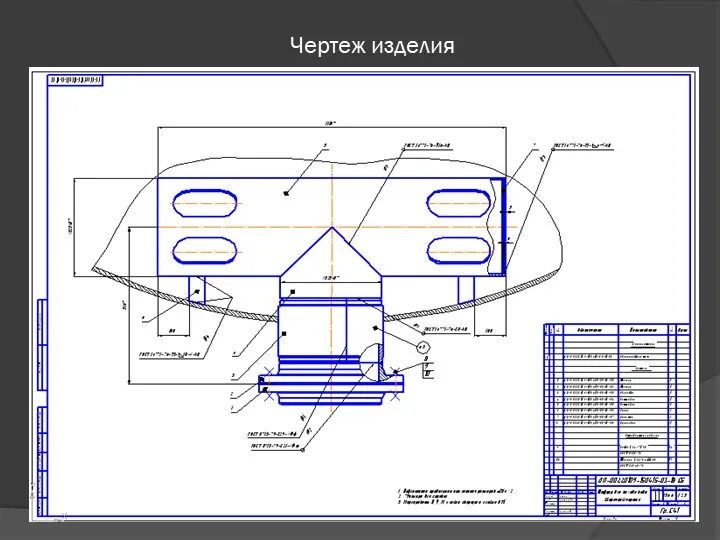

Чертеж изделия
5 слайд

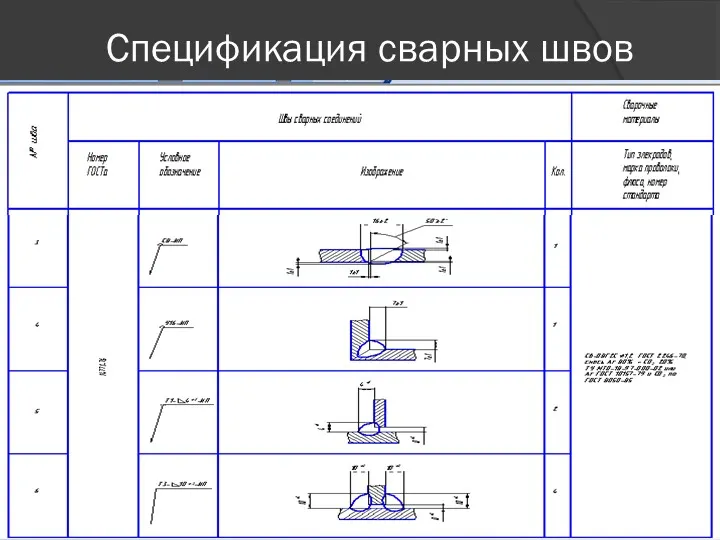

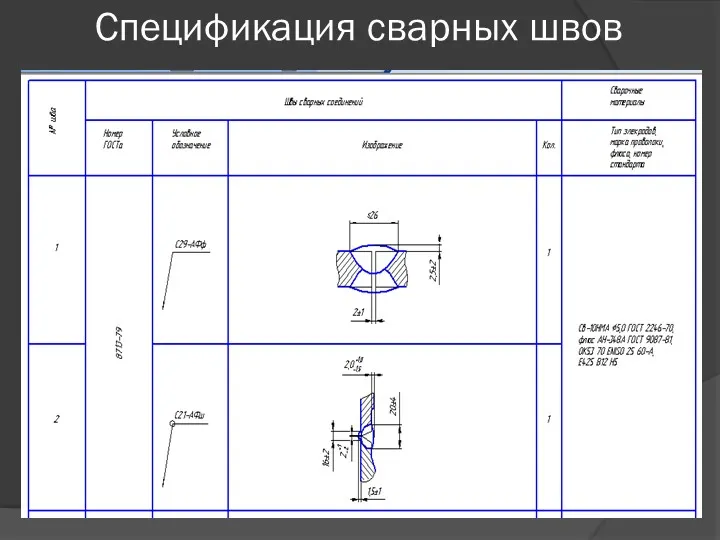

Спецификация сварных швов
6 слайд

Спецификация сварных швов
7 слайд

Маршрут сборки-сварки изделия
«Штуцер для вывода воды»
8 слайд

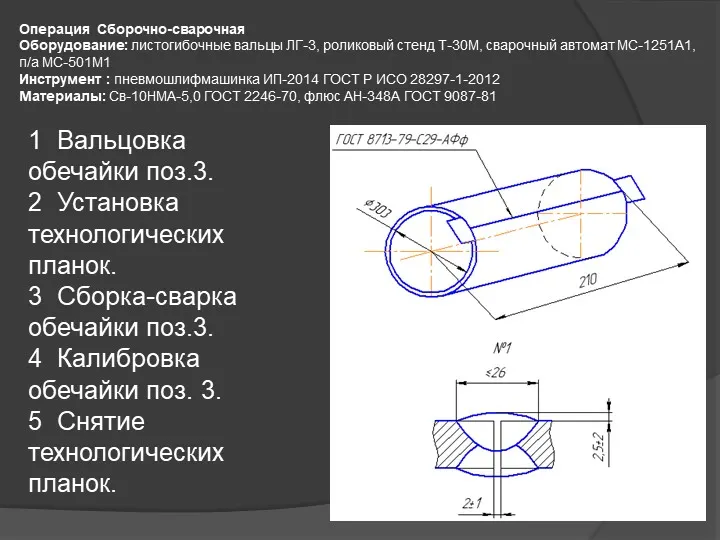

Операция Сборочно-сварочная
Оборудование: листогибочные вальцы ЛГ-3, роликовый стенд Т-30М, сварочный автомат МС-1251А1, п/а МС-501М1
Инструмент : пневмошлифмашинка ИП-2014 ГОСТ Р ИСО 28297-1-2012
Материалы: Св-10НМА-5,0 ГОСТ 2246-70, флюс АН-348А ГОСТ 9087-81
1 Вальцовка
обечайки поз.3.
2 Установка
технологических
планок.
3 Сборка-сварка
обечайки поз.3.
4 Калибровка
обечайки поз. 3.
5 Снятие
технологических
планок.
9 слайд

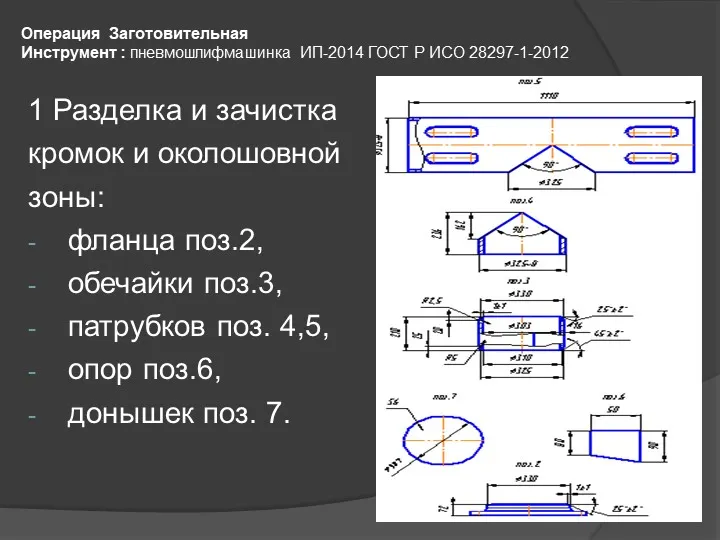

Операция Заготовительная
Инструмент : пневмошлифмашинка ИП-2014 ГОСТ Р ИСО 28297-1-2012

1 Разделка и зачистка
кромок и околошовной
зоны:
фланца поз.2,
обечайки поз.3,
патрубков поз. 4,5,
опор поз.6,
донышек поз. 7.
10 слайд

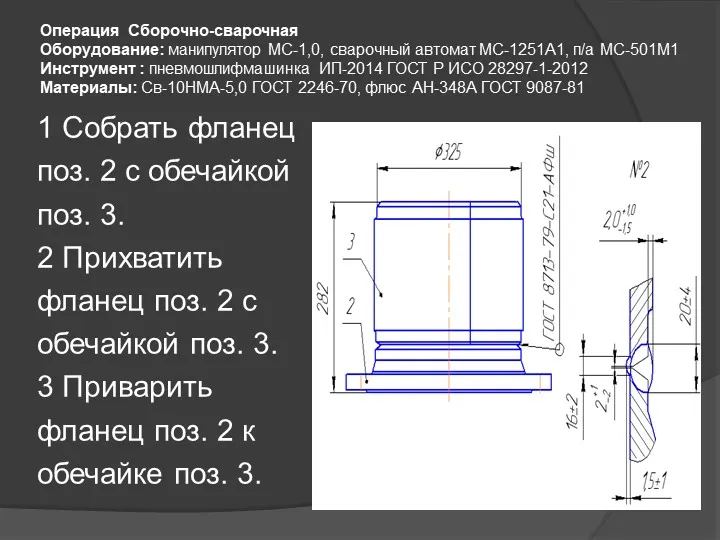

Операция Сборочно-сварочная
Оборудование: манипулятор МС-1,0, сварочный автомат МС-1251А1, п/а МС-501М1
Инструмент : пневмошлифмашинка ИП-2014 ГОСТ Р ИСО 28297-1-2012
Материалы: Св-10НМА-5,0 ГОСТ 2246-70, флюс АН-348А ГОСТ 9087-81

1 Собрать фланец
поз. 2 с обечайкой
поз. 3.
2 Прихватить
фланец поз. 2 с
обечайкой поз. 3.
3 Приварить
фланец поз. 2 к
обечайке поз. 3.
11 слайд

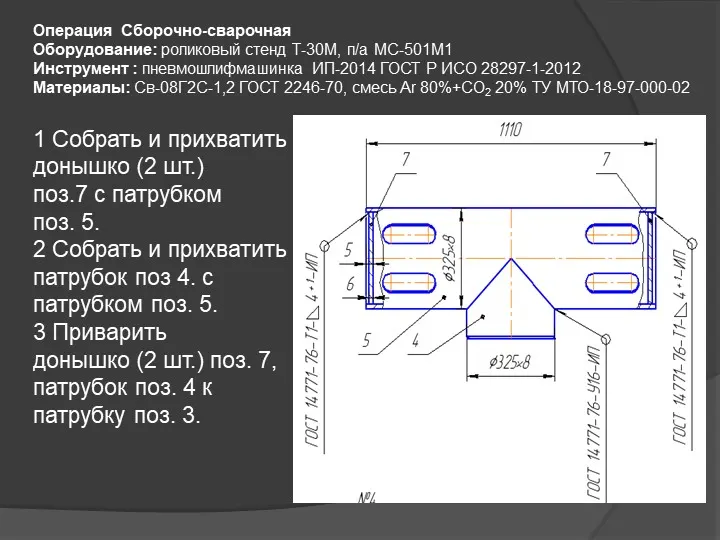

Операция Сборочно-сварочная
Оборудование: роликовый стенд Т-30М, п/а МС-501М1
Инструмент : пневмошлифмашинка ИП-2014 ГОСТ Р ИСО 28297-1-2012
Материалы: Св-08Г2С-1,2 ГОСТ 2246-70, смесь Ar 80%+СО2 20% ТУ МТО-18-97-000-02

1 Собрать и прихватить
донышко (2 шт.)
поз.7 с патрубком
поз. 5.
2 Собрать и прихватить
патрубок поз 4. с
патрубком поз. 5.
3 Приварить
донышко (2 шт.) поз. 7,
патрубок поз. 4 к
патрубку поз. 3.
12 слайд

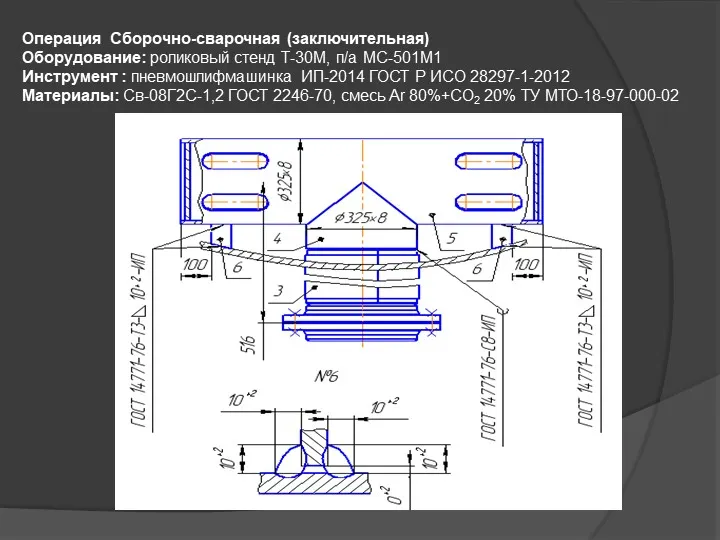

Операция Сборочно-сварочная (заключительная)
Оборудование: роликовый стенд Т-30М, п/а МС-501М1
Инструмент : пневмошлифмашинка ИП-2014 ГОСТ Р ИСО 28297-1-2012
Материалы: Св-08Г2С-1,2 ГОСТ 2246-70, смесь Ar 80%+СО2 20% ТУ МТО-18-97-000-02
13 слайд

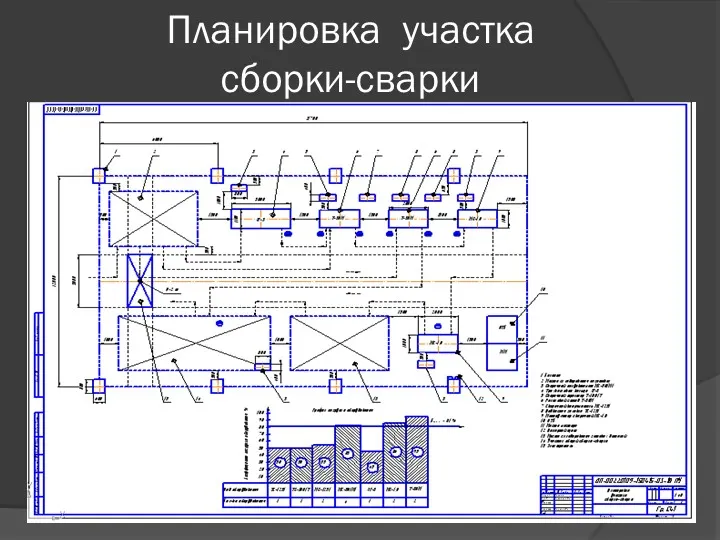

Планировка участка
сборки-сварки
14 слайд

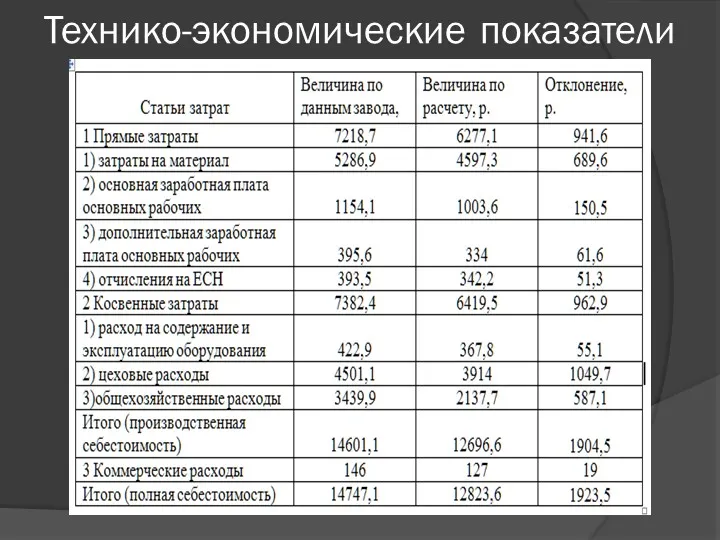

Технико-экономические показатели
15 слайд

Спасибо за внимание!
