  Плиточные работы
  ГБОУ СПО БСТ Мастер п/о Бабкина Р.Ф


• 2 слайд

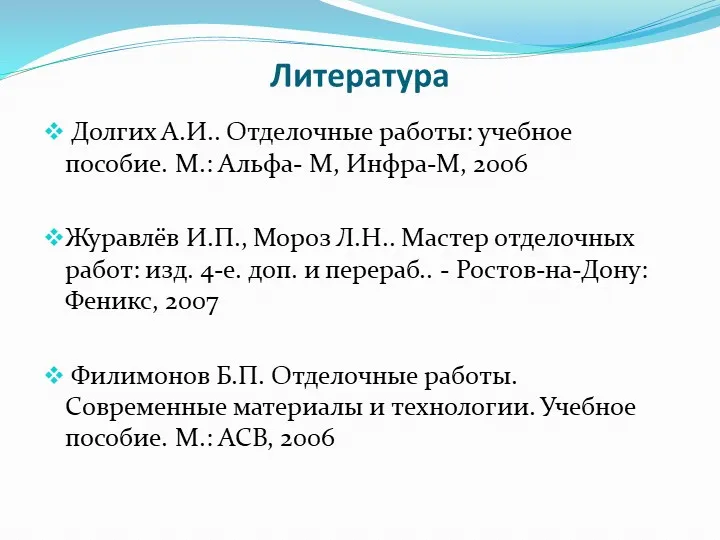

  Литература
  Долгих А.И.. Отделочные работы: учебное пособие. М.: Альфа- М, Инфра-М, 2006

  Журавлёв И.П., Мороз Л.Н.. Мастер отделочных работ: изд. 4-е. доп. и перераб.. - Ростов-на-Дону: Феникс, 2007

  Филимонов Б.П. Отделочные работы. Современные материалы и технологии. Учебное пособие. М.: АСВ, 2006



• 3 слайд

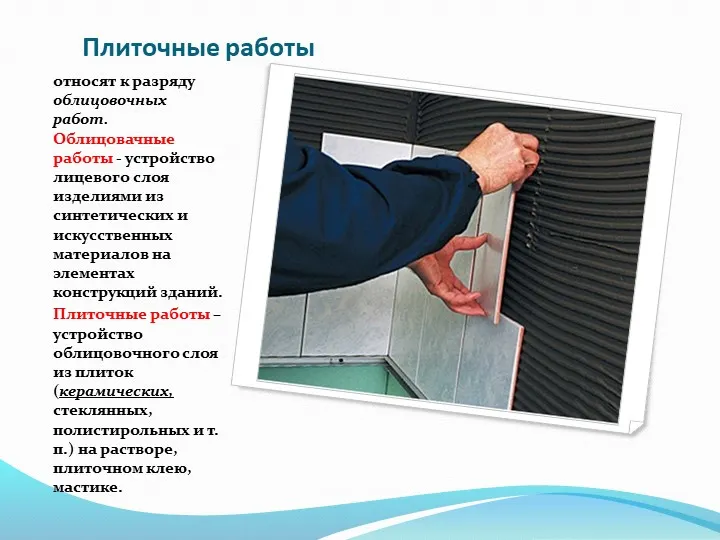

  Плиточные работы
  относят к разряду облицовочных работ. Облицовачные работы - устройство лицевого слоя изделиями из синтетических и искусственных материалов на элементах конструкций зданий.
  Плиточные работы – устройство облицовочного слоя из плиток (керамических, стеклянных, полистирольных и т. п.) на растворе, плиточном клею, мастике.


• 4 слайд

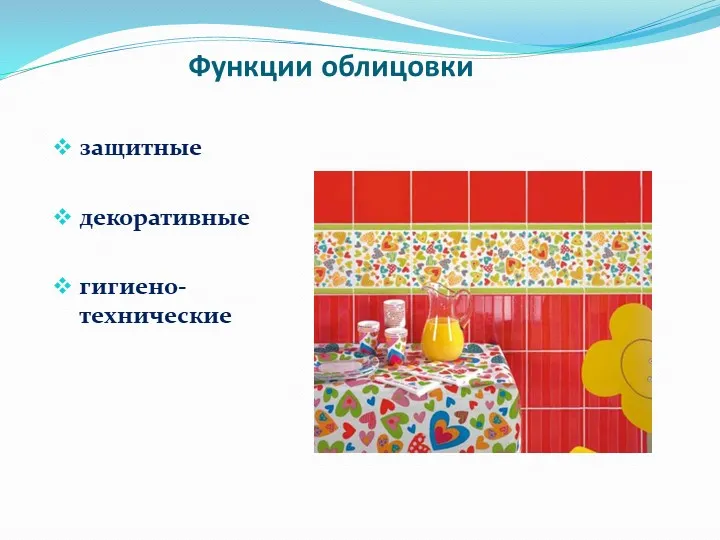

  Функции облицовки
  защитные

  декоративные

  гигиено-технические


• 5 слайд

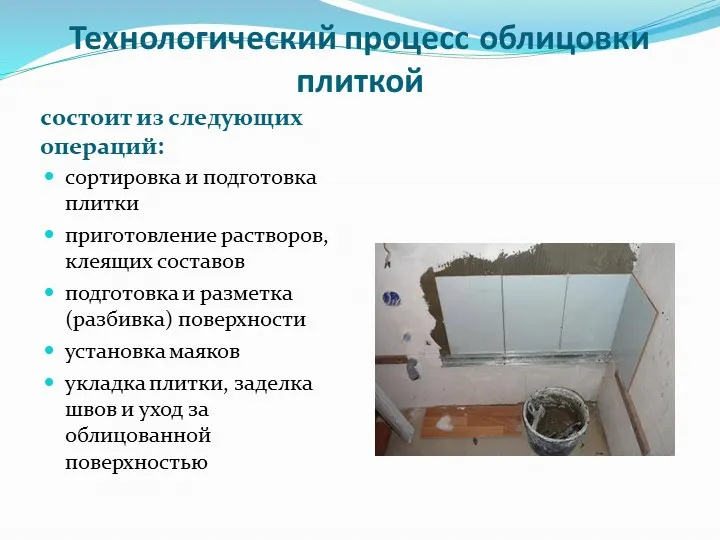

  Технологический процесс облицовки плиткой
  состоит из следующих операций:
  сортировка и подготовка плитки
  приготовление растворов, клеящих составов
  подготовка и разметка (разбивка) поверхности
  установка маяков
  укладка плитки, заделка швов и уход за облицованной поверхностью



• 6 слайд

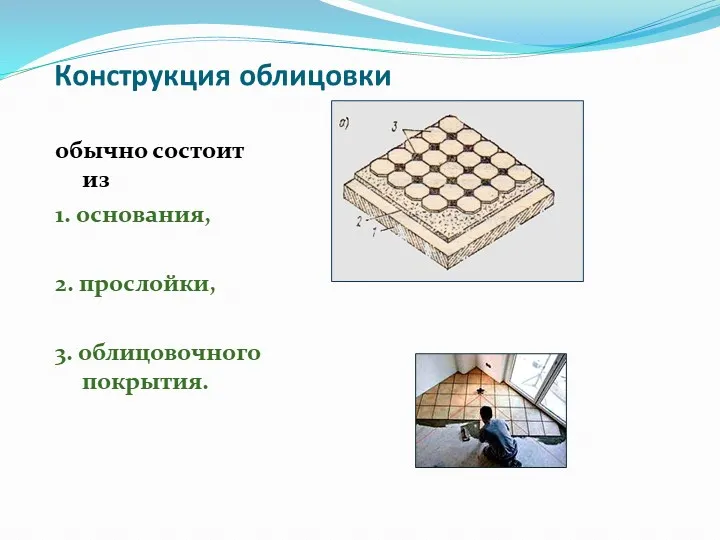

  Конструкция облицовки

  обычно состоит из
  1. основания,

  2. прослойки,

  3. облицовочного покрытия.


• 7 слайд

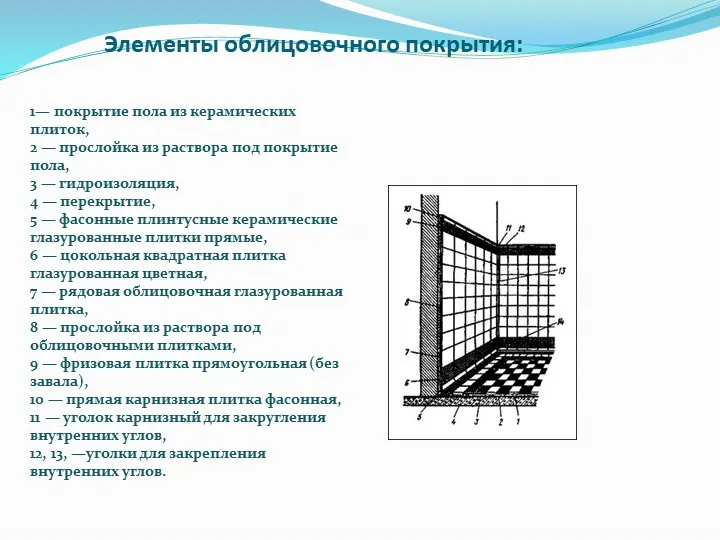

  Элементы облицовочного покрытия:



  1— покрытие пола из керамических плиток,
  2 — прослойка из раствора под покрытие пола,
  3 — гидроизоляция,
  4 — перекрытие,
  5 — фасонные плинтусные керамические глазурованные плитки прямые,
  6 — цокольная квадратная плитка глазурованная цветная,
  7 — рядовая облицовочная глазурованная плитка,
  8 — прослойка из раствора под облицовочными плитками,
  9 — фризовая плитка прямоугольная (без завала),
  10 — прямая карнизная плитка фасонная,
  11 — уголок карнизный для закругления внутренних углов,
  12, 13, —уголки для закрепления внутренних углов.


• 8 слайд

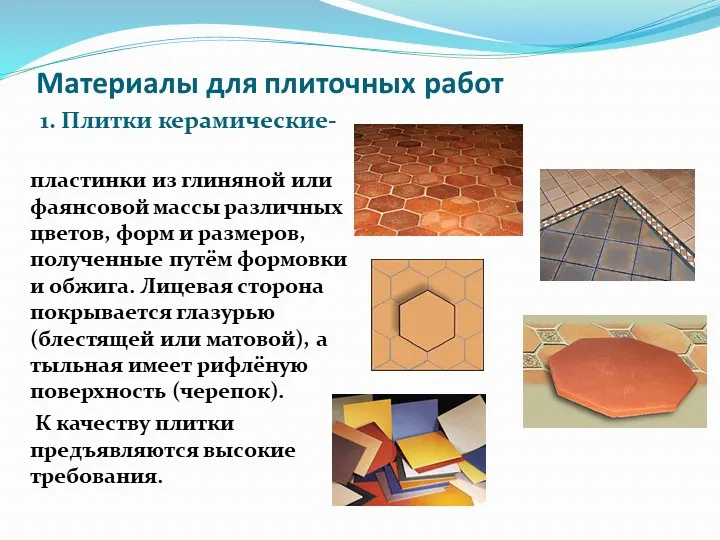

  Материалы для плиточных работ
  1. Плитки керамические-

  пластинки из глиняной или фаянсовой массы различных цветов, форм и размеров, полученные путём формовки и обжига. Лицевая сторона покрывается глазурью (блестящей или матовой), а тыльная имеет рифлёную поверхность (черепок).
  К качеству плитки предъявляются высокие требования.


• 9 слайд

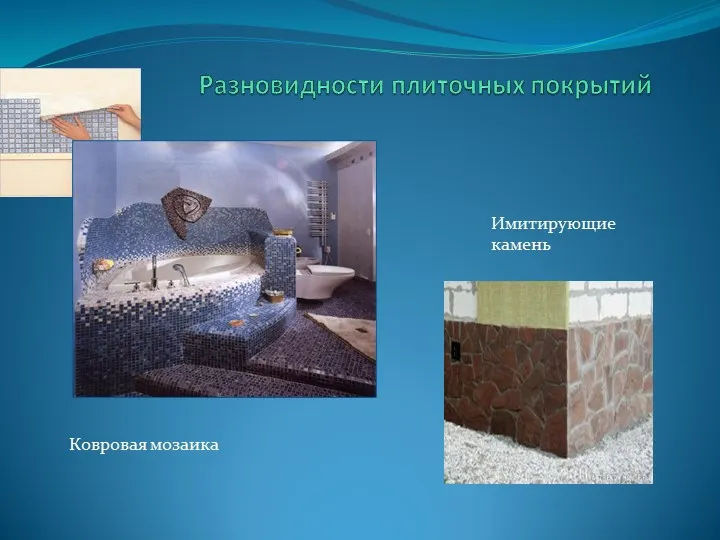

  Разновидности плиточных покрытий
  Ковровая мозаика
  Имитирующие камень


• 10 слайд

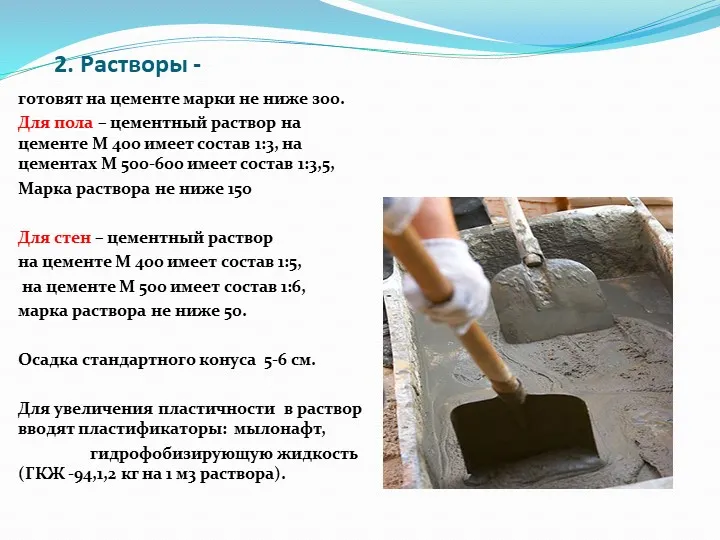

  2. Растворы -
  готовят на цементе марки не ниже з00.
  Для пола – цементный раствор на цементе М 400 имеет состав 1:3, на цементах М 500-600 имеет состав 1:3,5,
  Марка раствора не ниже 150

  Для стен – цементный раствор
  на цементе М 400 имеет состав 1:5,
  на цементе М 500 имеет состав 1:6,
  марка раствора не ниже 50.

  Осадка стандартного конуса 5-6 см.

  Для увеличения пластичности в раствор вводят пластификаторы: мылонафт,
  гидрофобизирующую жидкость (ГКЖ -94,1,2 кг на 1 м3 раствора).




• 11 слайд

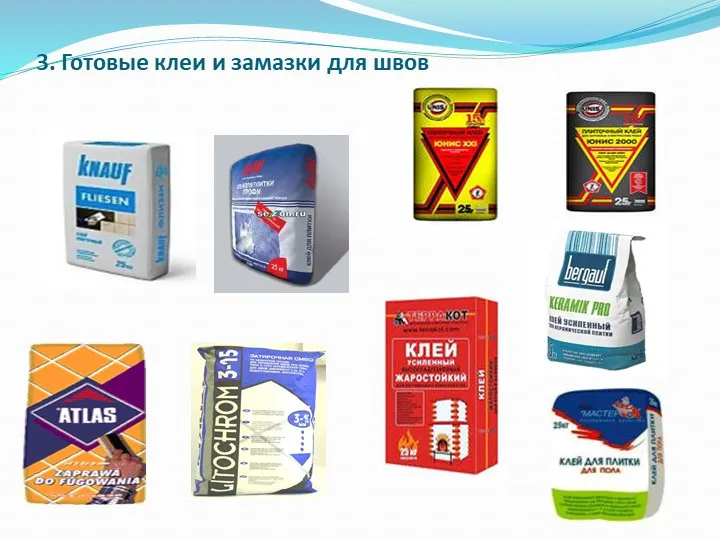

  3. Готовые клеи и замазки для швов



• 12 слайд

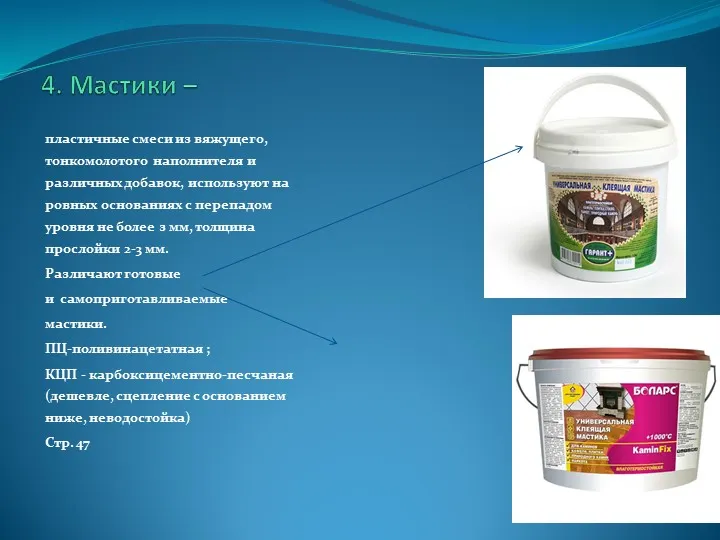

  4. Мастики –

  пластичные смеси из вяжущего, тонкомолотого наполнителя и различных добавок, используют на ровных основаниях с перепадом уровня не более з мм, толщина прослойки 2-3 мм.
  Различают готовые
  и самоприготавливаемые
  мастики.
  ПЦ-поливинацетатная ;
  КЦП - карбоксицементно-песчаная (дешевле, сцепление с основанием ниже, неводостойка)
  Стр. 47


• 13 слайд

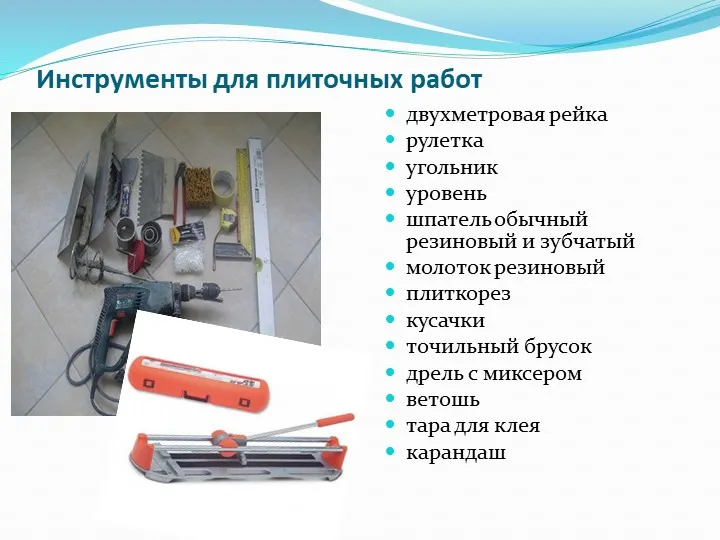

  Инструменты для плиточных работ
  двухметровая рейка
  рулетка
  угольник
  уровень
  шпатель обычный резиновый и зубчатый
  молоток резиновый
  плиткорез
  кусачки
  точильный брусок
  дрель с миксером
  ветошь
  тара для клея
  карандаш


• 14 слайд

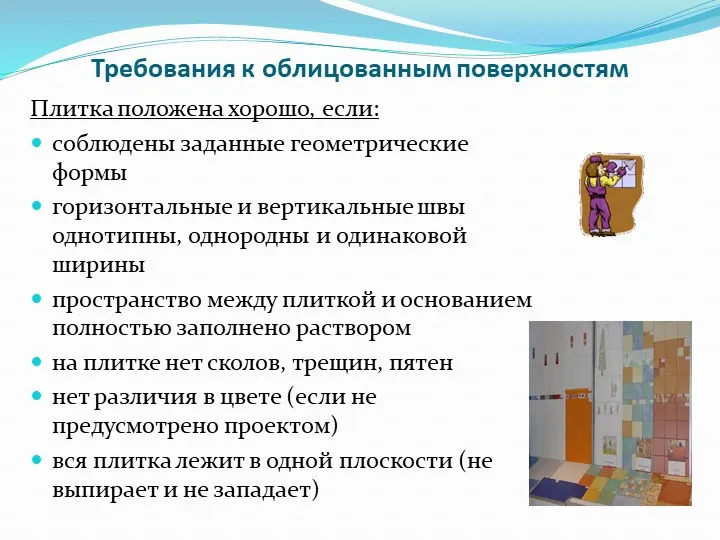

  Требования к облицованным поверхностям
  Плитка положена хорошо, если:
  соблюдены заданные геометрические формы
  горизонтальные и вертикальные швы однотипны, однородны и одинаковой ширины
  пространство между плиткой и основанием полностью заполнено раствором
  на плитке нет сколов, трещин, пятен
  нет различия в цвете (если не предусмотрено проектом)
  вся плитка лежит в одной плоскости (не выпирает и не западает)



• 15 слайд

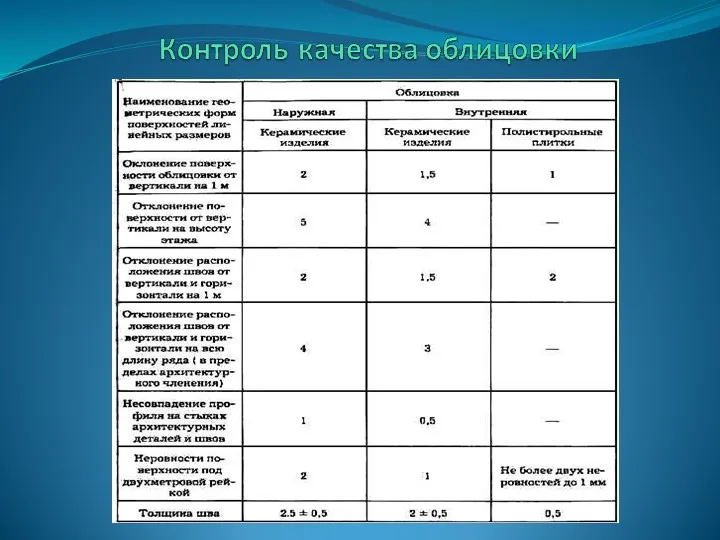

  Контроль качества облицовки


• 16 слайд

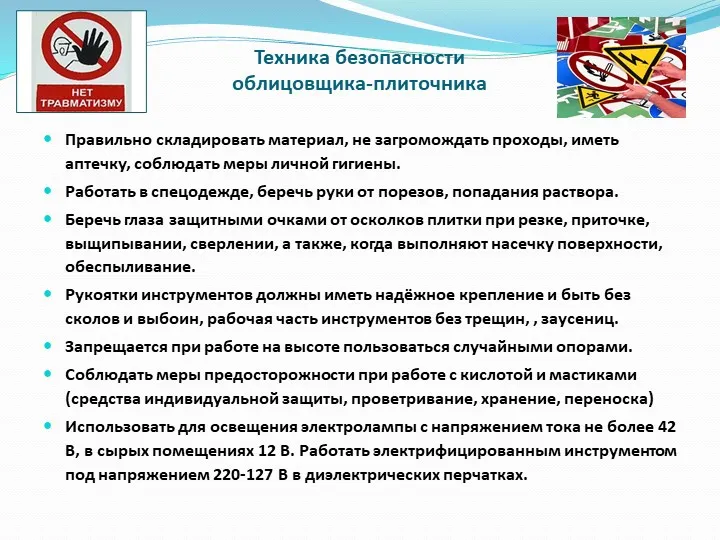

  Техника безопасности
  облицовщика-плиточника
  Правильно складировать материал, не загромождать проходы, иметь аптечку, соблюдать меры личной гигиены.
  Работать в спецодежде, беречь руки от порезов, попадания раствора.
  Беречь глаза защитными очками от осколков плитки при резке, приточке, выщипывании, сверлении, а также, когда выполняют насечку поверхности, обеспыливание.
  Рукоятки инструментов должны иметь надёжное крепление и быть без сколов и выбоин, рабочая часть инструментов без трещин, , заусениц.
  Запрещается при работе на высоте пользоваться случайными опорами.
  Соблюдать меры предосторожности при работе с кислотой и мастиками (средства индивидуальной защиты, проветривание, хранение, переноска)
  Использовать для освещения электролампы с напряжением тока не более 42 В, в сырых помещениях 12 В. Работать электрифицированным инструментом под напряжением 220-127 В в диэлектрических перчатках.




• 17 слайд

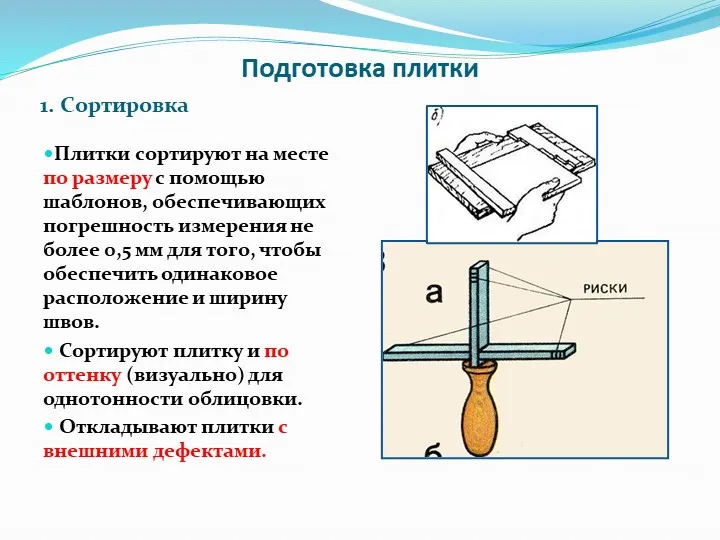

  Подготовка плитки
  1. Сортировка
  Плитки сортируют на месте по размеру с помощью шаблонов, обеспечивающих погрешность измерения не более 0,5 мм для того, чтобы обеспечить одинаковое расположение и ширину швов.
  Сортируют плитку и по оттенку (визуально) для однотонности облицовки.
  Откладывают плитки с внешними дефектами.


• 18 слайд

  2. Резка плитки

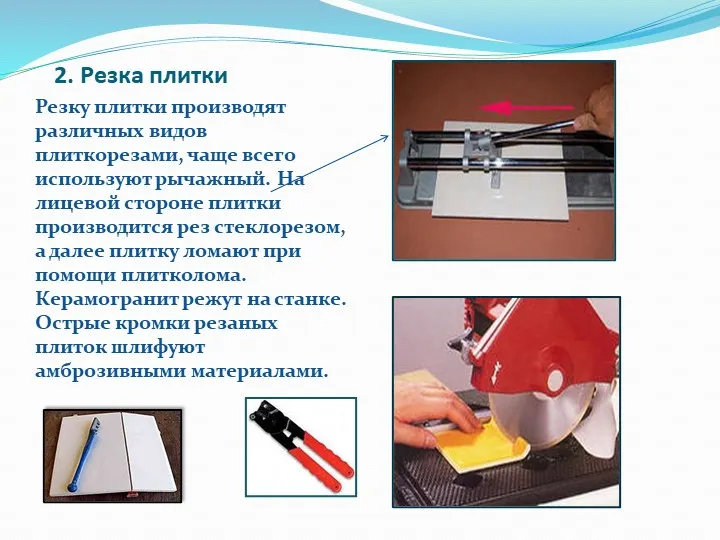

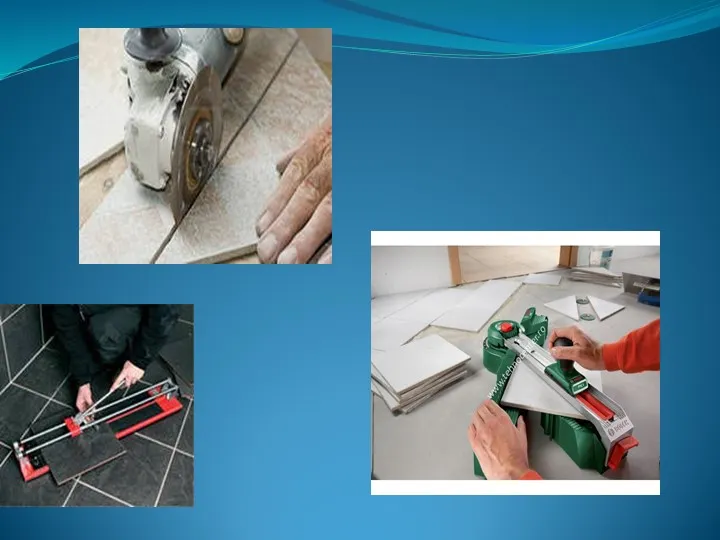

  Резку плитки производят различных видов плиткорезами, чаще всего используют рычажный. На лицевой стороне плитки производится рез стеклорезом, а далее плитку ломают при помощи плитколома. Керамогранит режут на станке. Острые кромки резаных плиток шлифуют амброзивными материалами.


• 19 слайд

• 20 слайд

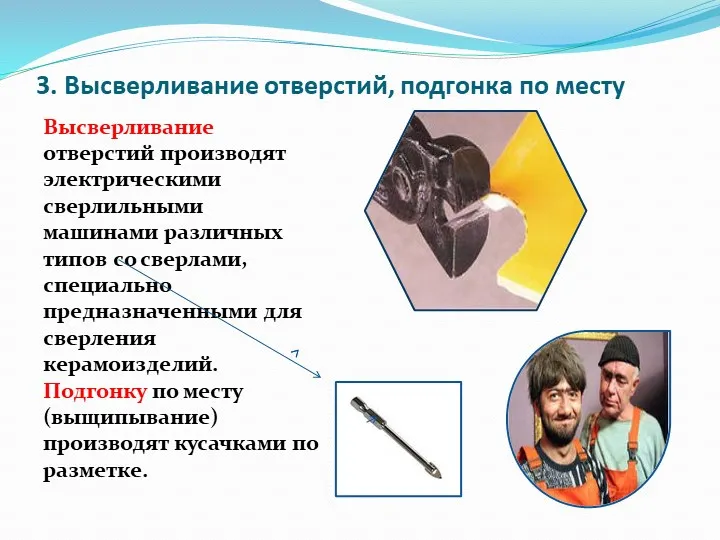

  3. Высверливание отверстий, подгонка по месту
  Высверливание отверстий производят электрическими сверлильными машинами различных типов со сверлами, специально предназначенными для сверления керамоизделий. Подгонку по месту (выщипывание) производят кусачками по разметке.


• 21 слайд

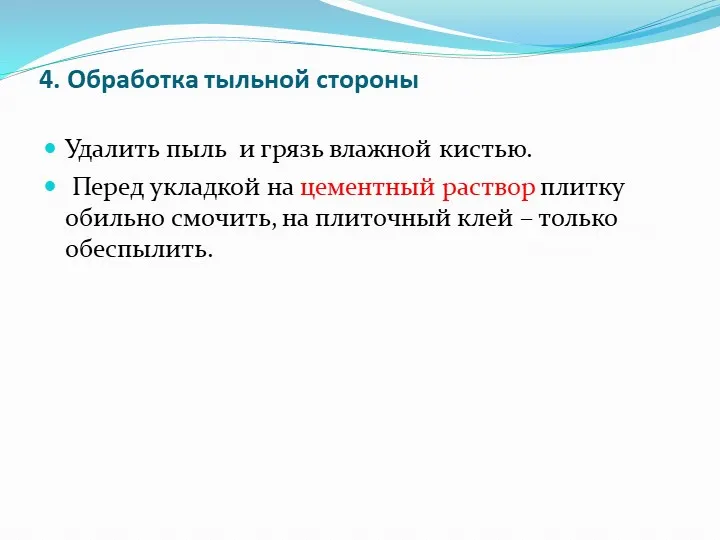

  4. Обработка тыльной стороны
  Удалить пыль и грязь влажной кистью.
  Перед укладкой на цементный раствор плитку обильно смочить, на плиточный клей – только обеспылить.


• 22 слайд

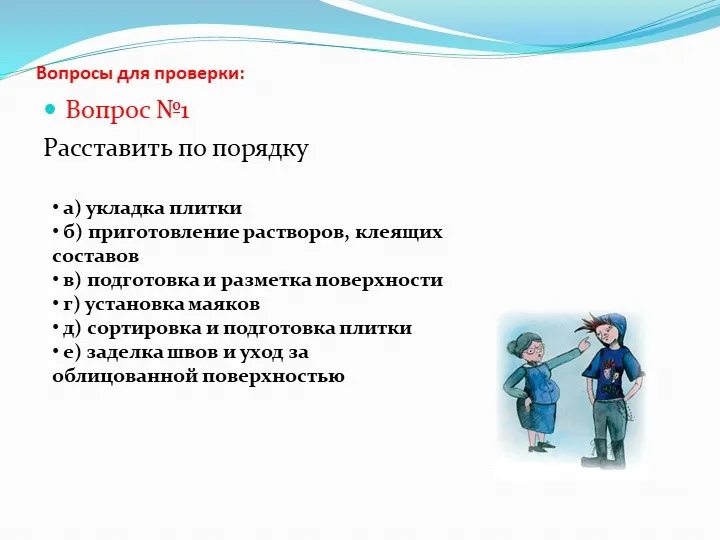

  Вопросы для проверки:
  Вопрос №1
  Расставить по порядку
  а) укладка плитки
  б) приготовление растворов, клеящих составов
  в) подготовка и разметка поверхности
  г) установка маяков
  д) сортировка и подготовка плитки
  е) заделка швов и уход за облицованной поверхностью


• 23 слайд

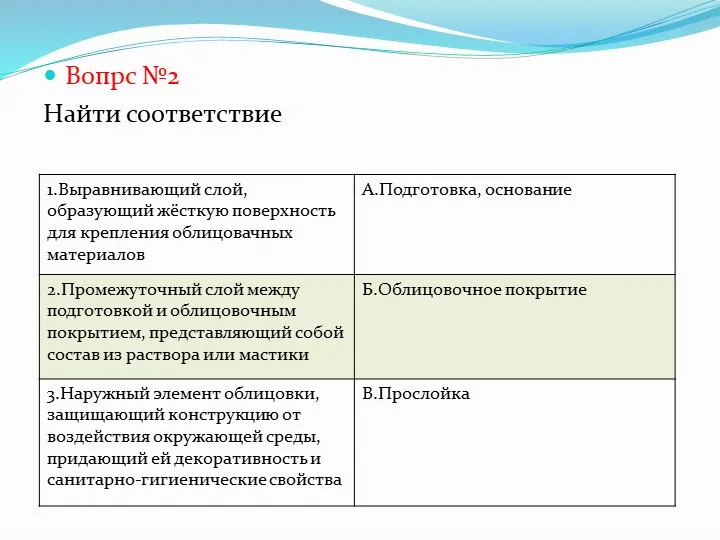

  Вопрс №2
  Найти соответствие




• 24 слайд

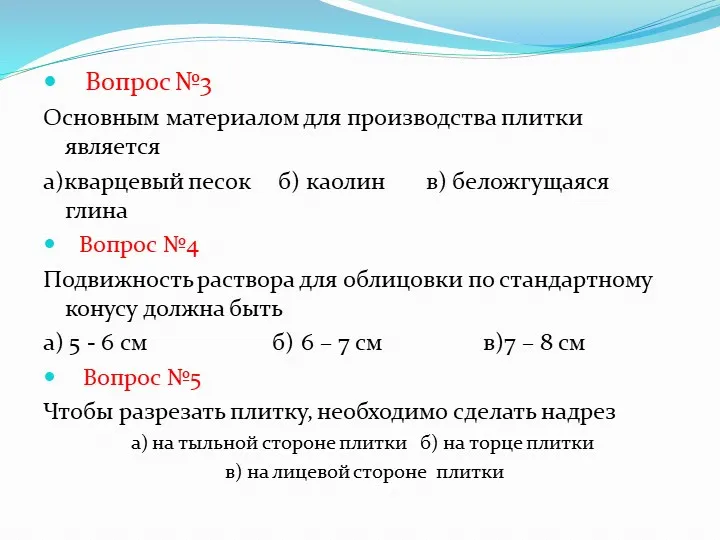

  Вопрос №3
  Основным материалом для производства плитки является
  а)кварцевый песок б) каолин в) беложгущаяся глина
  Вопрос №4
  Подвижность раствора для облицовки по стандартному конусу должна быть
  а) 5 - 6 см б) 6 – 7 см в)7 – 8 см
  Вопрос №5
  Чтобы разрезать плитку, необходимо сделать надрез
  а) на тыльной стороне плитки б) на торце плитки
  в) на лицевой стороне плитки


• 25 слайд

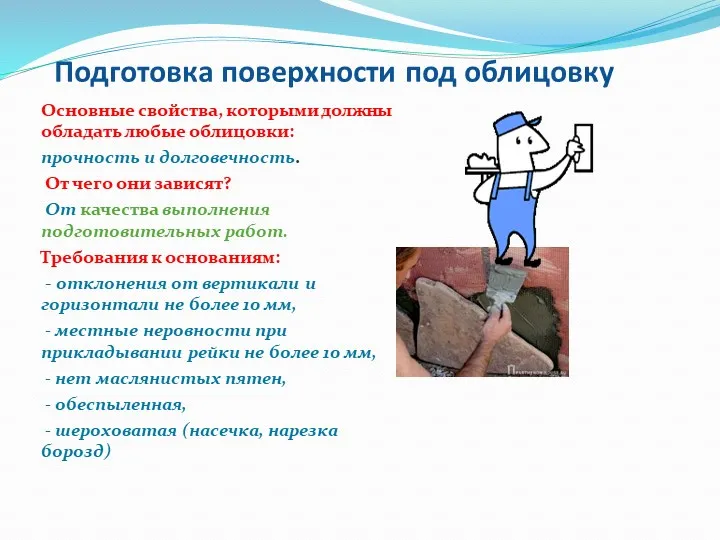

  Подготовка поверхности под облицовку
  Основные свойства, которыми должны обладать любые облицовки:
  прочность и долговечность.
  От чего они зависят?
  От качества выполнения подготовительных работ.
  Требования к основаниям:
  - отклонения от вертикали и горизонтали не более 10 мм,
  - местные неровности при прикладывании рейки не более 10 мм,
  - нет маслянистых пятен,
  - обеспыленная,
  - шероховатая (насечка, нарезка борозд)


• 26 слайд

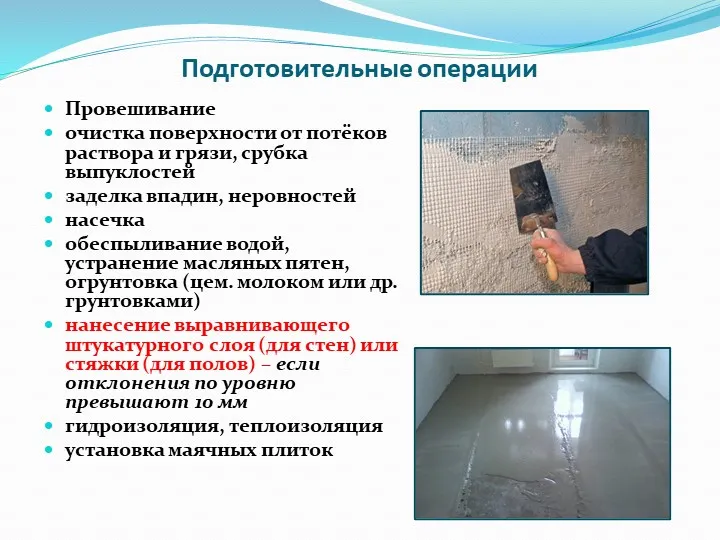

  Подготовительные операции
  Провешивание
  очистка поверхности от потёков раствора и грязи, срубка выпуклостей
  заделка впадин, неровностей
  насечка
  обеспыливание водой, устранение масляных пятен, огрунтовка (цем. молоком или др. грунтовками)
  нанесение выравнивающего штукатурного слоя (для стен) или стяжки (для полов) – если отклонения по уровню превышают 10 мм
  гидроизоляция, теплоизоляция
  установка маячных плиток





• 27 слайд

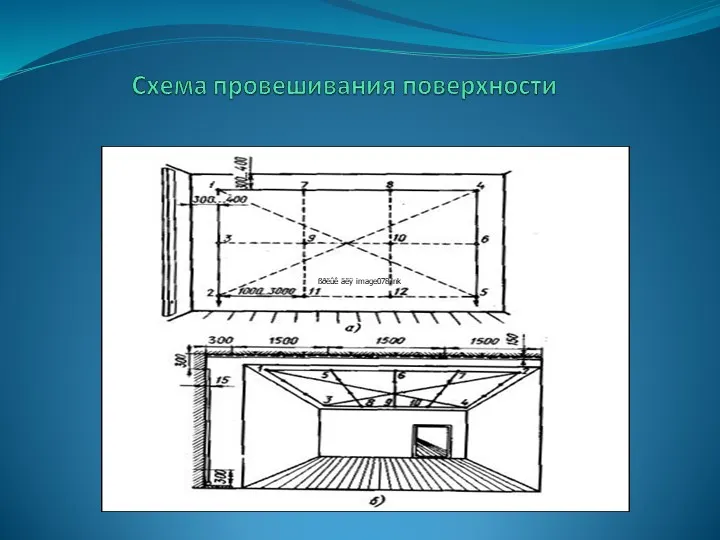

  Схема провешивания поверхности


• 28 слайд

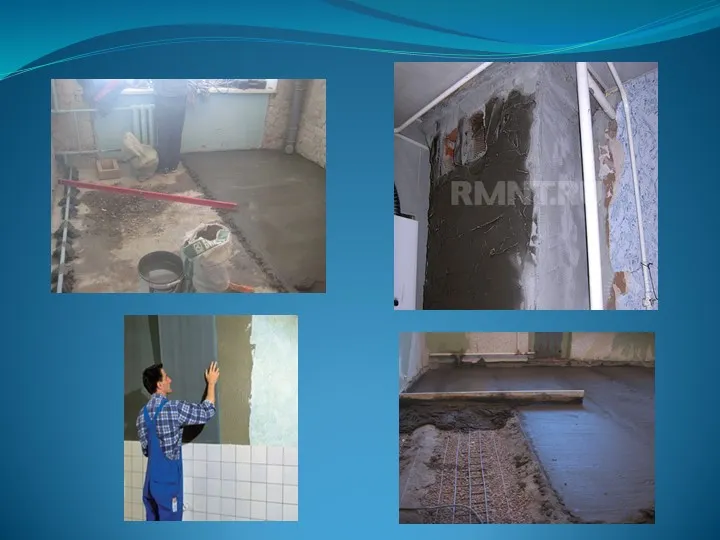

• 29 слайд

• 30 слайд

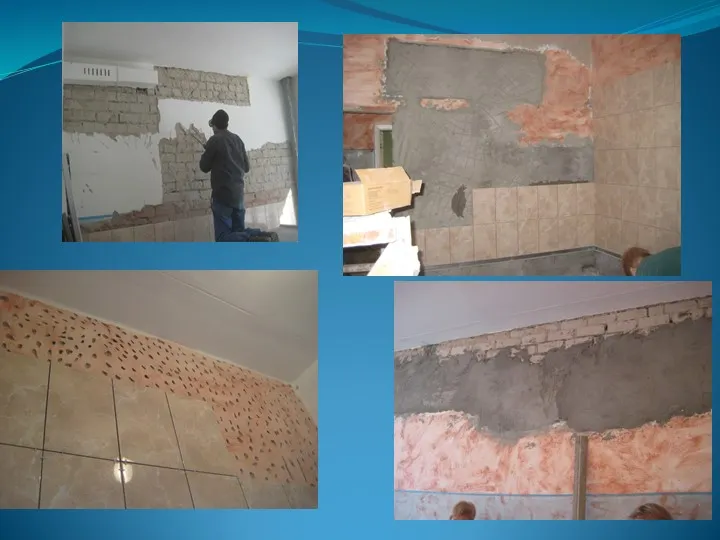

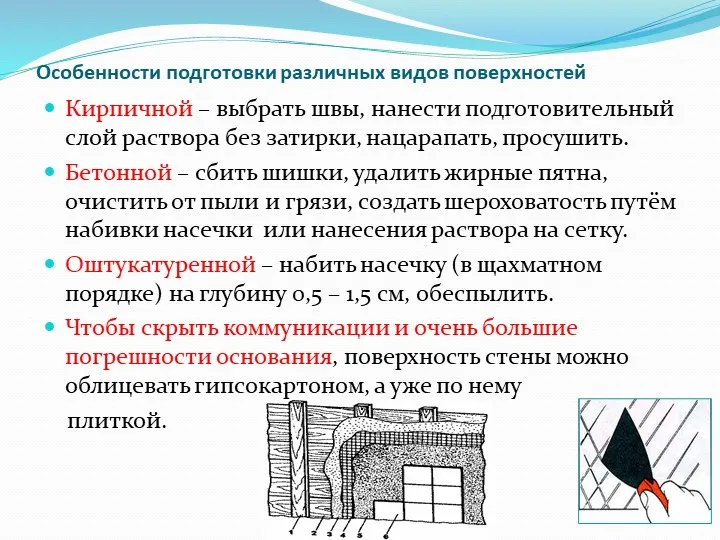

  Особенности подготовки различных видов поверхностей
  Кирпичной – выбрать швы, нанести подготовительный слой раствора без затирки, нацарапать, просушить.
  Бетонной – сбить шишки, удалить жирные пятна, очистить от пыли и грязи, создать шероховатость путём набивки насечки или нанесения раствора на сетку.
  Оштукатуренной – набить насечку (в щахматном порядке) на глубину 0,5 – 1,5 см, обеспылить.
  Чтобы скрыть коммуникации и очень большие погрешности основания, поверхность стены можно облицевать гипсокартоном, а уже по нему
  плиткой.


• 31 слайд

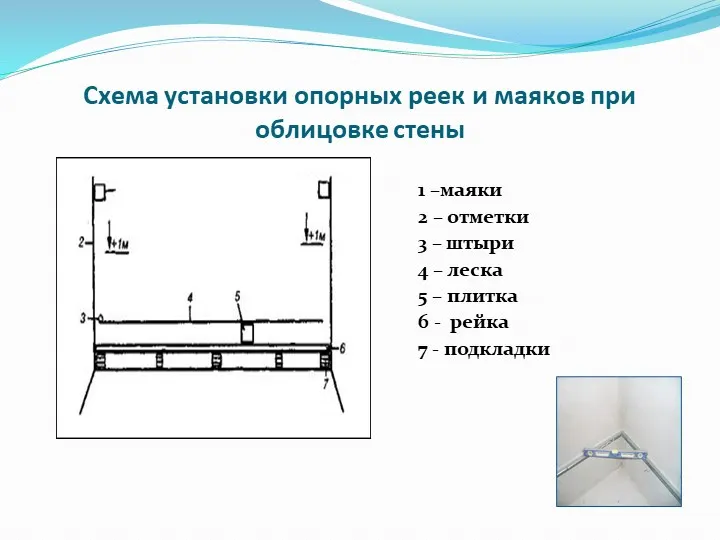

  Схема установки опорных реек и маяков при облицовке стены
  1 –маяки
  2 – отметки
  3 – штыри
  4 – леска
  5 – плитка
  6 - рейка
  7 - подкладки


• 32 слайд

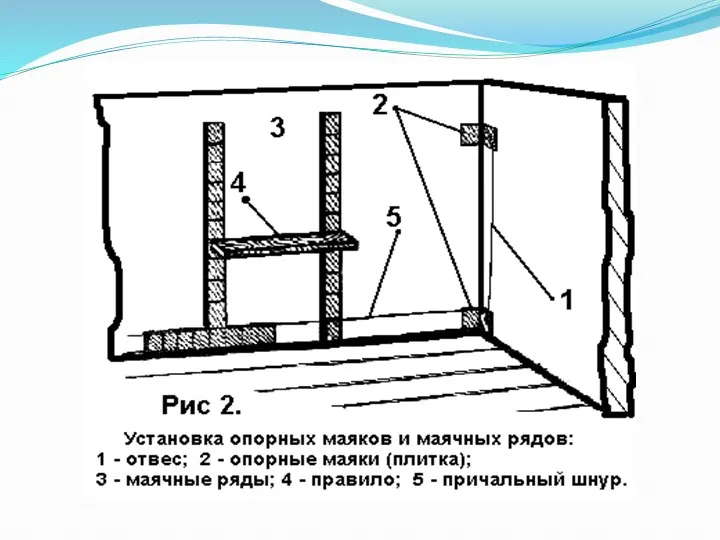

• 33 слайд

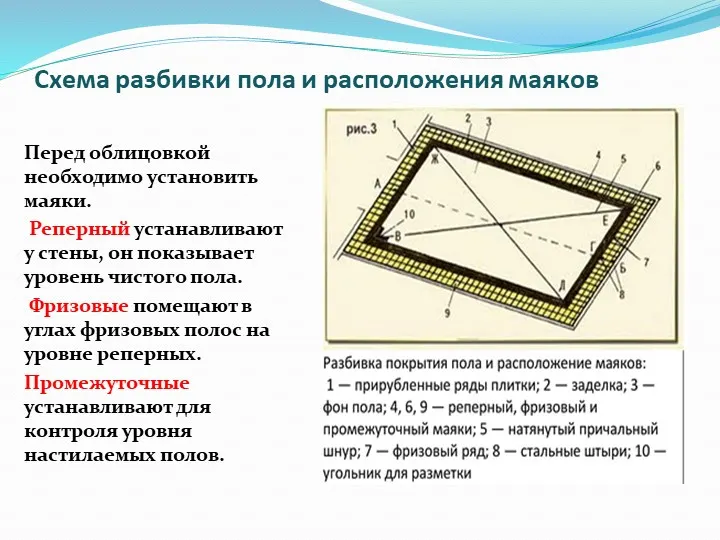

  Схема разбивки пола и расположения маяков

  Перед облицовкой необходимо установить маяки.
  Реперный устанавливают у стены, он показывает уровень чистого пола.
  Фризовые помещают в углах фризовых полос на уровне реперных.
  Промежуточные устанавливают для контроля уровня настилаемых полов.


• 34 слайд

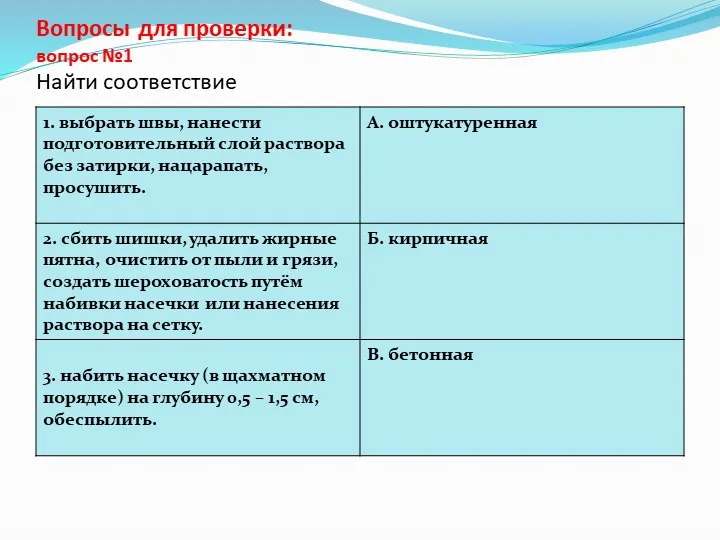

  Вопросы для проверки:
  вопрос №1

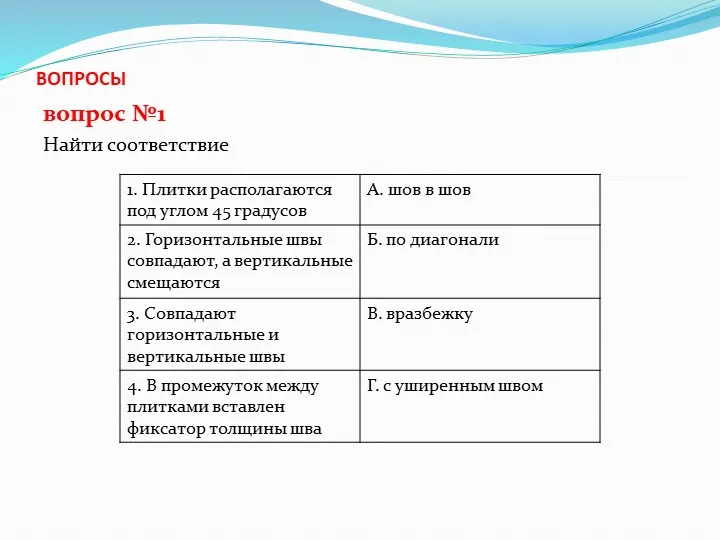

  Найти соответствие


• 35 слайд

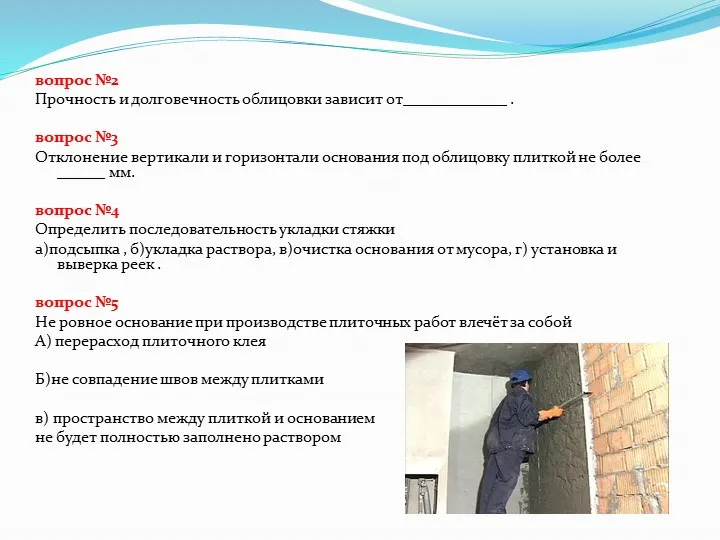

  вопрос №2
  Прочность и долговечность облицовки зависит от_____________ .

  вопрос №3
  Отклонение вертикали и горизонтали основания под облицовку плиткой не более ______ мм.

  вопрос №4
  Определить последовательность укладки стяжки
  а)подсыпка , б)укладка раствора, в)очистка основания от мусора, г) установка и выверка реек .

  вопрос №5
  Не ровное основание при производстве плиточных работ влечёт за собой
  А) перерасход плиточного клея

  Б)не совпадение швов между плитками

  в) пространство между плиткой и основанием
  не будет полностью заполнено раствором






• 36 слайд

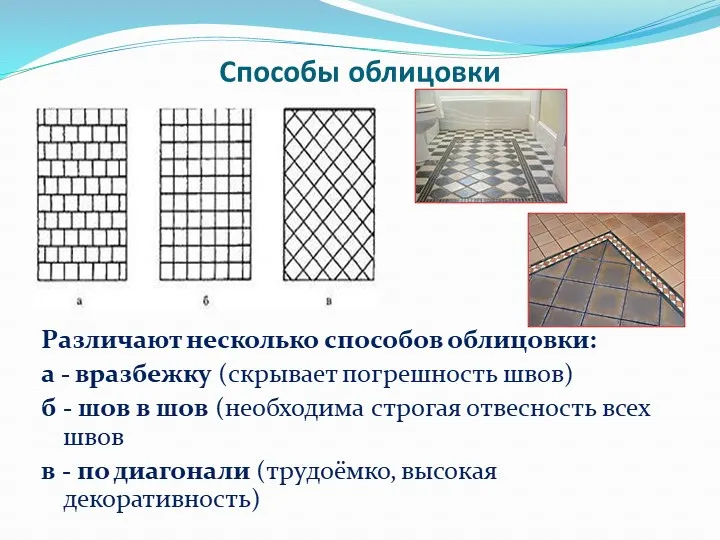

  Способы облицовки





  Различают несколько способов облицовки:
  а - вразбежку (скрывает погрешность швов)
  б - шов в шов (необходима строгая отвесность всех швов
  в - по диагонали (трудоёмко, высокая декоративность)


• 37 слайд

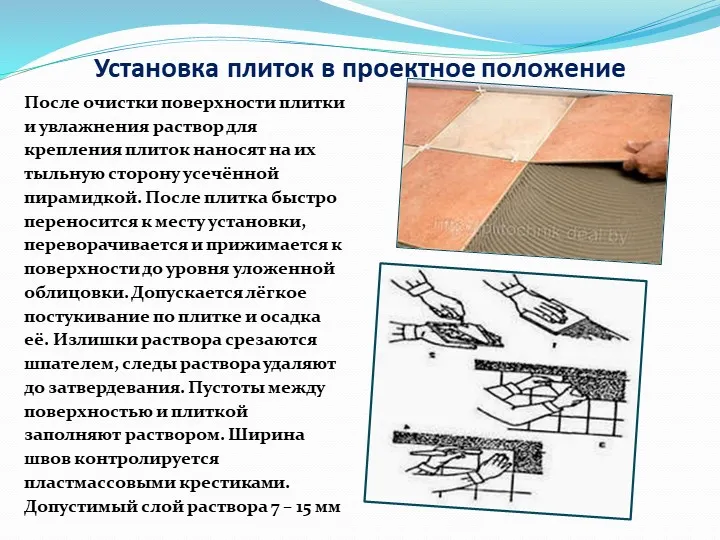

  Установка плиток в проектное положение
  После очистки поверхности плитки и увлажнения раствор для крепления плиток наносят на их тыльную сторону усечённой пирамидкой. После плитка быстро переносится к месту установки, переворачивается и прижимается к поверхности до уровня уложенной облицовки. Допускается лёгкое постукивание по плитке и осадка её. Излишки раствора срезаются шпателем, следы раствора удаляют до затвердевания. Пустоты между поверхностью и плиткой заполняют раствором. Ширина швов контролируется пластмассовыми крестиками. Допустимый слой раствора 7 – 15 мм


• 38 слайд

  ВОПРОСЫ
  вопрос №1
  Найти соответствие


• 39 слайд

  Вопрс №2

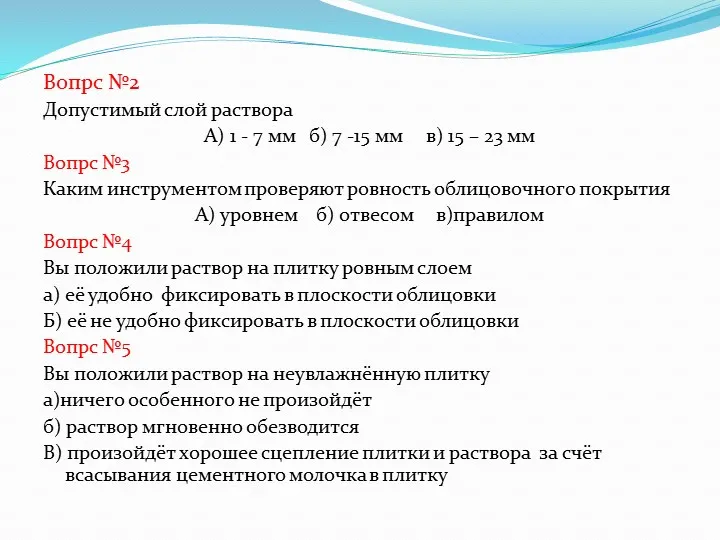

  Допустимый слой раствора
  А) 1 - 7 мм б) 7 -15 мм в) 15 – 23 мм
  Вопрс №3
  Каким инструментом проверяют ровность облицовочного покрытия
  А) уровнем б) отвесом в)правилом
  Вопрс №4
  Вы положили раствор на плитку ровным слоем
  а) её удобно фиксировать в плоскости облицовки
  Б) её не удобно фиксировать в плоскости облицовки
  Вопрс №5
  Вы положили раствор на неувлажнённую плитку
  а)ничего особенного не произойдёт
  б) раствор мгновенно обезводится
  В) произойдёт хорошее сцепление плитки и раствора за счёт всасывания цементного молочка в плитку


• 40 слайд

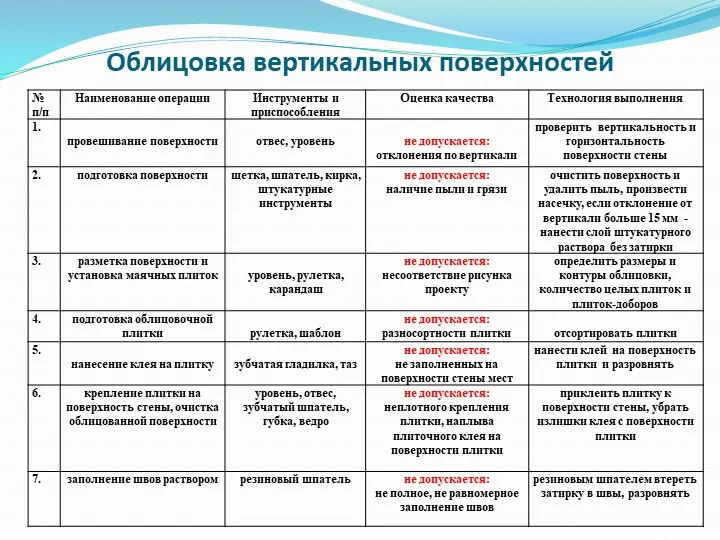

  Облицовка вертикальных поверхностей




• 41 слайд

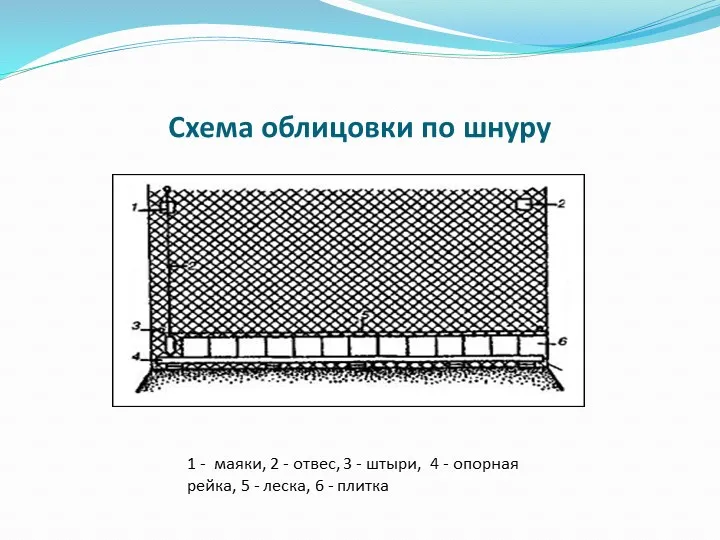

  Схема облицовки по шнуру
  1 - маяки, 2 - отвес, 3 - штыри, 4 - опорная рейка, 5 - леска, 6 - плитка


• 42 слайд

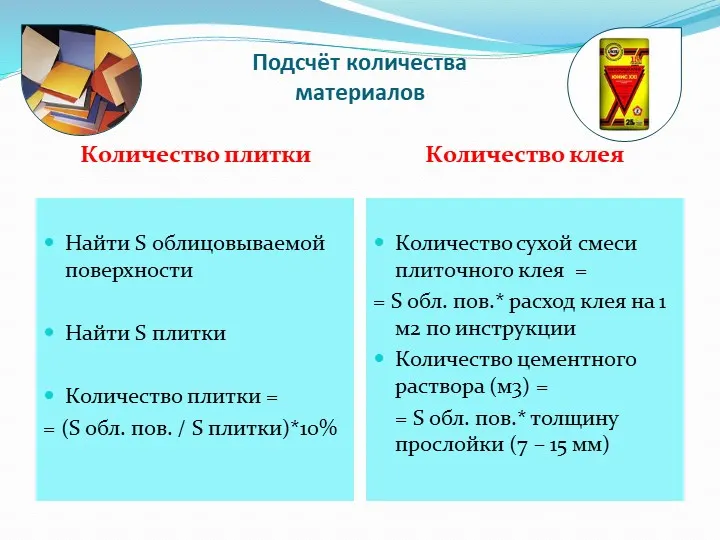

  Подсчёт количества
  материалов
  Количество плитки
  Количество клея

  Найти S облицовываемой поверхности

  Найти S плитки

  Количество плитки =
  = (S обл. пов. / S плитки)*10%

  Количество сухой смеси плиточного клея =
  = S обл. пов.* расход клея на 1 м2 по инструкции
  Количество цементного раствора (м3) =
  = S обл. пов.* толщину прослойки (7 – 15 мм)


• 43 слайд

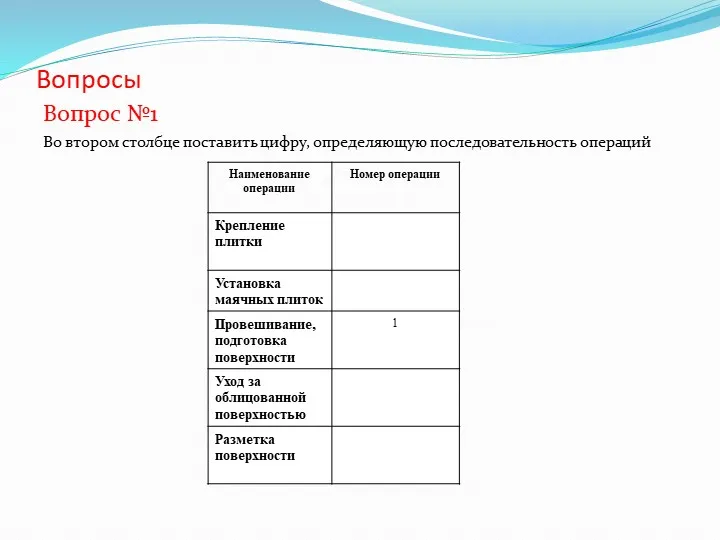

  Вопросы
  Вопрос №1
  Во втором столбце поставить цифру, определяющую последовательность операций


• 44 слайд

  Вопрос №2

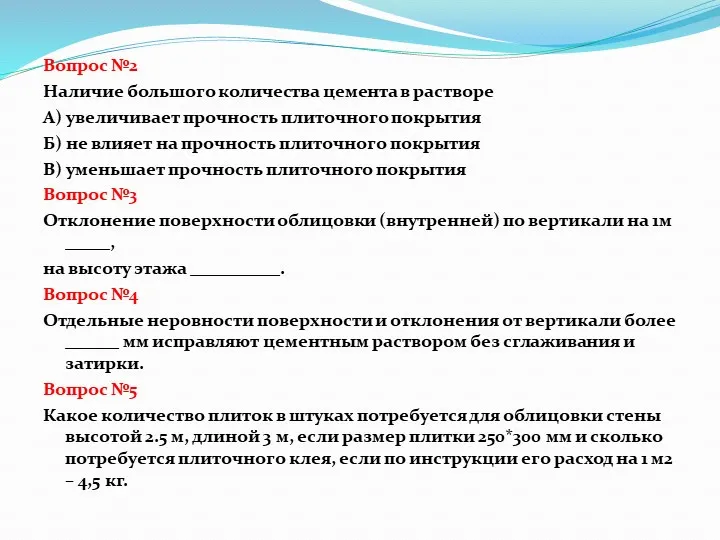

  Наличие большого количества цемента в растворе
  А) увеличивает прочность плиточного покрытия
  Б) не влияет на прочность плиточного покрытия
  В) уменьшает прочность плиточного покрытия
  Вопрос №3
  Отклонение поверхности облицовки (внутренней) по вертикали на 1м _____,
  на высоту этажа __________.
  Вопрос №4
  Отдельные неровности поверхности и отклонения от вертикали более ______ мм исправляют цементным раствором без сглаживания и затирки.
  Вопрос №5
  Какое количество плиток в штуках потребуется для облицовки стены высотой 2.5 м, длиной 3 м, если размер плитки 250*300 мм и сколько потребуется плиточного клея, если по инструкции его расход на 1 м2 – 4,5 кг.


• 45 слайд

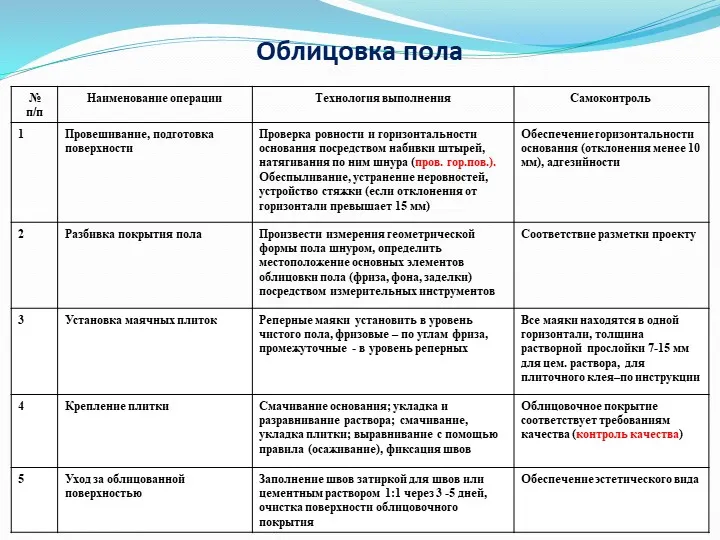

  Облицовка пола


• 46 слайд

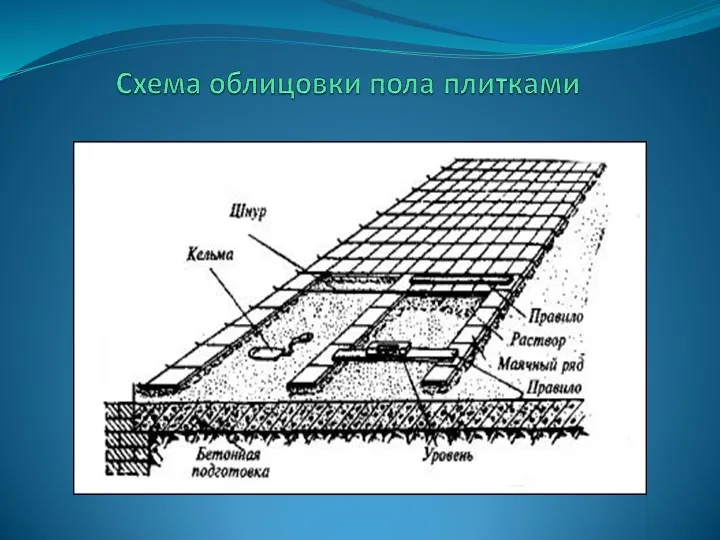

  Схема облицовки пола плитками


• 47 слайд

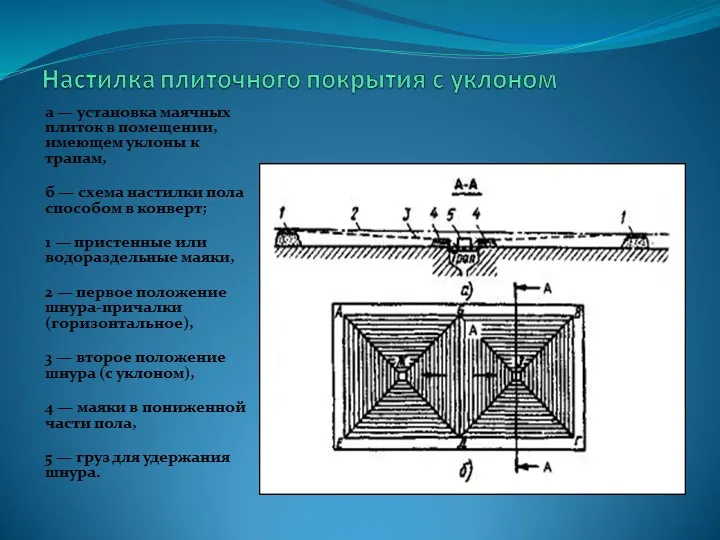

  Настилка плиточного покрытия с уклоном
  а — установка маячных плиток в помещении, имеющем уклоны к трапам,

  б — схема настилки пола способом в конверт;

  1 — пристенные или водораздельные маяки,

  2 — первое положение шнура-причалки (горизонтальное),

  3 — второе положение шнура (с уклоном),

  4 — маяки в пониженной части пола,

  5 — груз для удержания шнура.



• 48 слайд

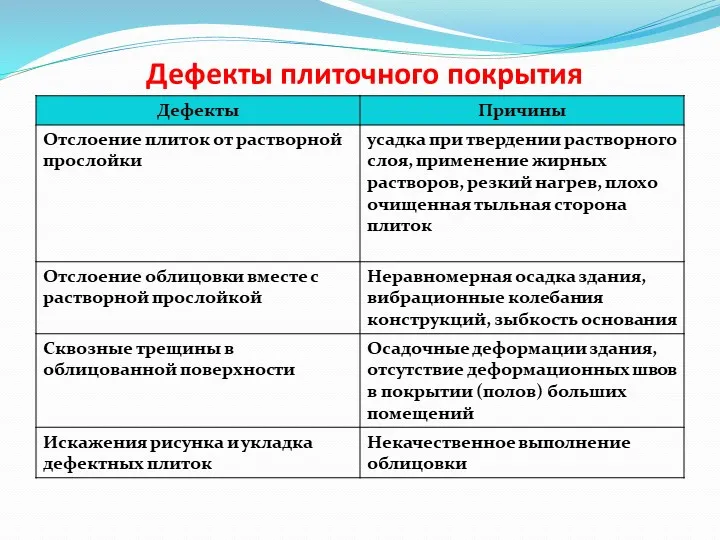

  Дефекты плиточного покрытия


• 49 слайд

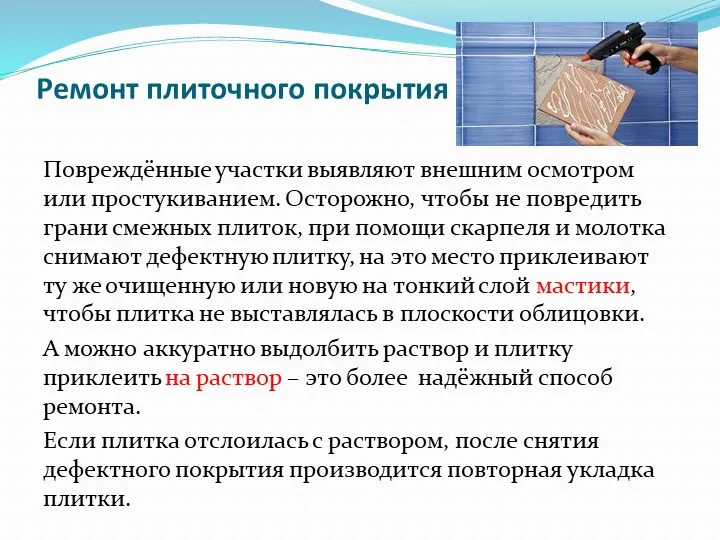

  Ремонт плиточного покрытия
  Повреждённые участки выявляют внешним осмотром или простукиванием. Осторожно, чтобы не повредить грани смежных плиток, при помощи скарпеля и молотка снимают дефектную плитку, на это место приклеивают ту же очищенную или новую на тонкий слой мастики, чтобы плитка не выставлялась в плоскости облицовки.
  А можно аккуратно выдолбить раствор и плитку приклеить на раствор – это более надёжный способ ремонта.
  Если плитка отслоилась с раствором, после снятия дефектного покрытия производится повторная укладка плитки.


• 50 слайд

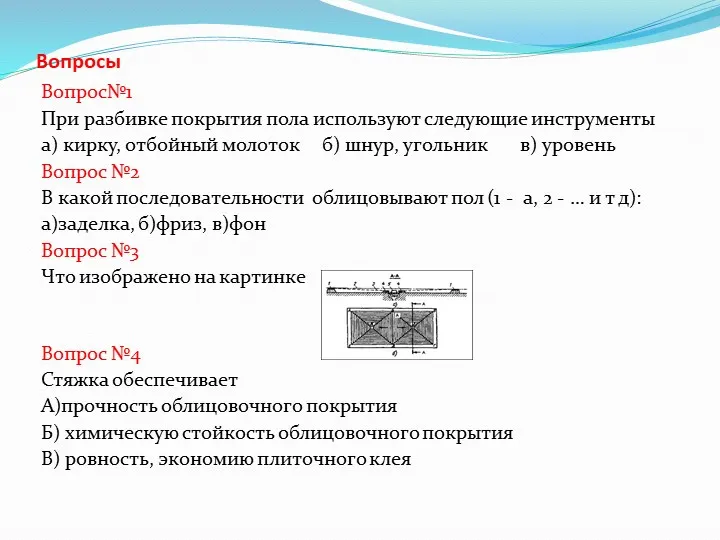

  Вопросы
  Вопрос№1
  При разбивке покрытия пола используют следующие инструменты
  а) кирку, отбойный молоток б) шнур, угольник в) уровень
  Вопрос №2
  В какой последовательности облицовывают пол (1 - а, 2 - … и т д):
  а)заделка, б)фриз, в)фон
  Вопрос №3
  Что изображено на картинке


  Вопрос №4
  Стяжка обеспечивает
  А)прочность облицовочного покрытия
  Б) химическую стойкость облицовочного покрытия
  В) ровность, экономию плиточного клея



• 51 слайд

  Вопрос №5

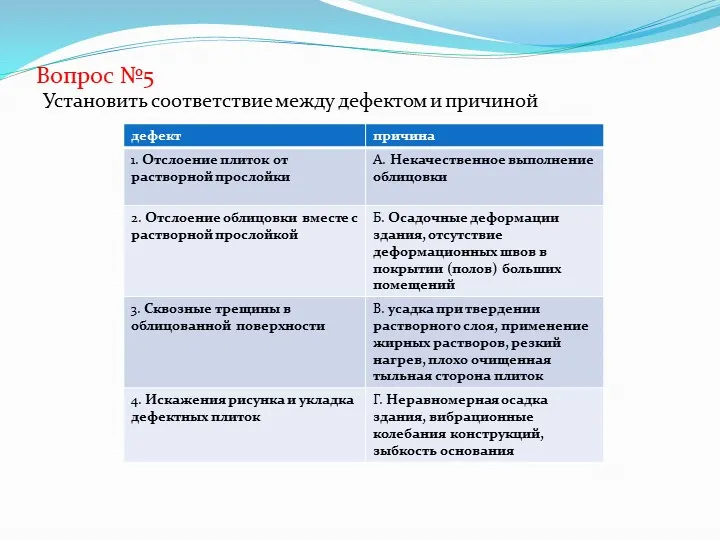

  Установить соответствие между дефектом и причиной
































• 52 слайд

  Спасибо за внимание!
