Описание презентации по отдельным слайдам:

1 слайд

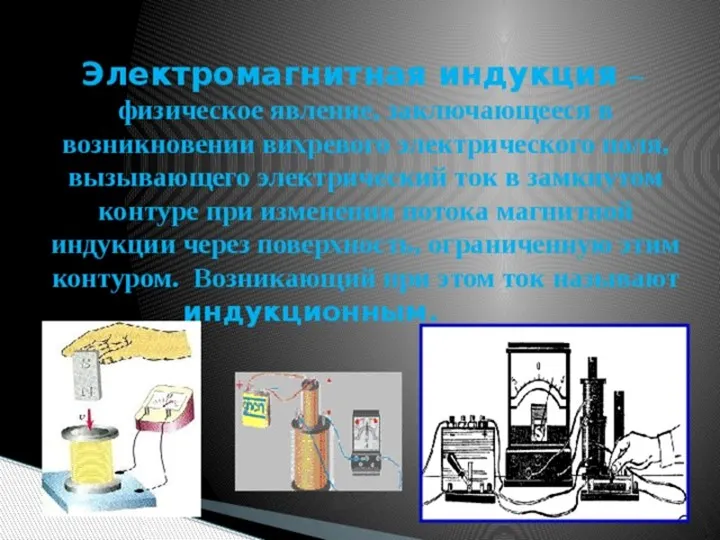

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ
2 слайд

Электромагнитная
индукция

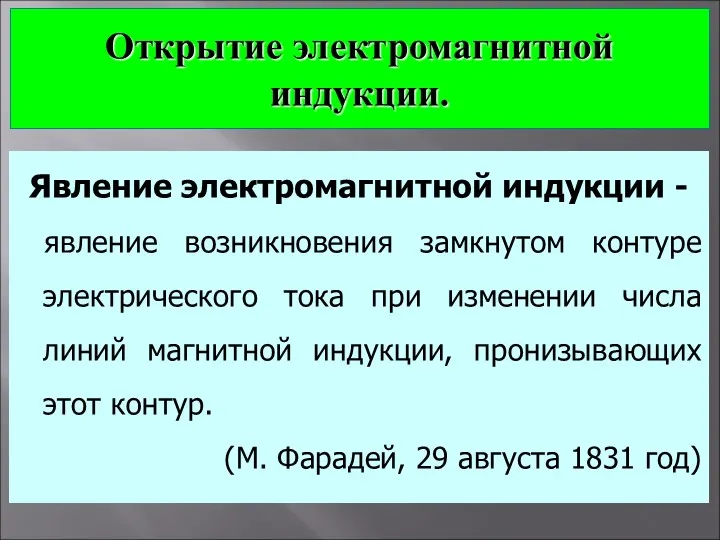

Открытие электромагнитной индукции.
Явление электромагнитной индукции -
явление возникновения замкнутом контуре электрического тока при изменении числа линий магнитной индукции, пронизывающих этот контур.
(М. Фарадей, 29 августа 1831 год)
3 слайд

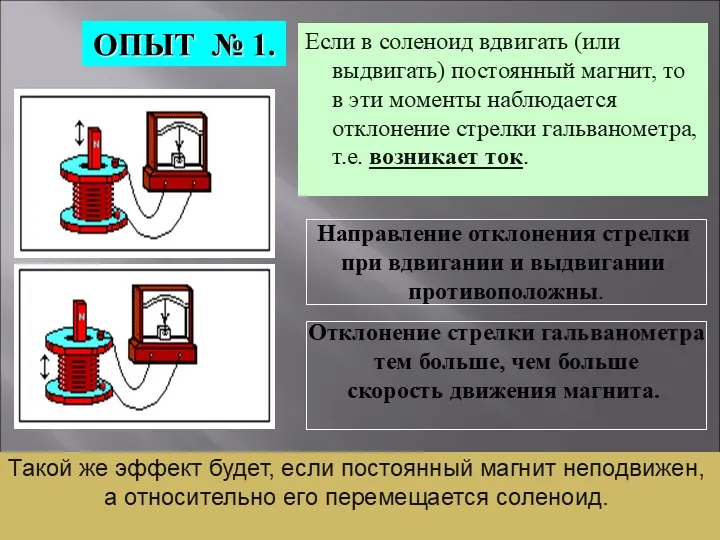

ОПЫТ № 1.
Если в соленоид вдвигать (или выдвигать) постоянный магнит, то в эти моменты наблюдается отклонение стрелки гальванометра, т.е. возникает ток.

Направление отклонения стрелки
при вдвигании и выдвигании
противоположны.
Отклонение стрелки гальванометра
тем больше, чем больше
скорость движения магнита.

Такой же эффект будет, если постоянный магнит неподвижен,
а относительно его перемещается соленоид.
4 слайд

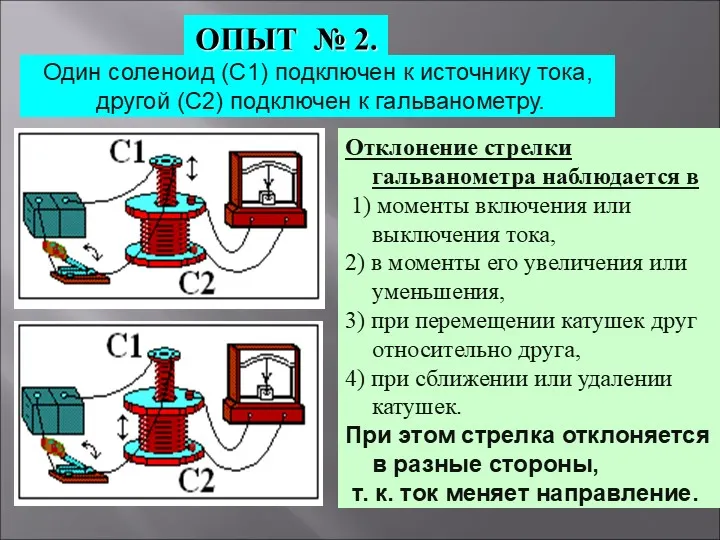

ОПЫТ № 2.
Отклонение стрелки гальванометра наблюдается в
1) моменты включения или выключения тока,
2) в моменты его увеличения или уменьшения,
3) при перемещении катушек друг относительно друга,
4) при сближении или удалении катушек.
При этом стрелка отклоняется в разные стороны,
т. к. ток меняет направление.
Один соленоид (С1) подключен к источнику тока,
другой (С2) подключен к гальванометру.
5 слайд

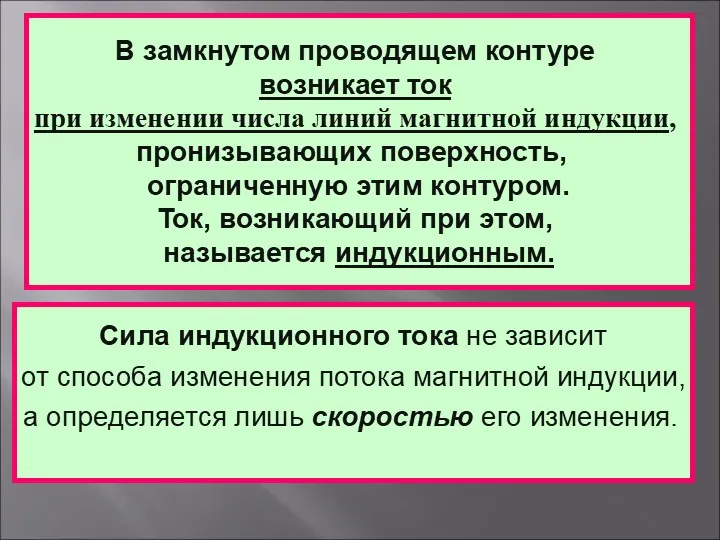

В замкнутом проводящем контуре
возникает ток
при изменении числа линий магнитной индукции,
пронизывающих поверхность,
ограниченную этим контуром.
Ток, возникающий при этом,
называется индукционным.
Сила индукционного тока не зависит
от способа изменения потока магнитной индукции,
а определяется лишь скоростью его изменения.
6 слайд

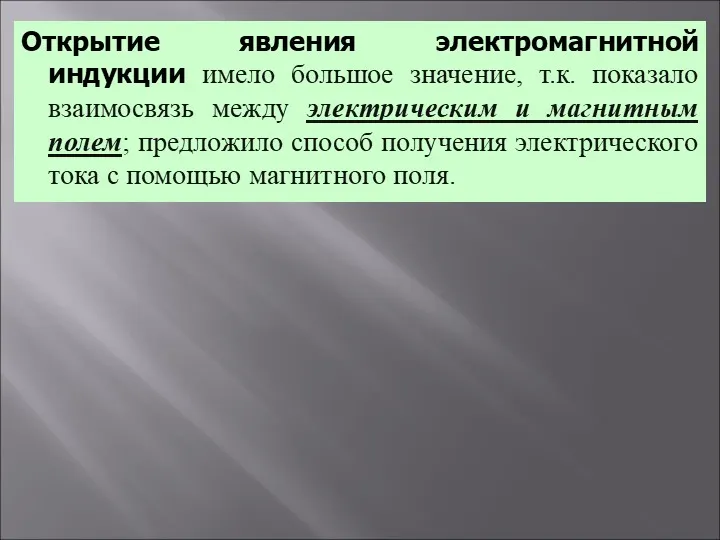

Открытие явления электромагнитной индукции имело большое значение, т.к. показало взаимосвязь между электрическим и магнитным полем; предложило способ получения электрического тока с помощью магнитного поля.
7 слайд

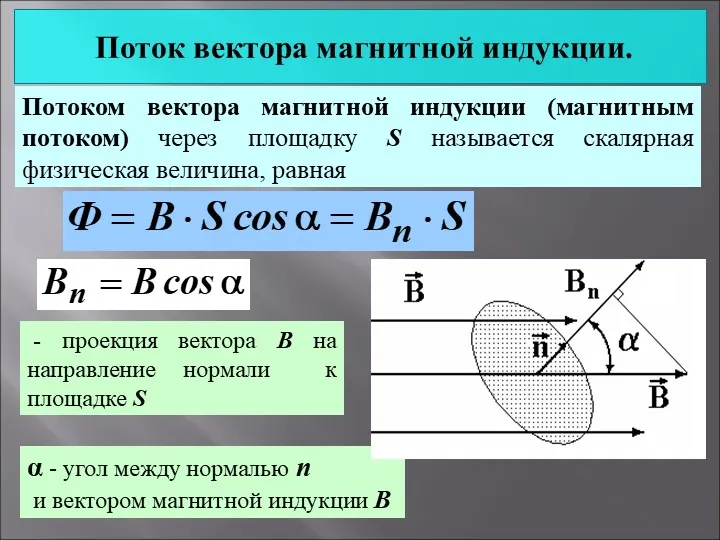

Поток вектора магнитной индукции.
Потоком вектора магнитной индукции (магнитным потоком) через площадку S называется скалярная физическая величина, равная
- проекция вектора B на направление нормали к площадке S
α - угол между нормалью n
и вектором магнитной индукции B
8 слайд

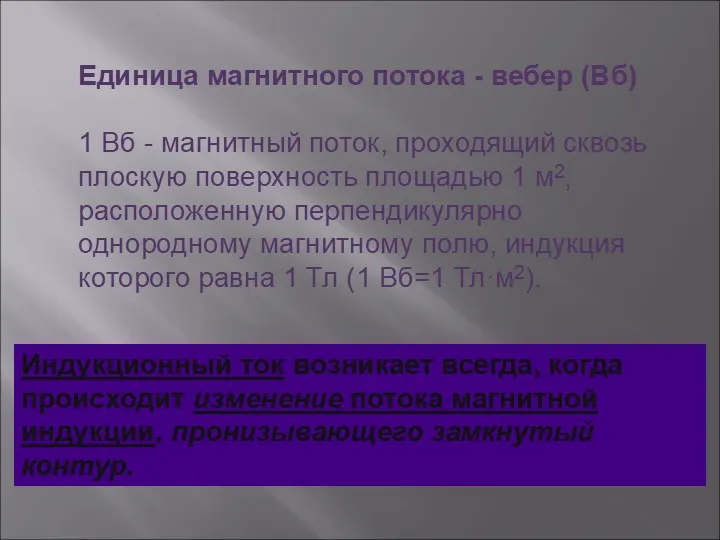

Индукционный ток возникает всегда, когда происходит изменение потока магнитной индукции, пронизывающего замкнутый контур.
Единица магнитного потока - вебер (Вб)

1 Вб - магнитный поток, проходящий сквозь плоскую поверхность площадью 1 м2, расположенную перпендикулярно однородному магнитному полю, индукция которого равна 1 Тл (1 Вб=1 Тл·м2).
9 слайд

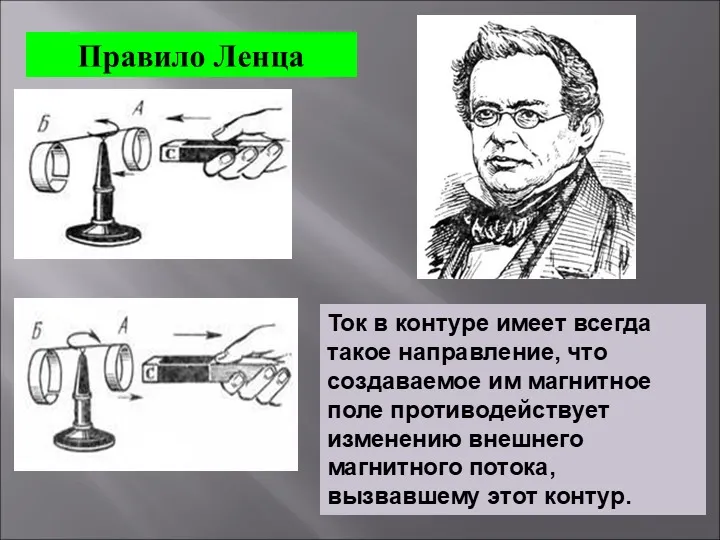

Правило Ленца
Ток в контуре имеет всегда такое направление, что создаваемое им магнитное поле противодействует изменению внешнего магнитного потока, вызвавшему этот контур.
10 слайд

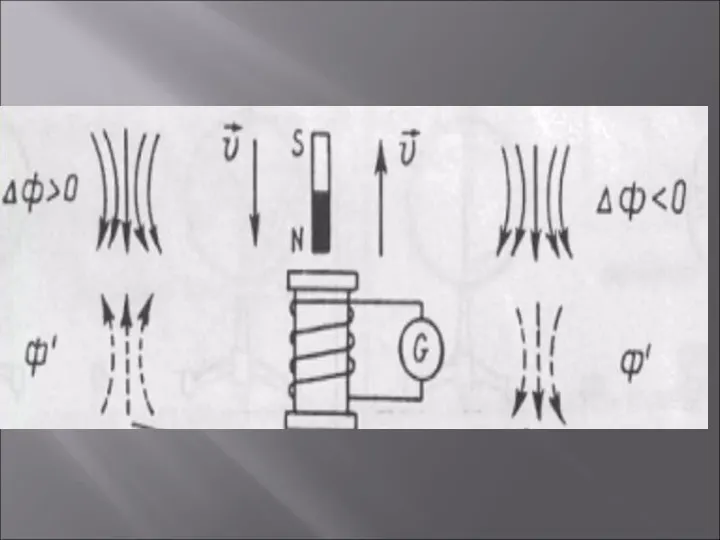

11 слайд

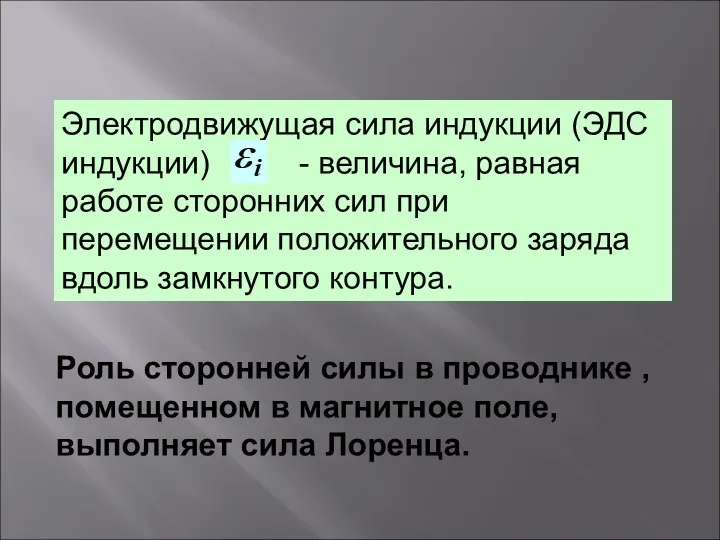

Электродвижущая сила индукции (ЭДС индукции) - величина, равная работе сторонних сил при перемещении положительного заряда вдоль замкнутого контура.
Роль сторонней силы в проводнике , помещенном в магнитное поле, выполняет сила Лоренца.
12 слайд

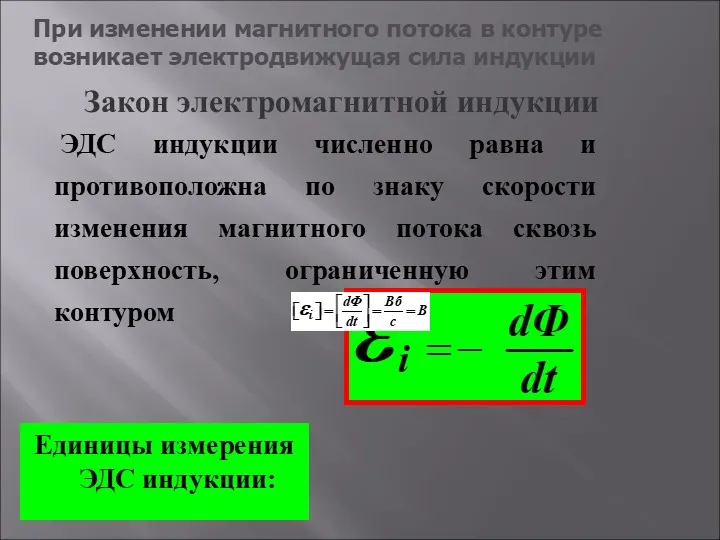

ЭДС индукции численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром
Единицы измерения ЭДС индукции:
При изменении магнитного потока в контуре возникает электродвижущая сила индукции
Закон электромагнитной индукции
13 слайд

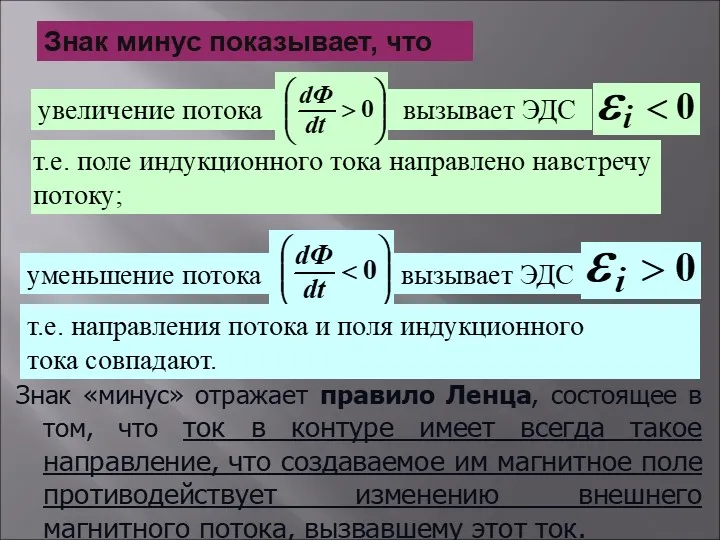

т.е. поле индукционного тока направлено навстречу потоку;
увеличение потока
вызывает ЭДС
уменьшение потока
вызывает ЭДС
т.е. направления потока и поля индукционного
тока совпадают.
Знак «минус» отражает правило Ленца, состоящее в том, что ток в контуре имеет всегда такое направление, что создаваемое им магнитное поле противодействует изменению внешнего магнитного потока, вызвавшему этот ток.
Знак минус показывает, что
14 слайд

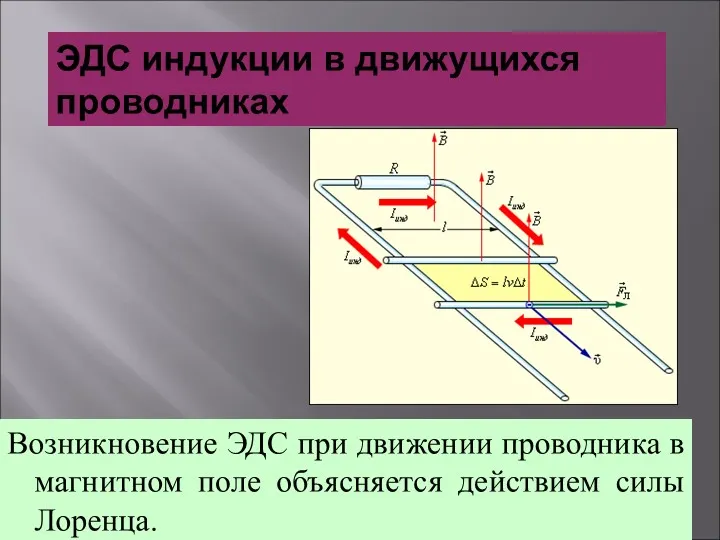

Возникновение ЭДС при движении проводника в магнитном поле объясняется действием силы Лоренца.
ЭДС индукции в движущихся и неподвижных проводниках.
ЭДС индукции в движущихся проводниках
15 слайд

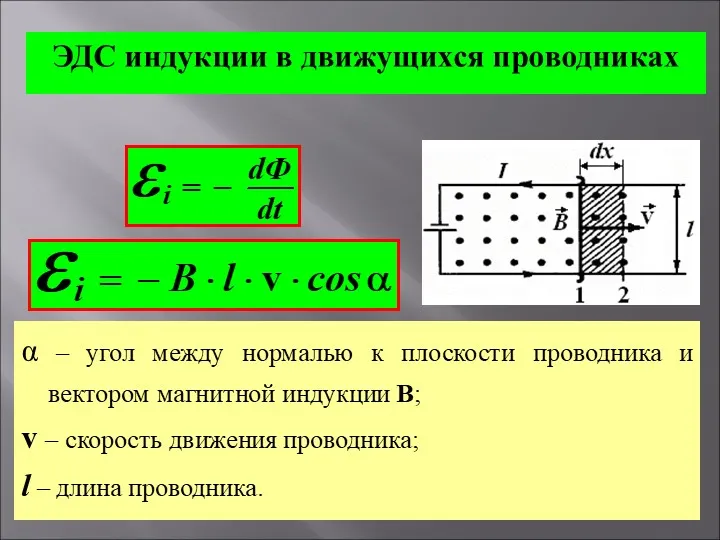

ЭДС индукции в движущихся проводниках
α – угол между нормалью к плоскости проводника и вектором магнитной индукции В;
v – скорость движения проводника;
l – длина проводника.
16 слайд

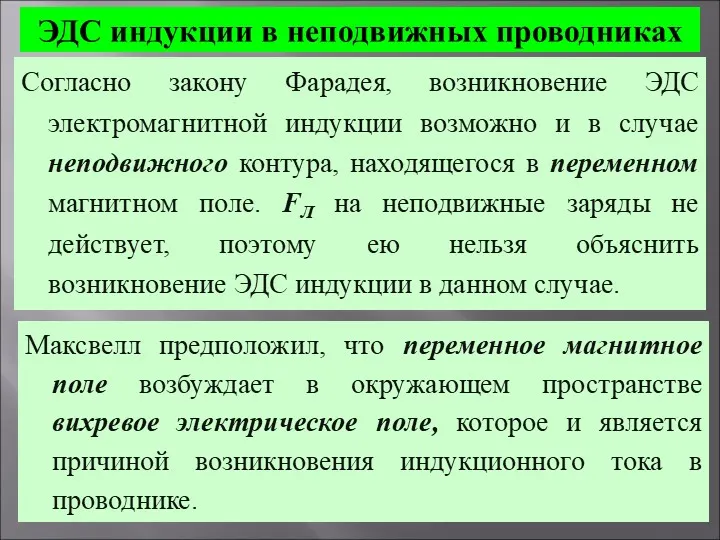

ЭДС индукции в неподвижных проводниках
Согласно закону Фарадея, возникновение ЭДС электромагнитной индукции возможно и в случае неподвижного контура, находящегося в переменном магнитном поле. FЛ на неподвижные заряды не действует, поэтому ею нельзя объяснить возникновение ЭДС индукции в данном случае.
Максвелл предположил, что переменное магнитное поле возбуждает в окружающем пространстве вихревое электрическое поле, которое и является причиной возникновения индукционного тока в проводнике.
17 слайд

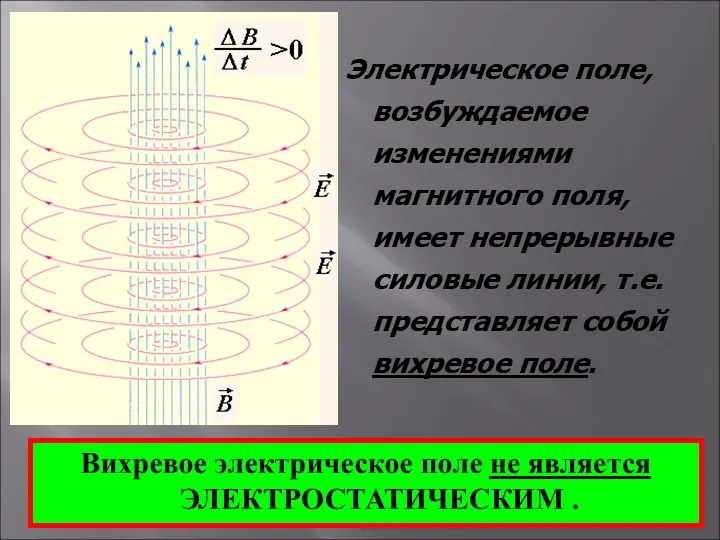

Вихревое электрическое поле не является ЭЛЕКТРОСТАТИЧЕСКИМ .
Электрическое поле, возбуждаемое изменениями магнитного поля, имеет непрерывные силовые линии, т.е. представляет собой вихревое поле.
18 слайд

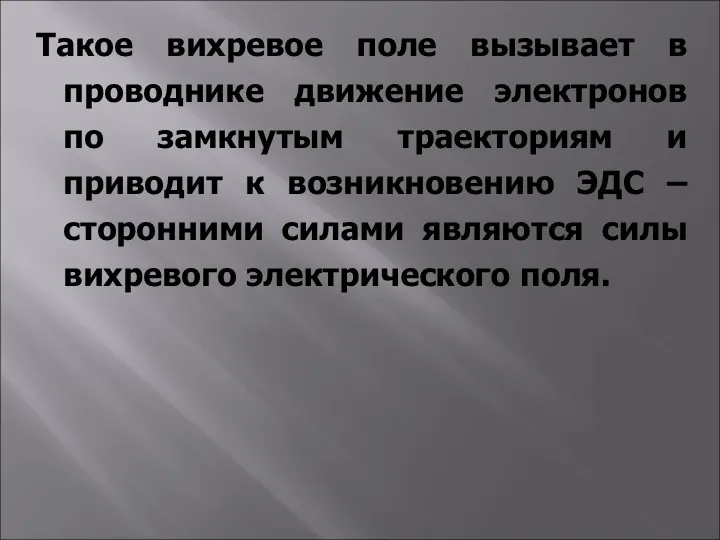

Такое вихревое поле вызывает в проводнике движение электронов по замкнутым траекториям и приводит к возникновению ЭДС – сторонними силами являются силы вихревого электрического поля.
