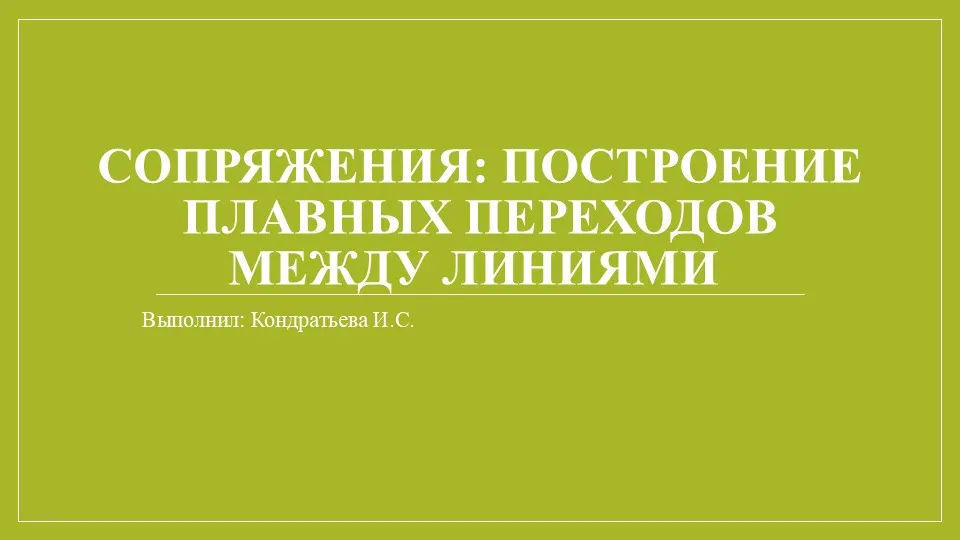

Сопряжения: построение плавных переходов между линиями
Выполнил: Кондратьева И.С.
2 слайд

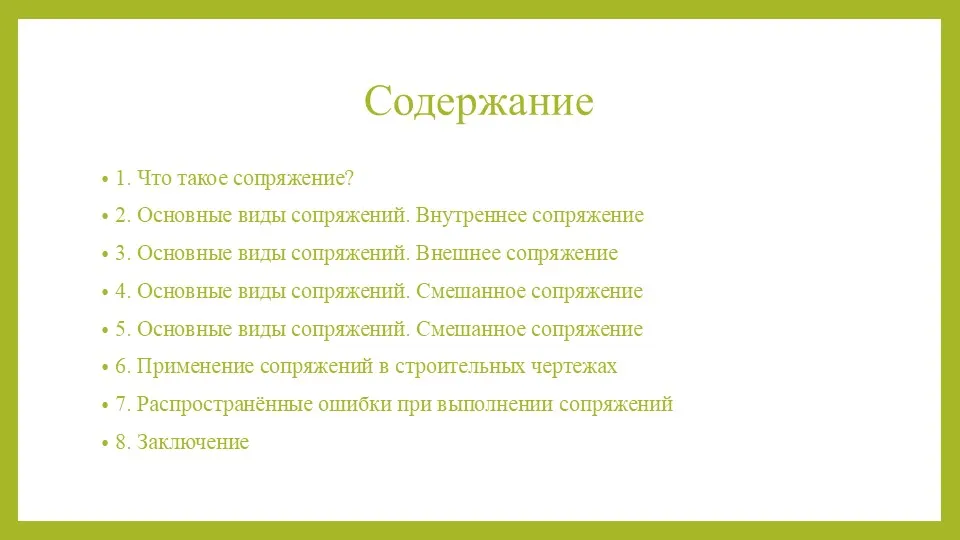

Содержание
1. Что такое сопряжение?
2. Основные виды сопряжений. Внутреннее сопряжение
3. Основные виды сопряжений. Внешнее сопряжение
4. Основные виды сопряжений. Смешанное сопряжение
5. Основные виды сопряжений. Смешанное сопряжение
6. Применение сопряжений в строительных чертежах
7. Распространённые ошибки при выполнении сопряжений
8. Заключение
3 слайд

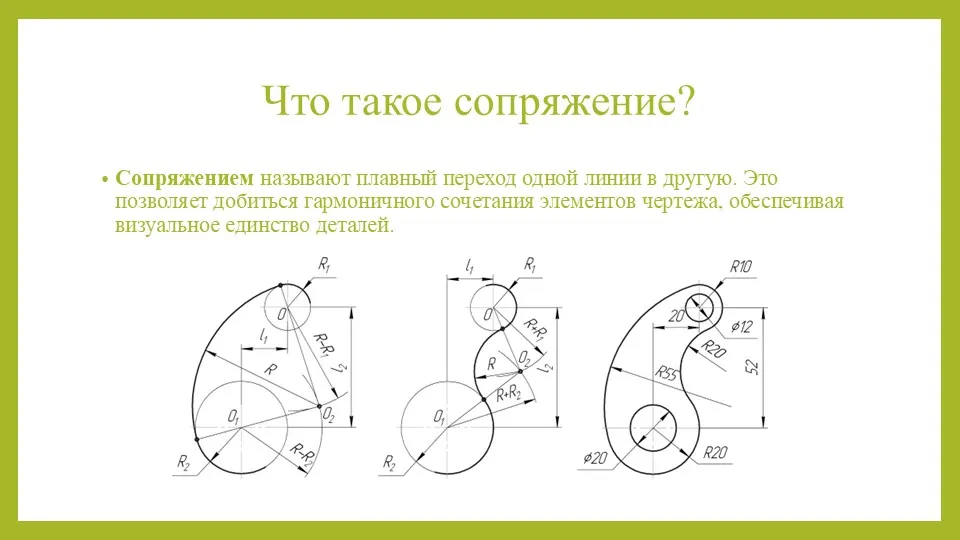

Что такое сопряжение?
Сопряжением называют плавный переход одной линии в другую. Это позволяет добиться гармоничного сочетания элементов чертежа, обеспечивая визуальное единство деталей.
4 слайд

Основные виды сопряжений.

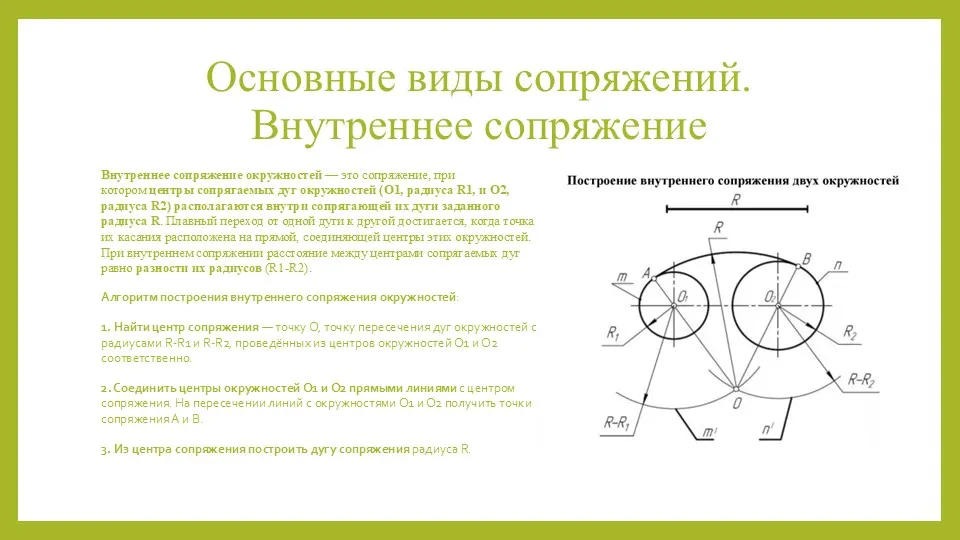

Внутреннее сопряжение
Внутреннее сопряжение окружностей — это сопряжение, при котором центры сопрягаемых дуг окружностей (O1, радиуса R1, и O2, радиуса R2) располагаются внутри сопрягающей их дуги заданного радиуса R. Плавный переход от одной дуги к другой достигается, когда точка их касания расположена на прямой, соединяющей центры этих окружностей. При внутреннем сопряжении расстояние между центрами сопрягаемых дуг равно разности их радиусов (R1-R2).
Алгоритм построения внутреннего сопряжения окружностей:
1. Найти центр сопряжения — точку O, точку пересечения дуг окружностей с радиусами R-R1 и R-R2, проведённых из центров окружностей O1 и O2 соответственно.
2. Соединить центры окружностей O1 и O2 прямыми линиями с центром сопряжения. На пересечении линий с окружностями O1 и O2 получить точки сопряжения A и B.
3. Из центра сопряжения построить дугу сопряжения радиуса R.
5 слайд

Основные виды сопряжений.

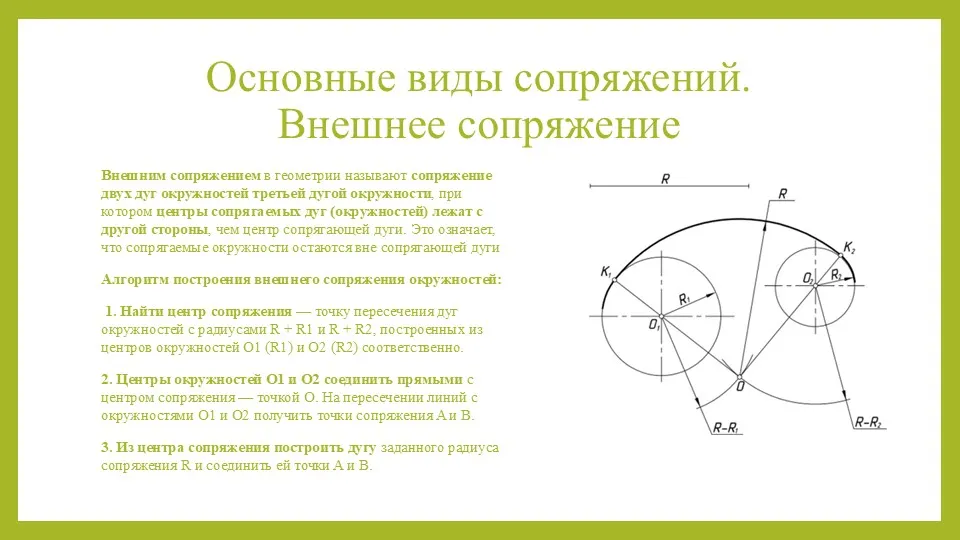

Внешнее сопряжение
Внешним сопряжением в геометрии называют сопряжение двух дуг окружностей третьей дугой окружности, при котором центры сопрягаемых дуг (окружностей) лежат с другой стороны, чем центр сопрягающей дуги. Это означает, что сопрягаемые окружности остаются вне сопрягающей дуги
Алгоритм построения внешнего сопряжения окружностей:
1. Найти центр сопряжения — точку пересечения дуг окружностей с радиусами R + R1 и R + R2, построенных из центров окружностей O1 (R1) и O2 (R2) соответственно.
2. Центры окружностей O1 и O2 соединить прямыми с центром сопряжения — точкой O. На пересечении линий с окружностями O1 и O2 получить точки сопряжения A и B.
3. Из центра сопряжения построить дугу заданного радиуса сопряжения R и соединить ей точки A и B.
6 слайд

Основные виды сопряжений.

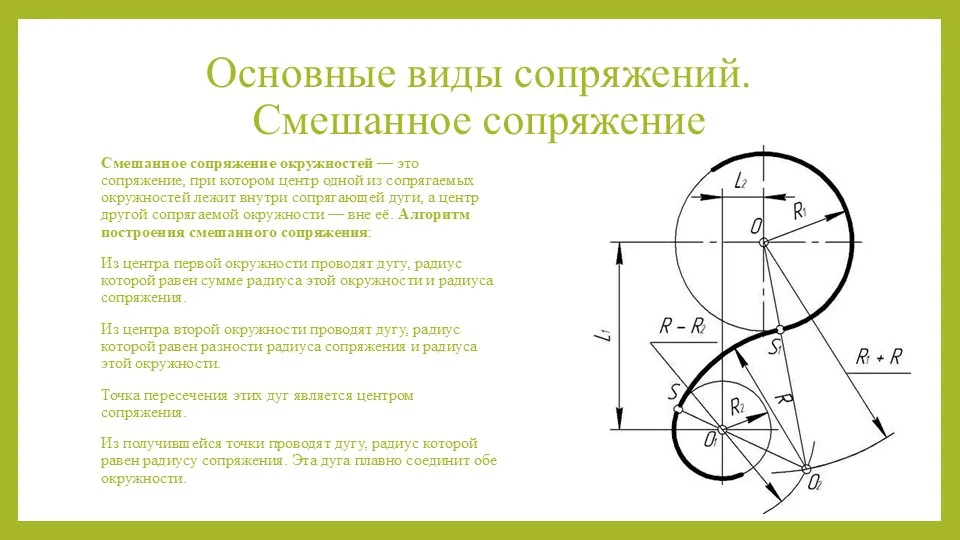

Смешанное сопряжение
Смешанное сопряжение окружностей — это сопряжение, при котором центр одной из сопрягаемых окружностей лежит внутри сопрягающей дуги, а центр другой сопрягаемой окружности — вне её. Алгоритм построения смешанного сопряжения:
Из центра первой окружности проводят дугу, радиус которой равен сумме радиуса этой окружности и радиуса сопряжения.
Из центра второй окружности проводят дугу, радиус которой равен разности радиуса сопряжения и радиуса этой окружности.
Точка пересечения этих дуг является центром сопряжения.
Из получившейся точки проводят дугу, радиус которой равен радиусу сопряжения. Эта дуга плавно соединит обе окружности.
7 слайд

Применение сопряжений

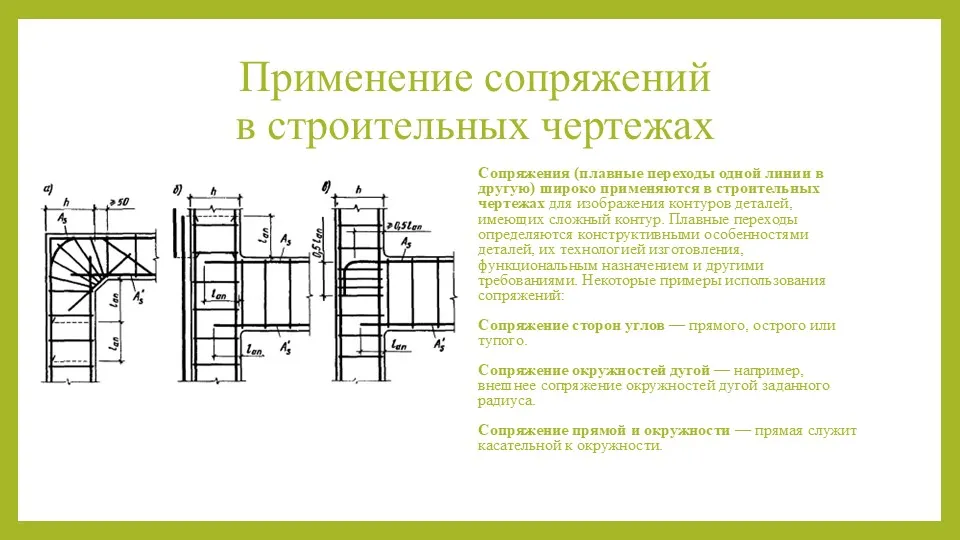

в строительных чертежах
Сопряжения (плавные переходы одной линии в другую) широко применяются в строительных чертежах для изображения контуров деталей, имеющих сложный контур. Плавные переходы определяются конструктивными особенностями деталей, их технологией изготовления, функциональным назначением и другими требованиями. Некоторые примеры использования сопряжений:
Сопряжение сторон углов — прямого, острого или тупого.
Сопряжение окружностей дугой — например, внешнее сопряжение окружностей дугой заданного радиуса.
Сопряжение прямой и окружности — прямая служит касательной к окружности.
8 слайд

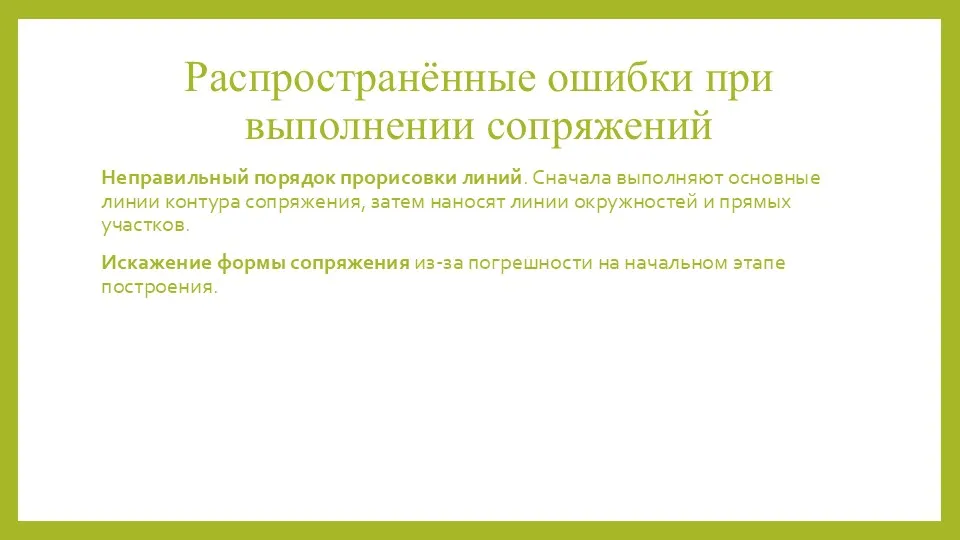

Распространённые ошибки при выполнении сопряжений
Неправильный порядок прорисовки линий. Сначала выполняют основные линии контура сопряжения, затем наносят линии окружностей и прямых участков.
Искажение формы сопряжения из-за погрешности на начальном этапе построения.
9 слайд

Распространённые ошибки при выполнении сопряжений

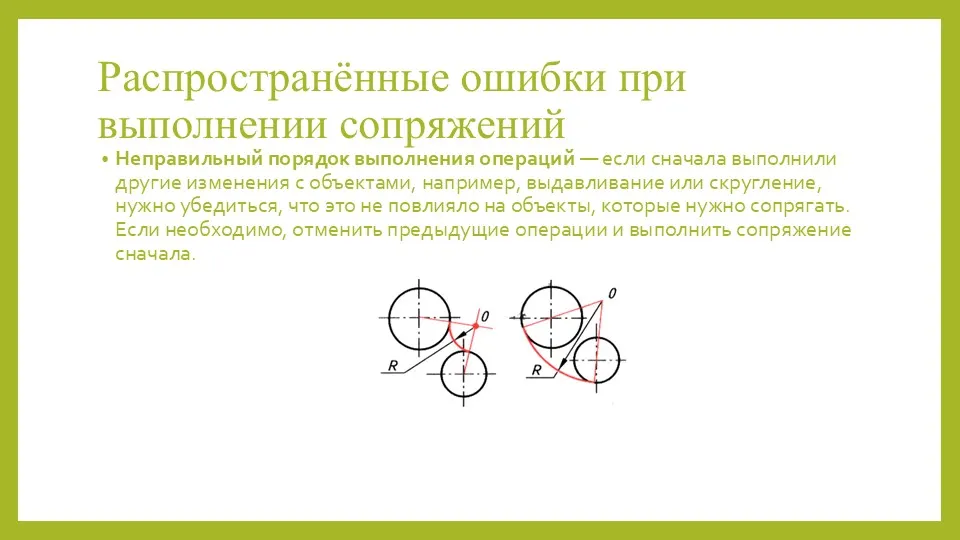

Неправильный порядок выполнения операций — если сначала выполнили другие изменения с объектами, например, выдавливание или скругление, нужно убедиться, что это не повлияло на объекты, которые нужно сопрягать. Если необходимо, отменить предыдущие операции и выполнить сопряжение сначала.
10 слайд

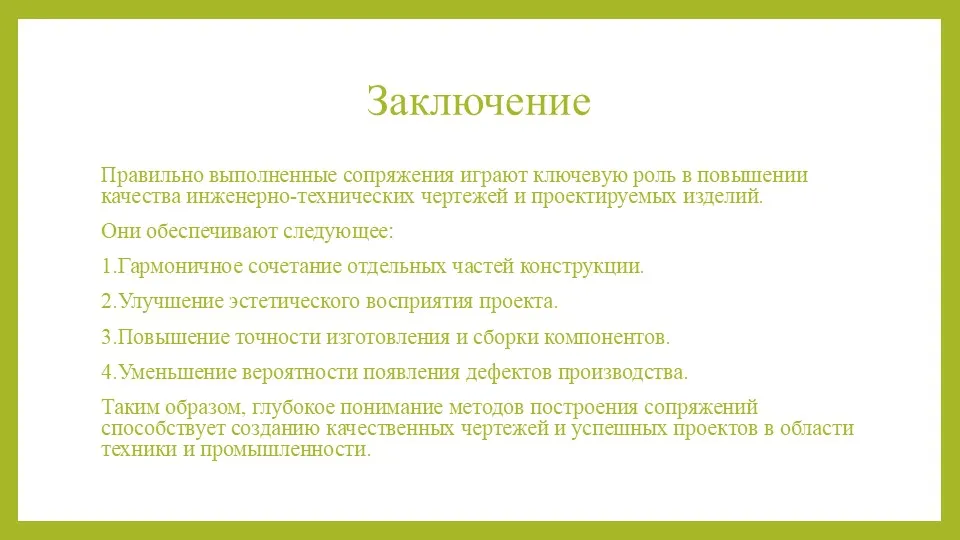

Заключение
Правильно выполненные сопряжения играют ключевую роль в повышении качества инженерно-технических чертежей и проектируемых изделий.
Они обеспечивают следующее:
1.Гармоничное сочетание отдельных частей конструкции.
2.Улучшение эстетического восприятия проекта.
3.Повышение точности изготовления и сборки компонентов.
4.Уменьшение вероятности появления дефектов производства.
Таким образом, глубокое понимание методов построения сопряжений способствует созданию качественных чертежей и успешных проектов в области техники и промышленности.
