1 слайд

ЗАКОНЫ ПОСТОЯННОГО ТОКА
Электродинамика

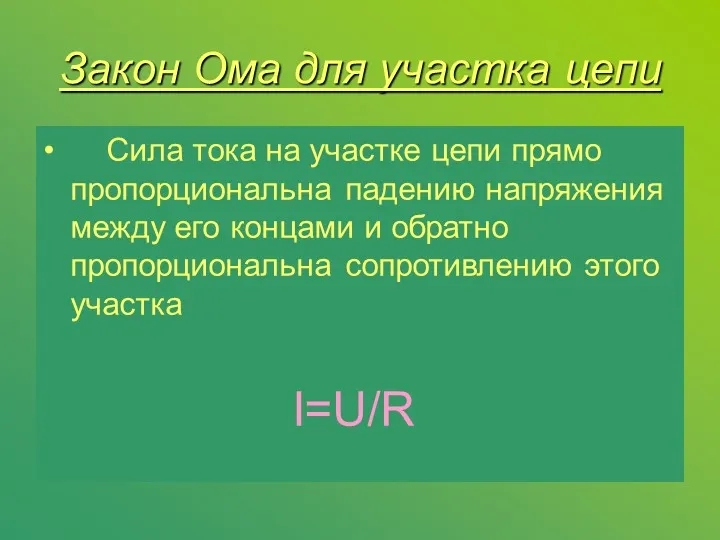

2 слайд

Закон Ома для участка цепи
Сила тока на участке цепи прямо пропорциональна падению напряжения между его концами и обратно пропорциональна сопротивлению этого участка

I=U/R

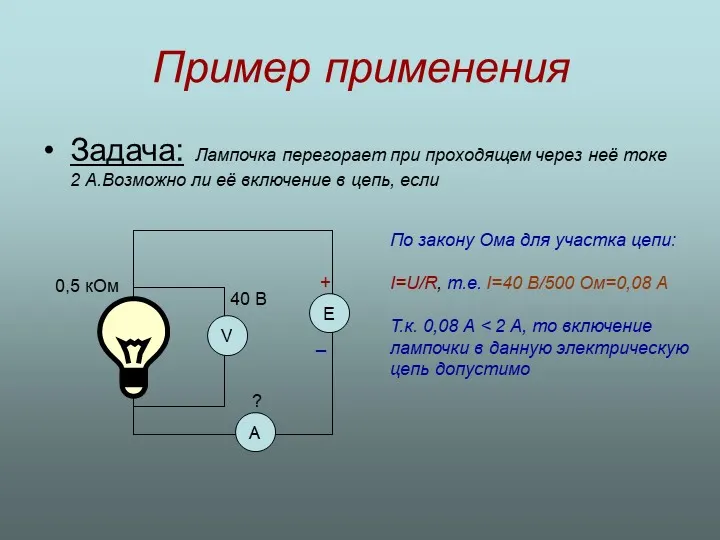

3 слайд

Пример применения
Задача: Лампочка перегорает при проходящем через неё токе 2 А.Возможно ли её включение в цепь, если
V
E
A
+
_
0,5 кОм
40 В
?
По закону Ома для участка цепи:

I=U/R, т.е. I=40 В/500 Ом=0,08 А

Т.к. 0,08 А < 2 А, то включение
лампочки в данную электрическую
цепь допустимо

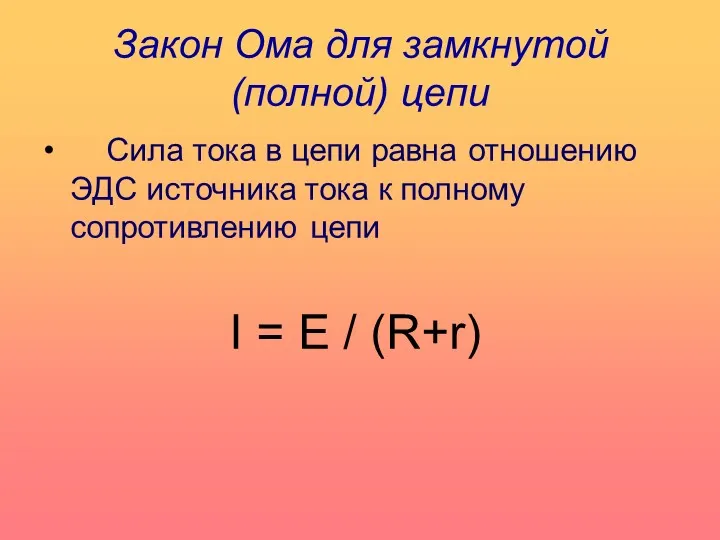

4 слайд

Закон Ома для замкнутой (полной) цепи
Сила тока в цепи равна отношению ЭДС источника тока к полному сопротивлению цепи

I = E / (R+r)

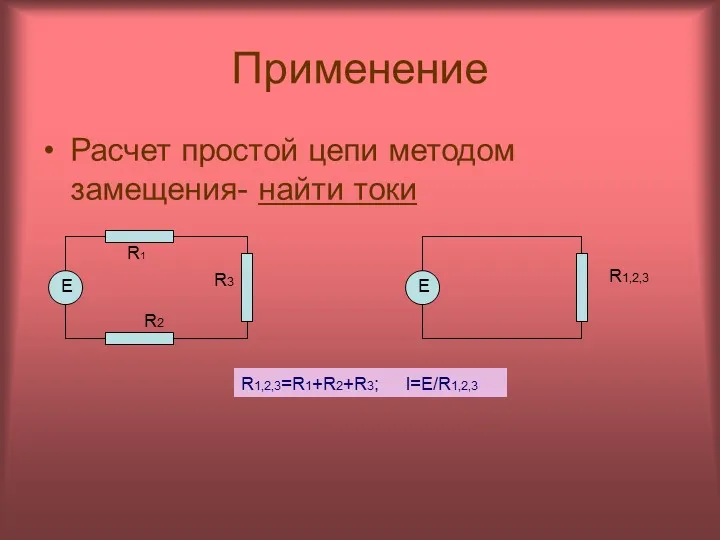

5 слайд

Применение
Расчет простой цепи методом замещения- найти токи

R1
R2
E
R3
E
R1,2,3
R1,2,3=R1+R2+R3; I=E/R1,2,3

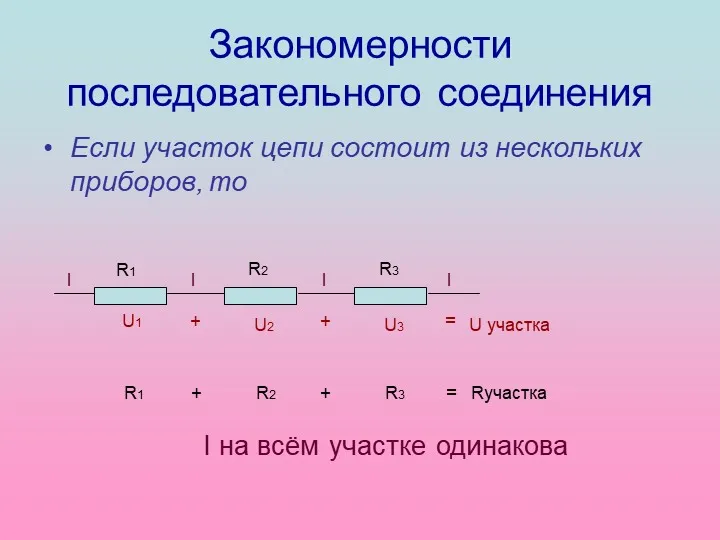

6 слайд

Закономерности последовательного соединения
Если участок цепи состоит из нескольких приборов, то
R1
R2
R3
I
I
I
I
U1
U2
U3
+
+
=
U участка
R1 + R2 + R3 = Rучастка
I на всём участке одинакова

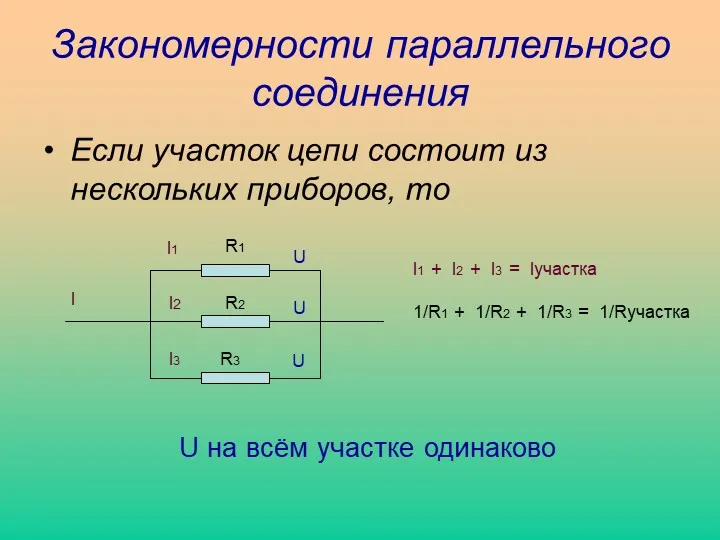

7 слайд

Закономерности параллельного соединения
Если участок цепи состоит из нескольких приборов, то
I
I1
I2
I3
R1
R2
R3
U
U
U
I1 + I2 + I3 = Iучастка

1/R1 + 1/R2 + 1/R3 = 1/Rучастка
U на всём участке одинаково

Краткое описание материала

Данная презентация может быть использована на уроках физики при изучении темы "Законы постоянного тока". Мной она была использована также в качестве материала для самостоятельной работы обучающихся, пропустивших по различным причинам указанную тему.

Кроме формулировок и формул законов Ома для участка и для полной (замкнутой) цепи презентация содержит примеры применения данных законов для расчёта параметров цепи постоянного тока, а также пример применения метода замещения, который изучается в курсе ОП "Основы электротехники" согласно Стандарту некоторых профессий и специальностей, например, профессий "Электромонтёр по ремонтуи обслуживанию электрооборудования", "Электромонтёр охранно-пожарной сигнализации", специальности "Монтаж и техническая эксплуатация промышленного оборудования (по отраслям)".
