Презентация по физике на тему "Ультразвук" (1курс)

• 1 слайд

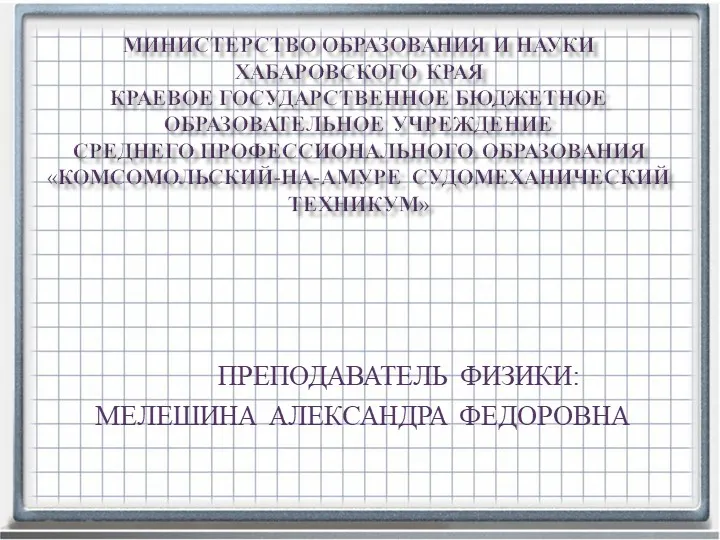

  Министерство образования и науки Хабаровского края
  Краевое государственное бюджетное образовательное учреждение
  СРЕДНЕГО профессионального образования
  «КОМСОМОЛЬСКИЙ-НА-АМУРЕ СУДОМЕХАНИЧЕСКИЙ ТЕХНИКУМ»
  ПРЕПОДАВАТЕЛЬ ФИЗИКИ:
  МЕЛЕШИНА АЛЕКСАНДРА ФЕДОРОВНА


• 2 слайд

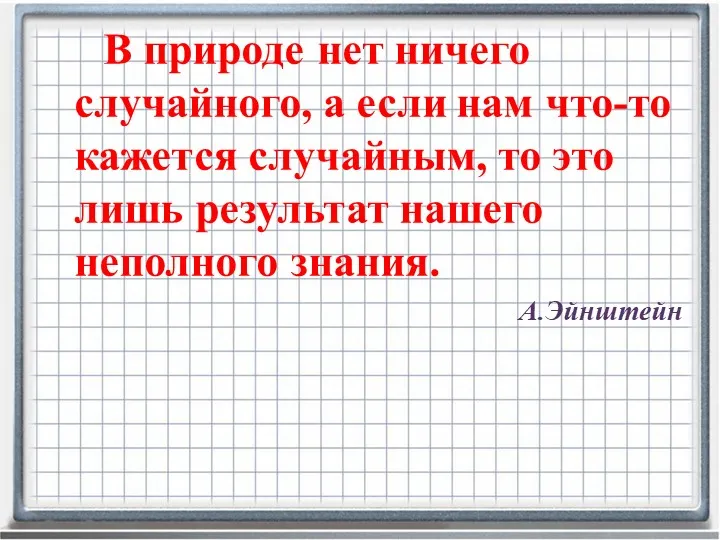

  В природе нет ничего случайного, а если нам что-то кажется случайным, то это лишь результат нашего неполного знания.
  А.Эйнштейн


• 3 слайд

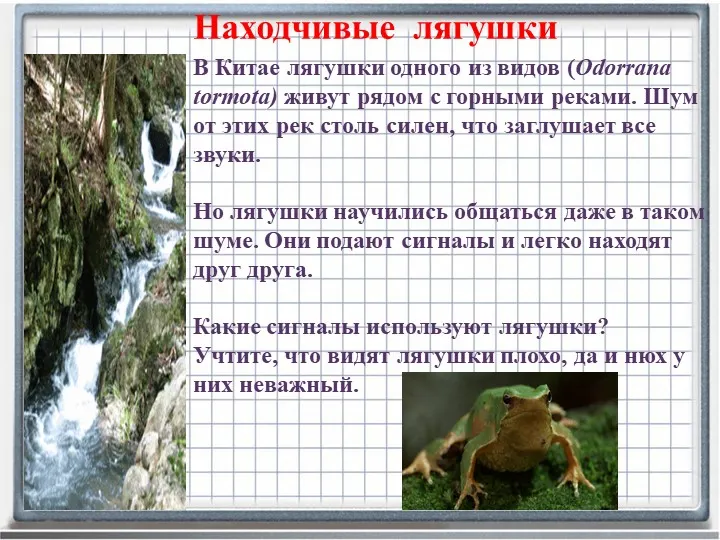

  В Китае лягушки одного из видов (Odorrana tormota) живут рядом с горными реками. Шум от этих рек столь силен, что заглушает все звуки.

  Но лягушки научились общаться даже в таком шуме. Они подают сигналы и легко находят друг друга.

  Какие сигналы используют лягушки?
  Учтите, что видят лягушки плохо, да и нюх у них неважный.


  Находчивые лягушки


• 4 слайд

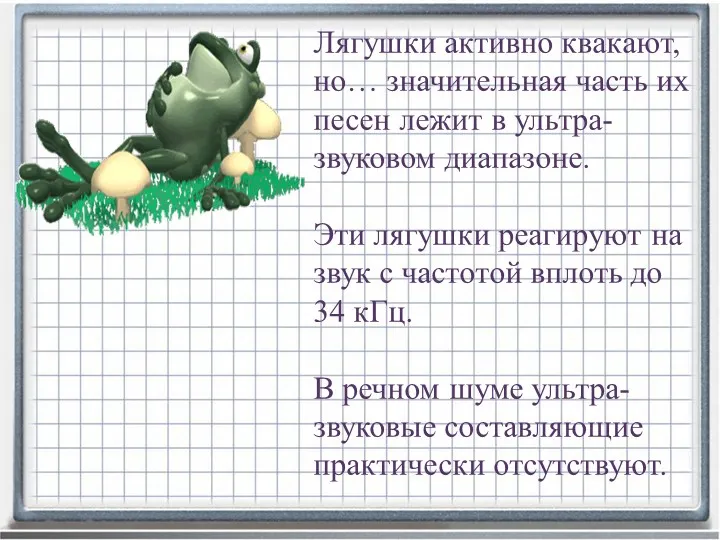

  Лягушки активно квакают, но… значительная часть их песен лежит в ультра-звуковом диапазоне.

  Эти лягушки реагируют на звук с частотой вплоть до 34 кГц.

  В речном шуме ультра-звуковые составляющие практически отсутствуют.


• 5 слайд

  5

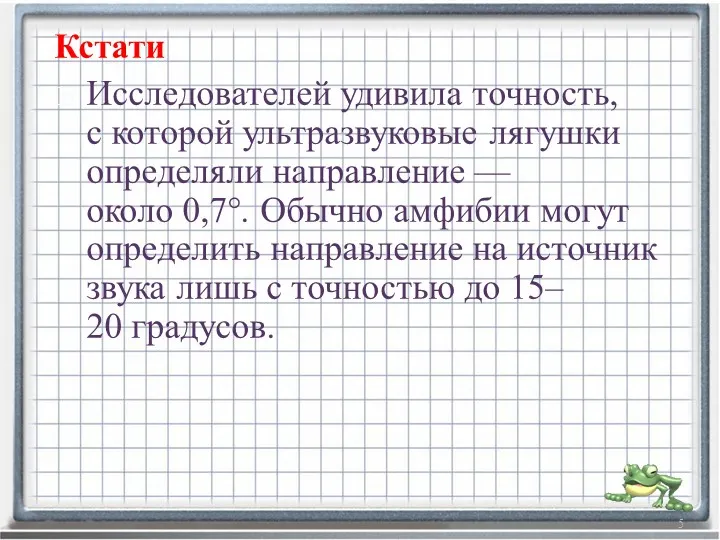

  Кстати
  Исследователей удивила точность, с которой ультразвуковые лягушки определяли направление — около 0,7°. Обычно амфибии могут определить направление на источник звука лишь с точностью до 15–20 градусов.



• 6 слайд

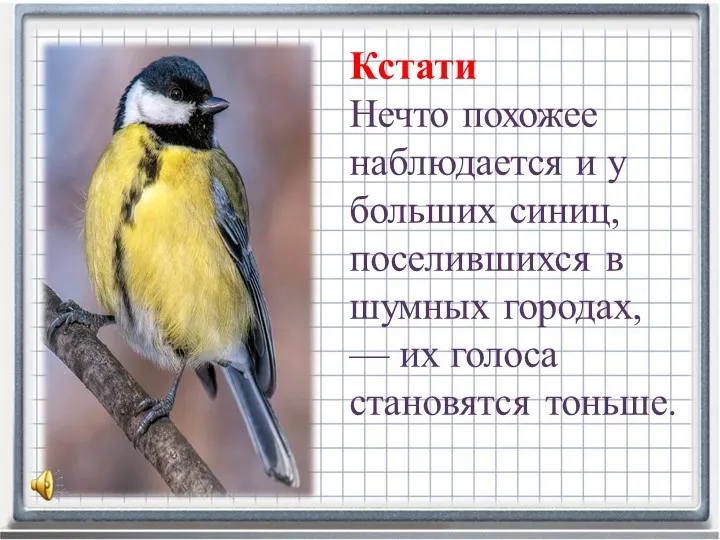

  Кстати
  Нечто похожее наблюдается и у больших синиц, поселившихся в шумных городах, — их голоса становятся тоньше.


• 7 слайд

  7

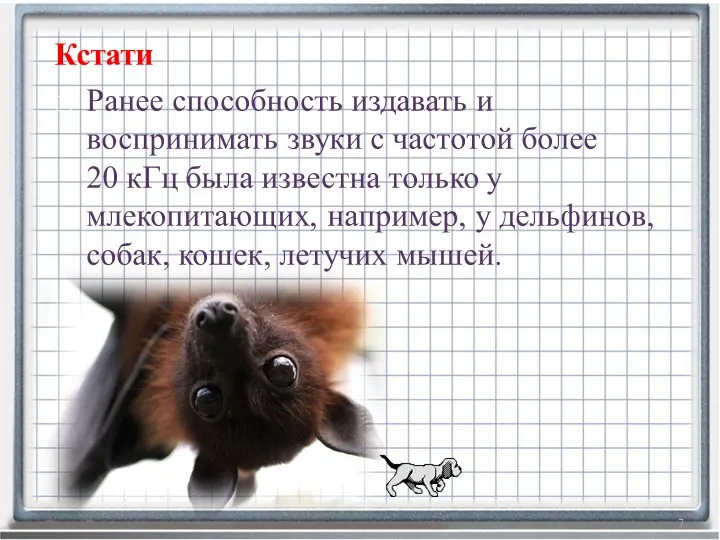

  Кстати
  Ранее способность издавать и воспринимать звуки с частотой более 20 кГц была известна только у млекопитающих, например, у дельфинов, собак, кошек, летучих мышей.



• 8 слайд

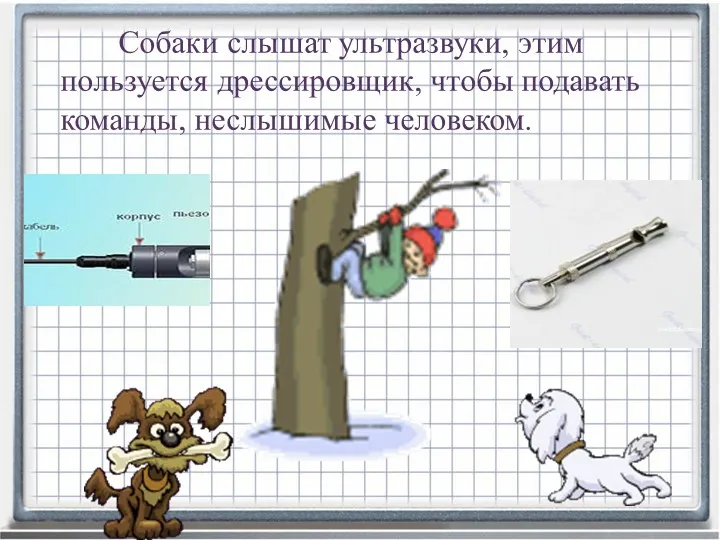

  Собаки слышат ультразвуки, этим пользуется дрессировщик, чтобы подавать команды, неслышимые человеком.



• 9 слайд

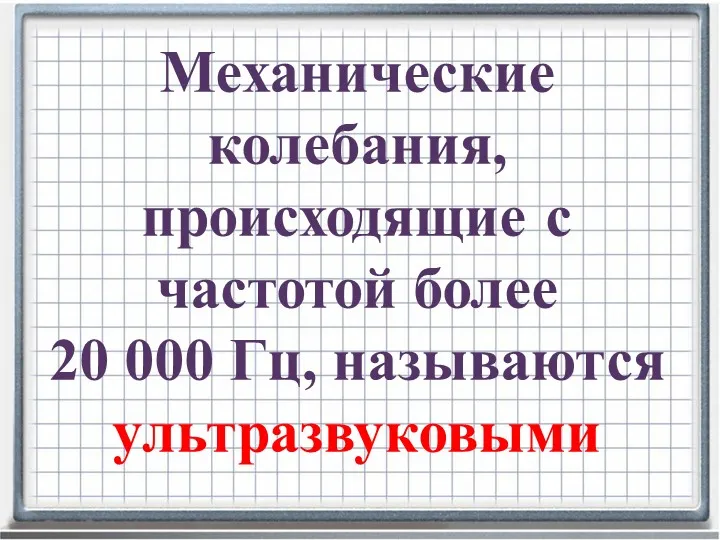

  Механические колебания, происходящие с частотой более
  20 000 Гц, называются ультразвуковыми


• 10 слайд

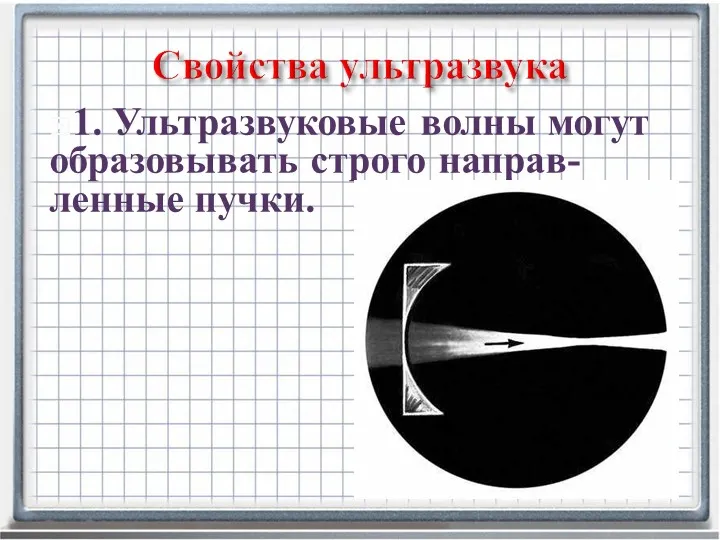

  Свойства ультразвука
  1. Ультразвуковые волны могут образовывать строго направ-ленные пучки.


• 11 слайд

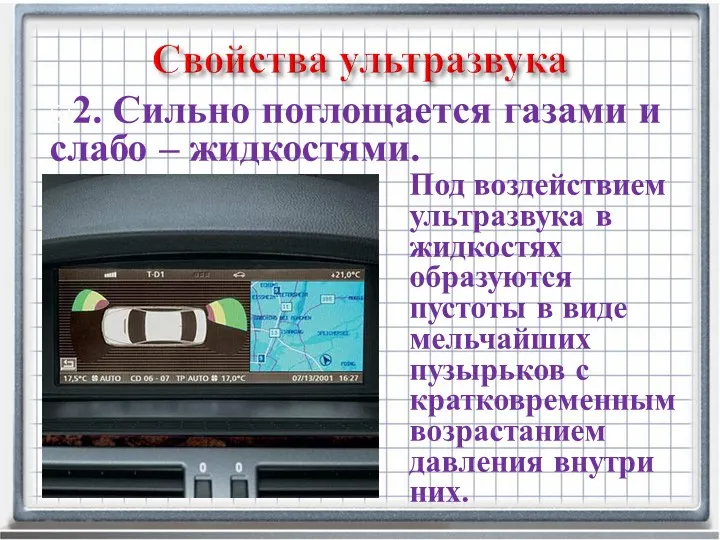

  Свойства ультразвука
  2. Сильно поглощается газами и слабо – жидкостями.
  Под воздействием ультразвука в жидкостях образуются пустоты в виде мельчайших пузырьков с кратковременным возрастанием давления внутри них.


• 12 слайд

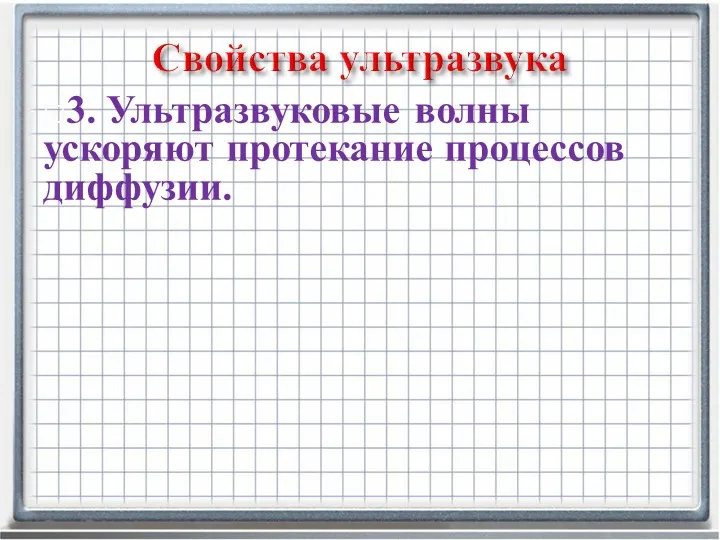

  Свойства ультразвука
  3. Ультразвуковые волны ускоряют протекание процессов диффузии.


• 13 слайд

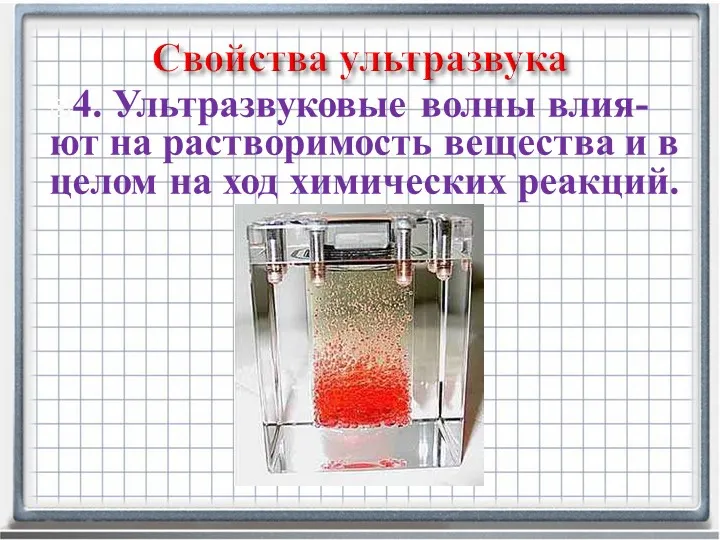

  Свойства ультразвука
  4. Ультразвуковые волны влия-ют на растворимость вещества и в целом на ход химических реакций.


• 14 слайд

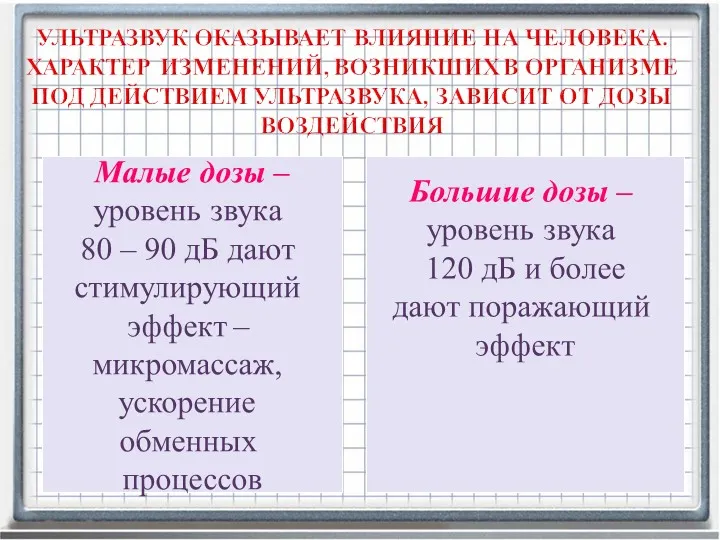

  Ультразвук оказывает влияние на человека. Характер изменений, возникших в организме под действием ультразвука, зависит от дозы воздействия
  Малые дозы –
  уровень звука
  80 – 90 дБ дают
  стимулирующий
  эффект –
  микромассаж,
  ускорение
  обменных
  процессов
  Большие дозы –
  уровень звука
  120 дБ и более
  дают поражающий
  эффект






• 15 слайд

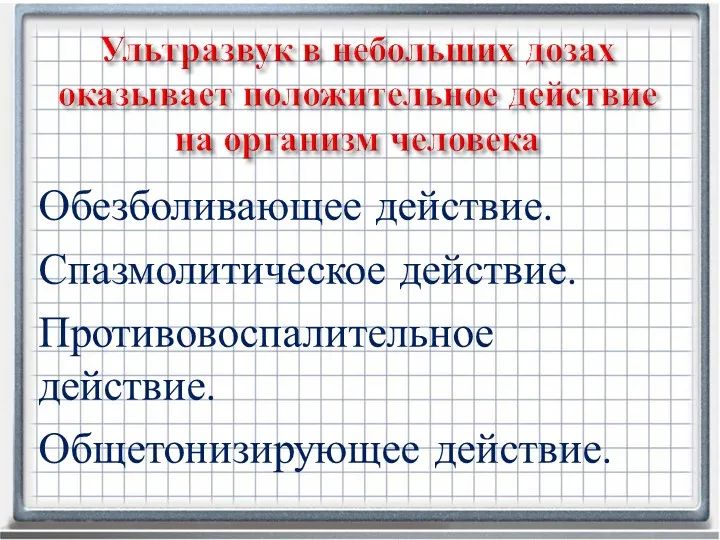

  Ультразвук в небольших дозах оказывает положительное действие на организм человека
  Обезболивающее действие.
  Спазмолитическое действие.
  Противовоспалительное действие.
  Общетонизирующее действие.


• 16 слайд

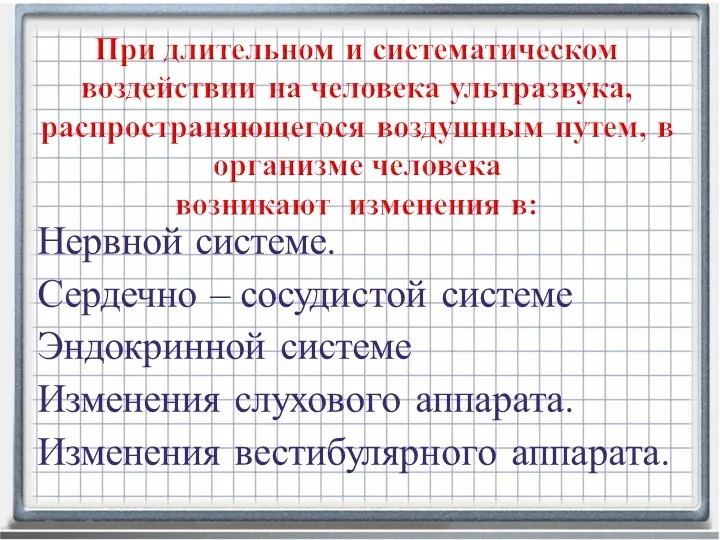

  При длительном и систематическом воздействии на человека ультразвука, распространяющегося воздушным путем, в организме человека
  возникают изменения в:
  Нервной системе.
  Сердечно – сосудистой системе
  Эндокринной системе
  Изменения слухового аппарата.
  Изменения вестибулярного аппарата.


• 17 слайд

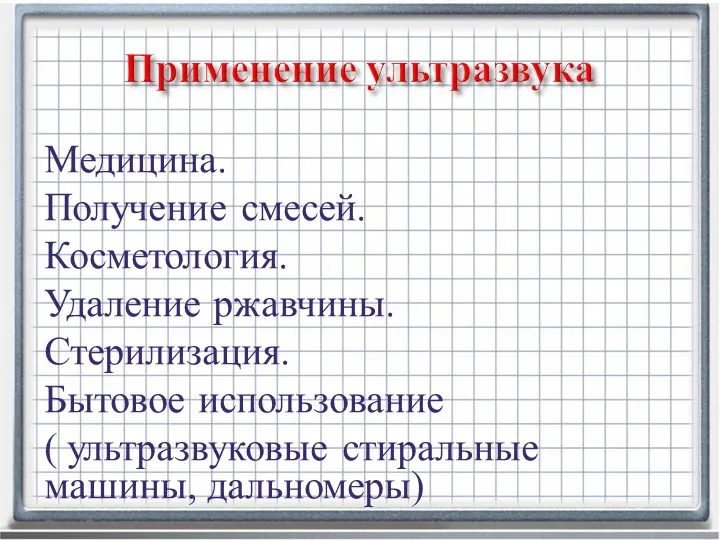

  Применение ультразвука
  Медицина.
  Получение смесей.
  Косметология.
  Удаление ржавчины.
  Стерилизация.
  Бытовое использование
  ( ультразвуковые стиральные машины, дальномеры)



• 18 слайд

  Французский физик Поль Ланжевен впервые заметил повреждающее действие ультразвукового излучения на живые организмы. Результаты его наблюдений, а также сведения о том, что ультразвуковые волны могут проникать сквозь мягкие ткани человеческого организма, привели к тому, что с начала 1930-х г. возник большой интерес к проблеме применения ультразвука для терапии различных заболеваний.
  Ультразвук в медицине


• 19 слайд

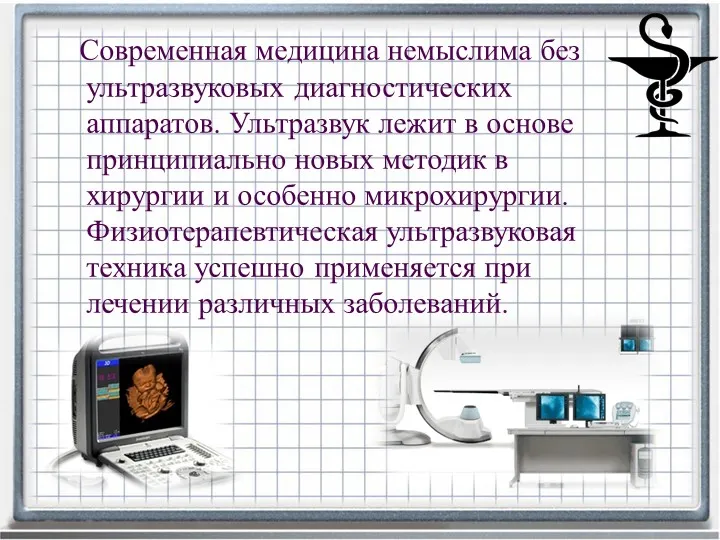

  Современная медицина немыслима без ультразвуковых диагностических аппаратов. Ультразвук лежит в основе принципиально новых методик в хирургии и особенно микрохирургии. Физиотерапевтическая ультразвуковая техника успешно применяется при лечении различных заболеваний.



• 20 слайд

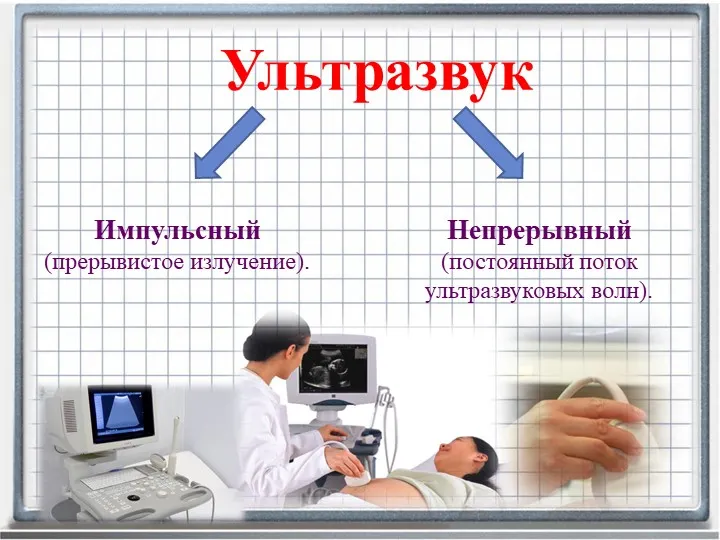

  Ультразвук
  Импульсный (прерывистое излучение).

  Непрерывный
  (постоянный поток ультразвуковых волн).


• 21 слайд

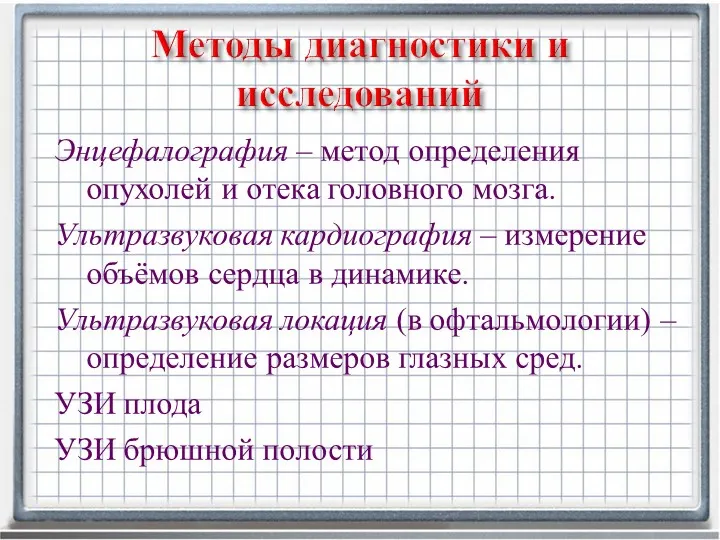

  Методы диагностики и исследований
  Энцефалография – метод определения опухолей и отека головного мозга.
  Ультразвуковая кардиография – измерение объёмов сердца в динамике.
  Ультразвуковая локация (в офтальмологии) – определение размеров глазных сред.
  УЗИ плода
  УЗИ брюшной полости



• 22 слайд

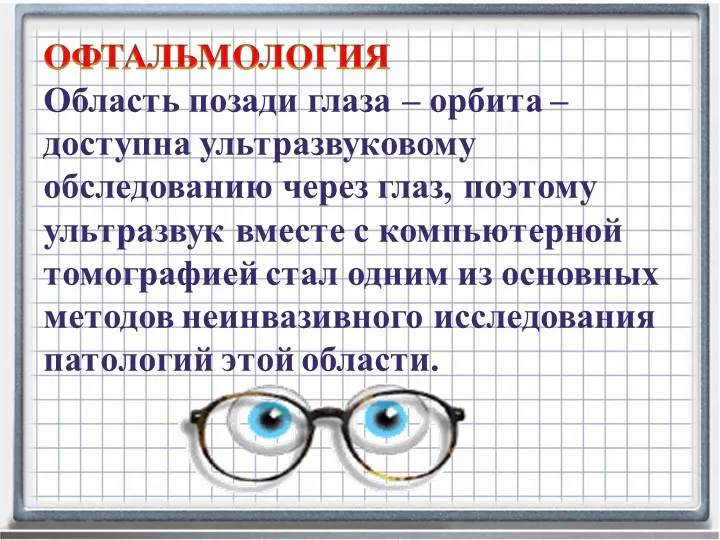

  ОФТАЛЬМОЛОГИЯ
  Область позади глаза – орбита – доступна ультразвуковому обследованию через глаз, поэтому ультразвук вместе с компьютерной томографией стал одним из основных методов неинвазивного исследования патологий этой области.


• 23 слайд

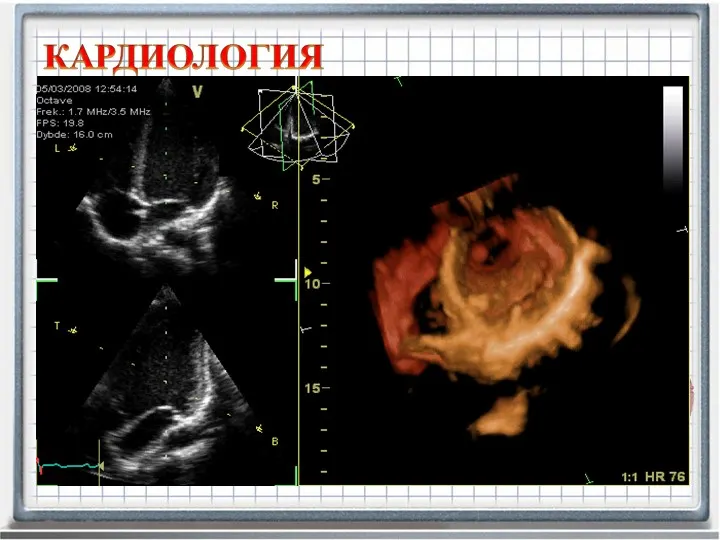

  Ультразвуковые методы применяются при обследовании сердца и прилегающих сосудов. Это позволило быстро получить пространственную информацию и обнаружения распознавания аномалий, движения клапанов сердца.
  КАРДИОЛОГИЯ


• 24 слайд

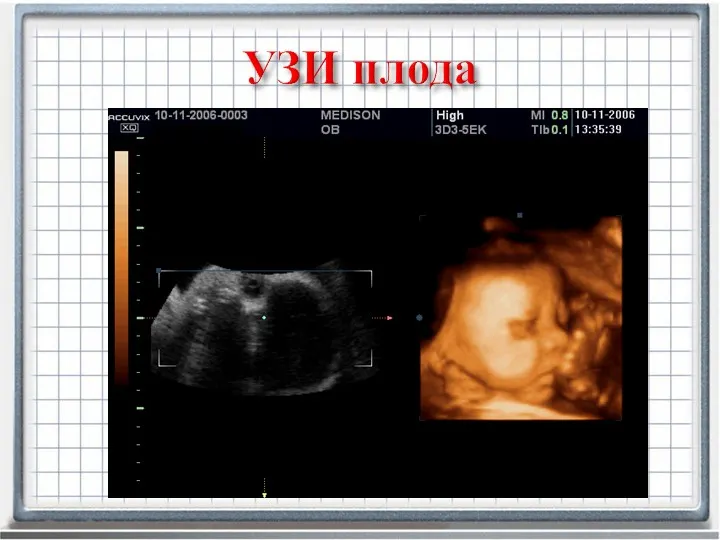

  УЗИ плода


• 25 слайд

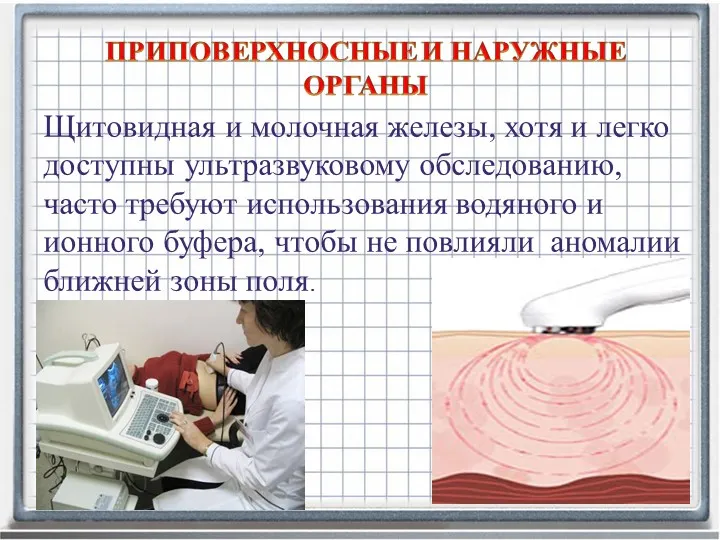

  Щитовидная и молочная железы, хотя и легко доступны ультразвуковому обследованию, часто требуют использования водяного и ионного буфера, чтобы не повлияли аномалии ближней зоны поля.
  ПРИПОВЕРХНОСНЫЕ И НАРУЖНЫЕ ОРГАНЫ


• 26 слайд

• 27 слайд

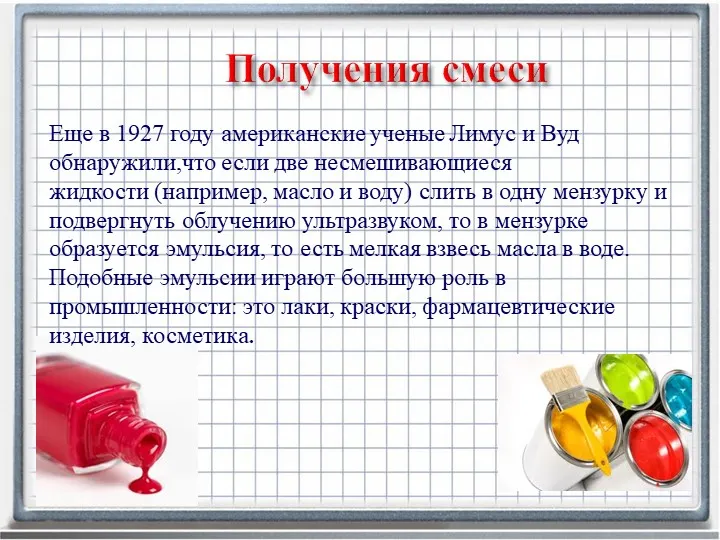

  Получения смеси
  Еще в 1927 году американские ученые Лимус и Вуд обнаружили,что если две несмешивающиеся
  жидкости (например, масло и воду) слить в одну мензурку и подвергнуть облучению ультразвуком, то в мензурке образуется эмульсия, то есть мелкая взвесь масла в воде. Подобные эмульсии играют большую роль в промышленности: это лаки, краски, фармацевтические изделия, косметика.


• 28 слайд

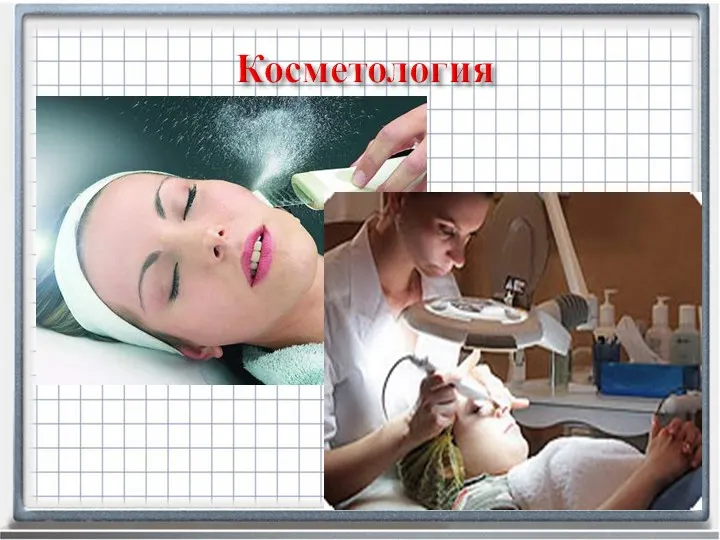

  Косметология


• 29 слайд

  Массаж ультразвуком от целлюлита
  Аппарат для мио стимуляции (вывода излишка жидкости)


• 30 слайд

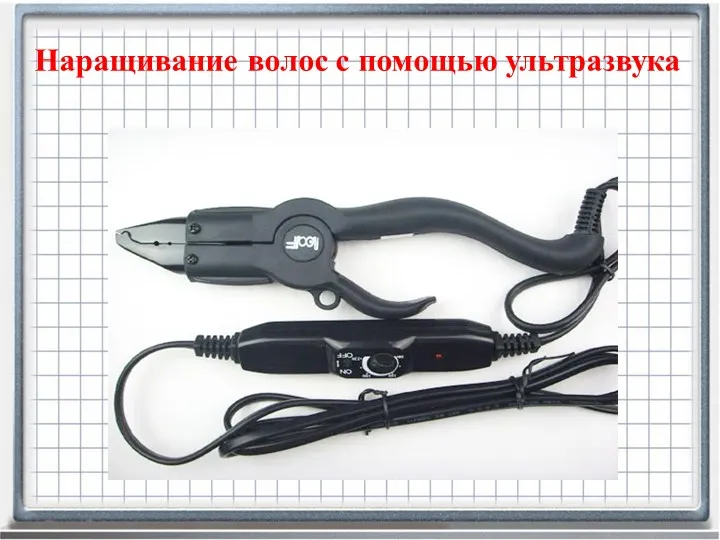

  Наращивание волос с помощью ультразвука


• 31 слайд

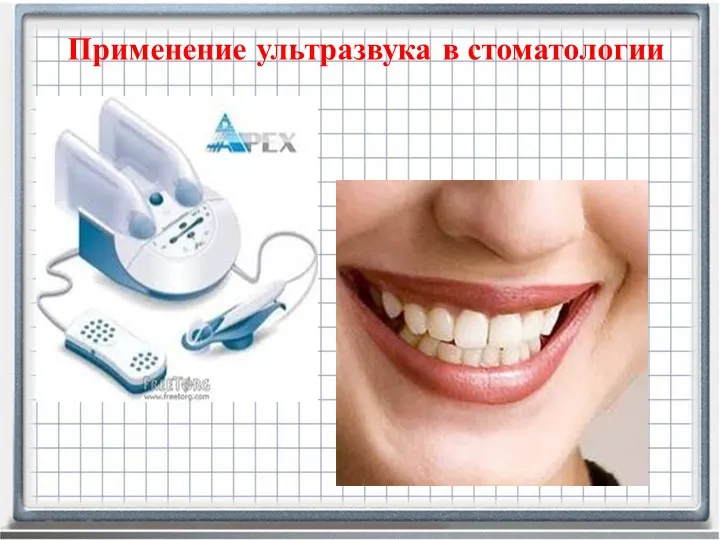

  Применение ультразвука в стоматологии



• 32 слайд

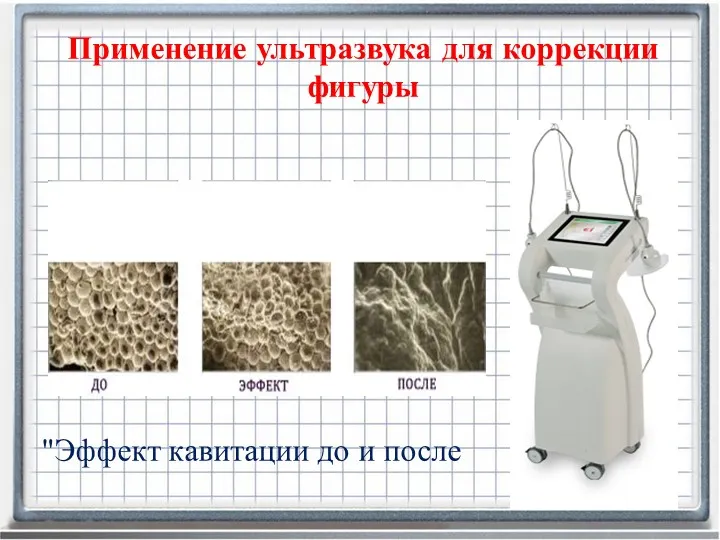

  Применение ультразвука для коррекции фигуры
  "Эффект кавитации до и после"


• 33 слайд

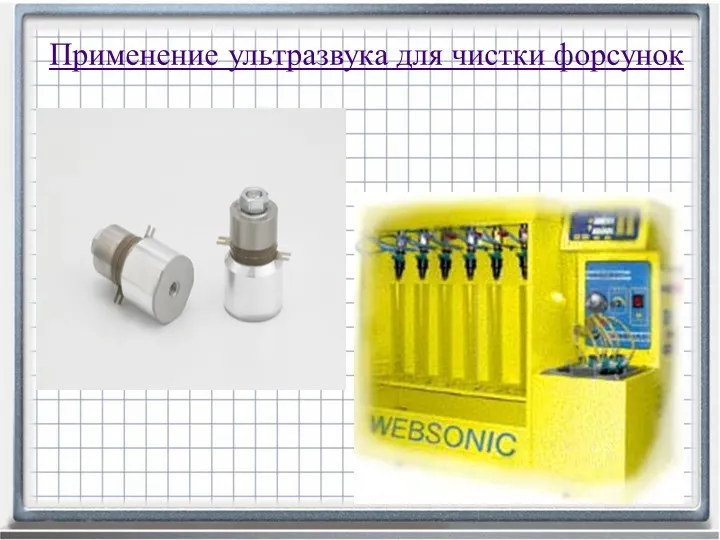

  Применение ультразвука для чистки форсунок


• 34 слайд

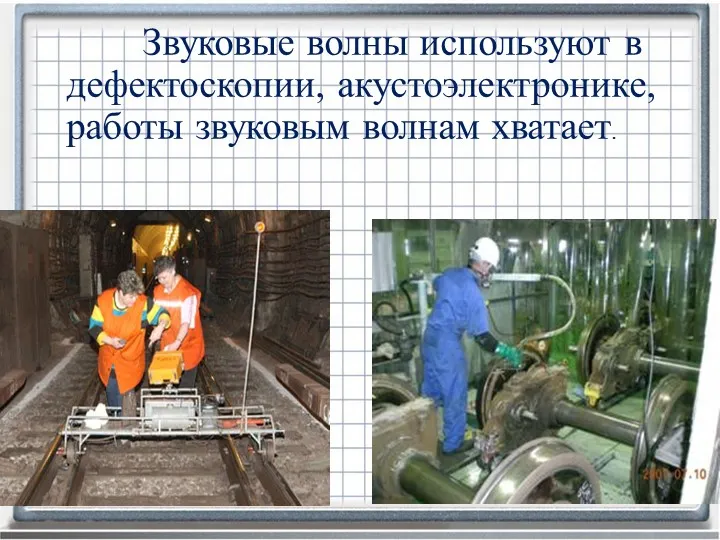

  Звуковые волны используют в дефектоскопии, акустоэлектронике, работы звуковым волнам хватает.



• 35 слайд

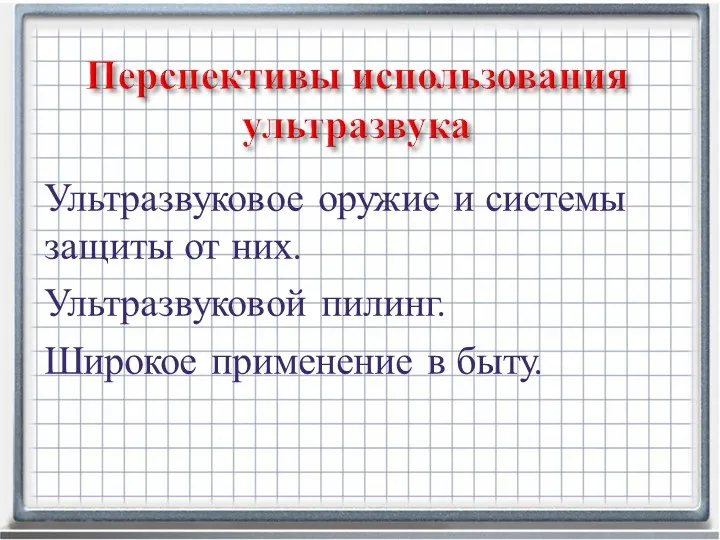

  Перспективы использования ультразвука
  Ультразвуковое оружие и системы защиты от них.
  Ультразвуковой пилинг.
  Широкое применение в быту.


• 36 слайд

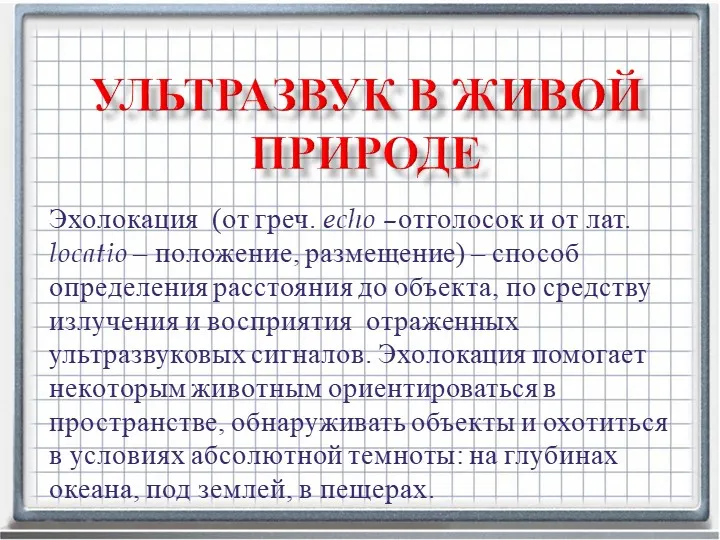

  Ультразвук в живой природе
  Эхолокация (от греч. еcho –отголосок и от лат. locatio – положение, размещение) – способ определения расстояния до объекта, по средству излучения и восприятия отраженных ультразвуковых сигналов. Эхолокация помогает некоторым животным ориентироваться в пространстве, обнаруживать объекты и охотиться в условиях абсолютной темноты: на глубинах океана, под землей, в пещерах.


• 37 слайд

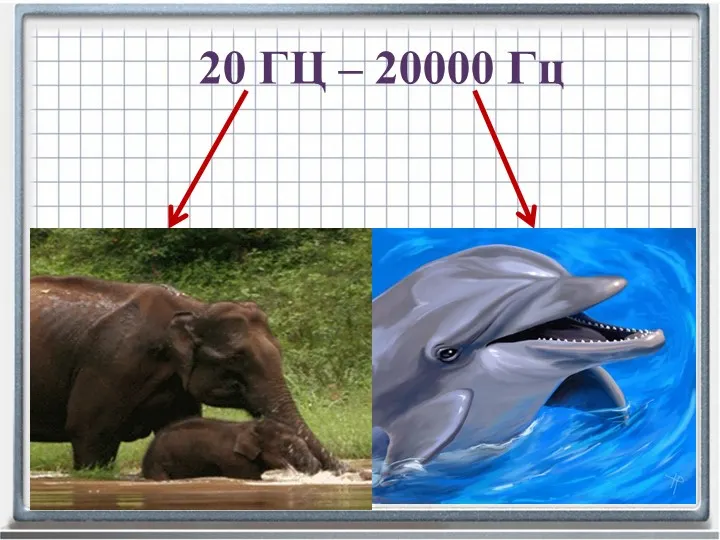

  20 ГЦ – 20000 Гц
  Частота меньше- инфразвук
  Частота больше- ультразвук


• 38 слайд

  Когда господь Бог создал уши и крылья и начал их раздавать, звери встали в очередь. Летучие мыши отстояли очередь дважды.

  Рамон Гомес де ла Серна


• 39 слайд

  Журнал «Физика – Первое сентября» № 3/2012

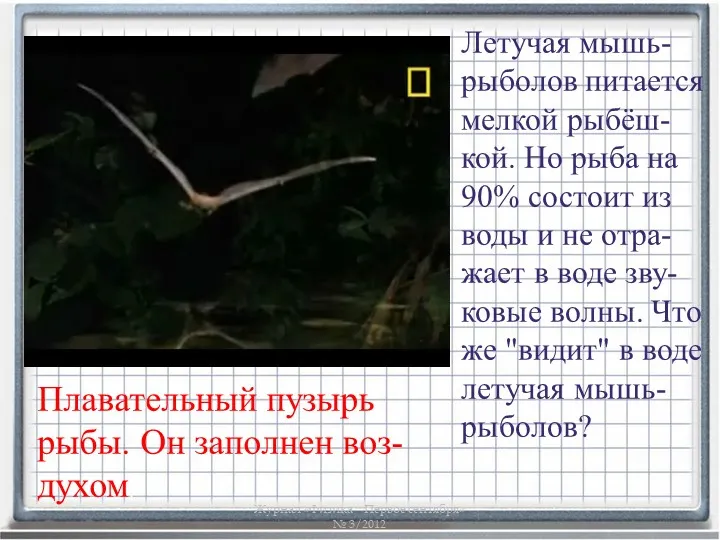

  Летучая мышь-рыболов питается мелкой рыбёш-кой. Но рыба на 90% состоит из воды и не отра-жает в воде зву-ковые волны. Что же "видит" в воде летучая мышь-рыболов?


  Плавательный пузырь рыбы. Он заполнен воз-духом.


• 40 слайд

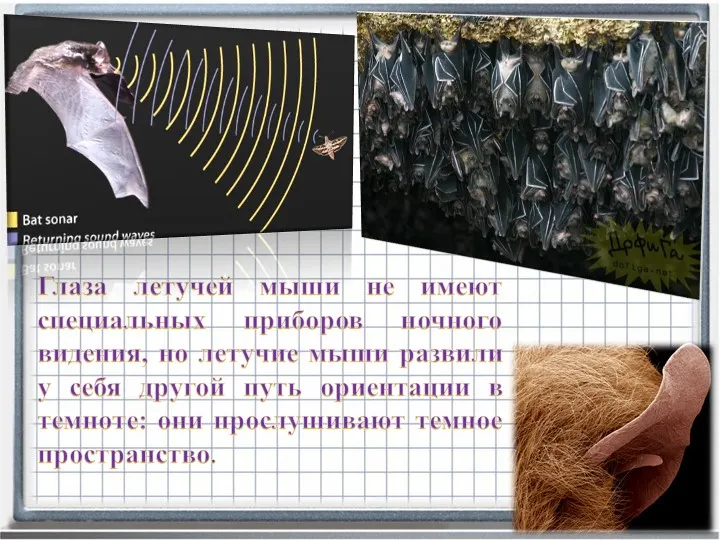

  Глаза летучей мыши не имеют специальных приборов ночного видения, но летучие мыши развили у себя другой путь ориентации в темноте: они прослушивают темное пространство.


• 41 слайд

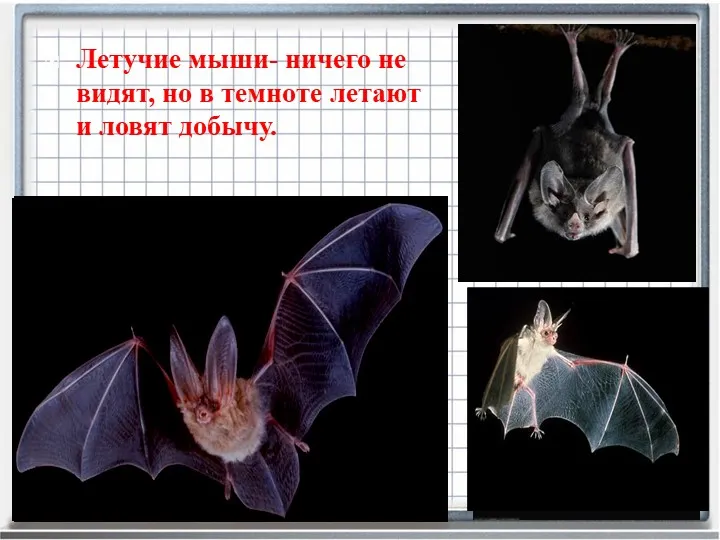

  Летучие мыши- ничего не видят, но в темноте летают и ловят добычу.



• 42 слайд

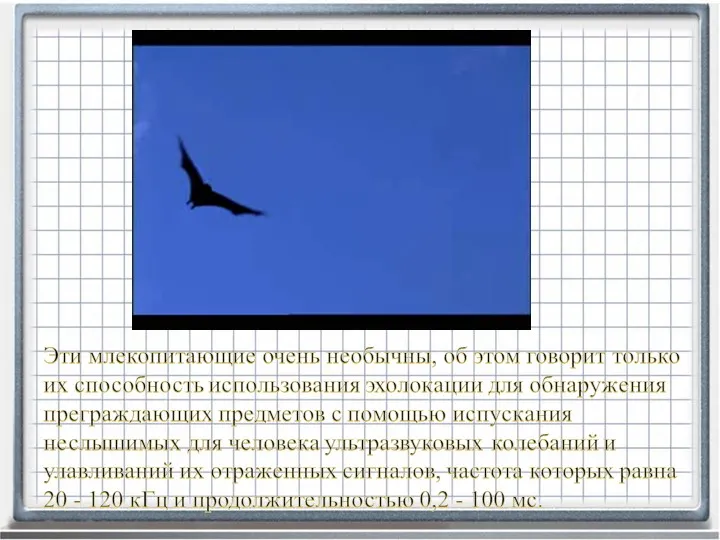

  Эти млекопитающие очень необычны, об этом говорит только их способность использования эхолокации для обнаружения преграждающих предметов с помощью испускания неслышимых для человека ультразвуковых колебаний и улавливаний их отраженных сигналов, частота которых равна 20 - 120 кГц и продолжительностью 0,2 - 100 мс.


• 43 слайд

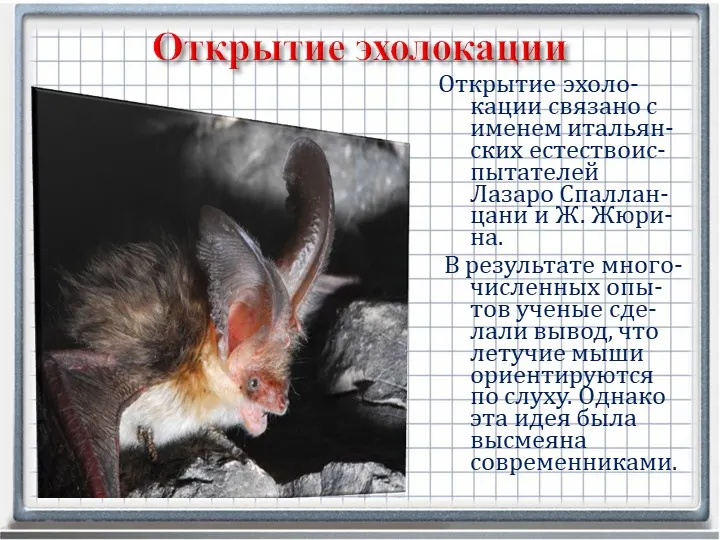

  Открытие эхоло-кации связано с именем итальян-ских естествоис-пытателей Лазаро Спаллан-цани и Ж. Жюри-на.
  В результате много-численных опы-тов ученые сде-лали вывод, что летучие мыши ориентируются по слуху. Однако эта идея была высмеяна современниками.

  Открытие эхолокации


• 44 слайд

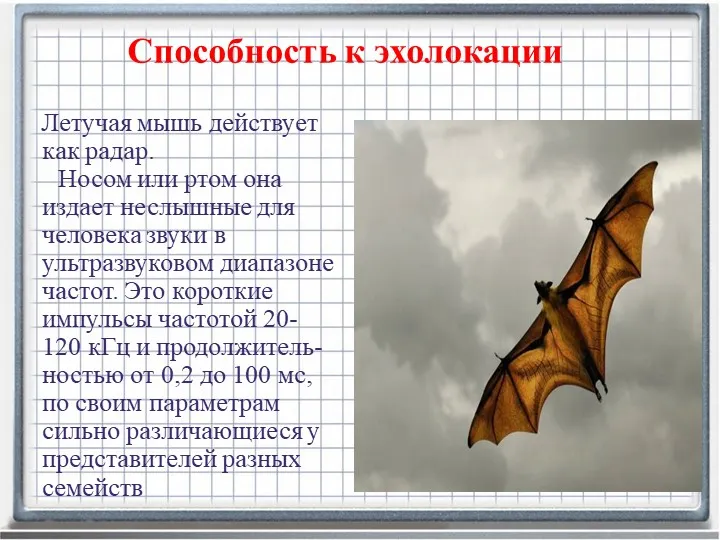

  Летучая мышь действует как радар.
  Носом или ртом она издает неслышные для человека звуки в ультразвуковом диапазоне частот. Это короткие импульсы частотой 20-120 кГц и продолжитель-ностью от 0,2 до 100 мс, по своим параметрам сильно различающиеся у представителей разных семейств

  Способность к эхолокации


• 45 слайд

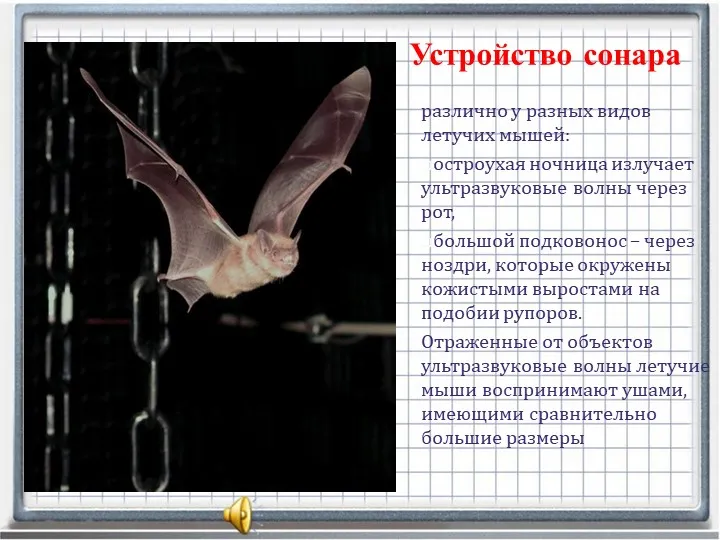

  различно у разных видов летучих мышей:
  остроухая ночница излучает ультразвуковые волны через рот,
  большой подковонос – через ноздри, которые окружены кожистыми выростами на подобии рупоров.
  Отраженные от объектов ультразвуковые волны летучие мыши воспринимают ушами, имеющими сравнительно большие размеры

  Устройство сонара


• 46 слайд

  Летучие мыши имеют сла-бое зрение, но их обоняние и невероятная способность издавать и слышать отра-женный звук просто захва-тывает.
  В дальнейшем познания об эхолокации позволят и человеку иметь доступ к тому, чего не слышно.
  Летучие мыши являются не только высокооргани-зованными млекопитающими, но и превосходными эхорадарами.


• 47 слайд

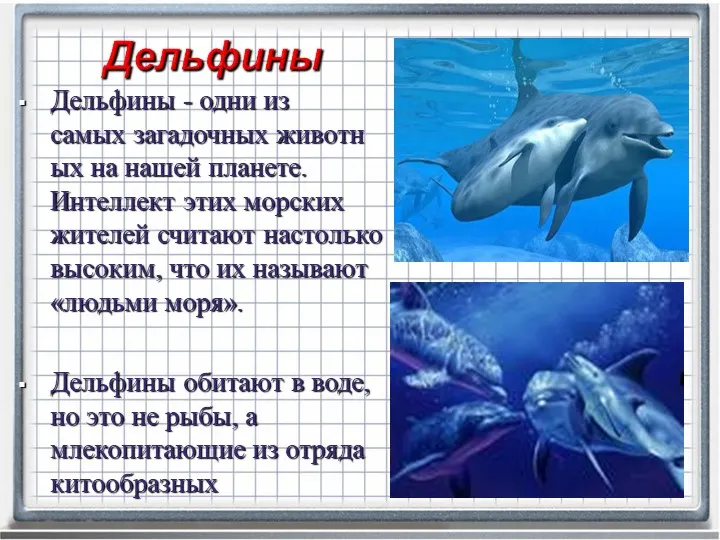

  Дельфины
  Дельфины - одни из самых загадочных животных на нашей планете. Интеллект этих морских жителей считают настолько высоким, что их называют «людьми моря».

  Дельфины обитают в воде, но это не рыбы, а млекопитающие из отряда китообразных



• 48 слайд

  Дельфины - благодаря ультразвуку ориентируются в мутной воде.


• 49 слайд

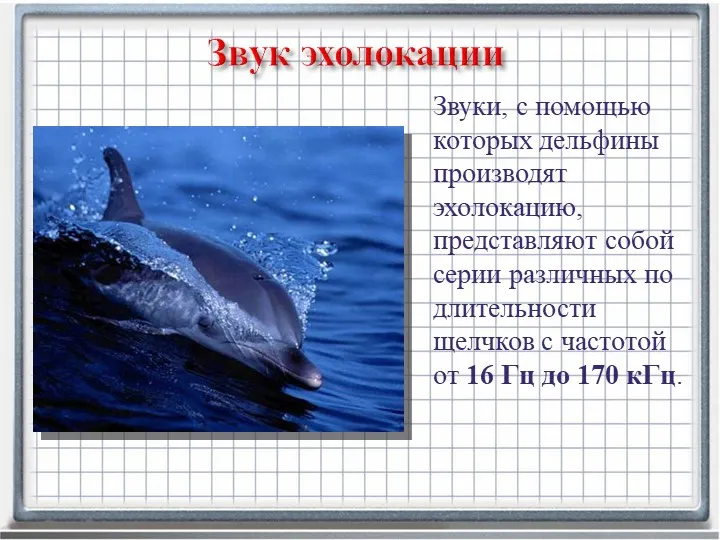

  Звук эхолокации
  Звуки, с помощью которых дельфины производят эхолокацию, представляют собой серии различных по длительности щелчков с частотой от 16 Гц до 170 кГц.


• 50 слайд

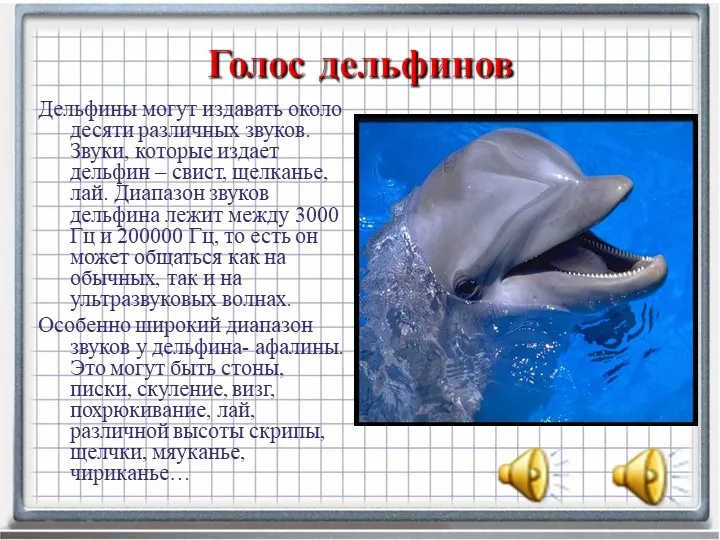

  Голос дельфинов
  Дельфины могут издавать около десяти различных звуков. Звуки, которые издает дельфин – свист, щелканье, лай. Диапазон звуков дельфина лежит между 3000 Гц и 200000 Гц, то есть он может общаться как на обычных, так и на ультразвуковых волнах.
  Особенно широкий диапазон звуков у дельфина- афалины. Это могут быть стоны, писки, скуление, визг, похрюкивание, лай, различной высоты скрипы, щелчки, мяуканье, чириканье…


• 51 слайд

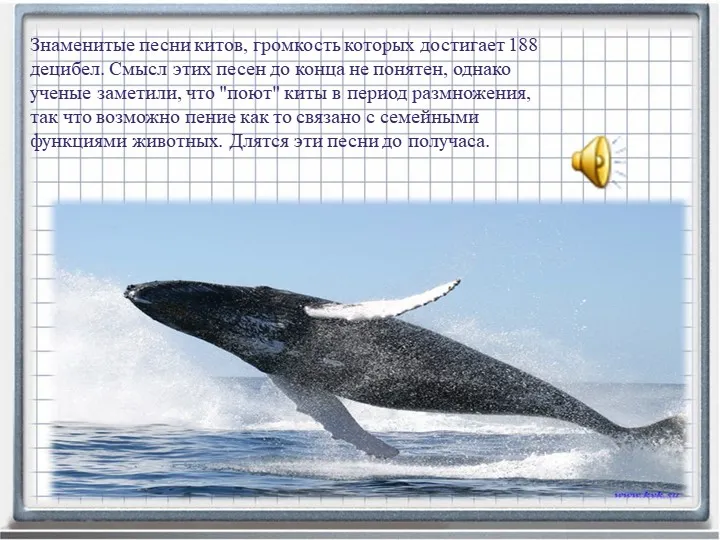

  Знаменитые песни китов, громкость которых достигает 188 децибел. Смысл этих песен до конца не понятен, однако ученые заметили, что "поют" киты в период размножения, так что возможно пение как то связано с семейными функциями животных. Длятся эти песни до получаса.


• 52 слайд

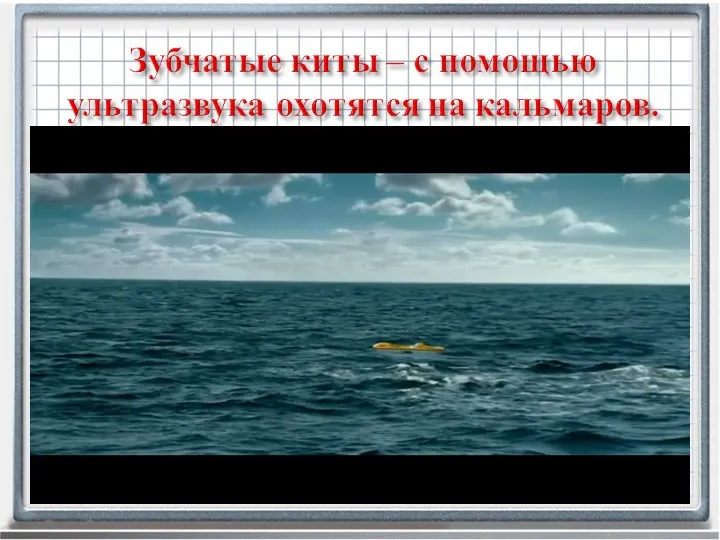

  Зубчатые киты – с помощью ультразвука охотятся на кальмаров.


• 53 слайд

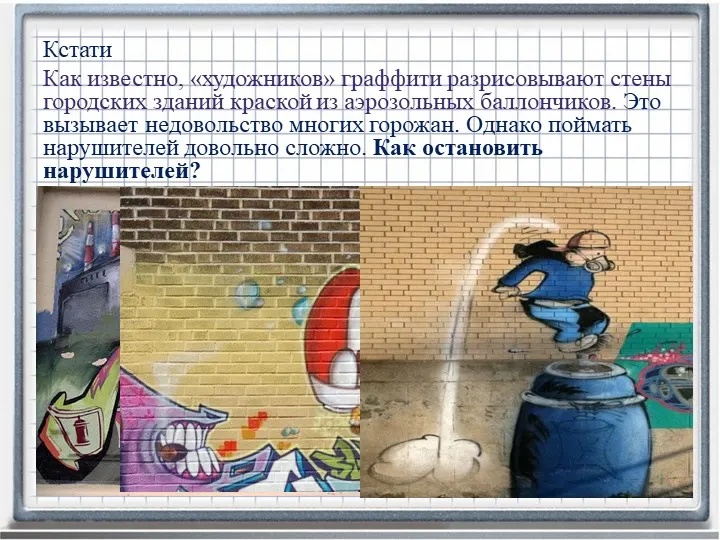

  Кстати
  Как известно, «художников» граффити разрисовывают стены городских зданий краской из аэрозольных баллончиков. Это вызывает недовольство многих горожан. Однако поймать нарушителей довольно сложно. Как остановить нарушителей?



• 54 слайд

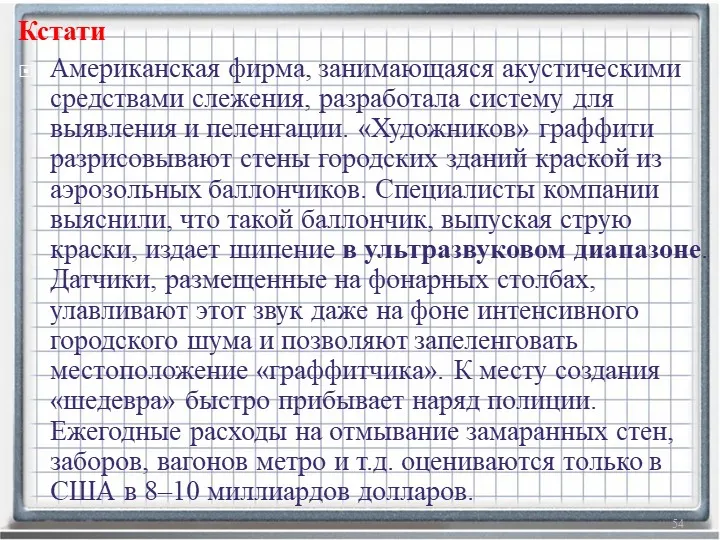

  Кстати
  Американская фирма, занимающаяся акустическими средствами слежения, разработала систему для выявления и пеленгации. «Художников» граффити разрисовывают стены городских зданий краской из аэрозольных баллончиков. Специалисты компании выяснили, что такой баллончик, выпуская струю краски, издает шипение в ультразвуковом диапазоне. Датчики, размещенные на фонарных столбах, улавливают этот звук даже на фоне интенсивного городского шума и позволяют запеленговать местоположение «граффитчика». К месту создания «шедевра» быстро прибывает наряд полиции. Ежегодные расходы на отмывание замаранных стен, заборов, вагонов метро и т.д. оцениваются только в США в 8–10 миллиардов долларов.

  54


• 55 слайд

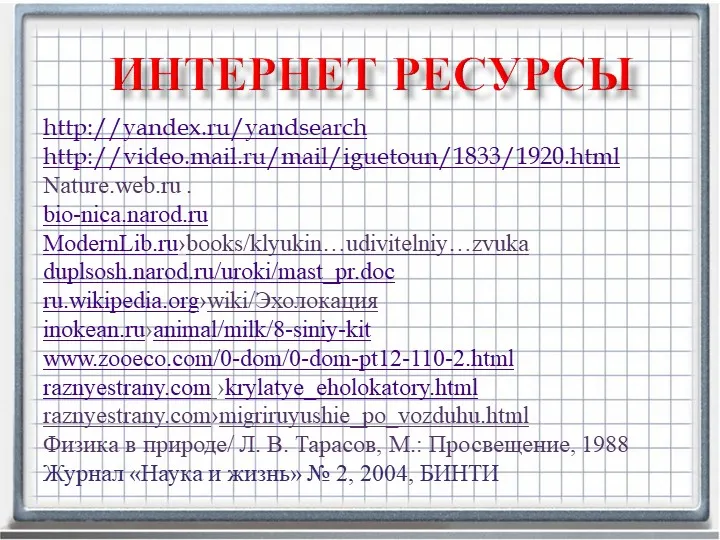

  ИНТЕРНЕТ РЕСУРСЫ
  http://yandex.ru/yandsearch
  http://video.mail.ru/mail/iguetoun/1833/1920.html
  Nature.web.ru .
  bio-nica.narod.ru
  ModernLib.ru›books/klyukin…udivitelniy…zvuka
  duplsosh.narod.ru/uroki/mast_pr.doc
  ru.wikipedia.org›wiki/Эхолокация
  inokean.ru›animal/milk/8-siniy-kit
  www.zooeco.com/0-dom/0-dom-pt12-110-2.html
  raznyestrany.com ›krylatye_eholokatory.html
  raznyestrany.com›migriruyushie_po_vozduhu.html
  Физика в природе/ Л. В. Тарасов, М.: Просвещение, 1988
  Журнал «Наука и жизнь» № 2, 2004, БИНТИ


Краткое описание документа:

Пояснительная записка.

          Урок по теме «Ультразвук» знакомит студентов с механическими волнами околозвуковых диапазонов. Данная разработка предназначена в основном для преподавателей, работающих по УМК В.Ф. Дмитриева.

          Части урока логически связаны друг с другом. Разнообразие видов учебной работы обеспечивает стабильность учебно-познавательной деятельности студентов. Лучшему достижению целей,  несомненно, способствует использование  на уроке компьютера и интерактивной доски, гиф- анимаций, видеофрагментов, метапредметных связей, что позволяет моделировать процесс,  а это - помощь в понимании материала урока, наглядность. Принципиально данный урок не отличается от традиционного. Однако следует отметить, что использование  мультимедийных презентаций на уроках облегчает работу преподавателя, превращая его из основного источника знаний на уроке в консультанта, тем самым, позволяя больше работать со студентами индивидуально, а студентам – изучать материал в «своем» темпе. Несомненным плюсом данного урока является вовлечение в процесс обучения учащихся, заранее подготовивших сообщения по теме урока.
