  1 слайд

  «ДАЙТЕ МНЕ ТОЧКУ ОПОРЫ И Я СДВИНУ ЗЕМЛЮ»

  АРХИМЕД
  рычаг
  МБОУ СОШ №2 г. с.Майма
  Попова Е.А.
  учитель физики


•

  2 слайд

  С незапамятных времен люди используют для совершения механической работы различные приспособления

  механизмы - греч. "механэ" - машина, орудие


•

  3 слайд

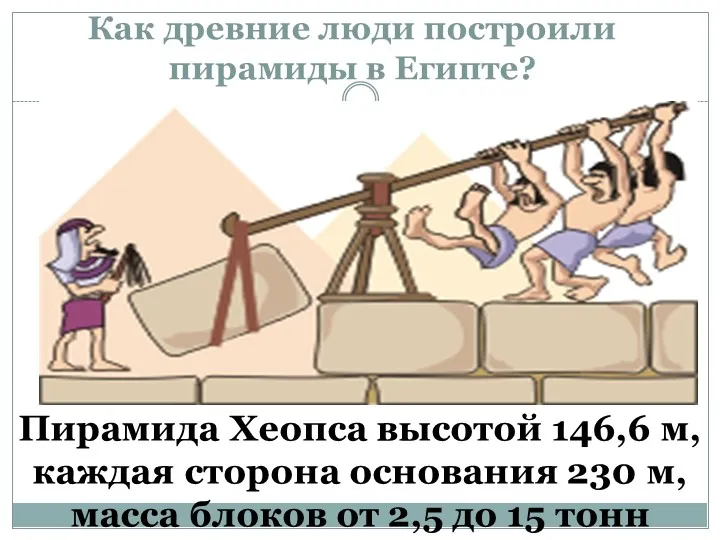

  Как древние люди построили пирамиды в Египте?
  Пирамида Хеопса высотой 146,6 м,
  каждая сторона основания 230 м,
  масса блоков от 2,5 до 15 тонн


•

  4 слайд

    Архимед родился в Сиракузах – богатом торговом городе Сицилии. Отцом его был астроном Фидий, который привил сыну с детства любовь к математике, механике и астрономии. Уже при жизни Архимеда вокруг его имени создавались легенды, поводом для которых служили его поразительные изобретения, производившие ошеломляющее действие на современников.


•

  5 слайд

  75-летний Архимед сконструировал механизмы для обороны родного города г. Сиракузы


•

  6 слайд

  Катапульты
  Баллисты

  Архимед прославился и другими механическими конструкциями



•

  7 слайд

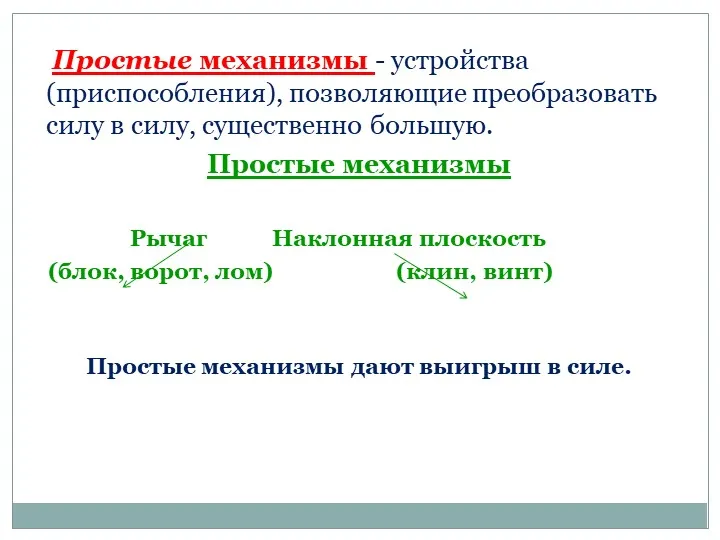

  Простые механизмы - устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.
  Простые механизмы

  Рычаг Наклонная плоскость
  (блок, ворот, лом) (клин, винт)


  Простые механизмы дают выигрыш в силе.



•

  8 слайд

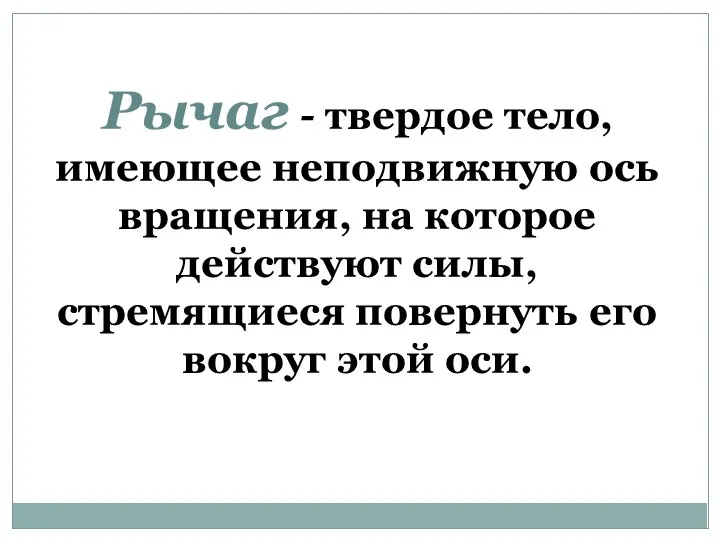

  Рычаг - твердое тело, имеющее неподвижную ось вращения, на которое действуют силы, стремящиеся повернуть его вокруг этой оси.


•

  9 слайд

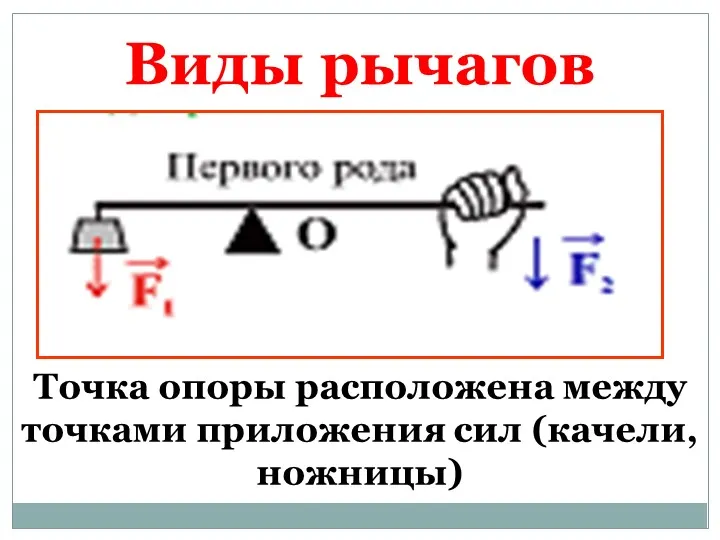

  Точка опоры расположена между точками приложения сил (качели, ножницы)
  Виды рычагов


•

  10 слайд

  Рычаги первого рода


•

  11 слайд

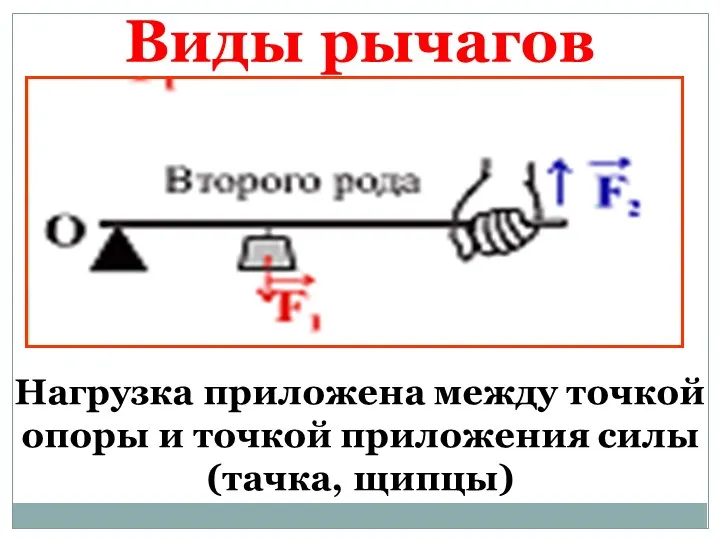

  Нагрузка приложена между точкой опоры и точкой приложения силы (тачка, щипцы)
  Виды рычагов


•

  12 слайд

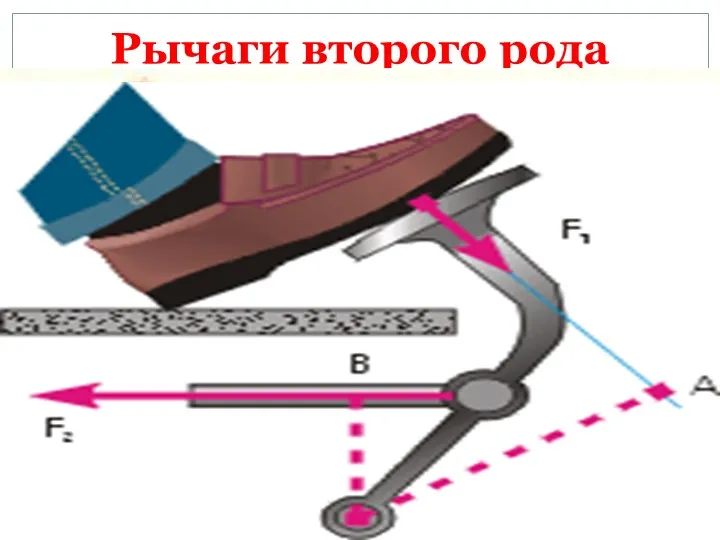

  Рычаги второго рода


•

  13 слайд

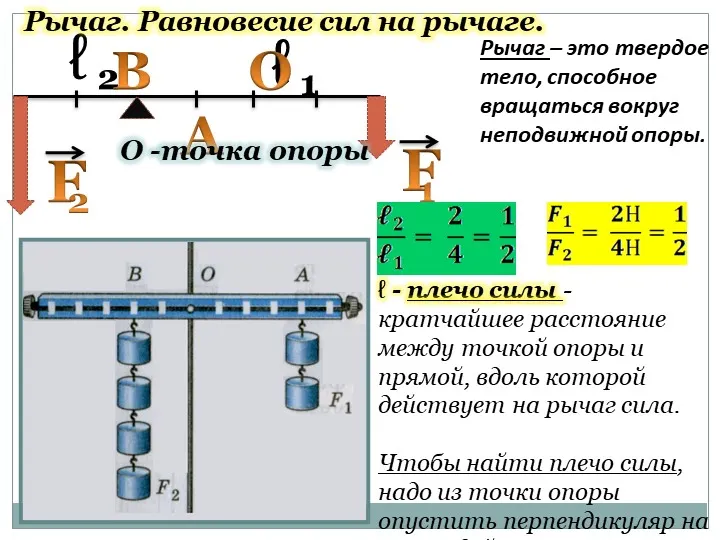

  ℓ
  1
  ℓ
  2
  В О А

  F
  1
  F
  2
  О -точка опоры
  ℓ - плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила.

  Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы.
  Рычаг. Равновесие сил на рычаге.

  Рычаг – это твердое тело, способное вращаться вокруг неподвижной опоры.


•

  14 слайд

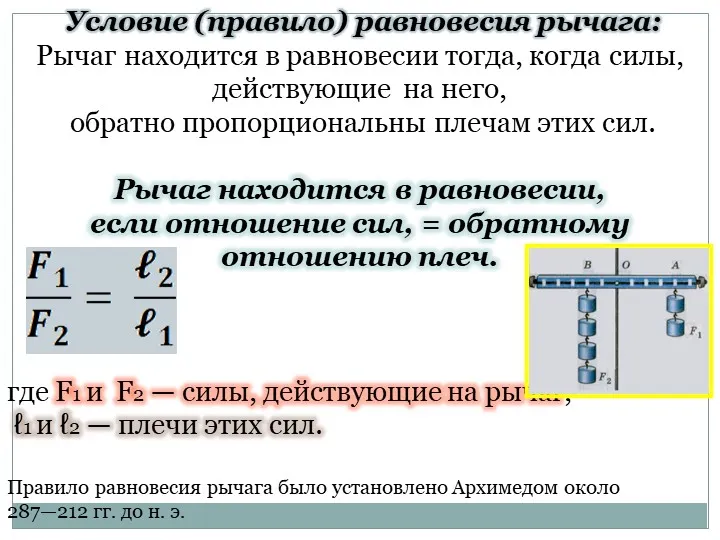

  Условие (правило) равновесия рычага:
  Рычаг находится в равновесии тогда, когда силы, действующие на него,
  обратно пропорциональны плечам этих сил.

  Рычаг находится в равновесии,
  если отношение сил, = обратному отношению плеч.



  где F1 и F2 — силы, действующие на рычаг,
  ℓ1 и ℓ2 — плечи этих сил.

  Правило равновесия рычага было установлено Архимедом около
  287—212 гг. до н. э.


•

  15 слайд

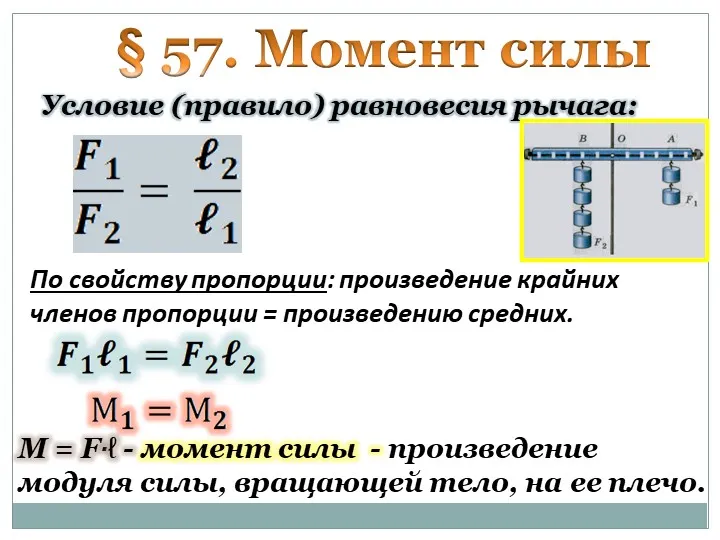

  § 57. Момент силы
  Условие (правило) равновесия рычага:
  По свойству пропорции: произведение крайних членов пропорции = произведению средних.
  М = F·ℓ - момент силы - произведение модуля силы, вращающей тело, на ее плечо.


•

  16 слайд

  Правило моментов:
  рычаг находится в равновесии под действием двух сил, если момент силы, вращающей его по часовой стрелке, = моменту силы, вращающей его против часовой стрелки.

  За единицу момента силы принимается момент силы в 1 Н, плечо которой равно 1 м.
  Эта единица называется ньютон-метр (Н ∙ м).


•

  17 слайд

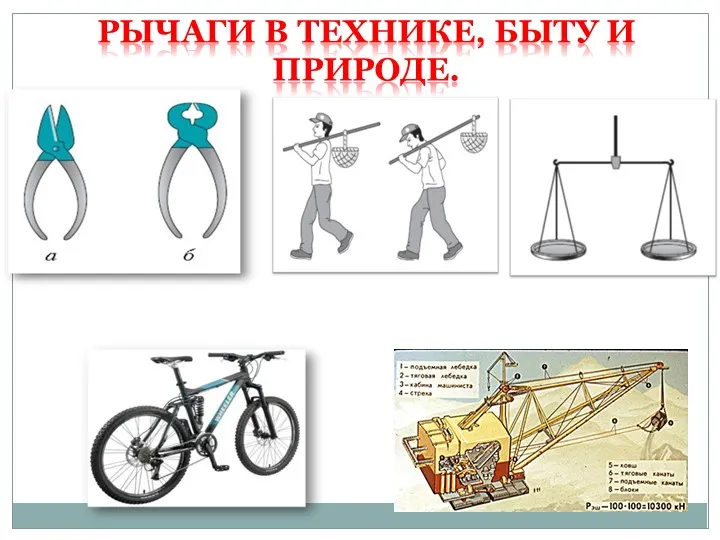

  Рычаги в технике, быту и природе.



•

  18 слайд

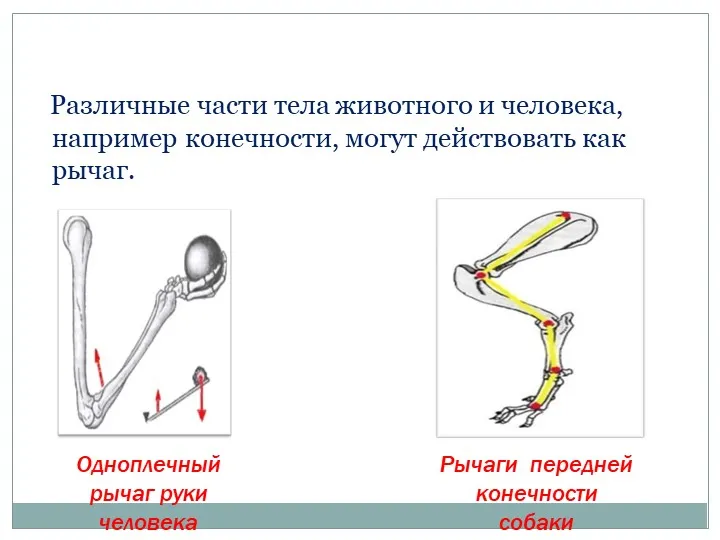

  Различные части тела животного и человека, например конечности, могут действовать как рычаг.


  Рычаги передней конечности
  собаки
  Одноплечный рычаг руки человека


•

  19 слайд

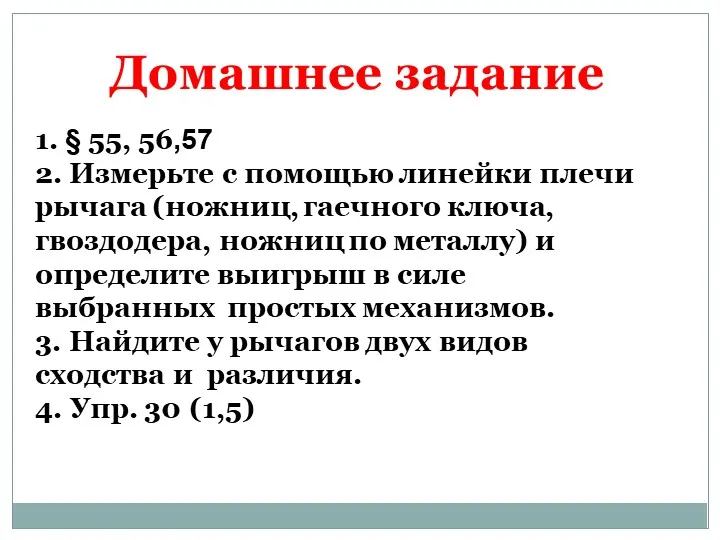

  Домашнее задание
  1. § 55, 56,57
  2. Измерьте с помощью линейки плечи рычага (ножниц, гаечного ключа, гвоздодера, ножниц по металлу) и определите выигрыш в силе выбранных простых механизмов.
  3. Найдите у рычагов двух видов сходства и различия.
  4. Упр. 30 (1,5)


•

  20 слайд

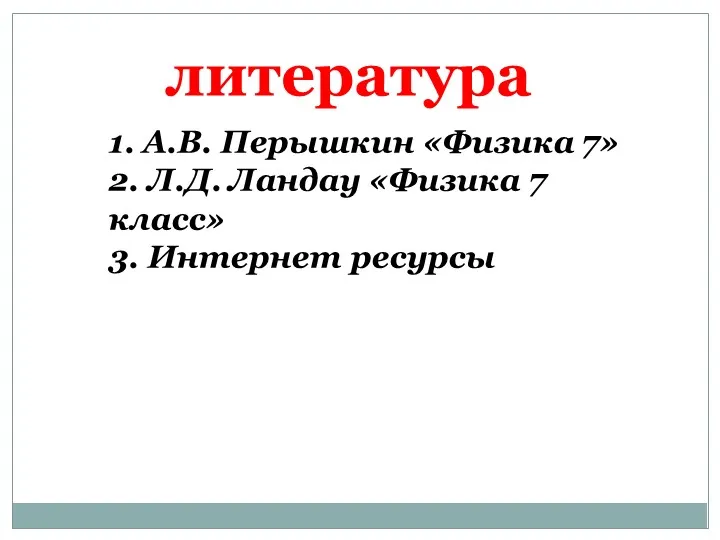

  литература
  1. А.В. Перышкин «Физика 7»
  2. Л.Д. Ландау «Физика 7 класс»
  3. Интернет ресурсы
