  1 слайд

  История вычислительной техники
  Родиченко В.И.


•

  2 слайд

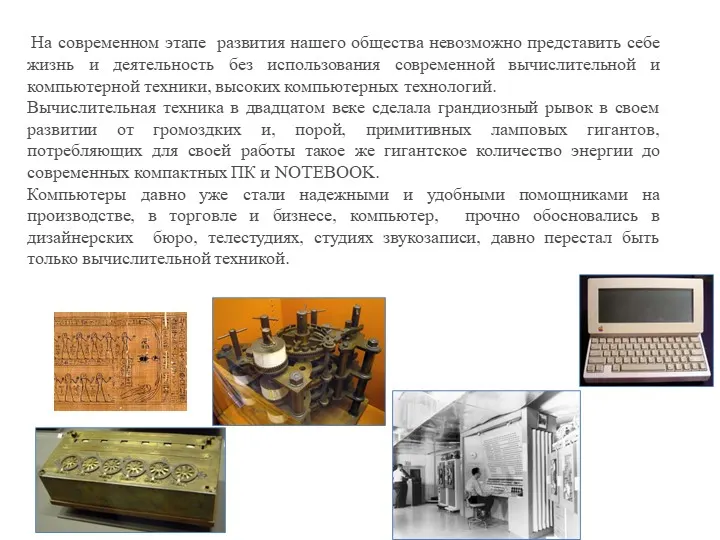

  На современном этапе развития нашего общества невозможно представить себе жизнь и деятельность без использования современной вычислительной и компьютерной техники, высоких компьютерных технологий.
  Вычислительная техника в двадцатом веке сделала грандиозный рывок в своем развитии от громоздких и, порой, примитивных ламповых гигантов, потребляющих для своей работы такое же гигантское количество энергии до современных компактных ПК и NOTEBOOK.
  Компьютеры давно уже стали надежными и удобными помощниками на производстве, в торговле и бизнесе, компьютер, прочно обосновались в дизайнерских бюро, телестудиях, студиях звукозаписи, давно перестал быть только вычислительной техникой.


•

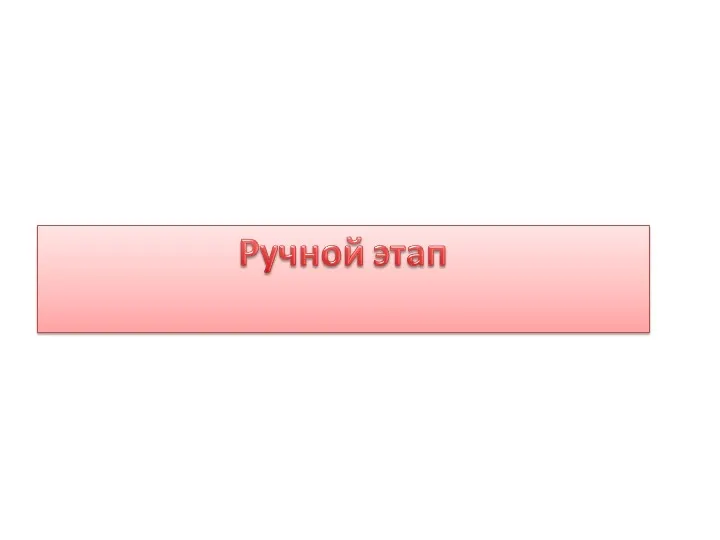

  3 слайд

  Ручной этап


•

  4 слайд

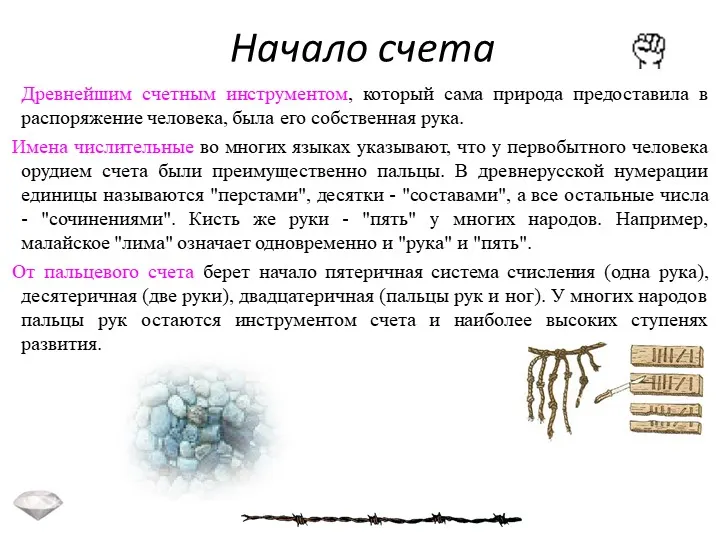

  Начало счета
  Древнейшим счетным инструментом, который сама природа предоставила в распоряжение человека, была его собственная рука.
  Имена числительные во многих языках указывают, что у первобытного человека орудием счета были преимущественно пальцы. В древнерусской нумерации единицы называются "перстами", десятки - "составами", а все остальные числа - "сочинениями". Кисть же руки - "пять" у многих народов. Например, малайское "лима" означает одновременно и "рука" и "пять".
  От пальцевого счета берет начало пятеричная система счисления (одна рука), десятеричная (две руки), двадцатеричная (пальцы рук и ног). У многих народов пальцы рук остаются инструментом счета и наиболее высоких ступенях развития.


•

  5 слайд

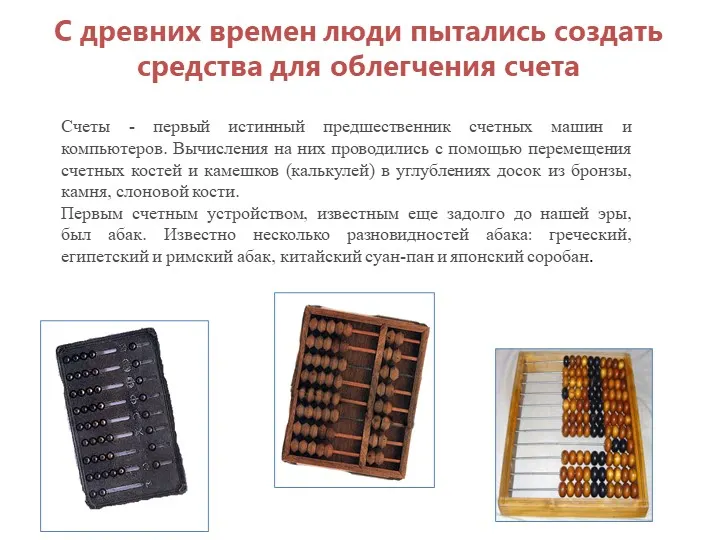

  Счеты - первый истинный предшественник счетных машин и компьютеров. Вычисления на них проводились с помощью перемещения счетных костей и камешков (калькулей) в углублениях досок из бронзы, камня, слоновой кости.
  Первым счетным устройством, известным еще задолго до нашей эры, был абак. Известно несколько разновидностей абака: греческий, египетский и римский абак, китайский суан-пан и японский соробан.
  С древних времен люди пытались создать средства для облегчения счета


•

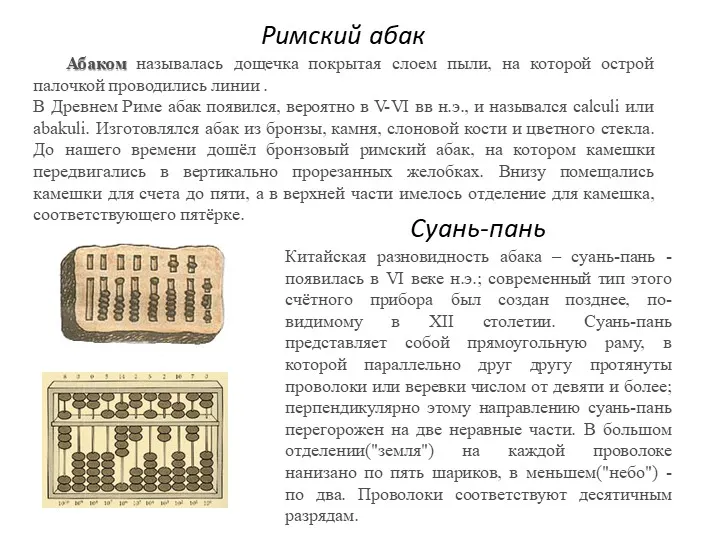

  6 слайд

  Римский абак
  Абаком называлась дощечка покрытая слоем пыли, на которой острой палочкой проводились линии .
  В Древнем Риме абак появился, вероятно в V-VI вв н.э., и назывался calculi или abakuli. Изготовлялся абак из бронзы, камня, слоновой кости и цветного стекла. До нашего времени дошёл бронзовый римский абак, на котором камешки передвигались в вертикально прорезанных желобках. Внизу помещались камешки для счета до пяти, а в верхней части имелось отделение для камешка, соответствующего пятёрке.
  Суань-пань
  Китайская разновидность абака – суань-пань - появилась в VI веке н.э.; современный тип этого счётного прибора был создан позднее, по-видимому в XII столетии. Суань-пань представляет собой прямоугольную раму, в которой параллельно друг другу протянуты проволоки или веревки числом от девяти и более; перпендикулярно этому направлению суань-пань перегорожен на две неравные части. В большом отделении("земля") на каждой проволоке нанизано по пять шариков, в меньшем("небо") - по два. Проволоки соответствуют десятичным разрядам.


•

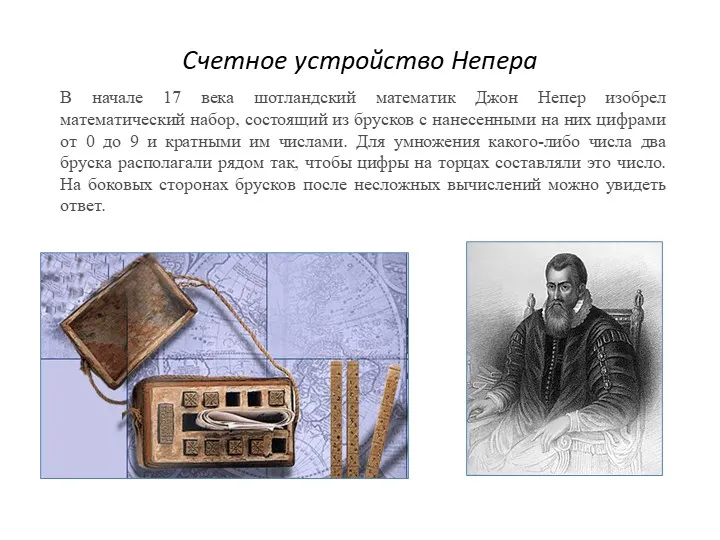

  7 слайд

  В начале 17 века шотландский математик Джон Непер изобрел математический набор, состоящий из брусков с нанесенными на них цифрами от 0 до 9 и кратными им числами. Для умножения какого-либо числа два бруска располагали рядом так, чтобы цифры на торцах составляли это число. На боковых сторонах брусков после несложных вычислений можно увидеть ответ.
  Счетное устройство Непера


•

  8 слайд

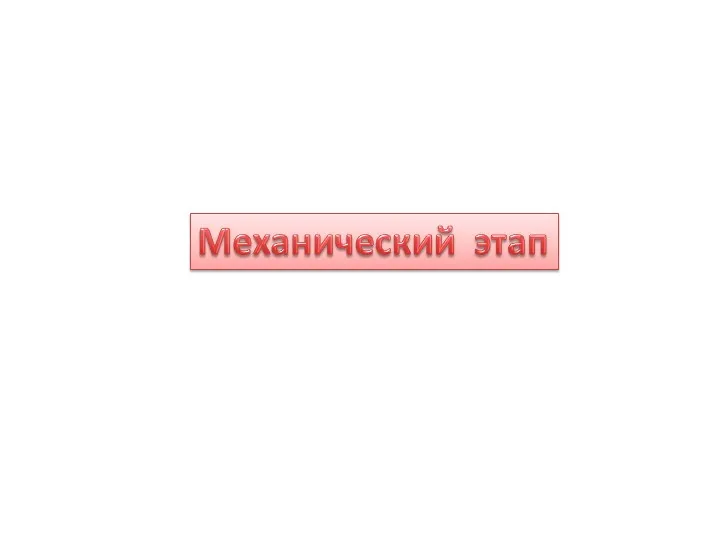

  Механический этап


•

  9 слайд

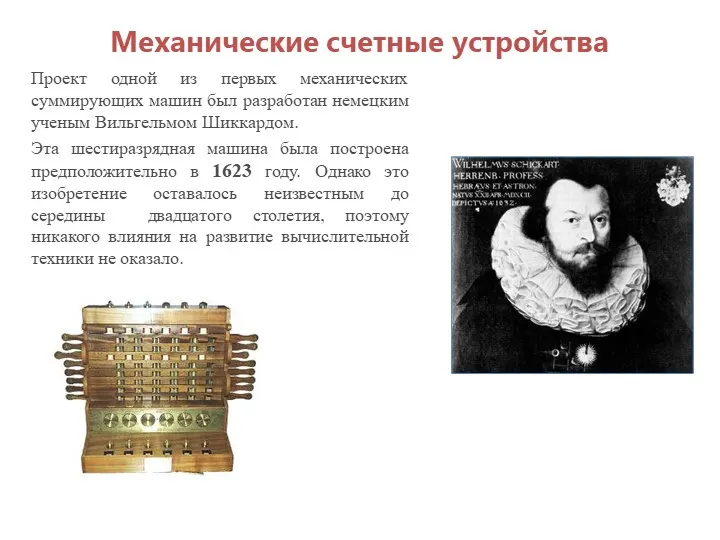

  Проект одной из первых механических суммирующих машин был разработан немецким ученым Вильгельмом Шиккардом.
  Эта шестиразрядная машина была построена предположительно в 1623 году. Однако это изобретение оставалось неизвестным до середины двадцатого столетия, поэтому никакого влияния на развитие вычислительной техники не оказало.
  Механические счетные устройства


•

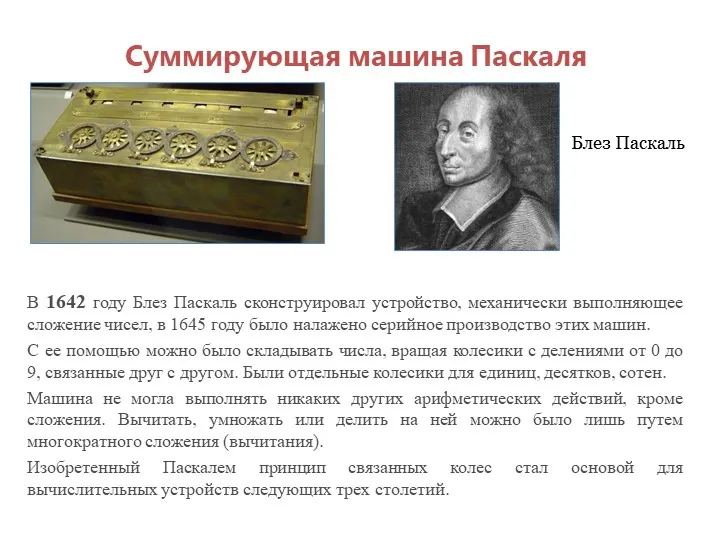

  10 слайд

  Суммирующая машина Паскаля
  В 1642 году Блез Паскаль сконструировал устройство, механически выполняющее сложение чисел, в 1645 году было налажено серийное производство этих машин.
  С ее помощью можно было складывать числа, вращая колесики с делениями от 0 до 9, связанные друг с другом. Были отдельные колесики для единиц, десятков, сотен.
  Машина не могла выполнять никаких других арифметических действий, кроме сложения. Вычитать, умножать или делить на ней можно было лишь путем многократного сложения (вычитания).
  Изобретенный Паскалем принцип связанных колес стал основой для вычислительных устройств следующих трех столетий.
  Блез Паскаль


•

  11 слайд

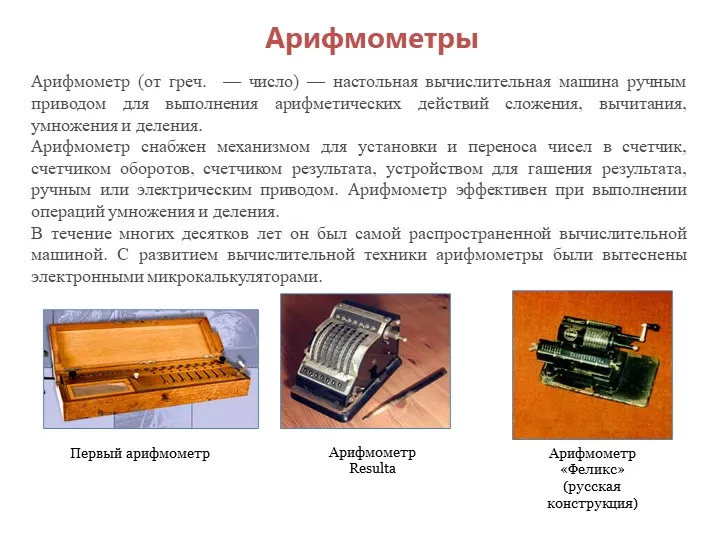

  Арифмометры
  Арифмометр (от греч. — число) — настольная вычислительная машина ручным приводом для выполнения арифметических действий сложения, вычитания, умножения и деления.
  Арифмометр снабжен механизмом для установки и переноса чисел в счетчик, счетчиком оборотов, счетчиком результата, устройством для гашения результата, ручным или электрическим приводом. Арифмометр эффективен при выполнении операций умножения и деления.
  В течение многих десятков лет он был самой распространенной вычислительной машиной. С развитием вычислительной техники арифмометры были вытеснены электронными микрокалькуляторами.
  Первый арифмометр
  Арифмометр «Феликс» (русская конструкция)
  Арифмометр Resulta


•

  12 слайд

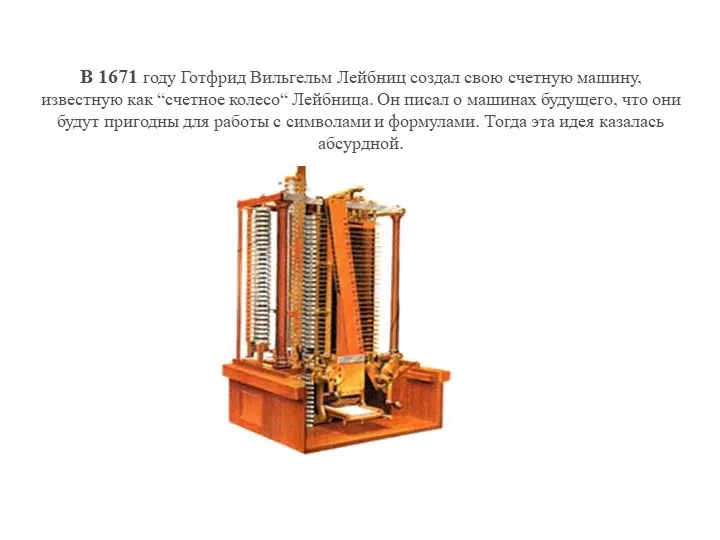

  В 1671 году Готфрид Вильгельм Лейбниц создал свою счетную машину, известную как “счетное колесо“ Лейбница. Он писал о машинах будущего, что они будут пригодны для работы с символами и формулами. Тогда эта идея казалась абсурдной.


•

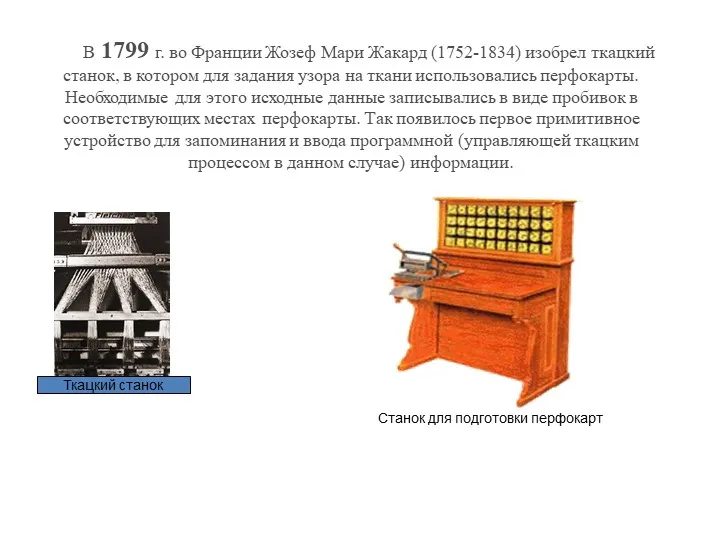

  13 слайд

  В 1799 г. во Франции Жозеф Мари Жакард (1752-1834) изобрел ткацкий станок, в котором для задания узора на ткани использовались перфокарты. Необходимые для этого исходные данные записывались в виде пробивок в соответствующих местах перфокарты. Так появилось первое примитивное устройство для запоминания и ввода программной (управляющей ткацким процессом в данном случае) информации.
  Ткацкий станок
  Станок для подготовки перфокарт


•

  14 слайд

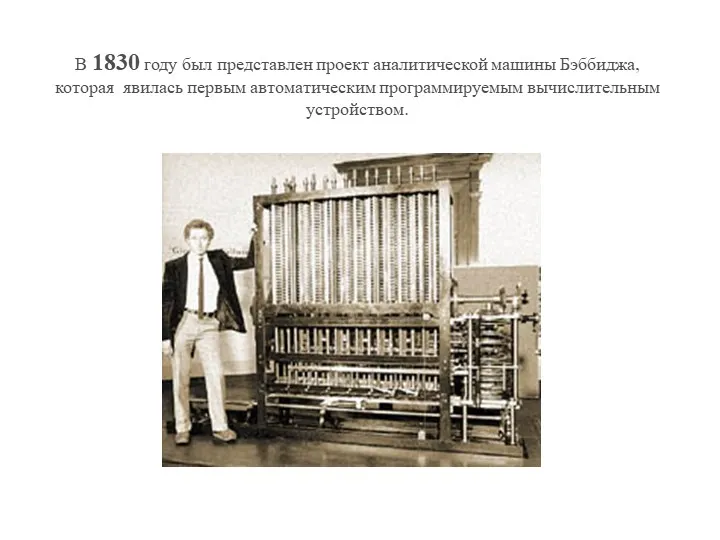

  В 1830 году был представлен проект аналитической машины Бэббиджа, которая явилась первым автоматическим программируемым вычислительным устройством.



•

  15 слайд

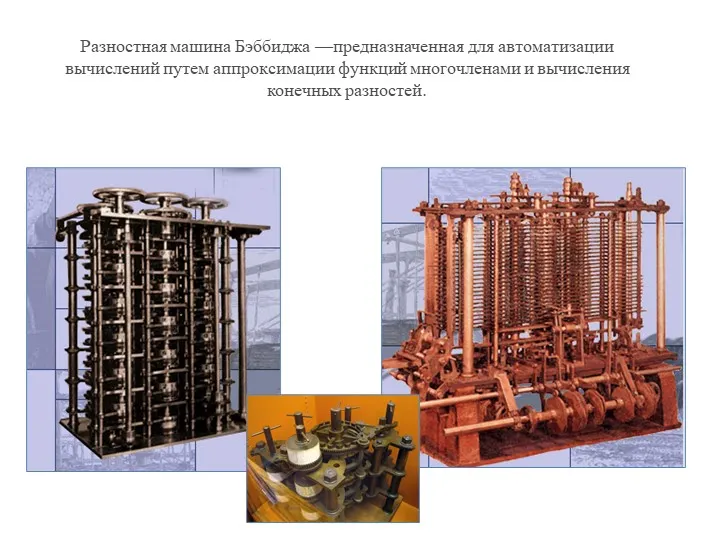

  Разностная машина Бэббиджа —предназначенная для автоматизации вычислений путем аппроксимации функций многочленами и вычисления конечных разностей.


•

  16 слайд

  Электромеханический этап


•

  17 слайд

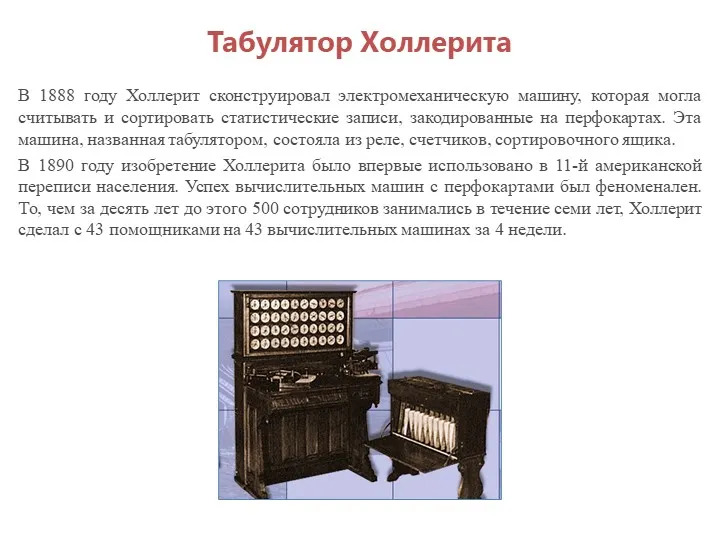

  Табулятор Холлерита
  В 1888 году Холлерит сконструировал электромеханическую машину, которая могла считывать и сортировать статистические записи, закодированные на перфокартах. Эта машина, названная табулятором, состояла из реле, счетчиков, сортировочного ящика.
  В 1890 году изобретение Холлерита было впервые использовано в 11-й американской переписи населения. Успех вычислительных машин с перфокартами был феноменален. То, чем за десять лет до этого 500 сотрудников занимались в течение семи лет, Холлерит сделал с 43 помощниками на 43 вычислительных машинах за 4 недели.



•

  18 слайд

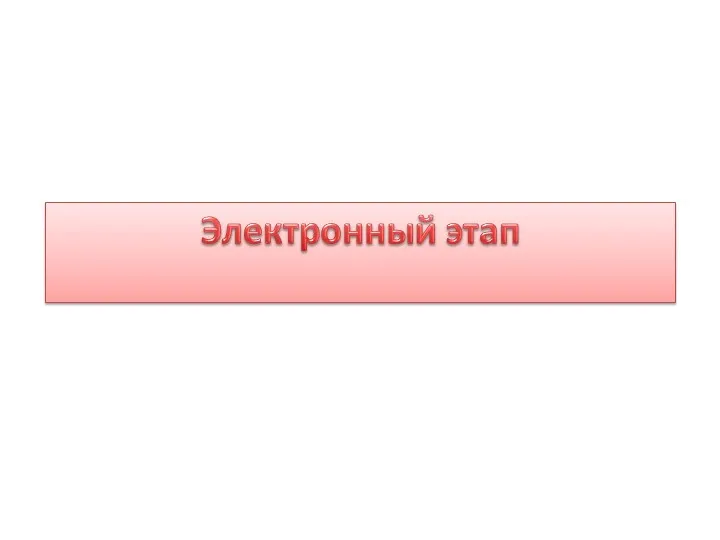

  Электронный этап


•

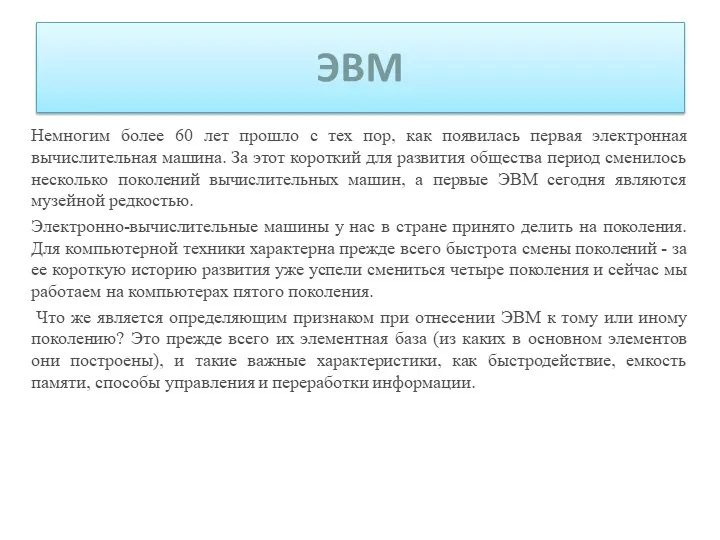

  19 слайд

  ЭВМ
  Немногим более 60 лет прошло с тех пор, как появилась первая электронная вычислительная машина. За этот короткий для развития общества период сменилось несколько поколений вычислительных машин, а первые ЭВМ сегодня являются музейной редкостью.
  Электронно-вычислительные машины у нас в стране принято делить на поколения. Для компьютерной техники характерна прежде всего быстрота смены поколений - за ее короткую историю развития уже успели смениться четыре поколения и сейчас мы работаем на компьютерах пятого поколения.
  Что же является определяющим признаком при отнесении ЭВМ к тому или иному поколению? Это прежде всего их элементная база (из каких в основном элементов они построены), и такие важные характеристики, как быстродействие, емкость памяти, способы управления и переработки информации.


•

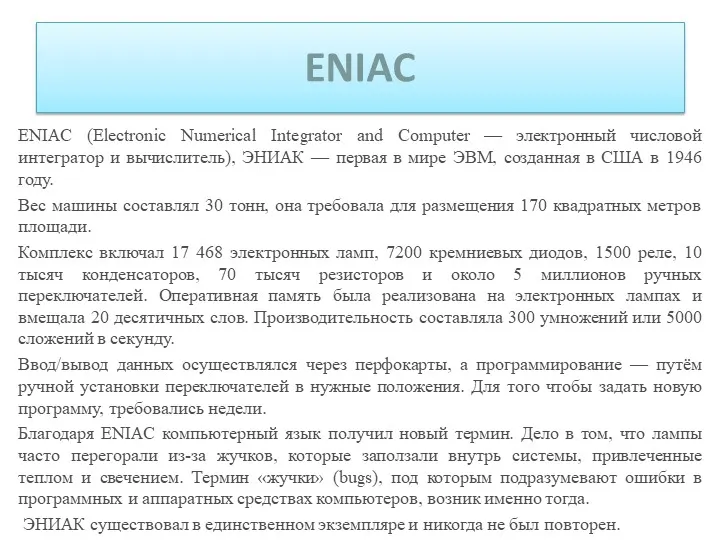

  20 слайд

  ENIAC
  ENIAC (Electronic Numerical Integrator and Computer — электронный числовой интегратор и вычислитель), ЭНИАК — первая в мире ЭВМ, созданная в США в 1946 году.
  Вес машины составлял 30 тонн, она требовала для размещения 170 квадратных метров площади.
  Комплекс включал 17 468 электронных ламп, 7200 кремниевых диодов, 1500 реле, 10 тысяч конденсаторов, 70 тысяч резисторов и около 5 миллионов ручных переключателей. Оперативная память была реализована на электронных лампах и вмещала 20 десятичных слов. Производительность составляла 300 умножений или 5000 сложений в секунду.
  Ввод/вывод данных осуществлялся через перфокарты, а программирование — путём ручной установки переключателей в нужные положения. Для того чтобы задать новую программу, требовались недели.
  Благодаря ENIAC компьютерный язык получил новый термин. Дело в том, что лампы часто перегорали из-за жучков, которые заползали внутрь системы, привлеченные теплом и свечением. Термин «жучки» (bugs), под которым подразумевают ошибки в программных и аппаратных средствах компьютеров, возник именно тогда.
  ЭНИАК существовал в единственном экземпляре и никогда не был повторен.


•

  21 слайд

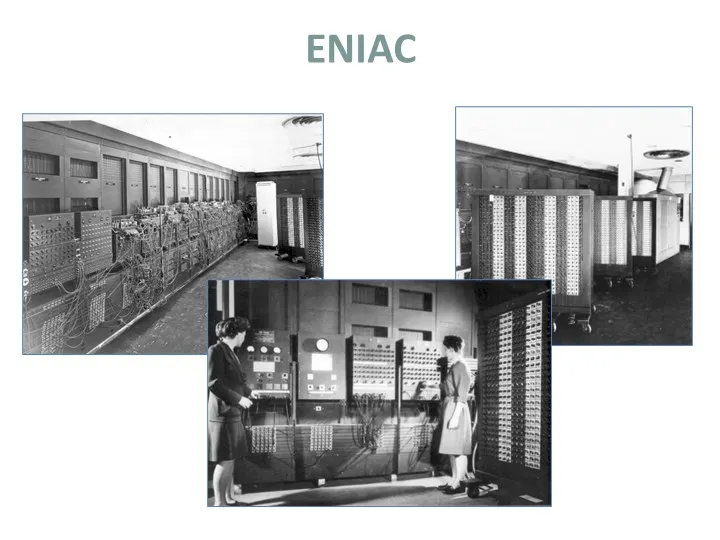

  ENIAC


•

  22 слайд

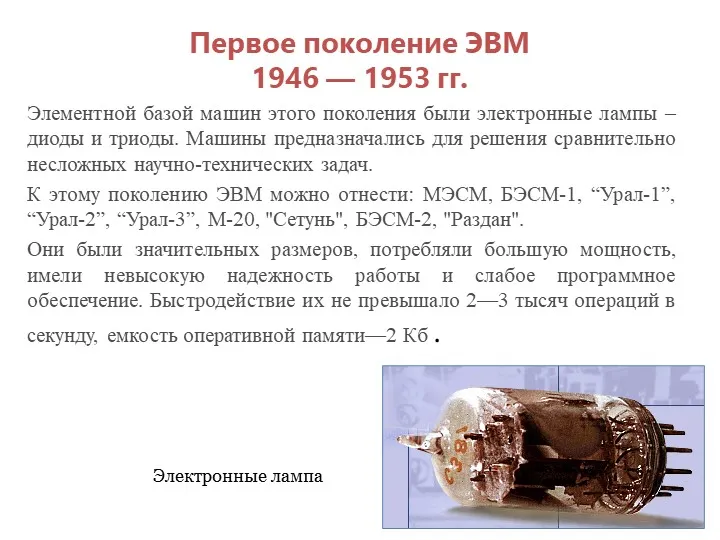

  Первое поколение ЭВМ
  1946 — 1953 гг.
  Элементной базой машин этого поколения были электронные лампы – диоды и триоды. Машины предназначались для решения сравнительно несложных научно-технических задач.
  К этому поколению ЭВМ можно отнести: МЭСМ, БЭСМ-1, “Урал-1”, “Урал-2”, “Урал-3”, M-20, "Сетунь", БЭСМ-2, "Раздан".
  Они были значительных размеров, потребляли большую мощность, имели невысокую надежность работы и слабое программное обеспечение. Быстродействие их не превышало 2—3 тысяч операций в секунду, емкость оперативной памяти—2 Кб .
  Электронные лампа


•

  23 слайд

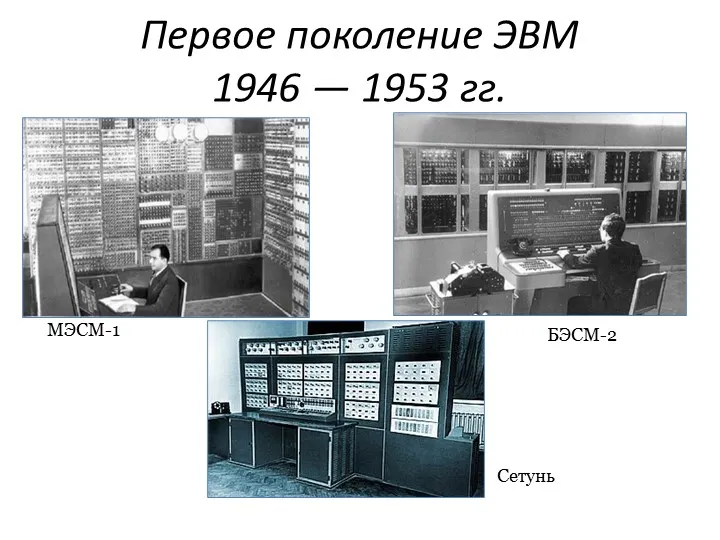

  МЭСМ-1
  БЭСМ-2
  Сетунь
  Первое поколение ЭВМ
  1946 — 1953 гг.


•

  24 слайд

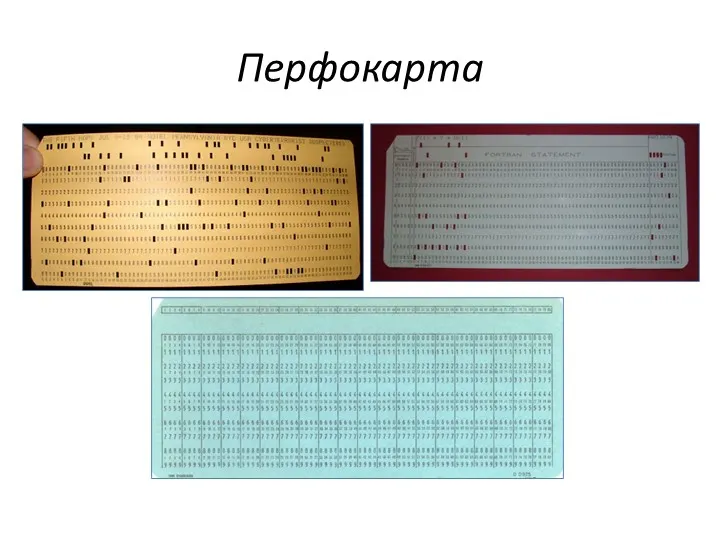

  Перфокарта


•

  25 слайд

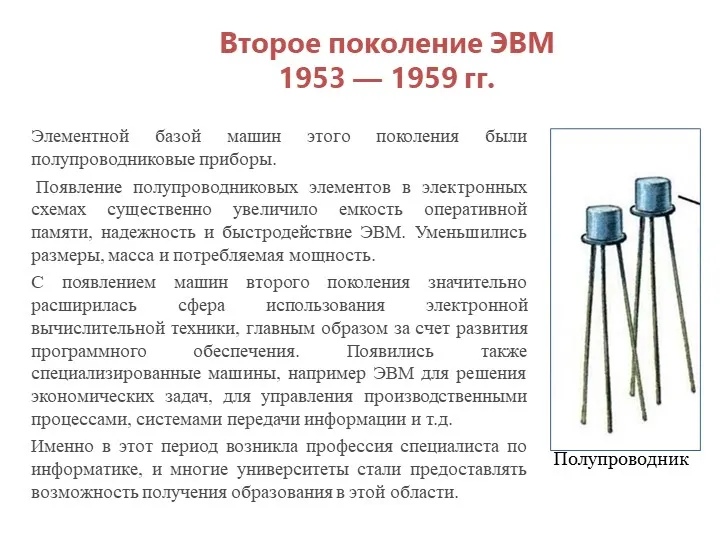

  Второе поколение ЭВМ
  1953 — 1959 гг.
  Элементной базой машин этого поколения были полупроводниковые приборы.
  Появление полупроводниковых элементов в электронных схемах существенно увеличило емкость оперативной памяти, надежность и быстродействие ЭВМ. Уменьшились размеры, масса и потребляемая мощность.
  С появлением машин второго поколения значительно расширилась сфера использования электронной вычислительной техники, главным образом за счет развития программного обеспечения. Появились также специализированные машины, например ЭВМ для решения экономических задач, для управления производственными процессами, системами передачи информации и т.д.
  Именно в этот период возникла профессия специалиста по информатике, и многие университеты стали предоставлять возможность получения образования в этой области.

  Полупроводник


•

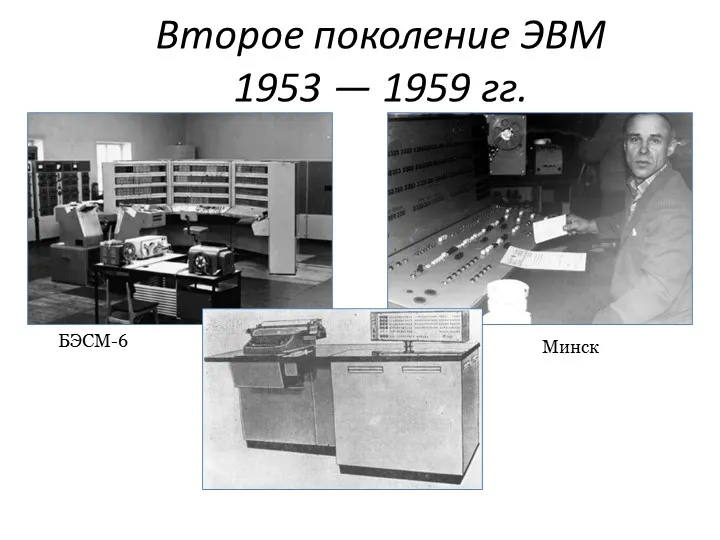

  26 слайд

  БЭСМ-6
  Минск
  Второе поколение ЭВМ
  1953 — 1959 гг.


•

  27 слайд

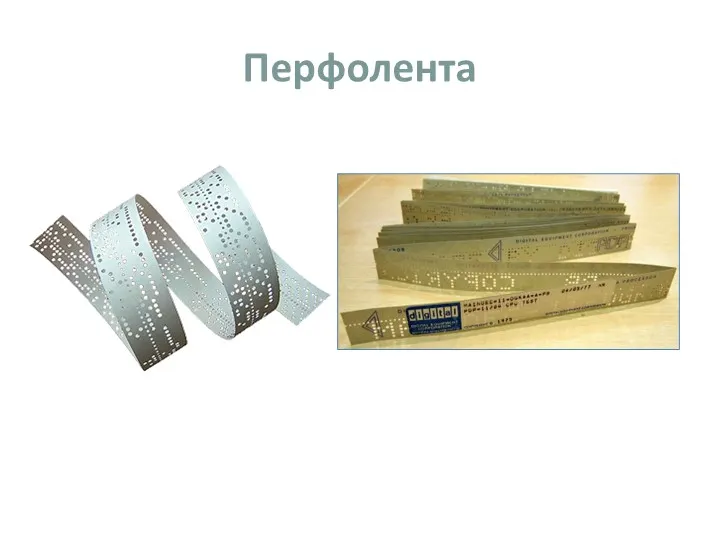

  Перфолента


•

  28 слайд

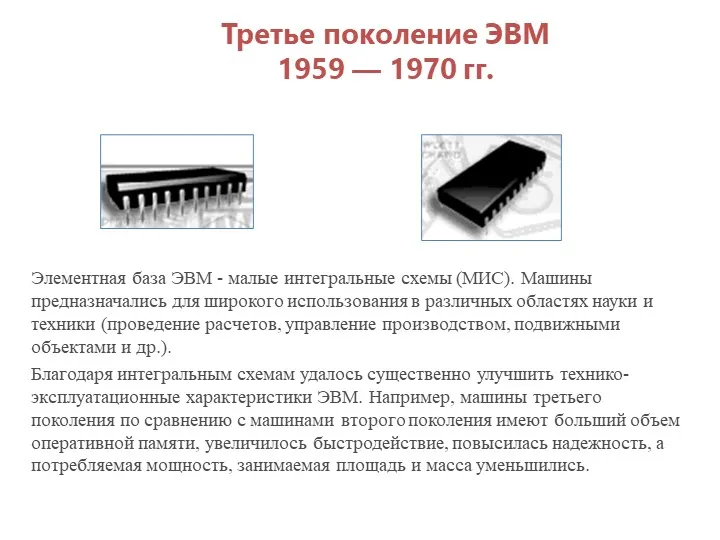

  Третье поколение ЭВМ
  1959 — 1970 гг.
  Элементная база ЭВМ - малые интегральные схемы (МИС). Машины предназначались для широкого использования в различных областях науки и техники (проведение расчетов, управление производством, подвижными объектами и др.).
  Благодаря интегральным схемам удалось существенно улучшить технико-эксплуатационные характеристики ЭВМ. Например, машины третьего поколения по сравнению с машинами второго поколения имеют больший объем оперативной памяти, увеличилось быстродействие, повысилась надежность, а потребляемая мощность, занимаемая площадь и масса уменьшились.



•

  29 слайд

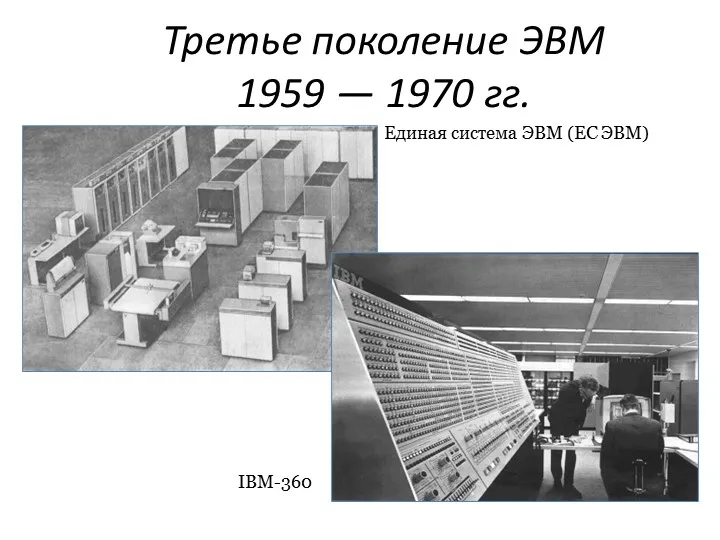

  Третье поколение ЭВМ
  1959 — 1970 гг.
  Единая система ЭВМ (ЕС ЭВМ)
  IBM-360


•

  30 слайд

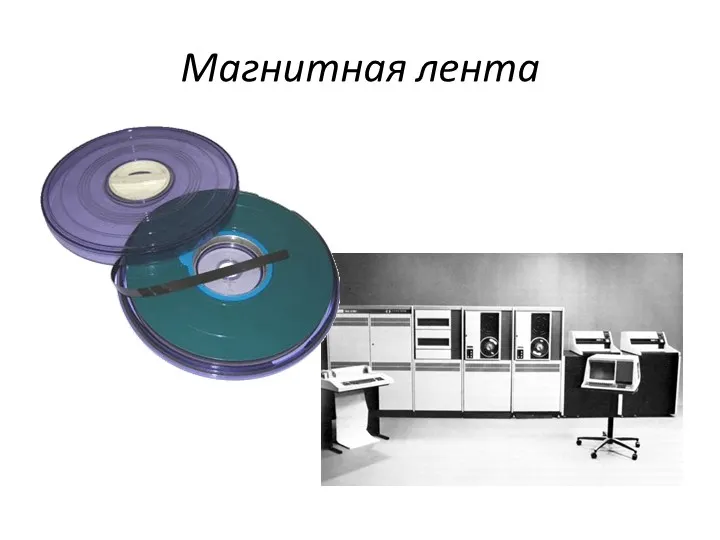

  Магнитная лента


•

  31 слайд

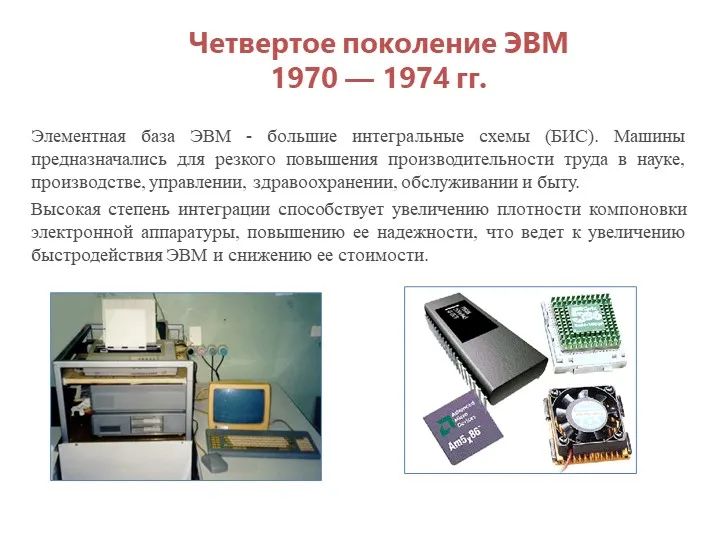

  Четвертое поколение ЭВМ
  1970 — 1974 гг.
  Элементная база ЭВМ - большие интегральные схемы (БИС). Машины предназначались для резкого повышения производительности труда в науке, производстве, управлении, здравоохранении, обслуживании и быту.
  Высокая степень интеграции способствует увеличению плотности компоновки электронной аппаратуры, повышению ее надежности, что ведет к увеличению быстродействия ЭВМ и снижению ее стоимости.


•

  32 слайд

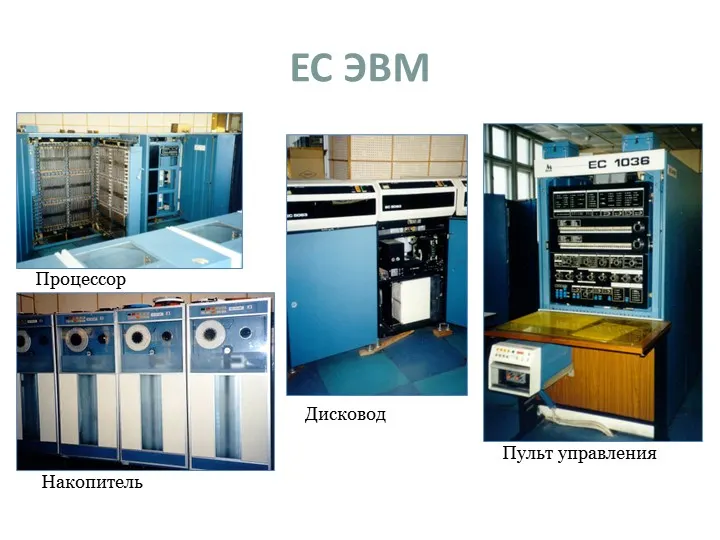

  ЕС ЭВМ
  Процессор
  Пульт управления
  Накопитель
  Дисковод


•

  33 слайд

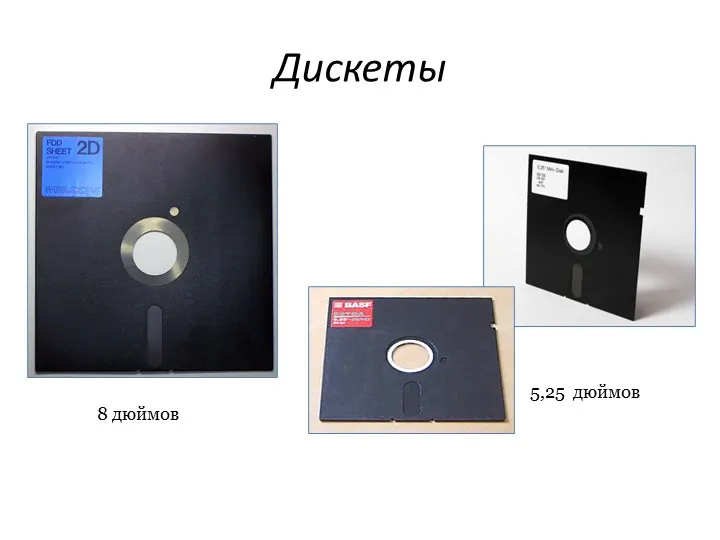

  Дискеты
  8 дюймов
  5,25 дюймов


•

  34 слайд

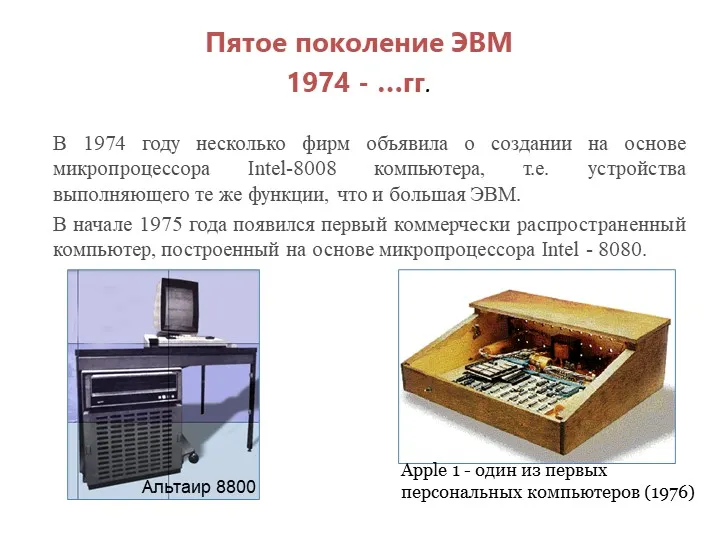

  Пятое поколение ЭВМ
  1974 - …гг.
  В 1974 году несколько фирм объявила о создании на основе микропроцессора Intel-8008 компьютера, т.е. устройства выполняющего те же функции, что и большая ЭВМ.
  В начале 1975 года появился первый коммерчески распространенный компьютер, построенный на основе микропроцессора Intel - 8080.

  Apple 1 - один из первых персональных компьютеров (1976)
  Альтаир 8800


•

  35 слайд

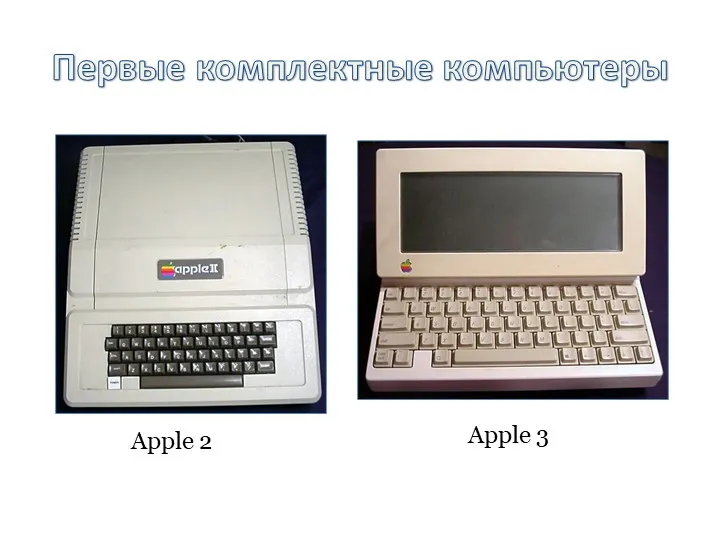

  Первые комплектные компьютеры
  Apple 2
  Apple 3


•

  36 слайд

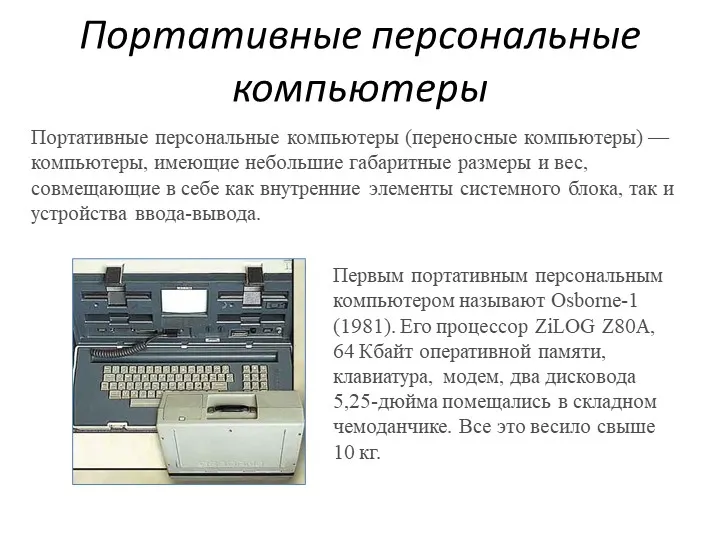

  Портативные персональные компьютеры
  Портативные персональные компьютеры (переносные компьютеры) — компьютеры, имеющие небольшие габаритные размеры и вес, совмещающие в себе как внутренние элементы системного блока, так и устройства ввода-вывода.
  Первым портативным персональным компьютером называют Osborne-1 (1981). Его процессор ZiLOG Z80A, 64 Кбайт оперативной памяти, клавиатура, модем, два дисковода 5,25-дюйма помещались в складном чемоданчике. Все это весило свыше 10 кг.


•

  37 слайд

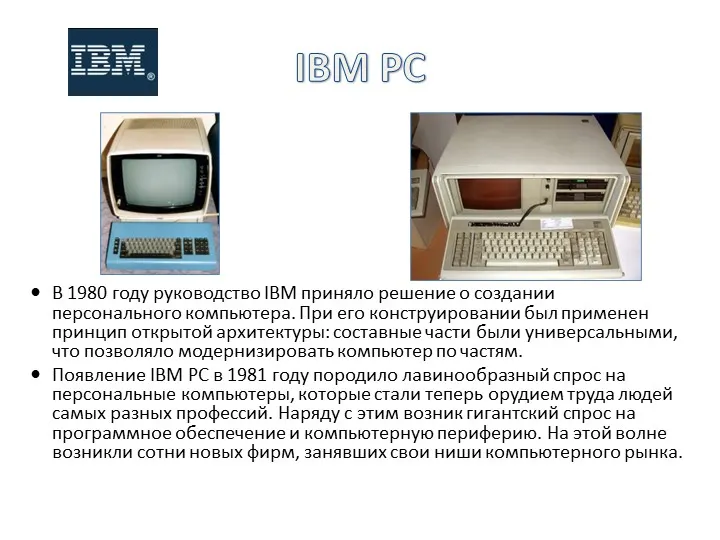

  IBM PC
  В 1980 году руководство IBM приняло решение о создании персонального компьютера. При его конструировании был применен принцип открытой архитектуры: составные части были универсальными, что позволяло модернизировать компьютер по частям.
  Появление IBM PC в 1981 году породило лавинообразный спрос на персональные компьютеры, которые стали теперь орудием труда людей самых разных профессий. Наряду с этим возник гигантский спрос на программное обеспечение и компьютерную периферию. На этой волне возникли сотни новых фирм, занявших свои ниши компьютерного рынка.



•

  38 слайд

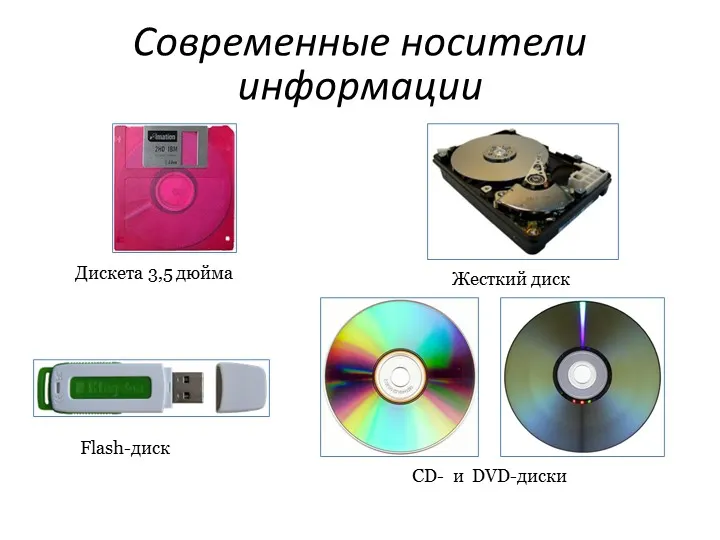

  Современные носители информации
  Дискета 3,5 дюйма
  Жесткий диск
  CD- и DVD-диски
  Flash-диск


•

  39 слайд

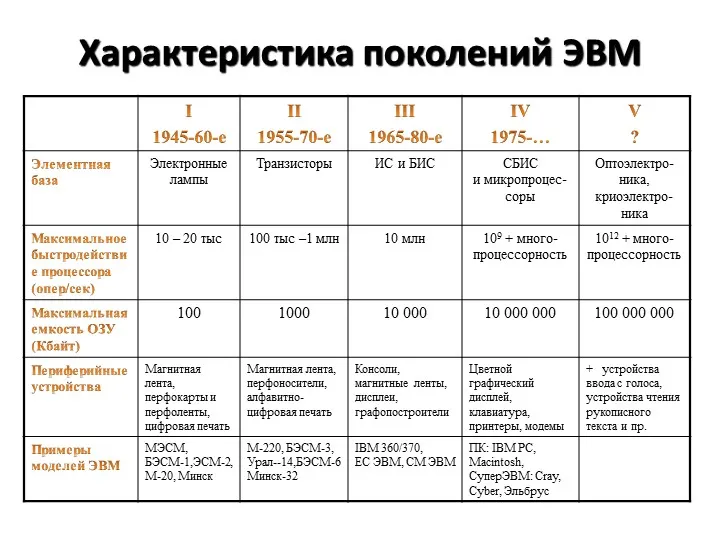

  Характеристика поколений ЭВМ
