Презентация по технологии для закрепления пройденного материала на тему "Разметка заготовок из сортового проката"

Описание презентации по отдельным слайдам:

1 слайд

Разметка заготовок из сортового проката

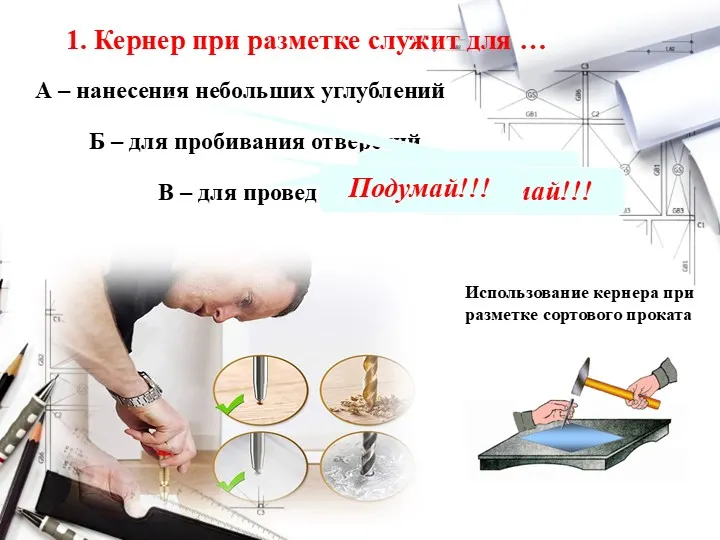

2 слайд

В – для проведения разметочных линий
1. Кернер при разметке служит для …
А – нанесения небольших углублений
Б – для пробивания отверстий
Правильно
Подумай!!!
Подумай!!!
Использование кернера при разметке сортового проката
3 слайд

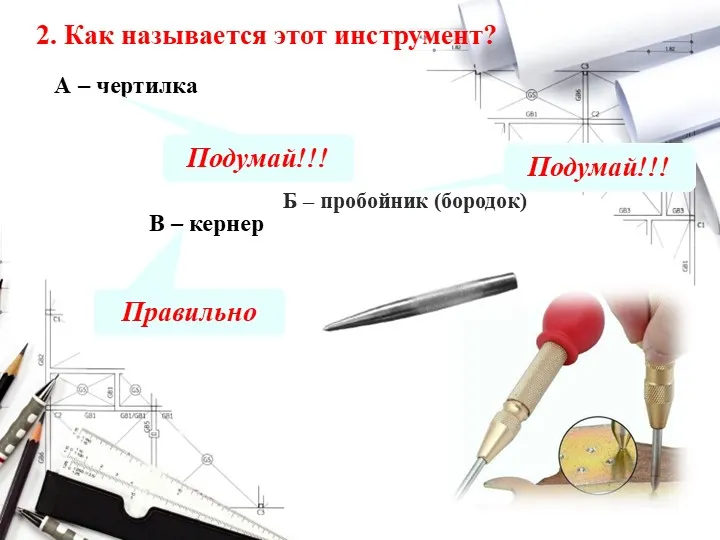

2. Как называется этот инструмент?
А – чертилка
Б – пробойник (бородок)
В – кернер
Правильно
Подумай!!!
Подумай!!!

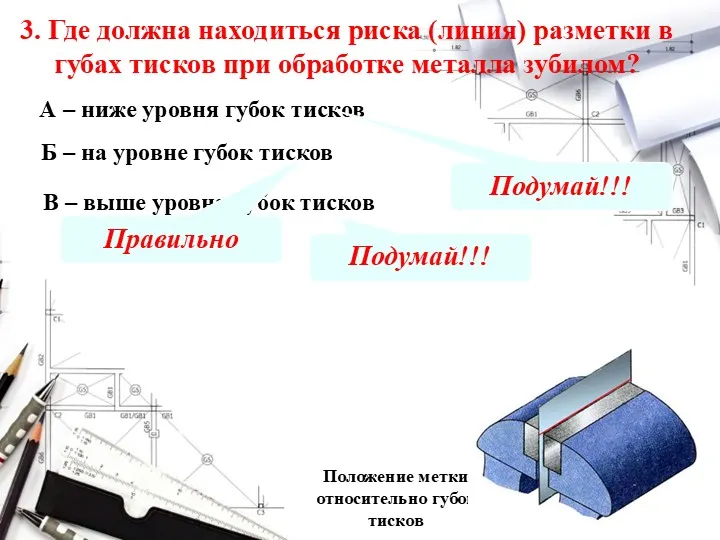

4 слайд

3. Где должна находиться риска (линия) разметки в губах тисков при обработке металла зубилом?
А – ниже уровня губок тисков
Б – на уровне губок тисков
В – выше уровня губок тисков
Подумай!!!
Правильно
Подумай!!!
Положение метки относительно губок тисков
5 слайд

В – когда необходимо разметить деталь с высокой точностью

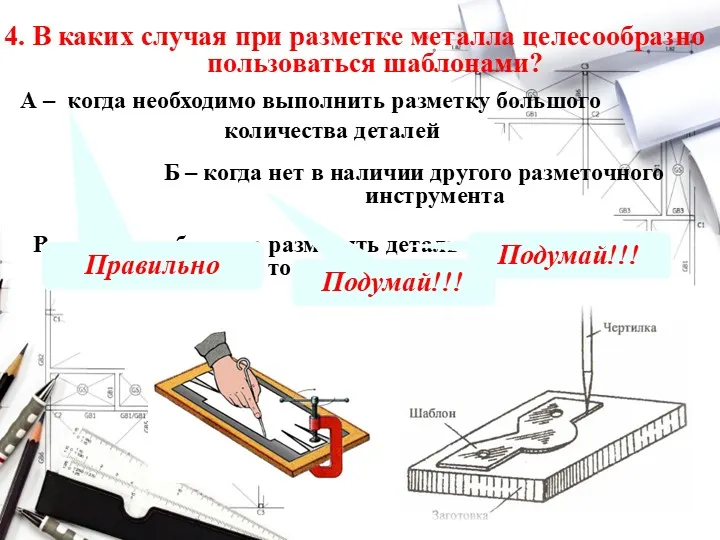

4. В каких случая при разметке металла целесообразно пользоваться шаблонами?
А – когда необходимо выполнить разметку большого количества деталей
Б – когда нет в наличии другого разметочного инструмента
Правильно
Подумай!!!
Подумай!!!

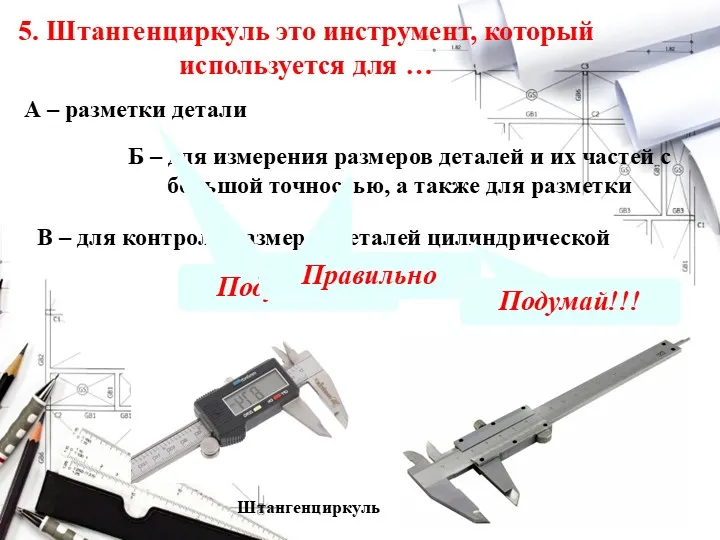

6 слайд

5. Штангенциркуль это инструмент, который используется для …
А – разметки детали
Б – для измерения размеров деталей и их частей с большой точностью, а также для разметки
В – для контроля размеров деталей цилиндрической формы
Подумай!!!
Правильно
Подумай!!!
Штангенциркуль

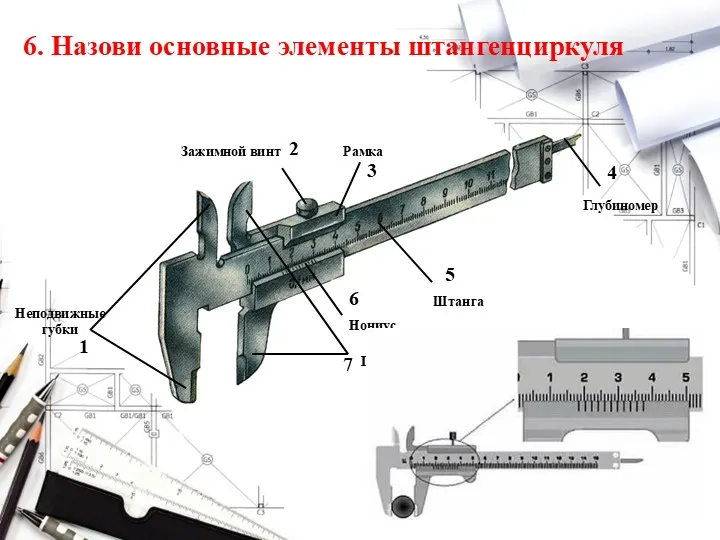

7 слайд

6. Назови основные элементы штангенциркуля
Неподвижные губки
Подвижные губки
Нониус
Штанга
Рамка
Зажимной винт
Глубиномер
1
2
3
4
5
6
7
8 слайд

В – одну

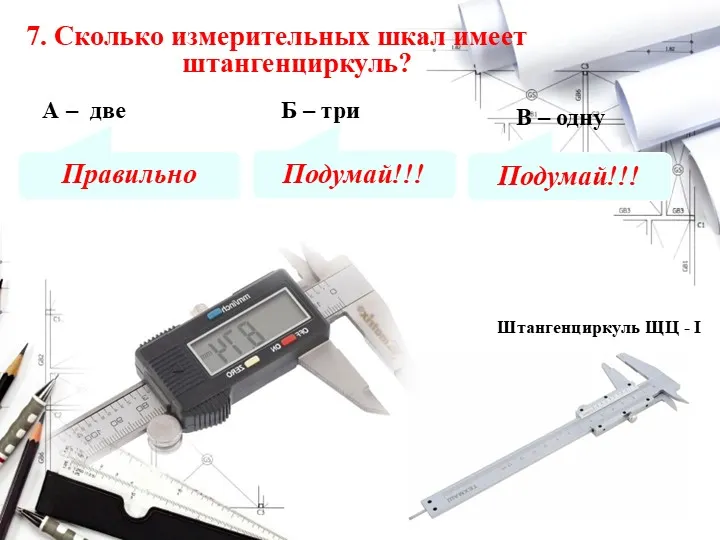

7. Сколько измерительных шкал имеет штангенциркуль?
А – две
Б – три
Правильно
Подумай!!!
Подумай!!!
Штангенциркуль ЩЦ - I

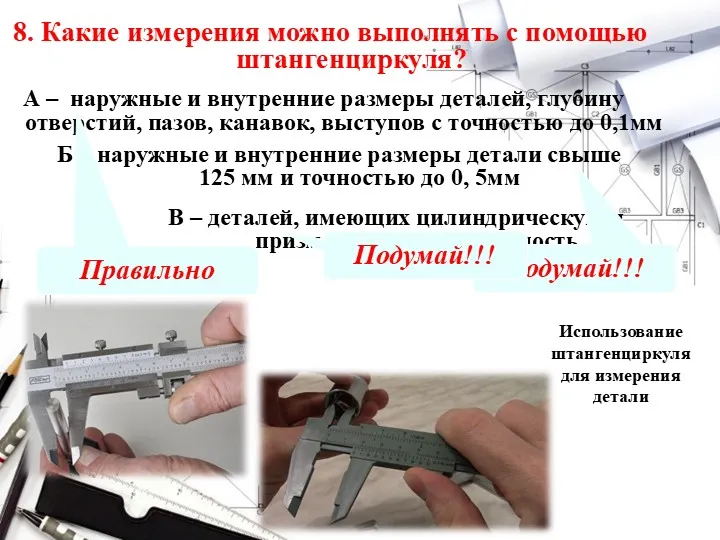

9 слайд

В – деталей, имеющих цилиндрическую и призматическую поверхность
8. Какие измерения можно выполнять с помощью штангенциркуля?
А – наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок, выступов с точностью до 0,1мм
Б – наружные и внутренние размеры детали свыше 125 мм и точностью до 0, 5мм
Правильно
Подумай!!!
Подумай!!!
Использование штангенциркуля для измерения детали

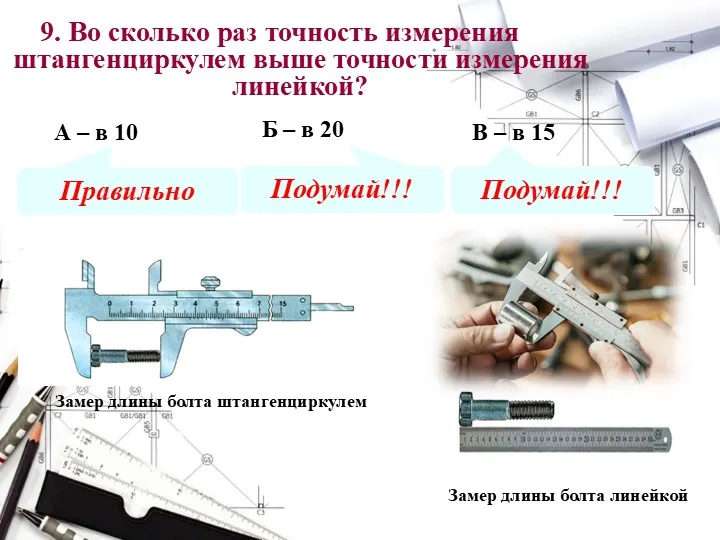

10 слайд

В – в 15
9. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?
А – в 10
Б – в 20
Правильно
Подумай!!!
Подумай!!!
Замер длины болта штангенциркулем
Замер длины болта линейкой
11 слайд

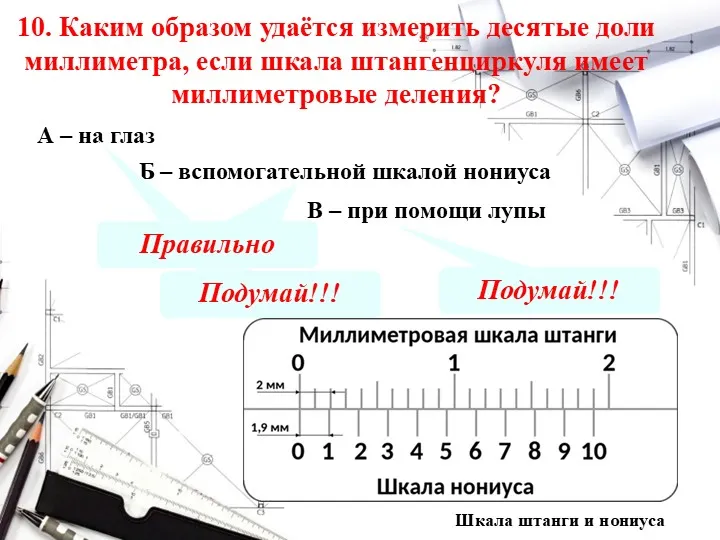

10. Каким образом удаётся измерить десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления?
А – на глаз
Б – вспомогательной шкалой нониуса
В – при помощи лупы
Подумай!!!
Правильно
Подумай!!!
Шкала штанги и нониуса

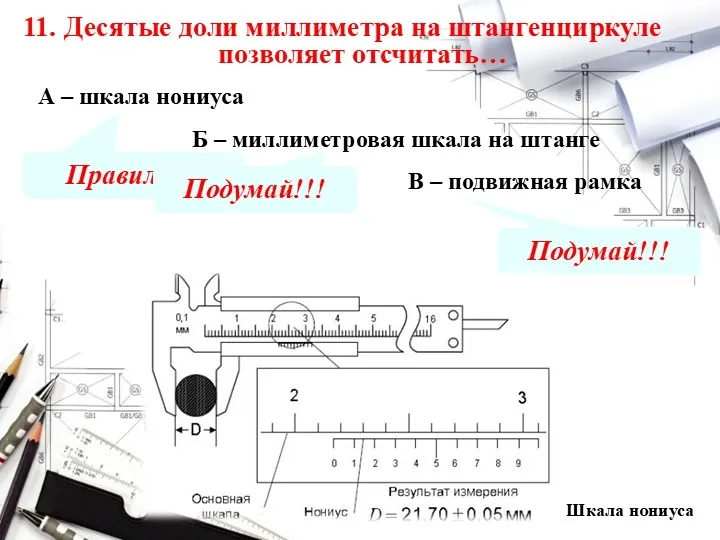

12 слайд

В – подвижная рамка
11. Десятые доли миллиметра на штангенциркуле позволяет отсчитать…

А – шкала нониуса
Б – миллиметровая шкала на штанге
Правильно
Подумай!!!
Подумай!!!
Шкала нониуса
