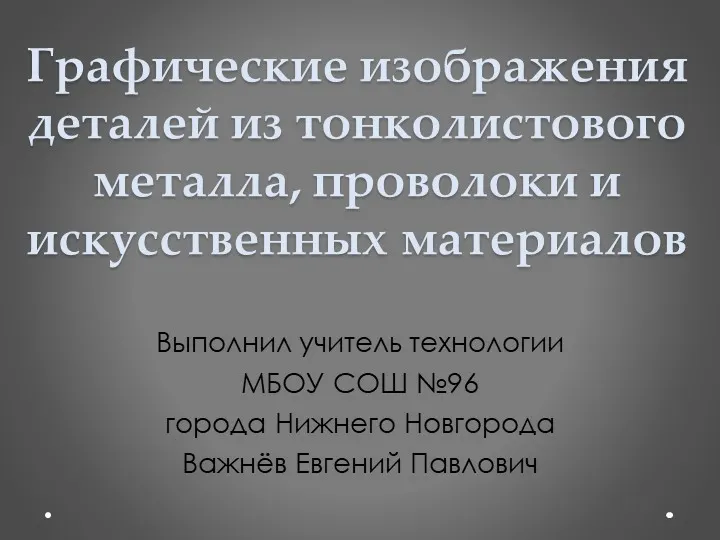

Графические изображения деталей из тонколистового металла, проволоки и искусственных материалов
Выполнил учитель технологии
МБОУ СОШ №96
города Нижнего Новгорода
Важнёв Евгений Павлович
2 слайд

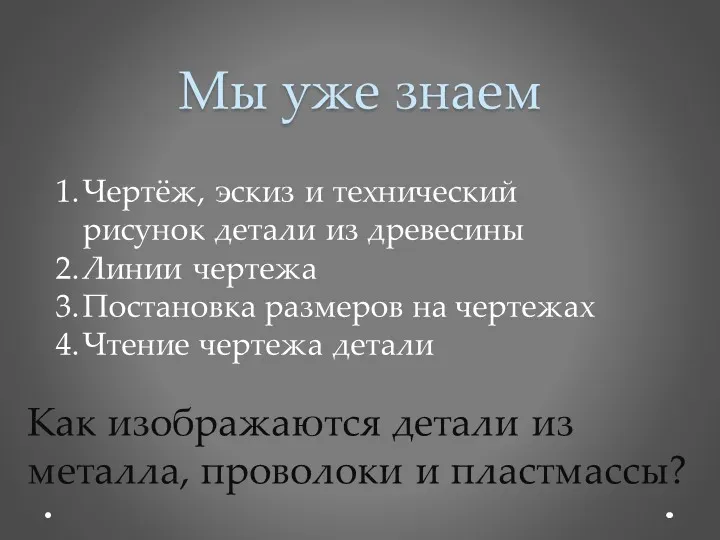

Мы уже знаем
Чертёж, эскиз и технический рисунок детали из древесины
Линии чертежа
Постановка размеров на чертежах
Чтение чертежа детали

Как изображаются детали из металла, проволоки и пластмассы?
3 слайд

Тема урока: графические изображения деталей из металла, проволоки и искусственных материалов
4 слайд

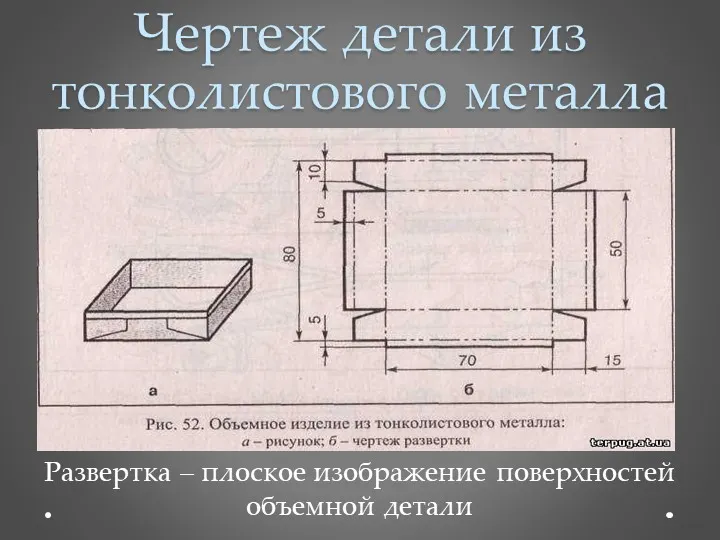

Чертеж детали из тонколистового металла
Развертка – плоское изображение поверхностей объемной детали
5 слайд

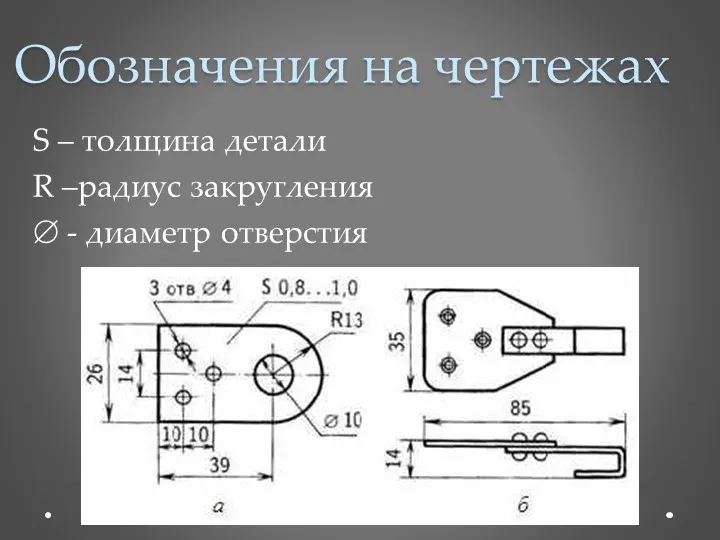

Обозначения на чертежах
S – толщина детали
R –радиус закругления
 - диаметр отверстия
6 слайд

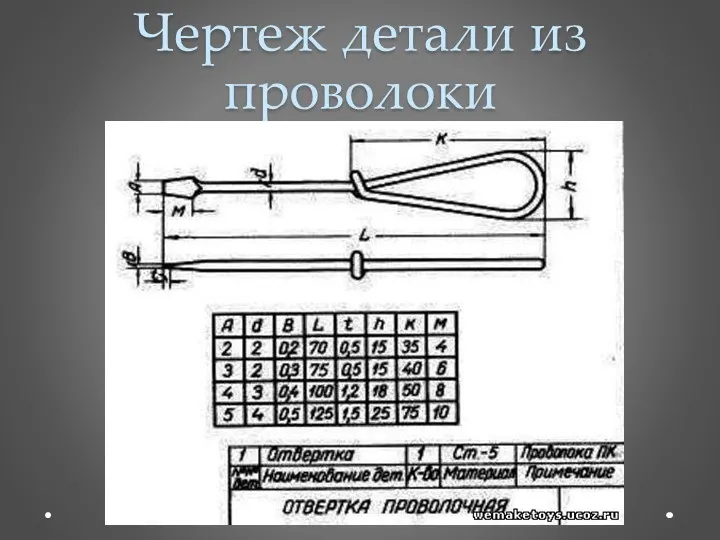

Чертеж детали из проволоки
7 слайд

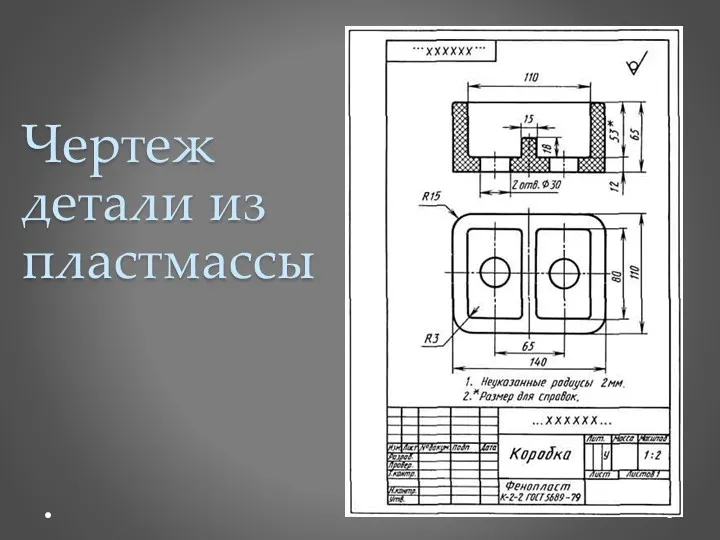

Чертеж детали из пластмассы
8 слайд

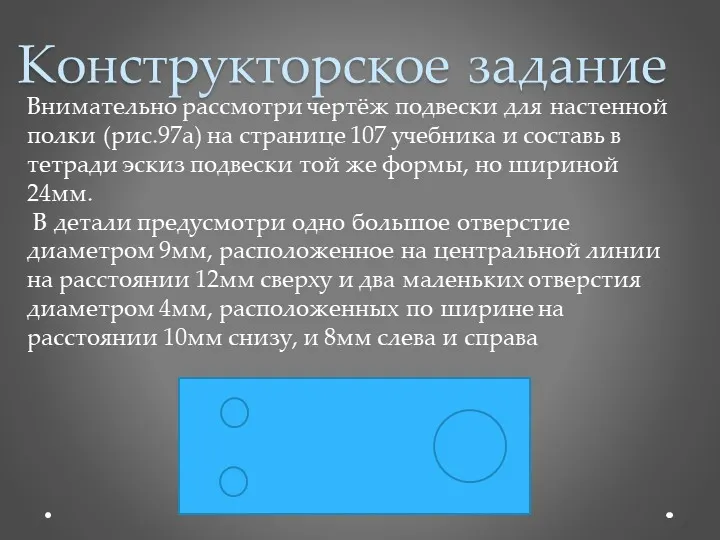

Конструкторское задание
Внимательно рассмотри чертёж подвески для настенной полки (рис.97а) на странице 107 учебника и составь в тетради эскиз подвески той же формы, но шириной 24мм.
В детали предусмотри одно большое отверстие диаметром 9мм, расположенное на центральной линии на расстоянии 12мм сверху и два маленьких отверстия диаметром 4мм, расположенных по ширине на расстоянии 10мм снизу, и 8мм слева и справа
9 слайд

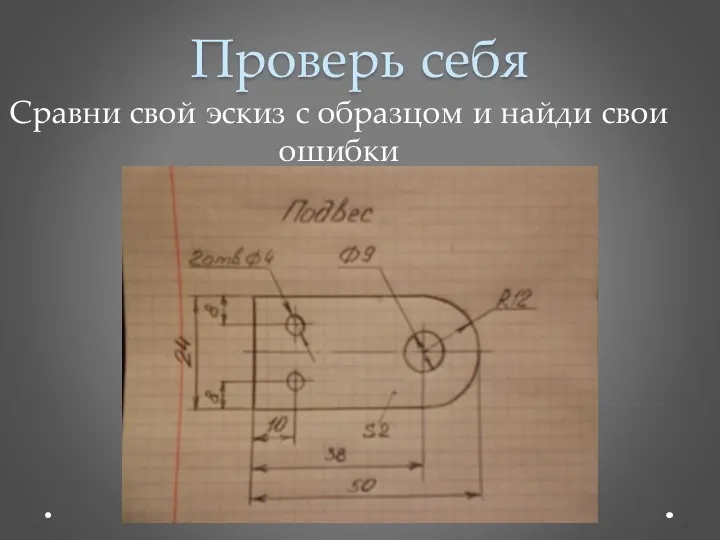

Проверь себя
Сравни свой эскиз с образцом и найди свои ошибки
10 слайд

Прежде чем что- то делать, прочти чертеж и пойми, что нужно делать

Краткое описание материала

Презентация предназначена для учителей технологии,работающих с мальчиками по различным программам предмета "Технология"для проведения занятия по названной теме. Презентация составлена на основании учебника "Технология.Индустриальные технологии А.Т.Тищенко, В.Д.Симоненко Москва издательский центр "Вентана-Граф"2012год.

В презентации в доступной для пятиклассников форме рассмотрены общие и отличительные черты графических изображений деталей из древесины и металла, проволоки или пластмассы.

В конце презентации даётся практическое задание на составление эскиза детали из тонколистового металла.
