Описание презентации по отдельным слайдам:

1 слайд

Рубка металла
2 слайд

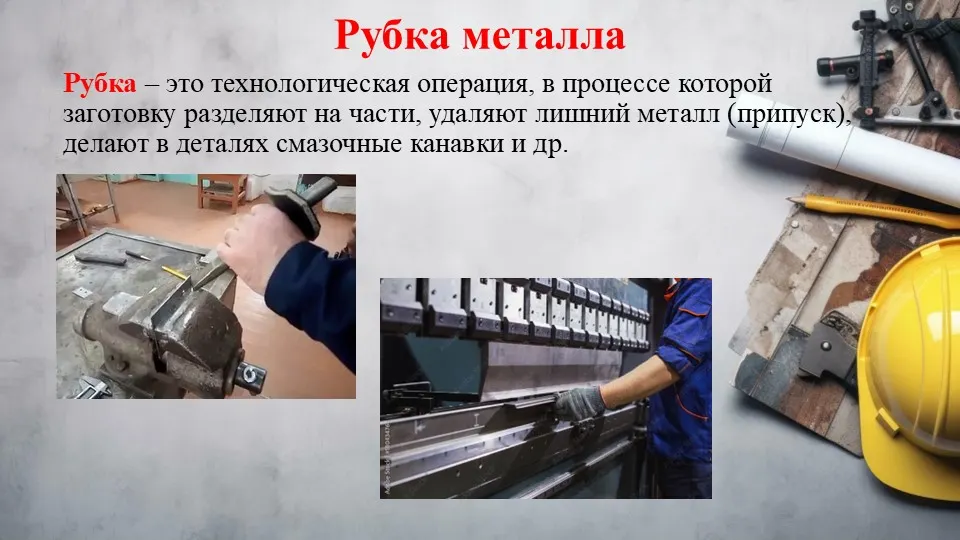

Рубка металла
Рубка – это технологическая операция, в процессе которой заготовку разделяют на части, удаляют лишний металл (припуск), делают в деталях смазочные канавки и др.
3 слайд

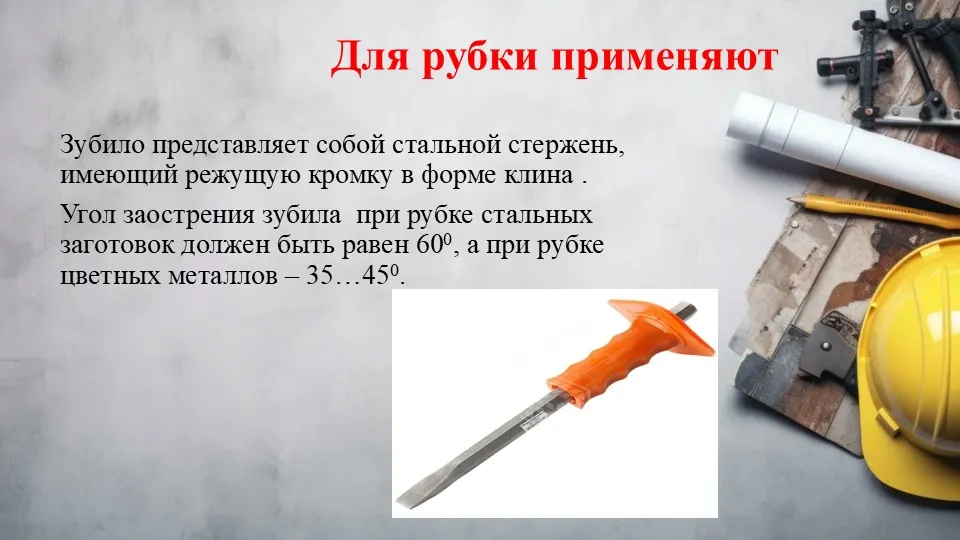

Для рубки применяют
Зубило представляет собой стальной стержень, имеющий режущую кромку в форме клина .
Угол заострения зубила при рубке стальных заготовок должен быть равен 600, а при рубке цветных металлов – 35…450.
4 слайд

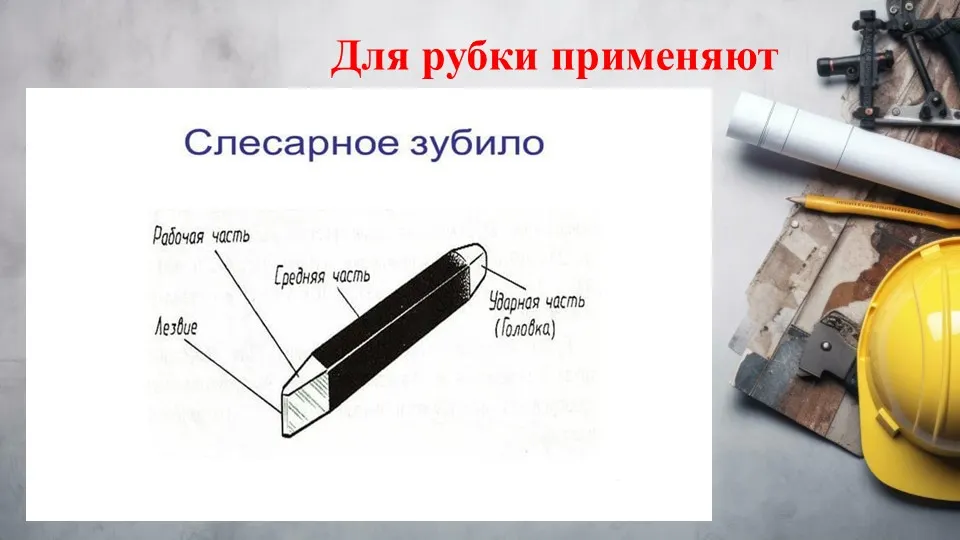

Для рубки применяют
5 слайд

Для рубки применяют

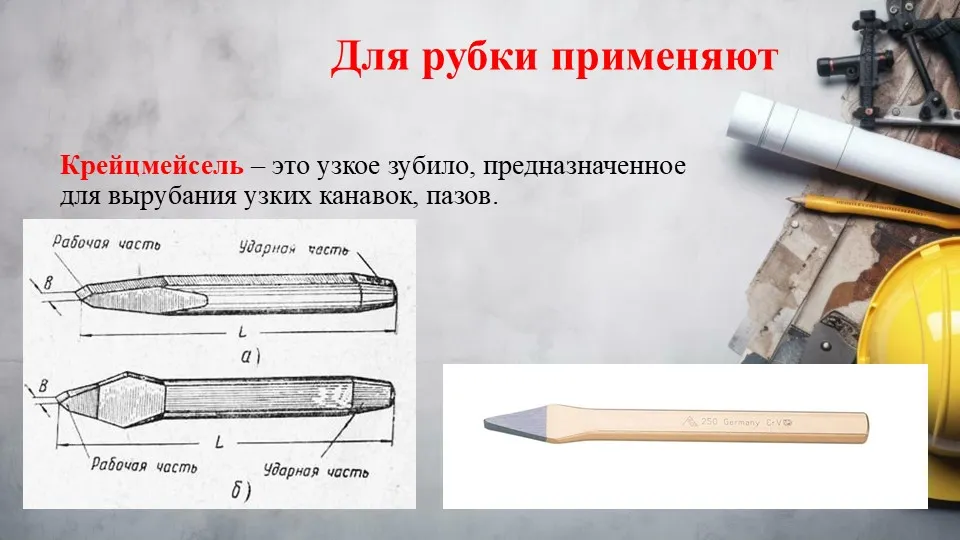

Крейцмейсель – это узкое зубило, предназначенное для вырубания узких канавок, пазов.
6 слайд

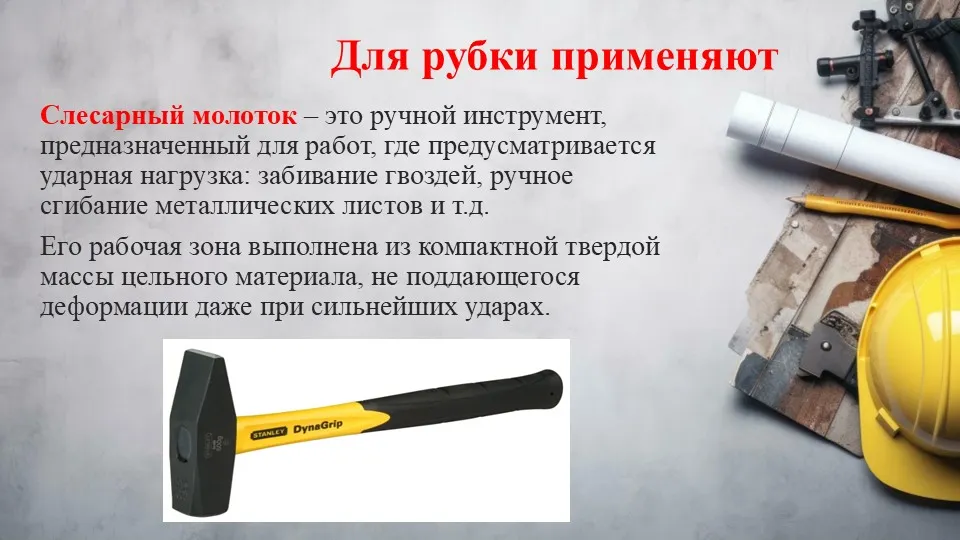

Для рубки применяют
Слесарный молоток – это ручной инструмент, предназначенный для работ, где предусматривается ударная нагрузка: забивание гвоздей, ручное сгибание металлических листов и т.д.
Его рабочая зона выполнена из компактной твердой массы цельного материала, не поддающегося деформации даже при сильнейших ударах.
7 слайд

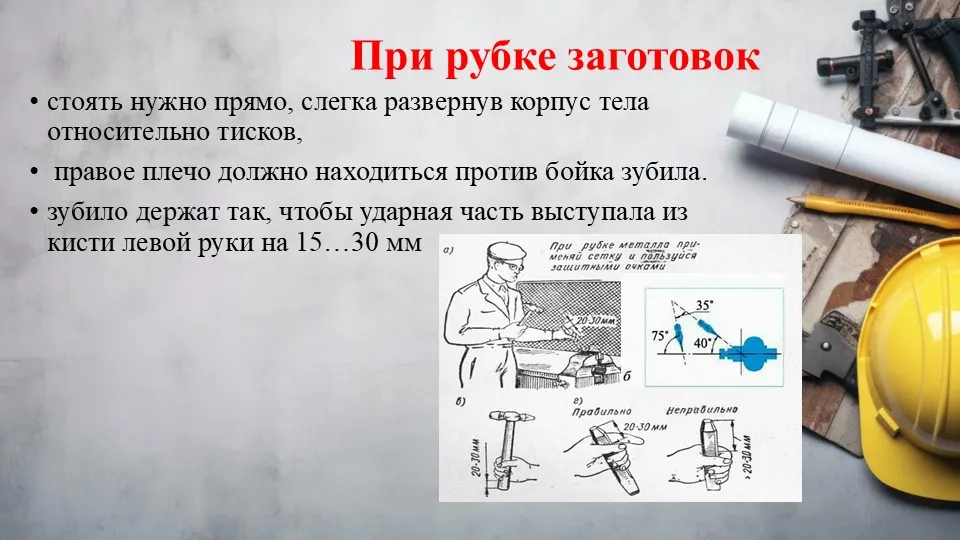

При рубке заготовок
стоять нужно прямо, слегка развернув корпус тела относительно тисков,
правое плечо должно находиться против бойка зубила.
зубило держат так, чтобы ударная часть выступала из кисти левой руки на 15…30 мм
8 слайд

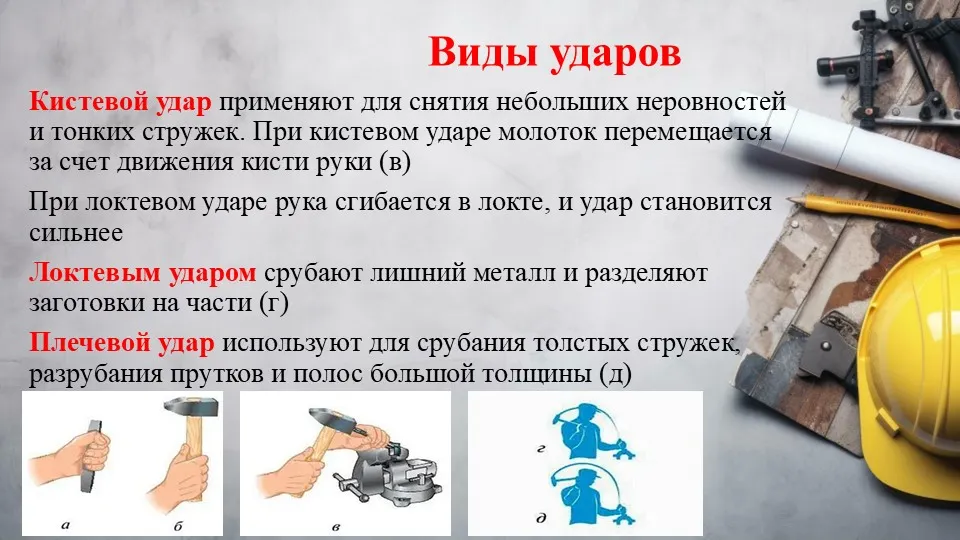

Виды ударов
Кистевой удар применяют для снятия небольших неровностей и тонких стружек. При кистевом ударе молоток перемещается за счет движения кисти руки (в)
При локтевом ударе рука сгибается в локте, и удар становится сильнее
Локтевым ударом срубают лишний металл и разделяют заготовки на части (г)
Плечевой удар используют для срубания толстых стружек, разрубания прутков и полос большой толщины (д)
9 слайд

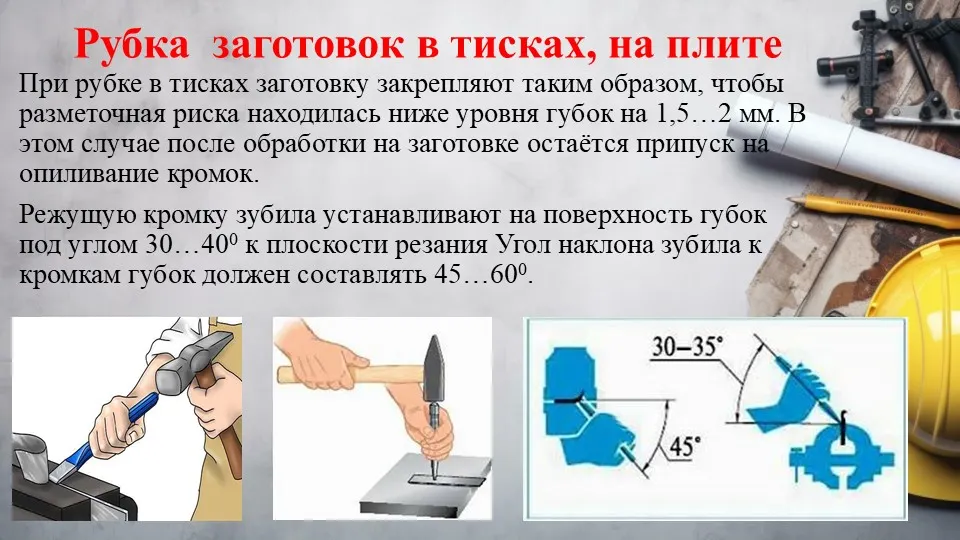

Рубка заготовок в тисках, на плите
При рубке в тисках заготовку закрепляют таким образом, чтобы разметочная риска находилась ниже уровня губок на 1,5…2 мм. В этом случае после обработки на заготовке остаётся припуск на опиливание кромок.
Режущую кромку зубила устанавливают на поверхность губок под углом 30…400 к плоскости резания Угол наклона зубила к кромкам губок должен составлять 45…600.
10 слайд

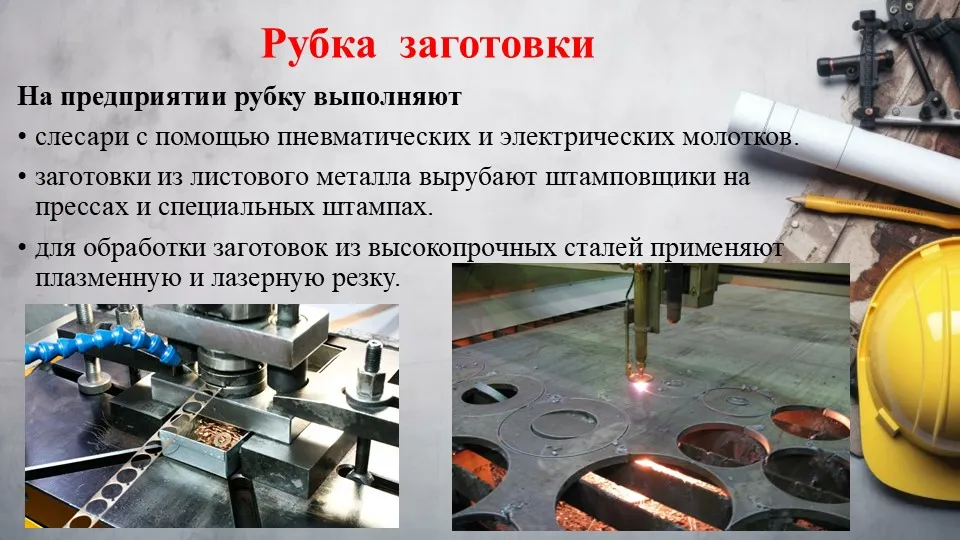

Рубка заготовки
На предприятии рубку выполняют
слесари с помощью пневматических и электрических молотков.
заготовки из листового металла вырубают штамповщики на прессах и специальных штампах.
для обработки заготовок из высокопрочных сталей применяют плазменную и лазерную резку.
11 слайд

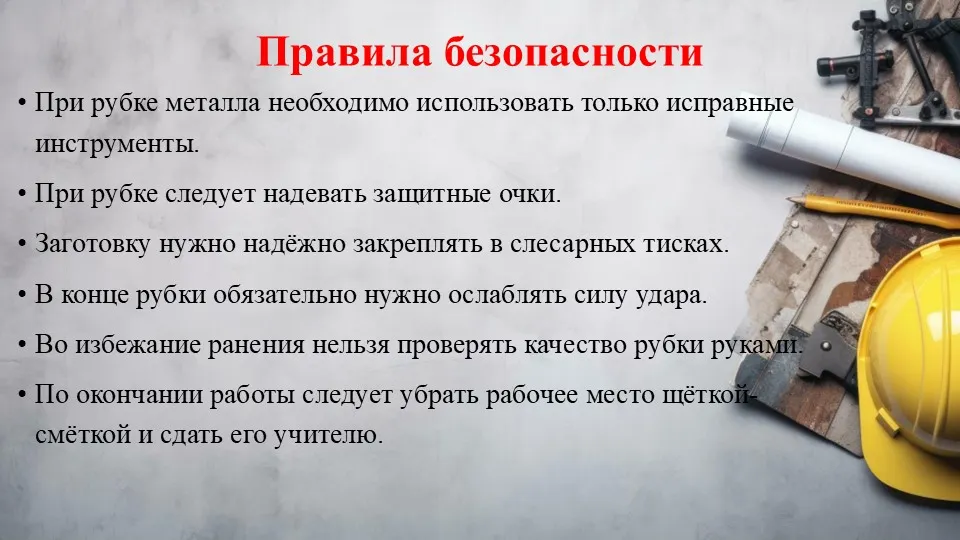

Правила безопасности
При рубке металла необходимо использовать только исправные инструменты.
При рубке следует надевать защитные очки.
Заготовку нужно надёжно закреплять в слесарных тисках.
В конце рубки обязательно нужно ослаблять силу удара.
Во избежание ранения нельзя проверять качество рубки руками.
По окончании работы следует убрать рабочее место щёткой-смёткой и сдать его учителю.
12 слайд

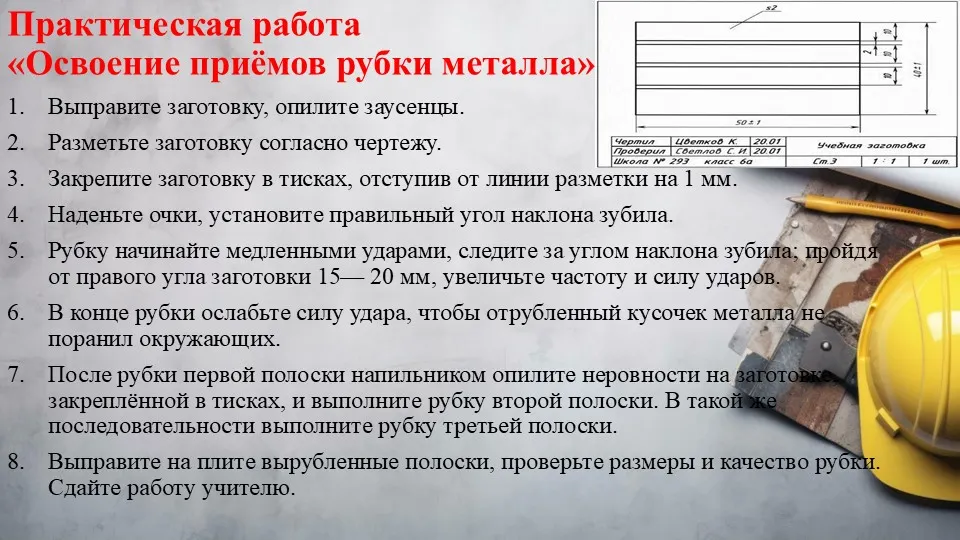

Практическая работа
«Освоение приёмов рубки металла»
Выправите заготовку, опилите заусенцы.
Разметьте заготовку согласно чертежу.
Закрепите заготовку в тисках, отступив от линии разметки на 1 мм.
Наденьте очки, установите правильный угол наклона зубила.
Рубку начинайте медленными ударами, следите за углом наклона зубила; пройдя от правого угла заготовки 15— 20 мм, увеличьте частоту и силу ударов.
В конце рубки ослабьте силу удара, чтобы отрубленный кусочек металла не поранил окружающих.
После рубки первой полоски напильником опилите неровности на заготовке, закреплённой в тисках, и выполните рубку второй полоски. В такой же последовательности выполните рубку третьей полоски.
Выправите на плите вырубленные полоски, проверьте размеры и качество рубки. Сдайте работу учителю.
