Описание презентации по отдельным слайдам:

1 слайд

Простые механизмы. Рычаг. Равновесие сил на рычаге.
Учитель физики Горбачев Алексей Анатольевич
2 слайд

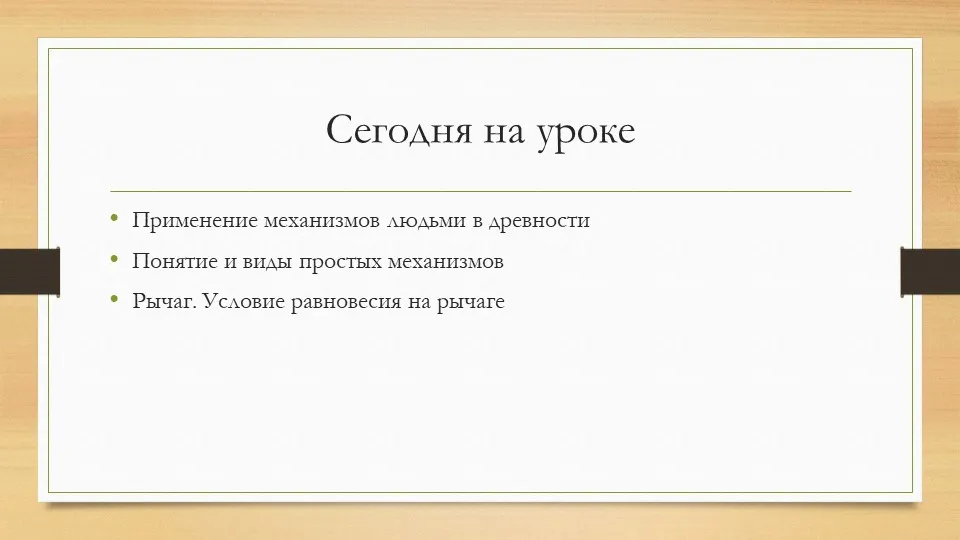

Сегодня на уроке
Применение механизмов людьми в древности
Понятие и виды простых механизмов
Рычаг. Условие равновесия на рычаге
3 слайд

Использование простых механизмов в древности
4 слайд

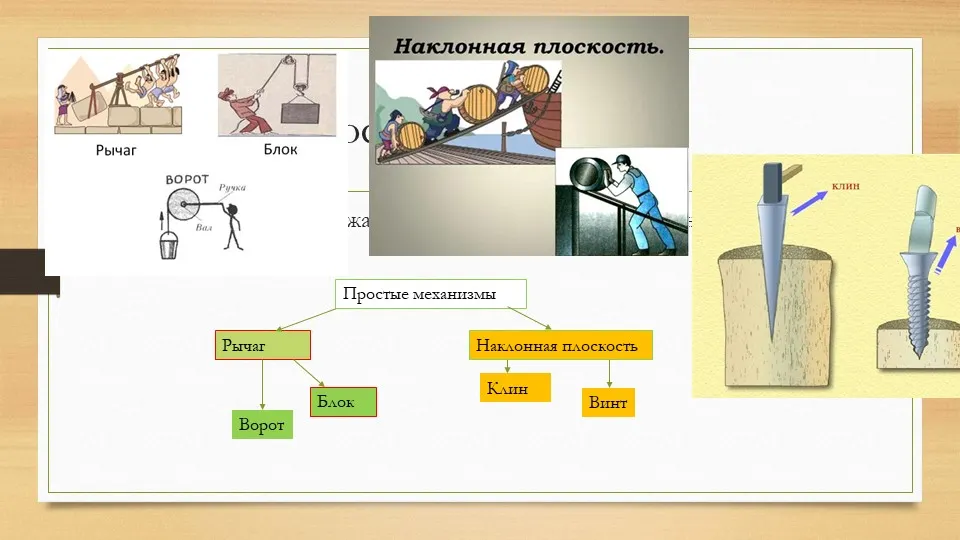

Простые механизмы
Приспособления, служащие для преобразования силы, называют механизмами

Простые механизмы
Рычаг
Наклонная плоскость
Ворот
Блок
Клин
Винт
5 слайд

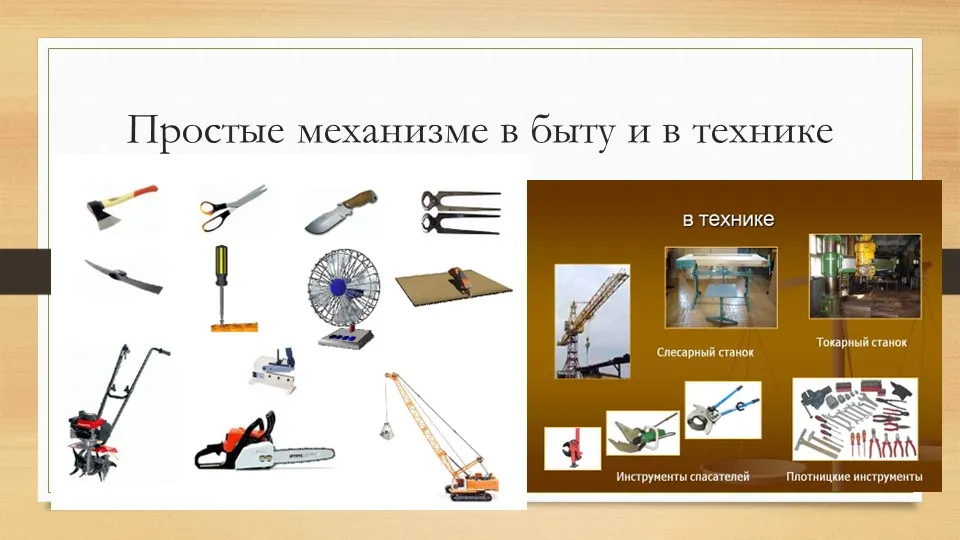

Простые механизме в быту и в технике
6 слайд

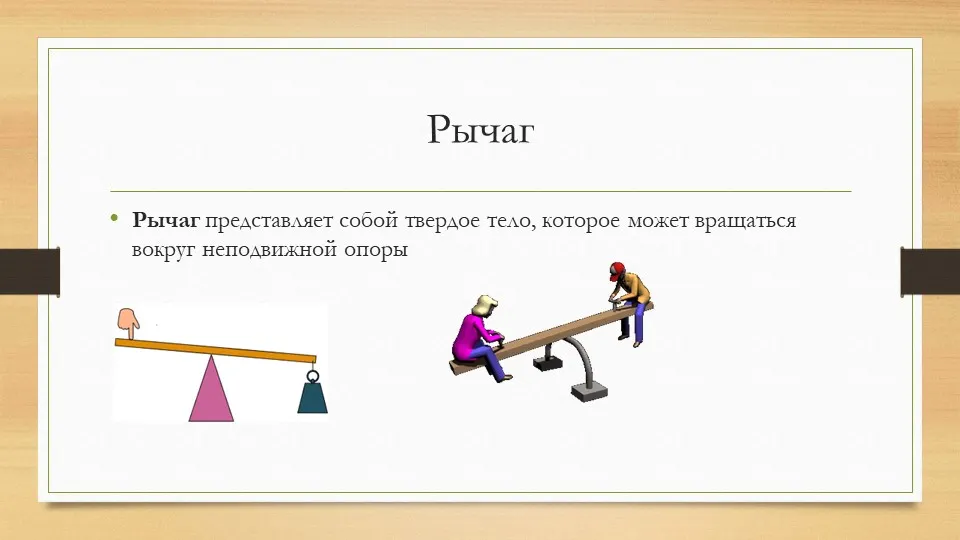

Рычаг
Рычаг представляет собой твердое тело, которое может вращаться вокруг неподвижной опоры
7 слайд

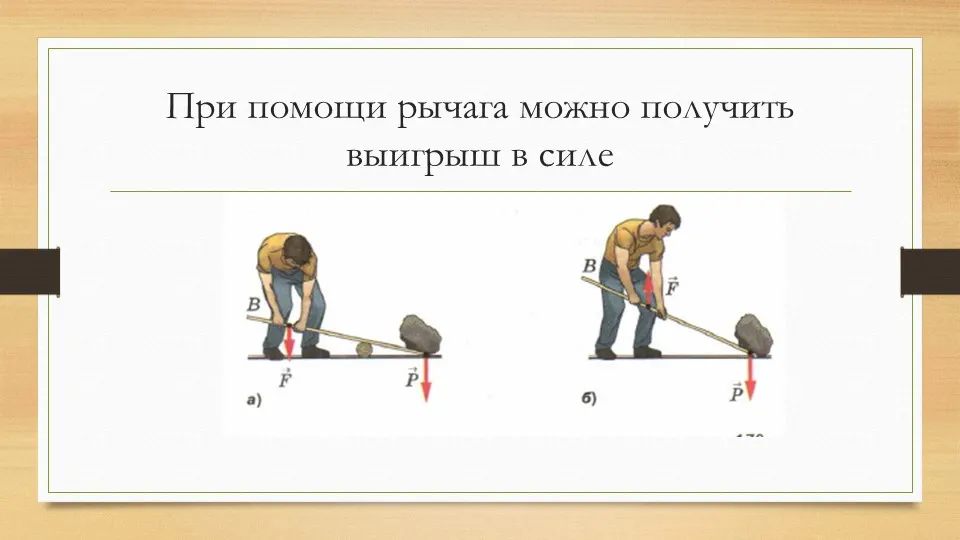

При помощи рычага можно получить выигрыш в силе
8 слайд

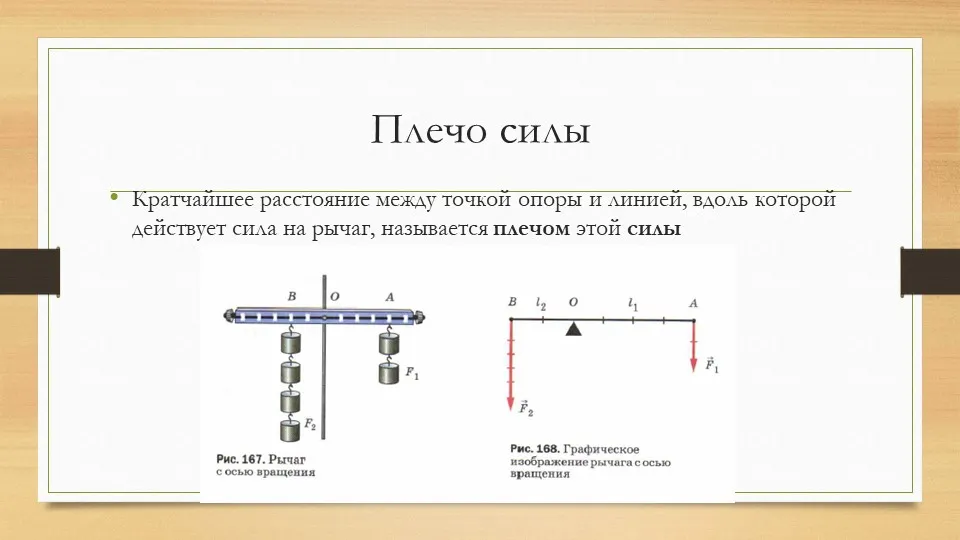

Плечо силы
Кратчайшее расстояние между точкой опоры и линией, вдоль которой действует сила на рычаг, называется плечом этой силы
9 слайд

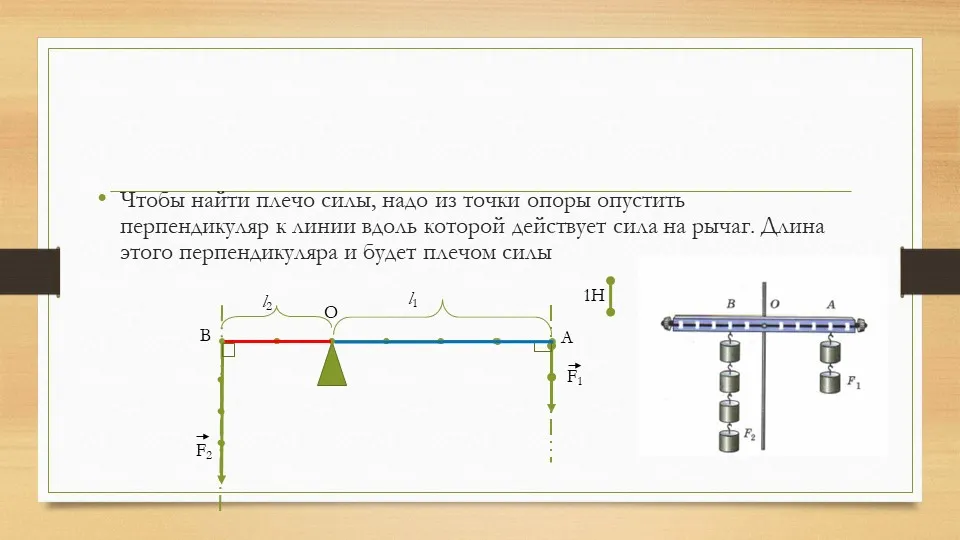

Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр к линии вдоль которой действует сила на рычаг. Длина этого перпендикуляра и будет плечом силы
O
B
A
F2
F1
l2
l1
1Н
10 слайд

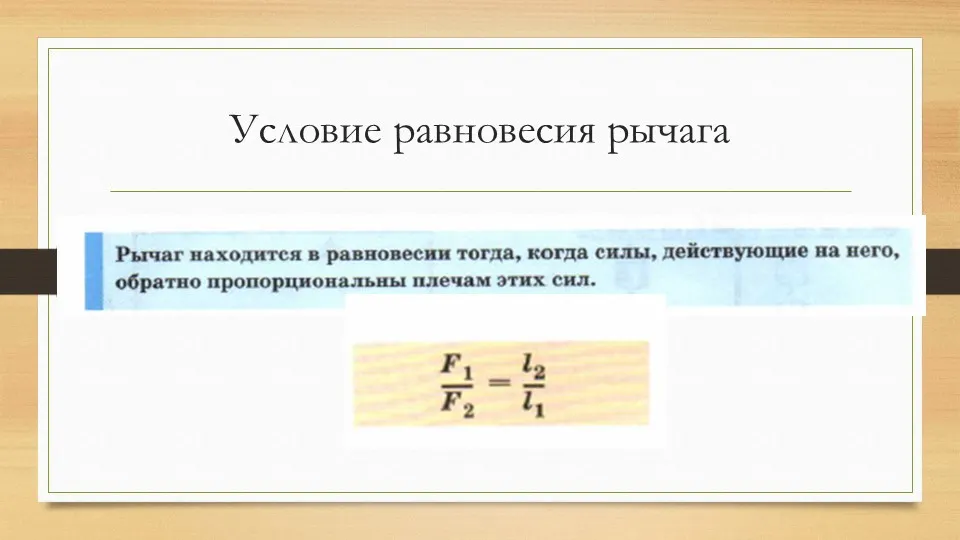

Условие равновесия рычага
11 слайд

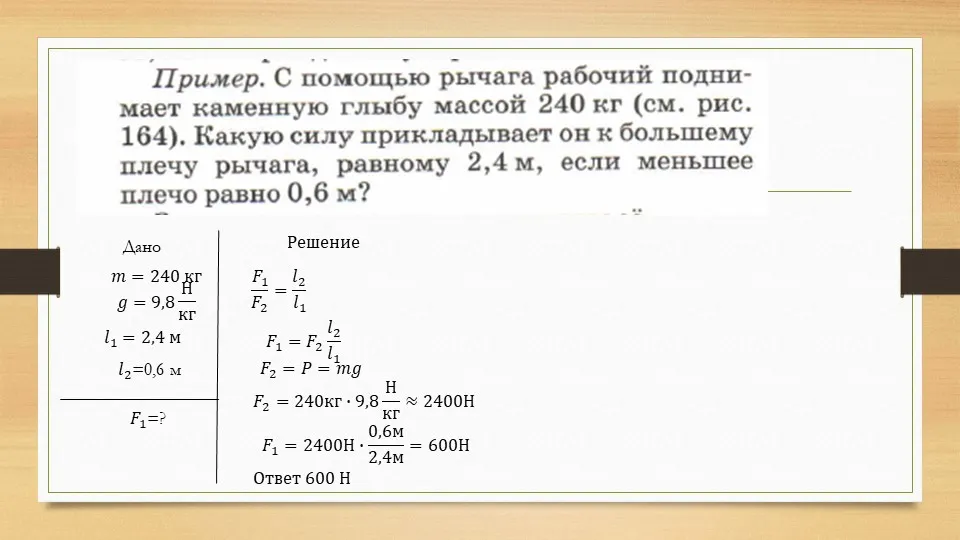

Решение
𝐹 1 𝐹 2 = 𝑙 2 𝑙 1
𝐹 1 = 𝐹 2 𝑙 2 𝑙 1
𝐹 2 =𝑃=𝑚𝑔
𝐹 2 =240кг∙9,8 Н кг ≈2400Н
𝐹 1 =2400Н∙ 0,6м 2,4м =600Н
Ответ 600 Н
Дано
𝑚=240 кг

𝑔=9,8 Н кг
𝑙 1 =2,4 м
𝑙 2 =0,6 м
𝐹 1 =?
12 слайд

Установите соответствие
Рычаг
Ворот
Наклонная плоскость
Клин
1
2
3
4
$Д\3 §58Привести примеры простых механизмов которые есть в домашних приспособ...$

13 слайд

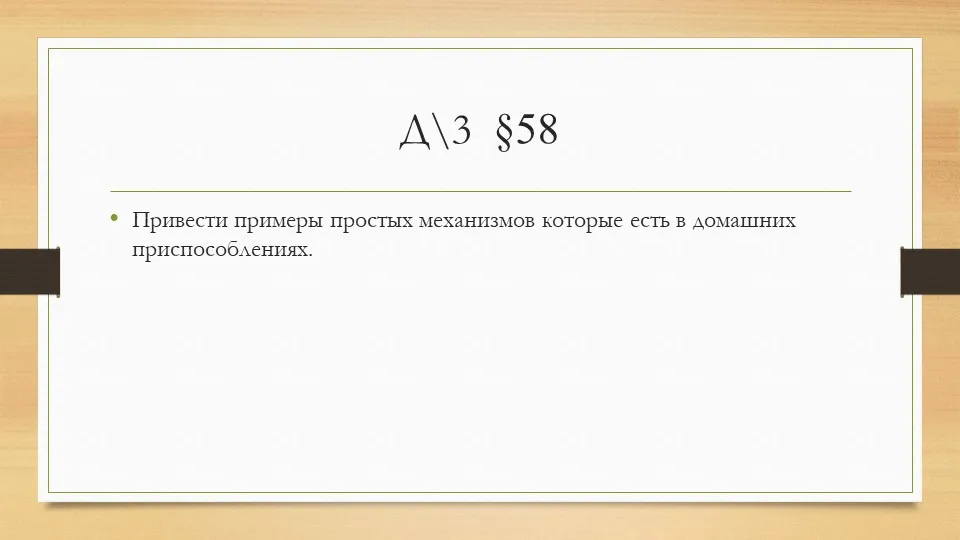

Д\3 §58
Привести примеры простых механизмов которые есть в домашних приспособлениях.
14 слайд

Благодарю за внимание
