Презентация по основам конструирования швейных изделий, по профессии Оператор швейного оборудования.

Описание презентации по отдельным слайдам:

1 слайд

Конструирование основы женских плечевых изделий
2 слайд

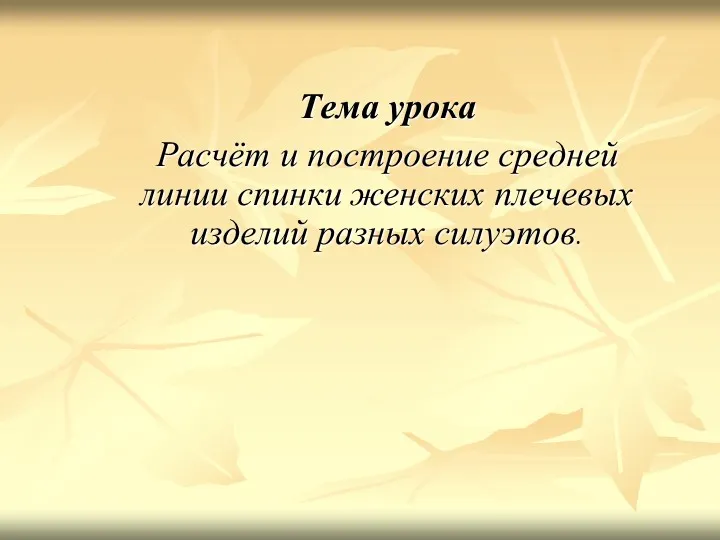

Тема урока
Расчёт и построение средней линии спинки женских плечевых изделий разных силуэтов.
3 слайд

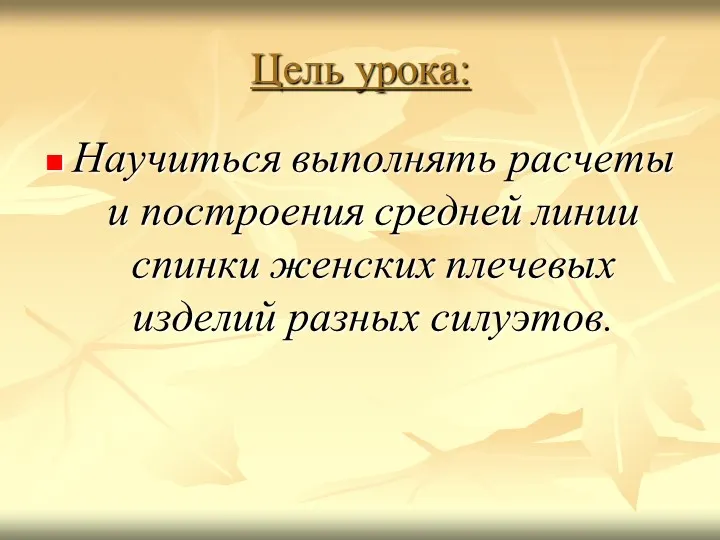

Цель урока:
Научиться выполнять расчеты и построения средней линии спинки женских плечевых изделий разных силуэтов.
4 слайд

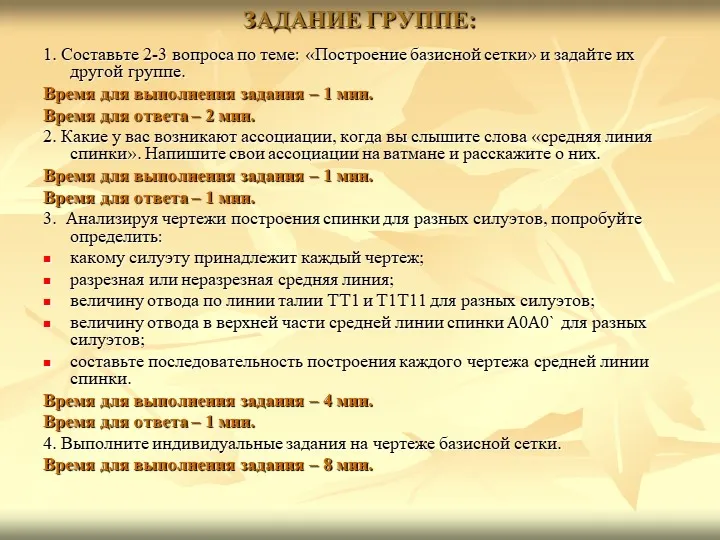

ЗАДАНИЕ ГРУППЕ:
1. Составьте 2-3 вопроса по теме: «Построение базисной сетки» и задайте их другой группе.
Время для выполнения задания – 1 мин.
Время для ответа – 2 мин.
2. Какие у вас возникают ассоциации, когда вы слышите слова «средняя линия спинки». Напишите свои ассоциации на ватмане и расскажите о них.
Время для выполнения задания – 1 мин.
Время для ответа – 1 мин.
3. Анализируя чертежи построения спинки для разных силуэтов, попробуйте определить:
какому силуэту принадлежит каждый чертеж;
разрезная или неразрезная средняя линия;
величину отвода по линии талии ТТ1 и Т1Т11 для разных силуэтов;
величину отвода в верхней части средней линии спинки А0А0` для разных силуэтов;
составьте последовательность построения каждого чертежа средней линии спинки.
Время для выполнения задания – 4 мин.
Время для ответа – 1 мин.
4. Выполните индивидуальные задания на чертеже базисной сетки.
Время для выполнения задания – 8 мин.
5 слайд

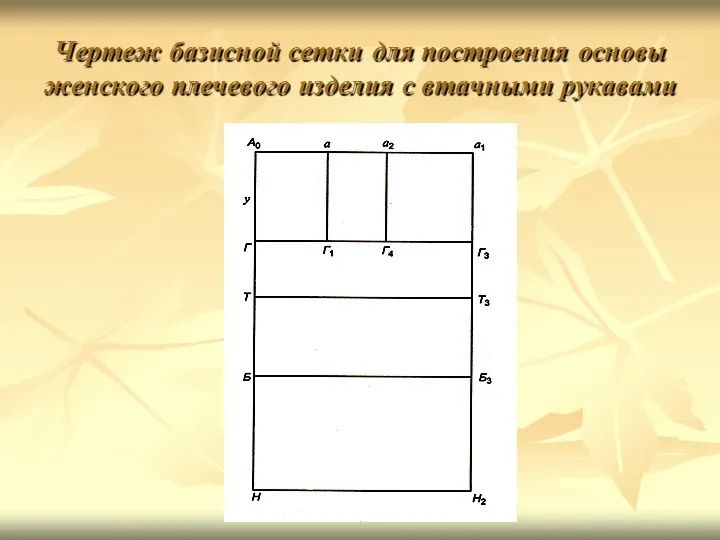

Чертеж базисной сетки для построения основы женского плечевого изделия с втачными рукавами
6 слайд

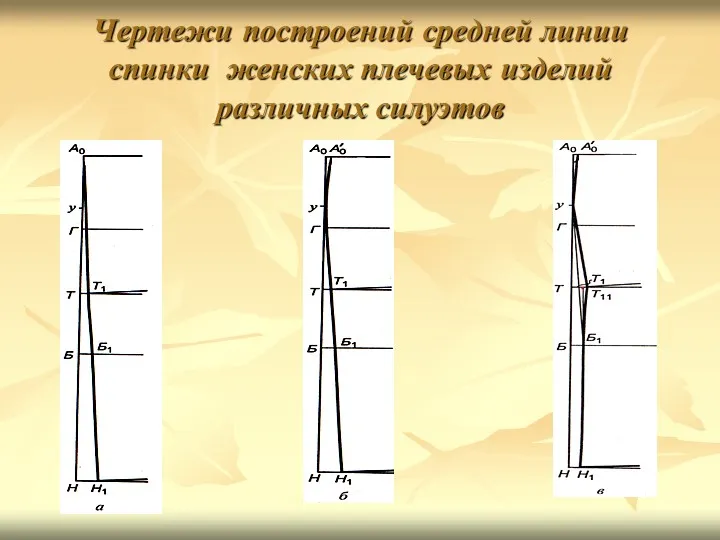

Чертежи построений средней линии спинки женских плечевых изделий различных силуэтов
7 слайд

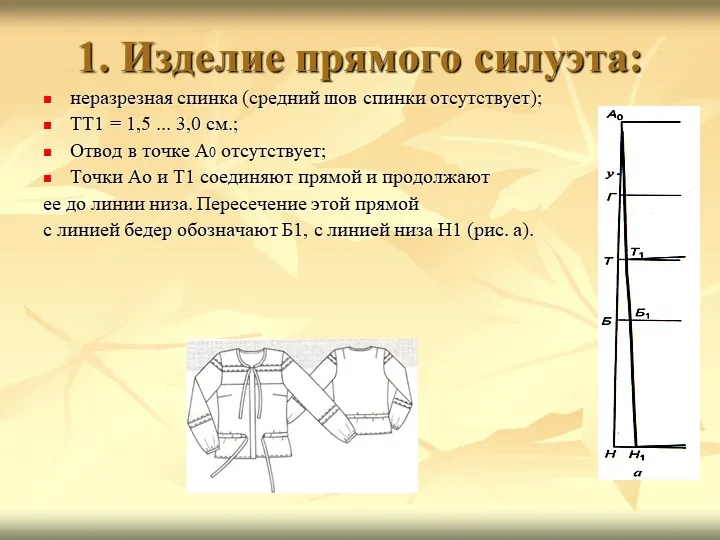

1. Изделие прямого силуэта:
неразрезная спинка (средний шов спинки отсутствует);
ТТ1 = 1,5 ... 3,0 см.;
Отвод в точке А0 отсутствует;
Точки Ао и Т1 соединяют прямой и продолжают
ее до линии низа. Пересечение этой прямой
с линией бедер обозначают Б1, с линией низа Н1 (рис. а).
8 слайд

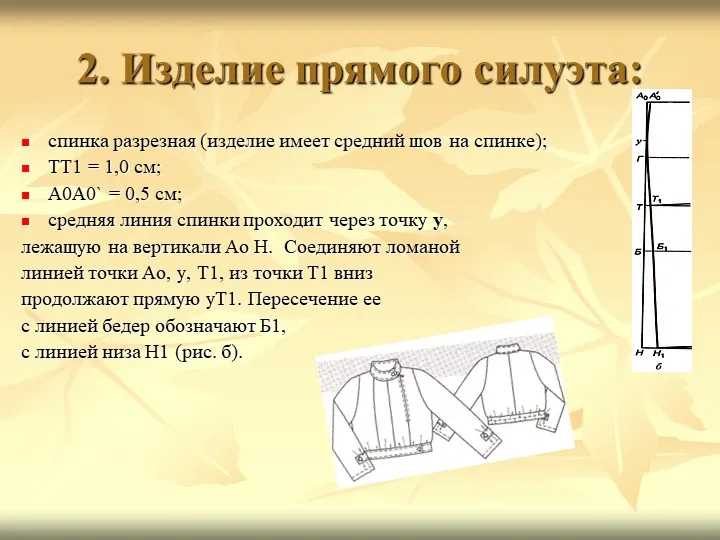

2. Изделие прямого силуэта:
спинка разрезная (изделие имеет средний шов на спинке);
ТТ1 = 1,0 см;
А0А0` = 0,5 см;
средняя линия спинки проходит через точку у,
лежащую на вертикали Ао Н. Соединяют ломаной
линией точки Ао, у, Т1, из точки Т1 вниз
продолжают прямую уТ1. Пересечение ее
с линией бедер обозначают Б1,
с линией низа Н1 (рис. б).
9 слайд

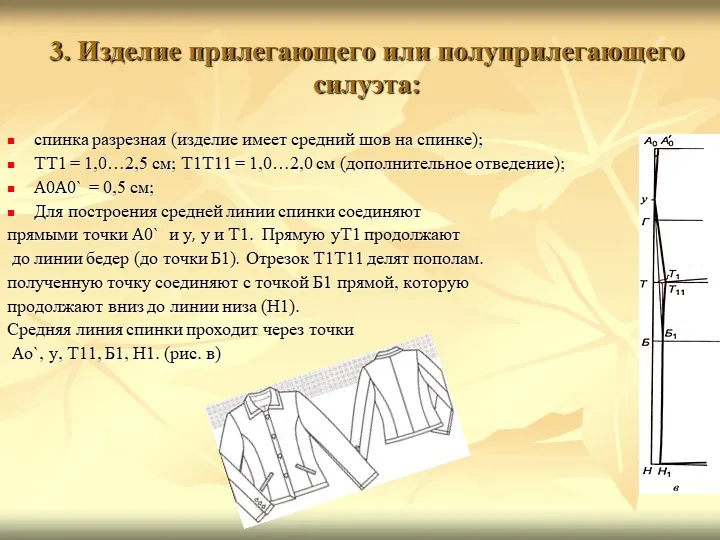

3. Изделие прилегающего или полуприлегающего силуэта:
спинка разрезная (изделие имеет средний шов на спинке);
ТТ1 = 1,0…2,5 см; Т1Т11 = 1,0…2,0 см (дополнительное отведение);
А0А0` = 0,5 см;
Для построения средней линии спинки соединяют
прямыми точки А0` и у, у и T1. Прямую уТ1 продолжают
до линии бедер (до точки Б1). Отрезок Т1Т11 делят пополам.
полученную точку соединяют с точкой Б1 прямой, которую
продолжают вниз до линии низа (Н1).
Средняя линия спинки проходит через точки
Ао`, у, Т11, Б1, Н1. (рис. в)
10 слайд

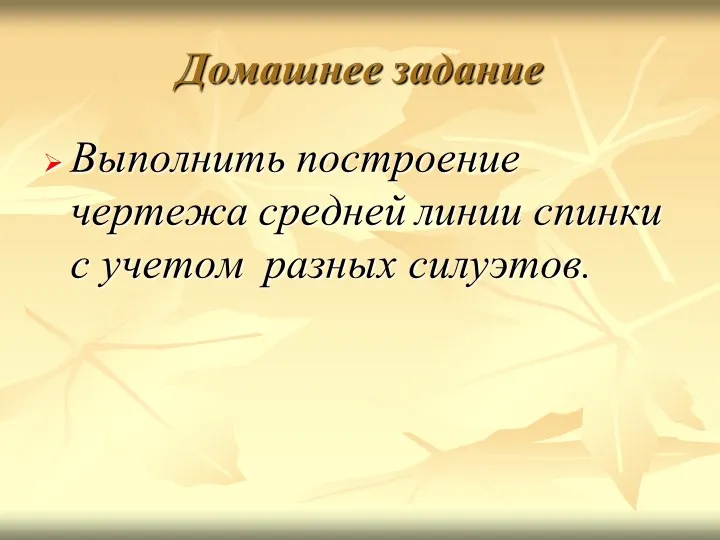

Домашнее задание
Выполнить построение чертежа средней линии спинки с учетом разных силуэтов.

Краткое описание материала

данная разработка предназначена для преподавателей спец дисциплин по профессиям швейного производства

использование данной презентации позволит обучающимся построить среднюю линию спинки любого швейного изделия, с различным прилеганием по линии талии.

построение линии спинки выполнено по единому методу конструирования, который предусматривает минимальное использование размерных признаков и прибавок, минимальное количество формул.

данная презентация разработана Куриляк Н.М. для группы обучающихся по профессии Оператор швейного оборудования по ОП.03 Конструирование швейных изделий.
