№ слайда 1 РАСТЯЖЕНИЕ (СЖАТИЕ) Построение эпюр при растяжении (сжатии) Для построения эп
Описание слайда:

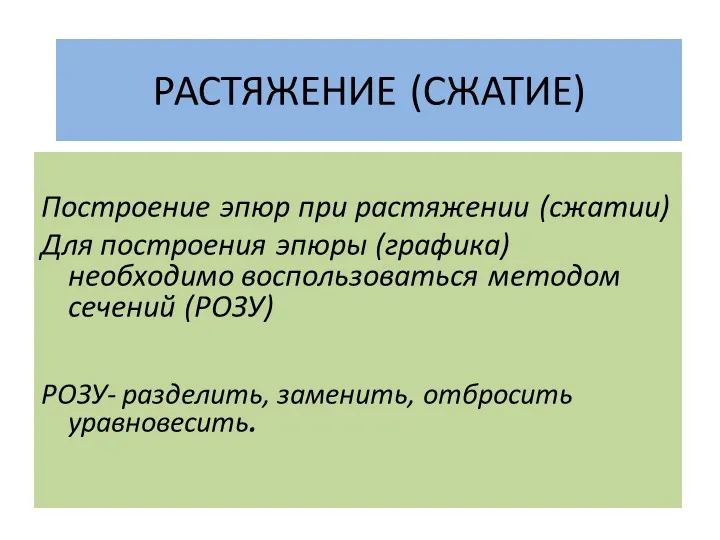

РАСТЯЖЕНИЕ (СЖАТИЕ) Построение эпюр при растяжении (сжатии) Для построения эпюры (графика) необходимо воспользоваться методом сечений (РОЗУ) РОЗУ- разделить, заменить, отбросить уравновесить.

№ слайда 2 Рассекаем брус в интересующем нас сечении- « Р » P
Описание слайда:

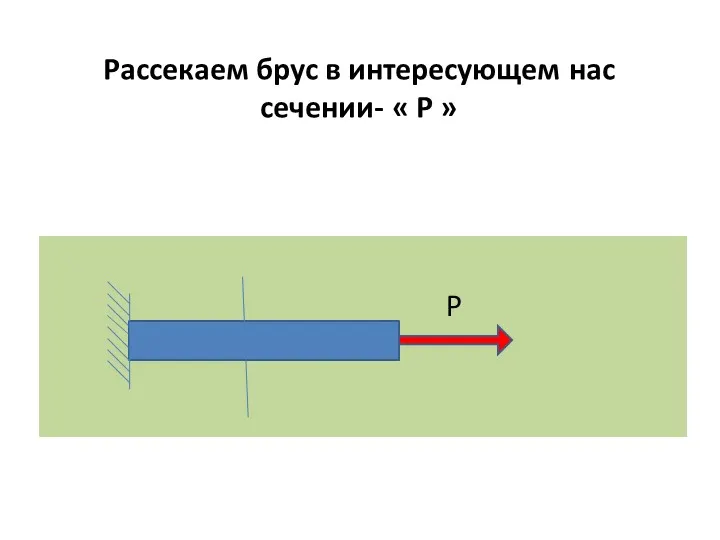

Рассекаем брус в интересующем нас сечении- « Р » P

№ слайда 3 Отбрасываем одну из частей- «О»
Описание слайда:

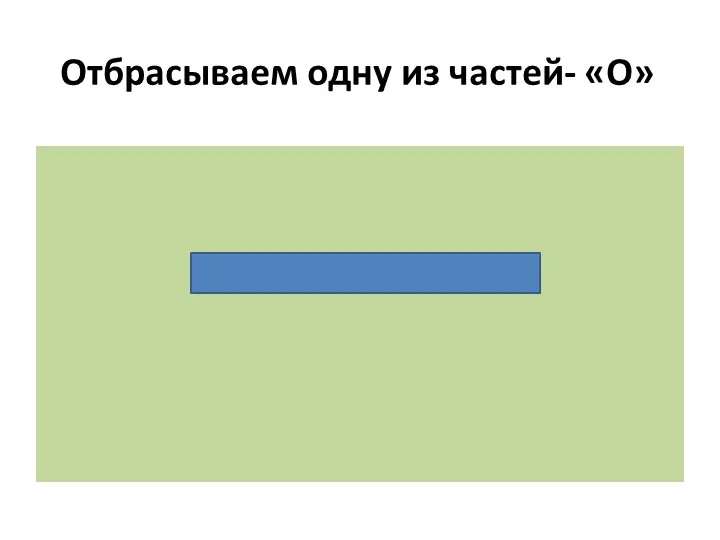

Отбрасываем одну из частей- «О»

№ слайда 4 Для сохранения равновесия заменяем действие отброшенной части на оставшуюся
Описание слайда:

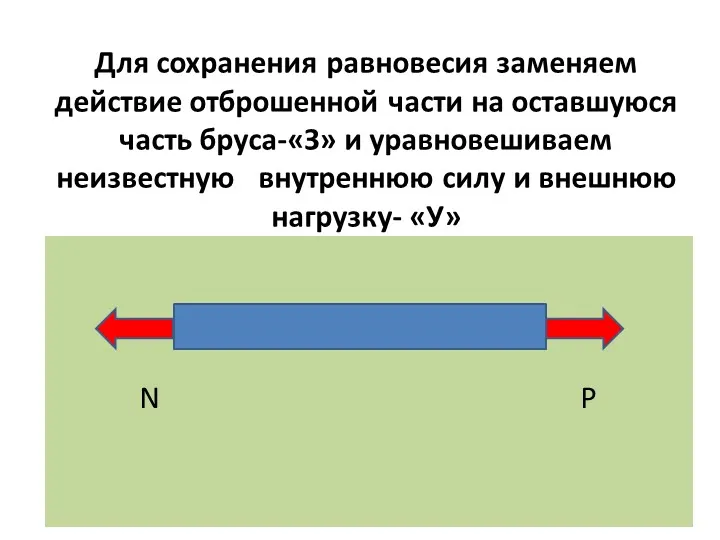

Для сохранения равновесия заменяем действие отброшенной части на оставшуюся часть бруса-«З» и уравновешиваем неизвестную внутреннюю силу и внешнюю нагрузку- «У» N P

№ слайда 5 построение эпюры Для построения эпюры брус разделяется на участки. Через гран
Описание слайда:

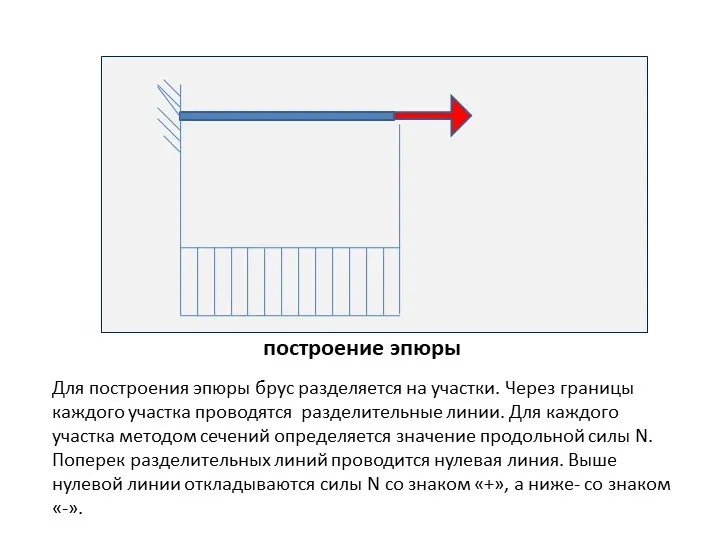

построение эпюры Для построения эпюры брус разделяется на участки. Через границы каждого участка проводятся разделительные линии. Для каждого участка методом сечений определяется значение продольной силы N. Поперек разделительных линий проводится нулевая линия. Выше нулевой линии откладываются силы N со знаком «+», а ниже- со знаком «-». HomePC:

№ слайда 6 ПРИМЕР 1 P 2P P 3 уч-к 2 уч-к 1 участок 40 кН 60 кН 20 кН Дано: Р=20кН Постро
Описание слайда:

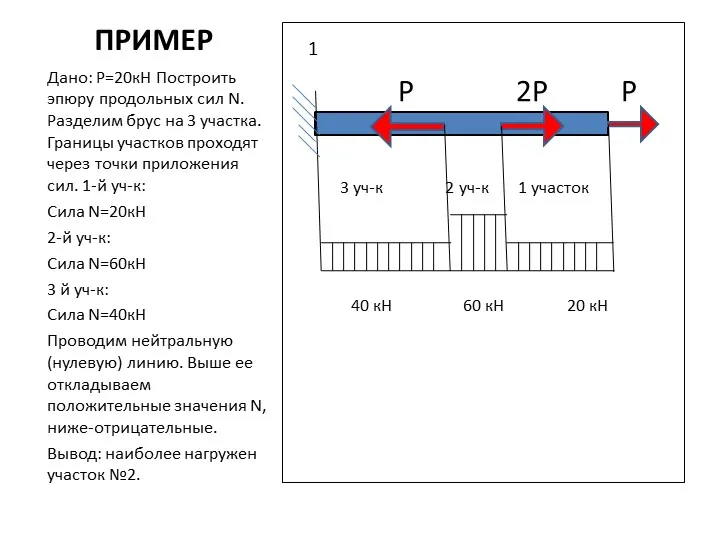

ПРИМЕР 1 P 2P P 3 уч-к 2 уч-к 1 участок 40 кН 60 кН 20 кН Дано: Р=20кН Построить эпюру продольных сил N. Разделим брус на 3 участка. Границы участков проходят через точки приложения сил. 1-й уч-к: Сила N=20кН 2-й уч-к: Сила N=60кН 3 й уч-к: Сила N=40кН Проводим нейтральную (нулевую) линию. Выше ее откладываем положительные значения N, ниже-отрицательные. Вывод: наиболее нагружен участок №2.

№ слайда 7 Напряжение на любом участке бруса определяется отношением величины продольно
Описание слайда:

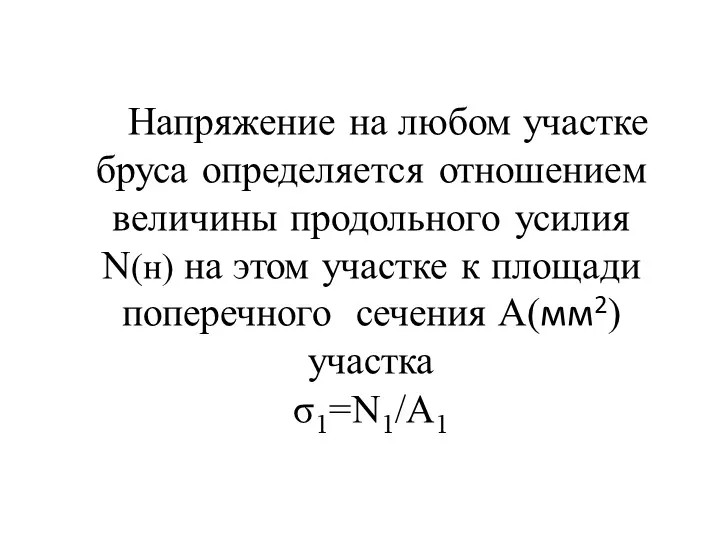

Напряжение на любом участке бруса определяется отношением величины продольного усилия N(н) на этом участке к площади поперечного сечения A(мм2) участка σ1=N1/A1

№ слайда 8 Удлинение бруса на любом участке определяется по зависимости: N1*l1/E*A1=Δ1-
Описание слайда:

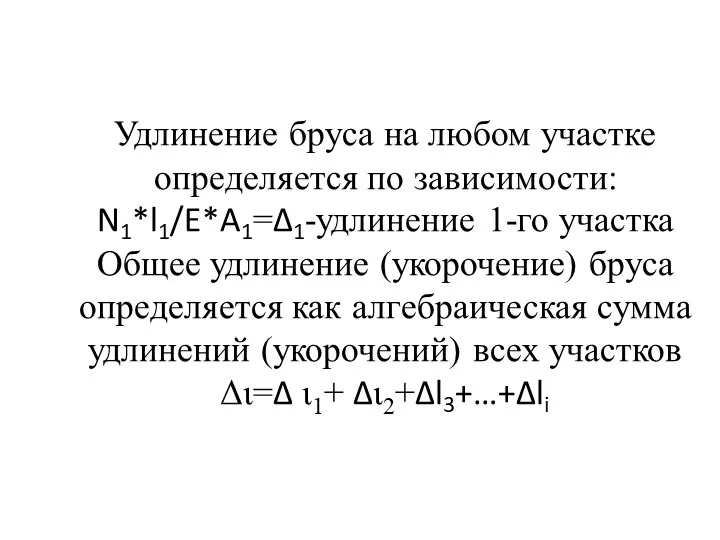

Удлинение бруса на любом участке определяется по зависимости: N1*l1/E*A1=Δ1-удлинение 1-го участка Общее удлинение (укорочение) бруса определяется как алгебраическая сумма удлинений (укорочений) всех участков Δι=Δ ι1+ Δι2+Δl3+…+Δli

Краткое описание документа:

  Растяжением – сжатием называется такой вид деформации, при котором в поперечном сечении бруса возникает только один внутренний силовой фактор – продольная сила N.

   Продольная сила в любом напряженном сечении бруса определяется методом сечений, т.е. она равна алгебраической сумме проекций всех внешних сил, приложенных по одну сторону от рассматриваемого сечения, на продольную ось.



   Если продольная сила по всей длине бруса не постоянна, то строят эпюру «N». Эпюра – это график изменения внутреннего силового фактора по длине бруса.
