Анализ конструкции турбинных лопаток и их влияние на эффективность работы





Автор проекта:



Устьянцева Ольга Валерьевна, учитель физики















Екатеринбург 2025



Содержание

Введение                                                                                                 3

1.               Устройство турбин, и их классификация

         1.1. Первая паровая турбина                                                          4

         1.2. Виды турбин                                                                            5

         1.3. Основное назначение                                                              6

         1.4. Эффективность паровых турбин                                             7

         1.5. Факторы, влияющие на эффективность работы паровой

турбины                                                                                                  7

         1.6. Роль лопаток в паровых турбинах                                          8

2.               Влияние лопаток на эффективность

         2.1. Некоторые виды теплозащитных покрытий                           10

         2.2.Основные виды турбинных лопаток                                        10

         2.3. Основные элементы лопатки                                                   12

         2.4. Хвостовая часть лопатки                                                         13

         2.5. Методы изготовления турбинных лопаток                             13

         2.6 .Требования к лопаткам турбин, применяемые материалы     14

         2.7. Некоторые свойства материалов, влияющие на эффективность лопаток                                                                                                15

3.               Практическая часть                                                                        16

Заключение                                                                                             18

Список литературы                                                                                 20

Приложение 1. Модели рабочих лопаток                                                                  21 Приложение 2. Соединение «Ласточкин хвост»                                         22 Приложение 3. Модели в программе Компас 3D                                            23 Приложение 4. Модели в программе Cura                                               24 Приложение 5. Печать 3D-моделей                                                            26 Приложение 6.Рабочие и направляющие лопатки                                         28



Введение

В современном мире турбины играют ключевую роль в энергетической отрасли, обеспечивая высокоэффективное преобразование энергии.

Мы ежедневно используем электроприборы, они позволяют облегчить нашу жизнь. Для их работы нужны турбины, которые играют большую роль в отрасли энергетики и обеспечивают высокоэффективное преобразование энергии. У турбин особое строение, и много факторов влияет на их производительность. Мы рассмотрим некоторые из них.

Тема нашего проекта «Анализ конструкции турбинных лопаток и их влияние на эффективность работы». Данную тему мы выбрали для того, чтобы рассказать о конструкции главных частей турбины - турбинных лопатках и как они (лопатки) влияют на ее эффективность.

Цель: изучить конструкции турбинных лопаток и их влияние на эффективность работы турбины.

Задачи:

·      изучить теоретический материал;

·      изучить устройство паровых турбин, и их классификацию;

·      изучить роль и свойства лопаток в паровых турбинах и их конструкцию;

·      проанализировать влияние лопаток на эффективность;

·      оценить влияние конструктивных особенностей на общую эффективность и надежность работы турбин.

Гипотеза: Для увеличения эффективности работы турбины необходимы определенные виды лопаток.

Объект: Турбинная лопатка.

Предмет: виды конструкций турбинных лопаток

Методы: Сравнение, обобщение, изучение и анализ теоретического материала.

Актуальность проекта:

С развитием технологий и возрастающими требованиями к энергоэффективности и экологичности, актуальность исследований в этой области значительно возросла. Особое внимание уделяется улучшению конструкции лопаток, которые являются важными компонентами турбин и влияют на КПД турбины, её надежность и срок службы. В связи с этим, изучение конструктивных особенностей лопаток становится важным делом, ведь трудно представить жизнь человека в современном мире без турбин.

1.                 Устройство  турбин и их классификация

1.1.           Первая паровая турбина



           Первую паровую турбину создал в 1883 году шведский изобретатель Карл Густав Патрик де Лаваль. Она представляла собой лёгкое колесо с лопатками.

Через поставленные под углом сопла на лопатки направляли пар, который давил на них и раскручивал колесо.  В 1889 году Лаваль усовершенствовал свою конструкцию, применив сопло, которое расширялось на выходе, что увеличивало скорость пара и, соответственно, скорость вращения ротора.



























Рисунок 1. Схема одноступенчатой активной турбины Лаваля.

1 - вал; 2 - диск; 3 - рабочие лопатки; 4 - сопловая решётка;

5 - корпус; 6 - выпускной патрубок.

Данная турбина была одним из первых прототипов паровой турбины в мире.







1.2. Виды турбин

По типу рабочего тела:

Газовые турбины. Двигатели внутреннего сгорания, которые используются в силовых установках для выработки электроэнергии, а также для приведения в движение самолётов и вертолётов. Лопаточная машина, в ступенях которой энергия сжатого и/или нагретого газа преобразуется в механическую работу на валу.

Паровые турбины. Турбина, в которой в качестве рабочего тела используется водяной пар, получаемый при нагреве воды в паровых котлах, парогенераторах и специальных котлах-утилизаторов. Используются на атомных и тепловых электростанциях, где вода нагревается для образования пара, а затем проходит через турбины для производства электроэнергии.

Гидротурбины (водяные турбины). Гидравлический двигатель, преобразующий механическую энергию потока воды в энергию вращающего вала. Используются на гидроэлектростанциях, в них вода является рабочим телом.

Ветряные турбины. Ротор имеет 3 лопасти и сконструирован таким образом, что, когда ветер проходит прямо через них, они начинают вращаться.

По направлению движения потока рабочего тела:

Аксиальные. Поток рабочего тела движется вдоль оси турбины.

Радиальные. Направление потока рабочего тела в таких турбинах перпендикулярно оси вала турбины.

По числу контуров:

Одноконтурные.

Двухконтурные.

Трёхконтурные.

Очень редко турбины могут иметь 4 или 5 контуров.

По числу валов:

Одновальные.

Двухвальные.

Реже - трёхвальные, связанные общностью теплового процесса или общей зубчатой передачей (редуктором).

В нашей работе мы будем рассматривать паровые турбины.





1.3. Основное назначение

Основное назначение турбин заключается в их способности эффективно использовать тепловую энергию, обеспечивая надежное энергоснабжение для различных областей. Важнейшее преимущество подобных систем – высокая эффективность и способность работать в разных режимах. Данные установки давно заработали себе репутацию надежных помощников, способных работать в сложных промышленных условиях и обеспечивать рабочий процесс. Высокая степень автоматизации и минимальное потребление топлива сделали их незаменимыми в современной энергетике, а постоянное совершенствование технологий позволяет увеличивать удельную энергоотдачу.

Сектор промышленности	Краткое описание применения
Электростанции	Производство электроэнергии путем преобразования энергии пара в электроэнергию.
Химическая промышленность	Используются в различных процессах, таких как дистилляция и реакция высокотемпературного преобразования веществ.
Нефтепереработка	Обеспечат термическую энергию для перегрева, перегонки и других процессов переработки нефти.
Металлургия	Предоставляют необходимую тепловую энергию для выплавки металлов и других энергетически затратных процессов.

Таблица 1. Сферы,где применяются турбины.

Турбины играют важную роль в обеспечении энергией и теплом различных отраслей промышленности и жизнедеятельности человека. Их применение постоянно расширяется благодаря повышению эффективности и надежности, а также улучшению экологических характеристик.









1.4. Эффективность паровых турбин

Паровые турбины хороши тем, что при увеличении их размеров значительно растёт вырабатываемая мощность и КПД. Экономически гораздо выгодней установить один или несколько агрегатов на крупную ТЭС, от которой по магистральным сетям распределять электричество на большие расстояния, чем строить местные ТЭС с малыми турбинами, мощностью от сотен киловатт до нескольких мегаватт. Дело в том, что при уменьшении габаритов и мощности в разы растёт стоимость турбины в пересчёте на киловатт, а КПД падает вдвое-втрое.
Электрический КПД конденсационных турбин с промышленным перегревом колеблется на уровне 35–40%. КПД современных ТЭС может достигать 45%.

1.5. Факторы, влияющие на эффективность работы паровой турбины

Размер турбины. КПД растёт при увеличении размера паровой турбины и при повышении температуры пара.

Параметры пара на входе в турбину. На вход подаётся пар с очень высокой температурой и под большим давлением. Чем выше давление, тем выше температура кипения воды, а значит, температура пара. При падении температуры до точки насыщения пар начинает насыщаться, а это уменьшает КПД турбины. Чтобы предотвратить это, после цилиндра высокого и перед попаданием в цилиндр низкого давления пар вновь подогревают в котле.

Конструкция лопаток турбины. Эффективность и надёжность турбины зависят от правильной конструкции лопаток.

Наличие конденсатора. Конденсатор обеспечивает разрежение, которое максимизирует энергию, извлекаемую из пара, что приводит к увеличению сетевой и тепловой эффективности.

Регенерация тепла. Процесс регенерации тепла повышает тепловой КПД паровых турбин за счёт уменьшения количества топлива, которое необходимо добавлять в котёл.

         Данные факторы должны быть учтены при проектировании и  эксплуатации, они будут непосредственно влиять на конструкцию лопаток.

1.6. Роль лопаток в паровых турбинах

         Основной частью турбины является ротор, состоящий из вала, рабочего колеса, на котором крепятся рабочие лопатки изогнутой формы. Также имеется сопло перед диском с лопатками, из которого поступает пар на рабочие лопатки турбины. Паровая турбина сама по себе не работает. Для ее функционирования нужен пар. Теплоэлектростанция начинается с котла, в котором происходит горение топлива, отдавая жар трубам с водой. В тонких трубах дистиллированная вода превращается в пар. На вход в турбину подается пар с очень высокой температурой и под большим давлением (от 1,2 МПа до 22,5 МПа и выше). Пар имеет температуру 550—560 °C. Такая большая температура позволяет расширяться пару и сохранять скорость его потока.

         Лопатка-деталь лопаточных машин, предназначенная для изменения в них параметров газа или жидкости.

















Рисунок 2. Лопатка турбины с елочным хвостом.

         Особой разницы в конструктивных особенностях и способах применения между лопастями и лопатками нет, но в употреблении этих понятий чаще лопатками называют лопасти, у которых ширина не менее четверти их длины.

         Машины или механизмы, оснащённые рабочими колёсами с установленными на них лопастями или лопатками, в зависимости от типа источника энергии для их перемещения в потоке жидкости или газа, могут быть нагнетательными (компрессоры, вентиляторы, воздуходувки, насосы) или приводными (турбины, ветрогенераторы, мельницы, гидро- и пневмоприводы).

         В нагнетательных машинах лопасти или лопатки перемещают поток. В приводных — поток жидкости или газа приводит в движение лопасти или лопатки.

         В приводных машинах или механизмах принцип действия лопаток схож с принципом действия лопастей подвижной части ветряной мельницы.

         Рисунок 3. Принцип действия лопаток в приводных машинах.

         Лопасти жёстко закреплены на роторе, представляющем собой вращающийся вал. Ротор связан с каким-либо механизмом, который совершает полезную работу при вращении. Рабочим телом в мельнице принято считать поток воздуха. Набегающий поток воздуха движется по направлению оси вращения ротора. Лопасти мельницы закреплены таким образом, что их плоскость повёрнута относительно оси крепления на некоторый угол. Этот угол в аэродинамике называется углом атаки.

         Лопасть стоит на пути движения воздуха. Когда поток сталкивается с нею, он тормозится и изменяет направление движения, обтекая её. При этом около передней поверхности лопасти возникает область с повышенным давлением воздуха, а около задней поверхности возникает область с пониженным давлением.



2. Влияние лопаток на эффективность

2.1. Некоторые виды теплозащитных покрытий лопаток

         Алюминиевые. Первые такие покрытия применили в 1970-х годах.

         Керамические. Их начали использовать в 1980-х годах, они увеличили температурную способность лопаток турбины примерно на 90 °C.

         Ионно-плазменные. Такие покрытия используют на лопатках паровых турбин большой мощности.

         Плёночное охлаждение. При этом методе охлаждающий воздух откачивают из лопасти через множество небольших отверстий или щелей в конструкции. В результате на внешней поверхности лопасти создаётся тонкий слой охлаждающего воздуха, который снижает теплопередачу от основного потока.

         Проведенные исследования показали, что применение теплозащитных покрытий толщиной 250мкм с теплопроводностью 1Вт/мК на двух ступенях турбины позволяет реализовать одну из двух возможностей:

- при неизменной рабочей температуре материала лопаток увеличить температуру газа перед турбиной примерно на 100⁰С, что приведет к повышению КПД и экономии топлива более чем на 13%;

- не изменяя температуру газа перед турбиной увеличить долговечность лопаток примерно в 4 раза вследствие снижения их рабочей температуры.

2.2. Основные виды турбинных лопаток

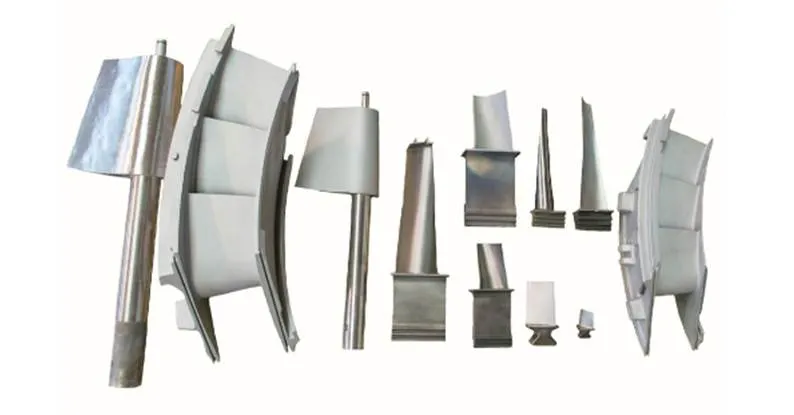

         Турбинные лопатки бывают двух основных видов рабочие и направляющие (см. приложение 6).

         Рабочие — подвижные лопатки, находятся на вращающих валах, закреплены на роторе. Детали передают механическую полезную мощность на присоединенную рабочую машину (часто это генератор). Они подвергаются воздействию центробежных сил и находятся под воздействием высокотемпературного газового потока. Давление на рабочих лопатках остается постоянным благодаря тому, что направляющие лопатки всю разность энтальпий преобразуют в энергию потока.

















                   Рисунок 4. Рабочие лопатки турбин.

         Более чувствительными к вибрационным нагрузкам их делают напряжения от центробежных сил.

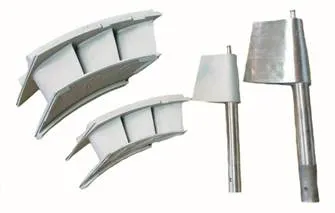

         Направляющие — неподвижные лопатки, закреплены в корпусе турбины на статоре. Данные элементы частично преобразуют энергию потока, благодаря чему вращение колес получает тангенциальное усилие. В турбине разница энтальпий должна быть понижена. Это достигается путем уменьшения числа ступеней. Если установить слишком много направляющих лопаток, то срыв потока будет угрожать ускоренному потоку турбины.



















Рисунок 5. Направляющие лопатки турбин.

         Направляющие лопатки влияют на выходные характеристики турбины - они влияют на процесс восстановления давления. При низких оборотах сечение проточной части турбины уменьшается путем закрытия  направляющих лопаток, что в свою очередь, повышает крутящий момент двигателя. При использовании подвижных направляющих лопаток

         Рабочие и направляющие лопатки это части турбин, которые влияют на эффективность работы агрегата.

2.3. Основные элементы лопатки

            Основными элементами рабочей лопатки турбины являются профильная или рабочая часть, обтекаемая паром, и хвостовик, с помощью которого лопатка крепится на диске.



Рисунок 6. Основные элементы турбинной лопатки.

1.      - Гребешки лабиринтного уплотнения радиального зазора

2.      - Бандажная полка

3.      - Гребешки торцевого лабиринтного уплотнения

4.     -  Отверстие для подвода охлаждающего воздуха во внутренние каналы охлаждаемой лопатки

5.     - Перо

6.     - Хвостовик

            Для каждой лопатки характерен собственный аэродинамический профиль. Например, длина лопатки первой ступени паровой турбины мощностью 300 МВт составляет 97 мм, последней — 960 мм. Также на эффективность работы турбины влияет угол разворота потока, который можно варьировать за счет разворота пера на хвостовике при конструировании и расчетах.

2.4. Хвостовая часть лопатки

         Конструкции хвостовых соединений и, соответственно, хвостовиков лопатки весьма разнообразны и применяются исходя из условий обеспечения необходимой прочности с учётом освоения технологий их изготовления на предприятии, изготавливающем турбины. Виды хвостовиков: Т-образные, грибовидные, вильчатые, ёлочные и др.

         Ни один вид хвостовых соединений не имеет особого преимущества перед другим- у каждого есть свои преимущества и недостатки. Разными заводами изготавливаются разные типы хвостовых соединений, и каждый из них использует свои технологии изготовления.

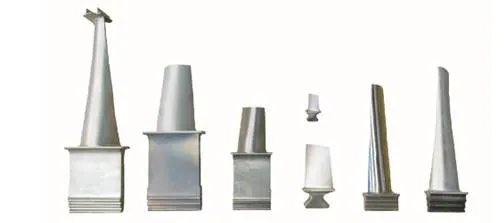

         Рисунок 7. Основные типы хвостовиков лопаток: 1. Т-образный хвостовик; 2. Грибовидный хвостовик; 3. Вильчатый хвостовик; 4. Ёлочный хвостовик.

         Выбор хвостовика также зависит от места установки лопатки на роторе.

2.5. Методы изготовления турбинных лопаток

         Турбинные лопатки изготавливают методом литья по выплавляемым деталям из высококачественного металлопроката. Используют полосу, квадрат, допускается применение штампованных заготовок. Последний вариант предпочтителен на крупных производствах, так как коэффициент использования металла достаточно высок, а трудозатраты - минимальны.

         Лопасти турбин проходят обязательную термическую обработку. Поверхность покрывается защитными составами против развития коррозионных процессов, а также специальными составами, повышающие прочность механизма при работе в условиях высокой температуры. Например, никелевые сплавы практически не поддаются механической обработке, поэтому методы штамповки для производства лопаток не подходят.

         Современные технологии подарили возможность производства турбинных лопаток методом направленной кристаллизации. Это позволило получить рабочие элементы с такой структурой, которую практически невозможно сломать. Внедряется метод изготовления монокристальной лопасти, то есть из одного кристалла.

2.6. Требования к лопаткам турбин, применяемые материалы

         Лопатки турбины эксплуатируются в условиях агрессивной среды. Особо критична высокая температура. Детали работают под напряжением на растяжение, поэтому возникают высокие деформирующие усилия, растягивающие лопатки. Со временем детали касаются корпуса турбины, машина блокируется. Все это обуславливает применение материалов высочайшего качества для изготовления лопаток, способные выдерживать значительные нагрузки при крутящем моменте, а также любые усилия в условиях высокого давления и температуры. Качеством лопаток турбины оценивается общая эффективность агрегата. Напомним, что высокая температура необходима для повышения КПД машины, работающей по циклу Карно.

         Лопатки турбины - ответственный механизм. Благодаря нему обеспечивается надежность работы агрегата. Выделим основные нагрузки во время работы турбины:

         Возникают большие окружные скорости в условиях высокой температуры в паровом или газовом потоке, которые растягивают лопатки;

         Формируются значительные статические и динамические температурные напряжения, не исключая и вибрационные нагрузки;

         Температура в турбине достигает 1000–1700 градусов.

Все это предопределяет применение высококачественных жаропрочных и нержавеющих сталей для производства лопаток турбин.

         Например, могут быть использованы такие марки как 18Х11МФНБ-ш, 15Х11МФ-ш, а также различные сплавы на основе никеля (до 65%) ХН65КМВЮБ.

         В качестве легирующих элементов в состав такого сплава дополнительно вводят следующие компоненты: 6% алюминия, 6–10% вольфрама, тантала, рения и немного рутения.

         Лопаточный механизм должен обладать определенной теплостойкостью. Для этого в турбине делают сложные системы охлаждающих каналов и выходных отверстий, которые обеспечивают создание воздушной пленки на поверхности рабочей или направляющей лопатки. Охлаждающие каналы формируются при помощи керамических стержней. Для их производства применяют оксид алюминия, температура плавления которого достигает 2050 градусов. Раскаленные газы не касаются лопасти, поэтому происходит минимальный нагрев, но сами газы не остывают.

         Все это повышает КПД машины. Материал, из которого изготовлена лопатка паровой турбины, влияет на эффективность работы турбины, в частности, на её долговечность и надёжность.



         2.7. Некоторые свойства материалов, влияющие на эффективность лопаток

         Прочность. Конструкция лопатки и её материал должны обладать достаточным запасом прочности, чтобы выдерживать сложные нагрузки, включая изгиб и скручивание, а также растягивающие напряжения от центробежной силы.

         Устойчивость к коррозии. Лопатки паровых турбин подвергаются воздействию продуктов сгорания, которые вызывают окисление и коррозию.

         Способность сохранять механические свойства при высоких температурах. При длительном воздействии высоких температур материал может деформироваться, что снижает срок службы детали.

         Материал. В материале с низкой стойкостью от трещин любая трещина может привести к разрушению рабочей части лопатки и, следовательно, к аварийной ситуации.  Для изготовления лопаток паровых турбин используют, например, титановые сплавы, которые отличаются относительной лёгкостью и высокой удельной прочностью.

         В процессе работы лопаток при температуре 600—650°C и выше изготовление производится из аустенитной стали с повышенным составом марганца и никеля.

         Применяемый для изготовления лопаток материал должен обладать высокими механическими качествами; достаточной стойкостью при высокой температуре, соответствующей эксплуатационным режимам турбины; быть способным противостоять коррозии и эрозии; быть дешевым. В отечественном турбостроении в качестве материала для лопаток, работающих при температуре до 450°С, применяют хромистые нержавеющие стали марок 1X13 и 2X13 с содержанием хрома 12—14%. Эти стали отвечают всем перечисленным требованиям.

         В отожженном состоянии эти стали можно подвергать холодной прокатке, штамповке, протяжке и другим видам холодной обработки. Сталь 1X13 применяют для рабочих и направляющих лопаток, бандажной ленты и связной проволоки, сталь 2X13 — для лопаток, не подвергаемых пайке. Вставки, так как они не несут больших нагрузок, изготавливают из углеродистых сталей марок 15 и 35. Лопатки первых ступеней ТВД, работающих при температуре выше 450°С, изготавливают из сталей со значительным содержанием хрома (10—16%), никеля (0,5— 38%) и присадками молибдена, ванадия, вольфрама, титана.

         Таким образом, правильный выбор материалов, качественное производство и контроль — ключ к надёжной и долговечной работе турбинных установок.





















Практическая часть исследовательского проекта

В ходе исследования нами было принято решение изготовить макет лопатки, чтобы наглядно показать возможность замены пера и хвоста в лопатке, при использовании стандартных чертежей.

Рассмотрев варианты конструкции турбинных лопаток, мы поняли, что каждая их партия имеет специфические особенности и форма лопатки (пера и хвоста)  зависит от места установки, размера ротора и характеристик турбины.

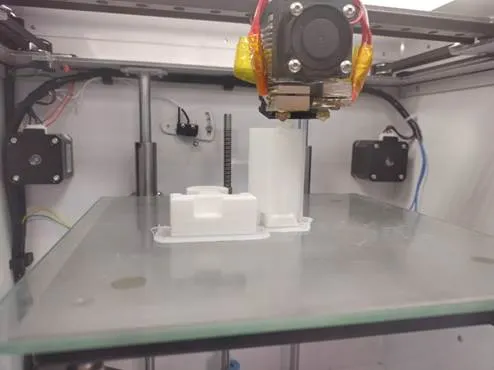

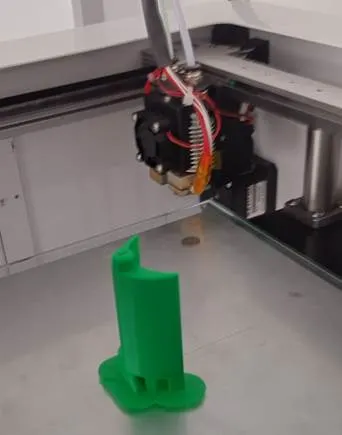

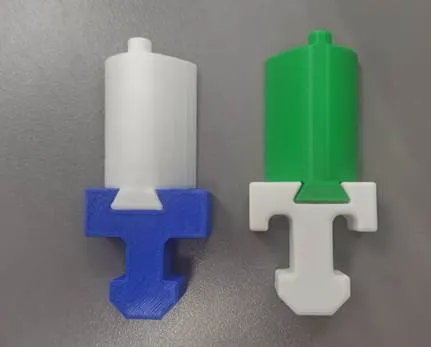

На примере рабочей лопатки с Т-образным хвостовиком мы изготовили на 3д принтере два макета разборных лопаток, у которых можно менять перо и хвостовик (см. приложение 1).

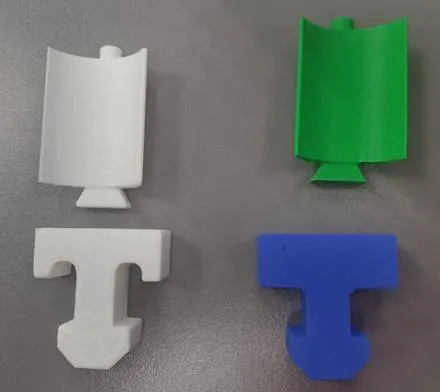

В программе Компас 3D нами были разработаны модели пера -левого и правого направления (белого и зеленого цвета соответственно) и Т-образного хвостовика с заплечиками и без заплечиков(белого и синего цвета соответственно, см. приложение 3).

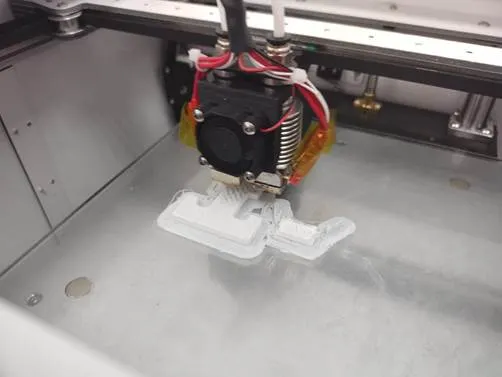

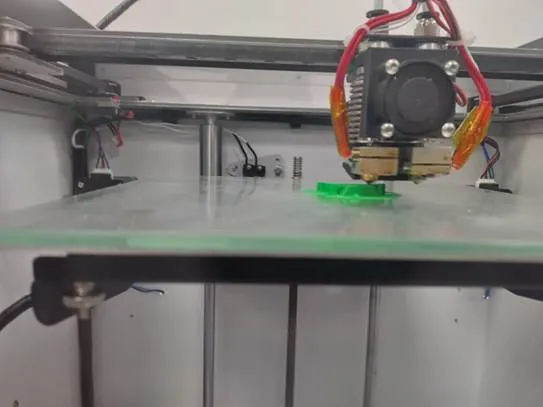

В программе Cura - слайсер для 3д принтера(см. приложение 4), нарезали на слои, произвели необходимые настройки и отправили на печать на 3D-принтер. При печати моделей использовали PLA-пластик фото печати прилагается (см. приложение 5).

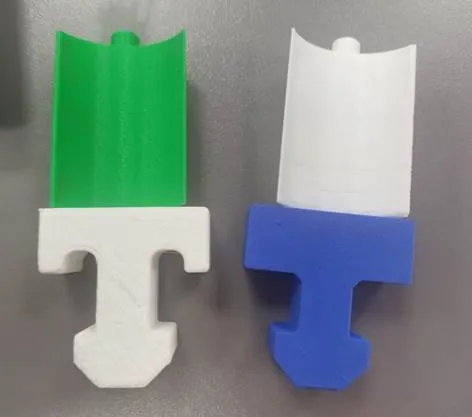

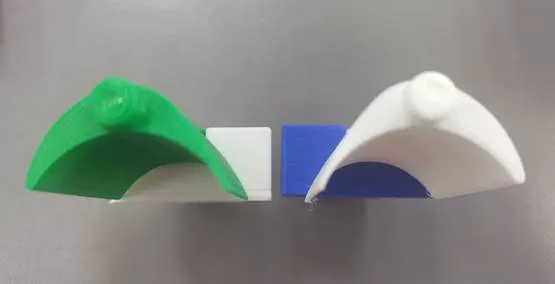

Данную конструкцию выполнили с соединением «Ласточкин хвост». (см. приложение 2). Мы понимаем, что на производстве лопаток данный тип соединения не применяется, лопатки данного вида и размера выполняются из цельной заготовки, пакетами на станках с ЧПУ. Но в образовательных целях в рамках этого проекта данный тип соединения позволяет нам менять хвостовики и перья местами для того чтобы показать варианты конструкции.

Наши модели нужны для того чтобы наглядно увидеть чем отличаются рабочие лопатки турбины и при необходимости посмотреть как меняется конструкция лопатки при замене пера или хвостовика.

Заключение

В заключении можно сделать вывод о том, что от конструкции турбинной лопатки зависит эффективность всей турбины. Нам интересно было работать над этой темой. В процессе работы мы узнали много нового о турбинах и лопатках.

Эффективность турбинных лопаток связана с их способностью преобразовывать кинетическую и тепловую энергию рабочей среды в тангенциальную силу, которая приводит во вращение ротор турбины. Турбинные лопатки работают в сложных условиях: при высоких температурах, механических нагрузках и химической агрессивности. Эти факторы могут привести к отказу лопаток и выходу двигателя из строя.

Способы повышения эффективности турбинных лопаток:

·Использование современных материалов. Лопатки изготавливают из жаропрочных сплавов, композитов или жаропрочных сталей.

·Применение усовершенствованных технологий производства. Например, направленное затвердевание и монокристаллическое литье помогают повысить прочность лопаток на усталость и ползучесть.

·Использование демпферов трения. Они гасят вибрации и снижают динамические нагрузки.

·Нанесение современных покрытий. В некоторых случаях термобарьерные и керамические покрытия позволяют увеличить срок службы лопаток почти вдвое.

Также для повышения эффективности лопаточного аппарата последней ступени турбин предлагают усовершенствовать конструкции межлопаточных связей. Например, использование конструкции с периферийным интегральным бандажом и не более чем одним рядом демпферной проволоки может увеличить виброустойчивость и эффективность лопаточного аппарата на 3–4%. Таким образом мы познакомились с конструкцией лопаток, узнали какие они бывают и какие параметры влияют на их эффективность.

Лопатки на рабочем колесе направляют поток пара таким образом, чтобы извлечь максимально возможную энергию из пара. Они создают условия для оптимального распределения и использования энергии, проходящей через турбину.

Дизайн и состояние лопаток напрямую влияют на эффективность работы паровой турбины. Использование оптимальной формы, материалов и технологий производства помогает повысить эффективность турбины и уменьшить потери энергии.

Правильное конструирование и обслуживание лопаток необходимо для предотвращения износа и повреждений, таких как коррозия, образование трещин и деформаций. Такие недостатки поверхности запчасти могут привести к снижению эффективности работы турбины или даже к аварийным ситуациям.

Наша гипотеза подтвердилась.













































Список литературы

1.     Конструкции рабочих лопаток паровых турбин // URL: https://uralenergomash.ru/uem/articles/konstruktcii-rabochikh-lopatok-turbin/ (дата обращения: 24.03.2025).

2.     Лопатка(лопасть) // URL: https://ru.wikipedia.org/wiki/Лопатка_(лопасть) (дата обращения: 24.03.2025).

3.     Рабочие лопатки // URL: https://zaoted.ru/articles/37 (дата обращения: 24.03.2025).

4.      Верете А. Г., Дельвинг А. К. Судовые паровые и газовые энергетические установки: Учебник для мореходных училищ. --е изд., перераб. и доп.— М.: Транспорт, 1990. - 240 с. Стр. 162–169

5.     Бхупендра, Э.Г. Вибрационный анализ профиля лопатки газовой турбины с использованием метода МКЭ / Э.Г. Бхупендра, В.Б. Сачин, Б.С. Капил. – 2014.

6.     Джаббари, А.А. Проектирование и анализ лопатки ротора газовой турбины с использованием метода конечных элементов / А.А. Джаббари, А.К. Рай, П.Р. Риди. – 2014.

7.     Иоланта, Б. Реконструирование лопаток ротора паровой турбины и роторных пакетов – экологический анализ в рамках системного подхода к эко-дизайну, преобразованию и управлению энергией / Б. Иоланта. – 2016.

8.     Кристоф, Х.Р. Структурное проектирование лопаток современных паровых турбин с использованием компьютеров и конструкций ADINA / Х.Р. Кристоф. – 2003.

9.     Многоцелевая оптимизация конструкции лопатки статора паровой турбины с использованием LES и GA. / К. Шимояма [и др.]. – 2011.



















Приложение 1.

Модели рабочих лопаток

















а) Лопатки рабочие (правая и левая) - вид сверху

























б)Лопатки рабочие (правая и левая) - главный вид

Приложение 2.

Соединение «Ласточкин хвост»



















Лопатки рабочие (левая и правая) в сборе,  соединение «Ласточкин хвост»























Лопатки рабочие (левая и правая) в разборе  соединение «Ласточкин хвост»

Приложение 3.

Модели в программе Компас 3D













































Приложение 4.

Модели в программе Cura

















































Приложение 4.

Модели в программе Cura







Приложение 5.

Печать 3D-моделей.















































Приложение 5.

Печать 3D-моделей













































Приложение 6.

Рабочие и направляющие лопатки.
