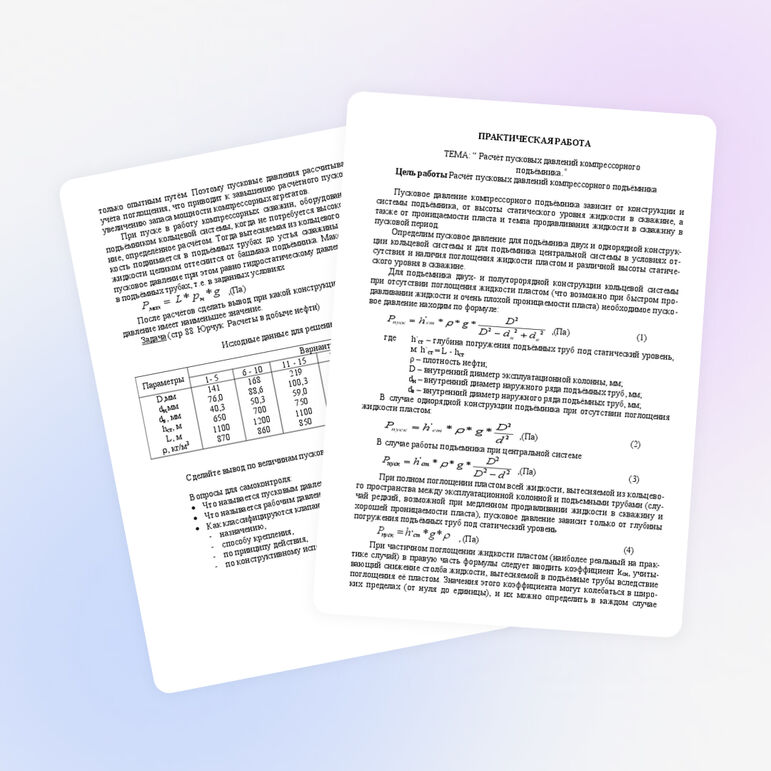

ПРАКТИЧЕСКАЯ РАБОТА


ТЕМА: Расчёт пусковых давлений компрессорного

подъёмника.”

Цель работы Расчёт пусковых давлений компрессорного подъёмника


Пусковое давление компрессорного подъёмника зависит от конструкции и системы подъёмника, от высоты статического уровня жидкости в скважине, а также от проницаемости пласта и темпа продавливания жидкости в скважину в пусковой период.

Определим пусковое давление для подъёмника двух и однорядной конструкции кольцевой системы и для подъемника центральной системы в условиях отсутствия и наличия поглощения жидкости пластом и различной высоты статического уровня в скважине.

Для подъемника двух- и полуторорядной конструкции кольцевой системы при отсутствии поглощения жидкости пластом (что возможно при быстром продавливании жидкости и очень плохой проницаемости пласта) необходимое пусковое давление находим по формуле:

hello_html_dac8dc5.gif,(Па) (1)

где h`ст – глубина погружения подъёмных труб под статический уровень, м: h`ст = L - hст

ρ – плотность нефти;

D – внутренний диаметр эксплуатационной колонны, мм;

dн – внутренний диаметр наружного ряда подъёмных труб, мм;

dв – внутренний диаметр наружного ряда подъёмных труб, мм;

В случае однорядной конструкции подъёмника при отсутствии поглощения жидкости пластом:

hello_html_m3815ca6.gif,(Па) (2)

В случае работы подъемника при центральной системе

hello_html_7e021d45.gif,(Па) (3)

При полном поглощении пластом всей жидкости, вытесняемой из кольцевого пространства между эксплуатационной колонной и подъемными трубами (случай редкий, возможной при медленном продавливании жидкости в скважину и хорошей проницаемости пласта), пусковое давление зависит только от глубины погружения подъёмных труб под статический уровень

hello_html_m651571fc.gif, (Па) (4)

При частичном поглощении жидкости пластом (наиболее реальный на практике случай) в правую часть формулы следует вводить коэффициент kсн, учитывающий снижение столба жидкости, вытесняемой в подъёмные трубы вследствие поглощения её пластом. Значения этого коэффициента могут колебаться в широких пределах (от нуля до единицы), и их можно определить в каждом случае только опытным путём. Поэтому пусковые давления рассчитывают обычно без учёта поглощения, что приводит к завышению расчётного пускового давления и увеличению запаса мощности компрессорных агрегатов.

При пуске в работу компрессорных скважин, оборудованных однорядным подъёмником кольцевой системы, когда не потребуется высокое пусковое давление, определённое расчётом. Тогда вытесняемая из кольцевого пространства жидкость поднимается в подъёмных трубах до устья скважины раньше, чем столб жидкости целиком оттеснится от башмака подъёмника. Максимально возможное пусковое давление при этом равно гидростатическому давлению столба жидкости в подъёмных трубах, т.е. в заданных условиях

hello_html_72e8bfc8.gif,(Па) (5)

После расчётов сделать вывод при какой конструкции подъёмника пусковое давление имеет наименьшее значение.

Задача (стр 88 Юрчук Расчеты в добыче нефти)


Исходные данные для решения


ПараметрыВарианты1- 56 - 1011 - 1516 - 2021 - 2526 - 30D,мм

dн,мм

dв, мм

hст, м

L, м

, кг/м3141

76,0

40,3

650

1100

870168

88,6

50,3

700

1200

860219

100,3

59,0

750

1100

850141

88,6

40,3

550

1000

780168

100,3

76,0

600

1100

790219

88,6

59,0

700

1250

890


Сделайте вывод по величинам пусковых давлений.


Вопросы для самоконтроля:

Что называется пусковым давлением.

Что называется рабочим давлением.

Как классифицируются клапаны по их

назначению,

способу крепления,

по принципу действия,

по конструктивному исполнению.

Краткое описание документа:

Пусковое давление компрессорного подъёмника зависит от конструкции и системы подъёмника, от высоты статического уровня жидкости в скважине, а также от проницаемости пласта и темпа продавливания жидкости в скважину в пусковой период.

 Определим пусковое давление для подъёмника двух и однорядной конструкции кольцевой системы и для подъемника центральной системы в условиях отсутствия и наличия поглощения жидкости пластом и различной высоты статического уровня в скважине.

Вопросы для самоконтроля:

·        Что называется пусковым давлением.

·        Что называется рабочим давлением.

·        Как классифицируются клапаны по их

-         назначению,

-         способу крепления,

-         по принципу действия,



-         по конструктивному исполнению.
