Описание презентации по отдельным слайдам:

1 слайд

ТЕМА ЗАНЯТИЯ:
Железнодорожные переезды

Выполнила:
Васильева Евгения Геннадьевна,
преподаватель Читинской ДЖД

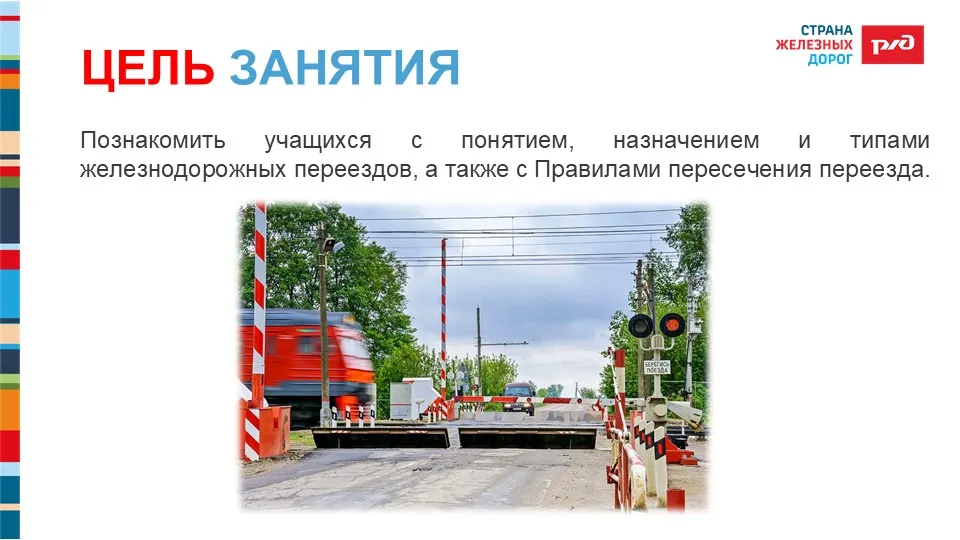

2 слайд

Познакомить учащихся с понятием, назначением и типами железнодорожных переездов, а также с Правилами пересечения переезда.
ЦЕЛЬ ЗАНЯТИЯ
3 слайд

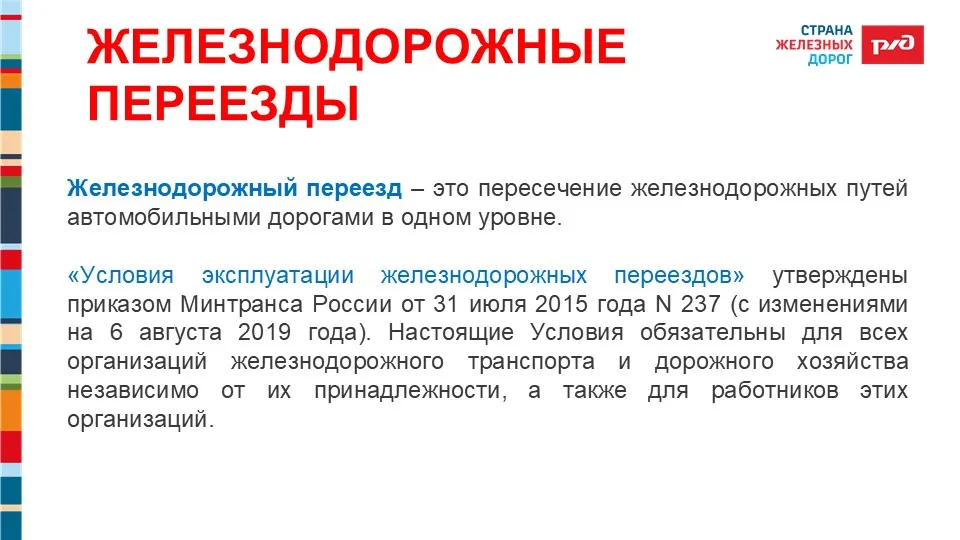

Железнодорожный переезд – это пересечение железнодорожных путей автомобильными дорогами в одном уровне.

«Условия эксплуатации железнодорожных переездов» утверждены приказом Минтранса России от 31 июля 2015 года N 237 (с изменениями на 6 августа 2019 года). Настоящие Условия обязательны для всех организаций железнодорожного транспорта и дорожного хозяйства независимо от их принадлежности, а также для работников этих организаций.
ЖЕЛЕЗНОДОРОЖНЫЕ ПЕРЕЕЗДЫ
4 слайд

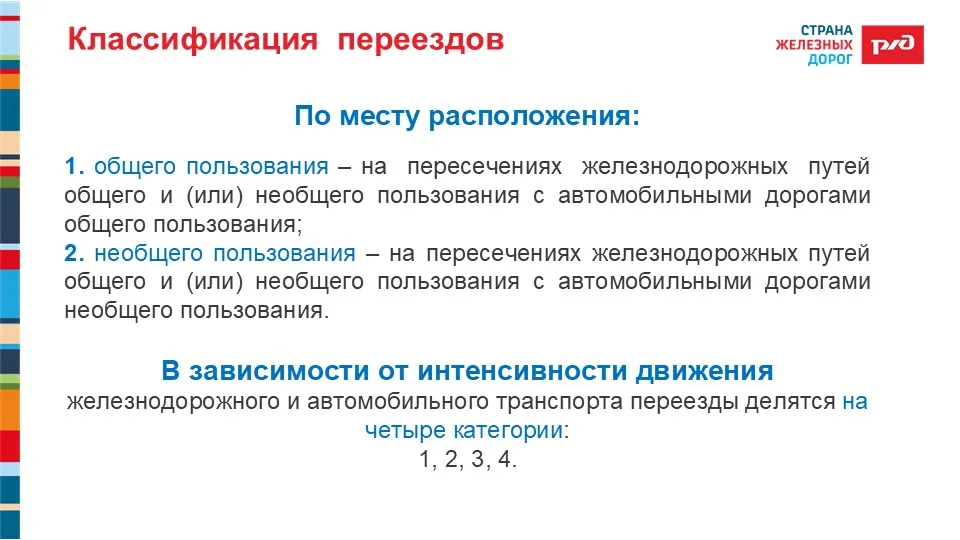

По месту расположения:

1. общего пользования – на пересечениях железнодорожных путей общего и (или) необщего пользования с автомобильными дорогами общего пользования;
2. необщего пользования – на пересечениях железнодорожных путей общего и (или) необщего пользования с автомобильными дорогами необщего пользования.

В зависимости от интенсивности движения железнодорожного и автомобильного транспорта переезды делятся на четыре категории:
1, 2, 3, 4.
Классификация переездов

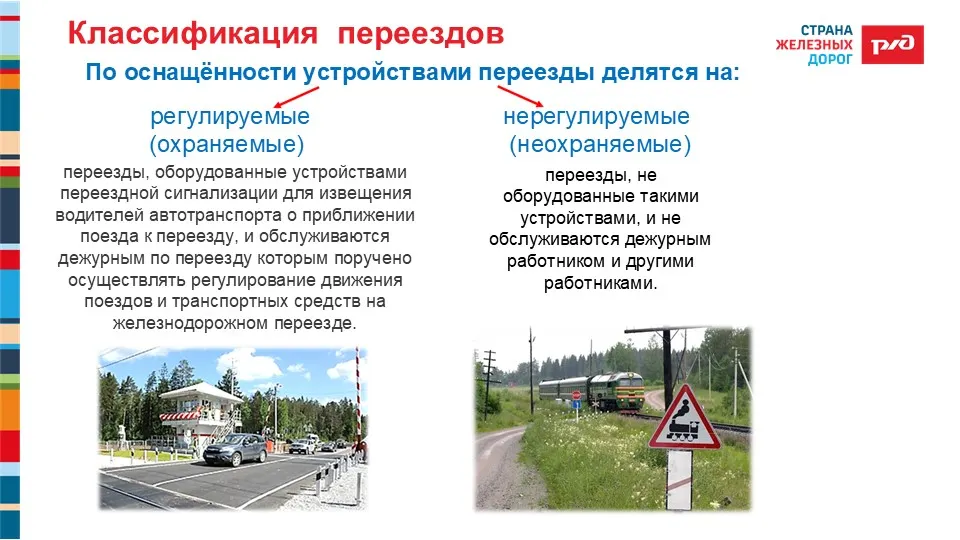

5 слайд

По оснащённости устройствами переезды делятся на:

регулируемые нерегулируемые
(охраняемые) (неохраняемые)
переезды, оборудованные устройствами переездной сигнализации для извещения водителей автотранспорта о приближении поезда к переезду, и обслуживаются дежурным по переезду которым поручено осуществлять регулирование движения поездов и транспортных средств на железнодорожном переезде.
переезды, не оборудованные такими устройствами, и не обслуживаются дежурным работником и другими работниками.
Классификация переездов
6 слайд

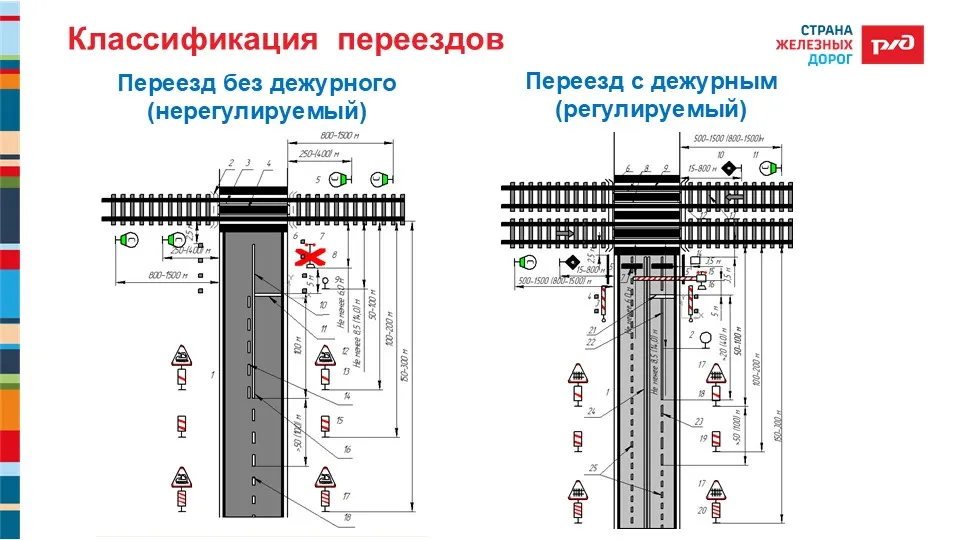

Классификация переездов
Переезд с дежурным
(регулируемый)
Переезд без дежурного
(нерегулируемый)
7 слайд

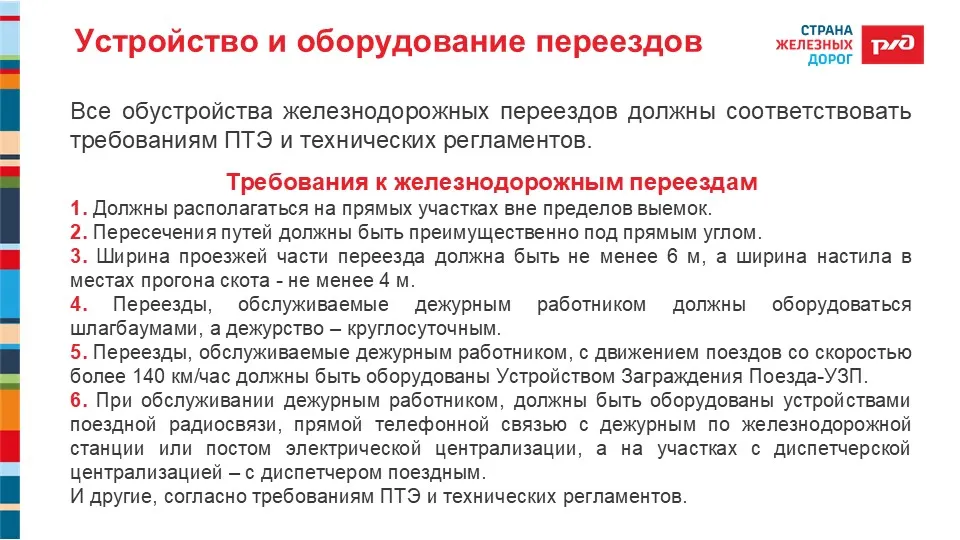

Все обустройства железнодорожных переездов должны соответствовать требованиям ПТЭ и технических регламентов.

Требования к железнодорожным переездам
1. Должны располагаться на прямых участках вне пределов выемок.
2. Пересечения путей должны быть преимущественно под прямым углом.
3. Ширина проезжей части переезда должна быть не менее 6 м, а ширина настила в местах прогона скота - не менее 4 м.
4. Переезды, обслуживаемые дежурным работником должны оборудоваться шлагбаумами, а дежурство – круглосуточным.
5. Переезды, обслуживаемые дежурным работником, с движением поездов со скоростью более 140 км/час должны быть оборудованы Устройством Заграждения Поезда-УЗП.
6. При обслуживании дежурным работником, должны быть оборудованы устройствами поездной радиосвязи, прямой телефонной связью с дежурным по железнодорожной станции или постом электрической централизации, а на участках с диспетчерской централизацией – с диспетчером поездным.
И другие, согласно требованиям ПТЭ и технических регламентов.
Устройство и оборудование переездов

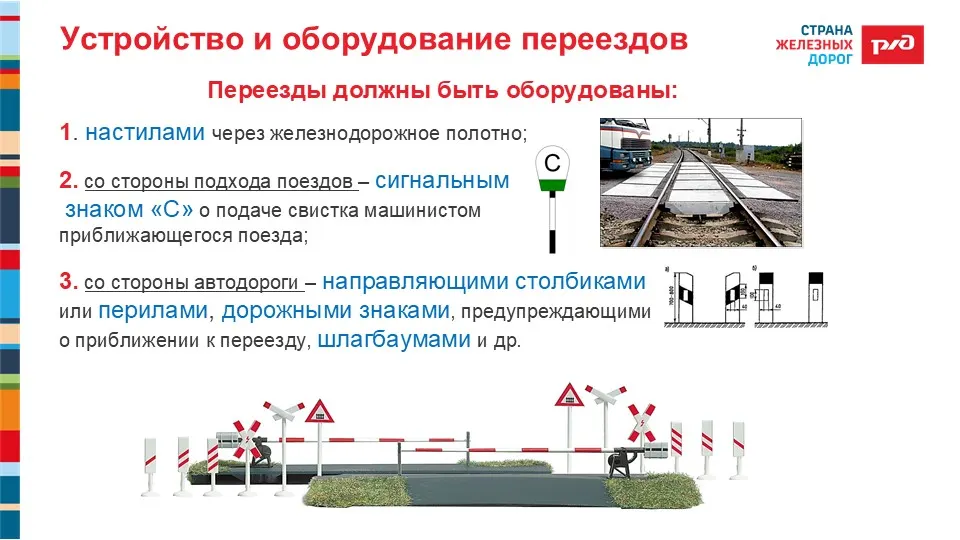

8 слайд

Переезды должны быть оборудованы:

1. настилами через железнодорожное полотно;

2. со стороны подхода поездов – сигнальным
знаком «С» о подаче свистка машинистом
приближающегося поезда;

3. со стороны автодороги – направляющими столбиками
или перилами, дорожными знаками, предупреждающими
о приближении к переезду, шлагбаумами и др.
Устройство и оборудование переездов
9 слайд

Устройство и оборудование переездов

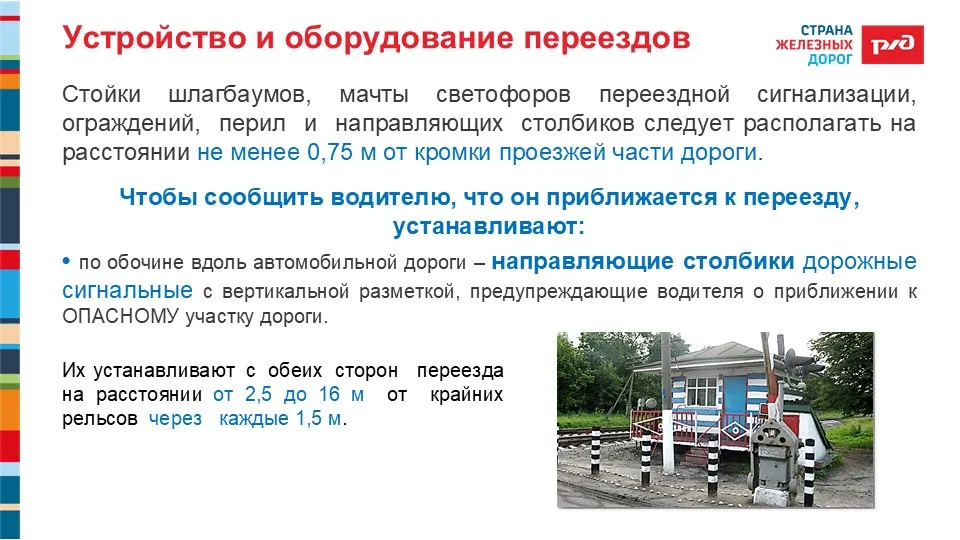

Стойки шлагбаумов, мачты светофоров переездной сигнализации, ограждений, перил и направляющих столбиков следует располагать на расстоянии не менее 0,75 м от кромки проезжей части дороги.
Чтобы сообщить водителю, что он приближается к переезду, устанавливают:

• по обочине вдоль автомобильной дороги – направляющие столбики дорожные сигнальные с вертикальной разметкой, предупреждающие водителя о приближении к ОПАСНОМУ участку дороги.
Их устанавливают с обеих сторон переезда на расстоянии от 2,5 до 16 м от крайних рельсов через каждые 1,5 м.
10 слайд

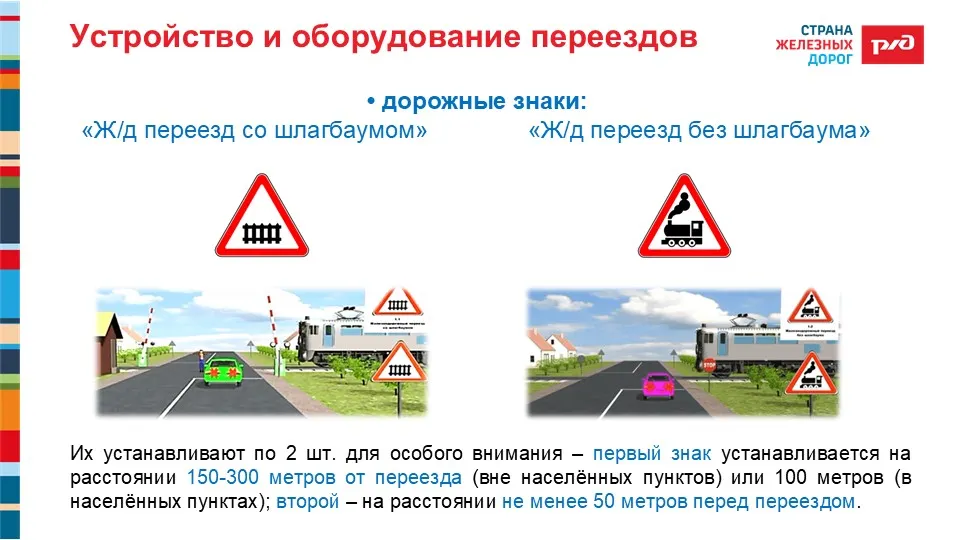

• дорожные знаки:
«Ж/д переезд со шлагбаумом» «Ж/д переезд без шлагбаума»
Их устанавливают по 2 шт. для особого внимания – первый знак устанавливается на расстоянии 150-300 метров от переезда (вне населённых пунктов) или 100 метров (в населённых пунктах); второй – на расстоянии не менее 50 метров перед переездом.
Устройство и оборудование переездов
11 слайд

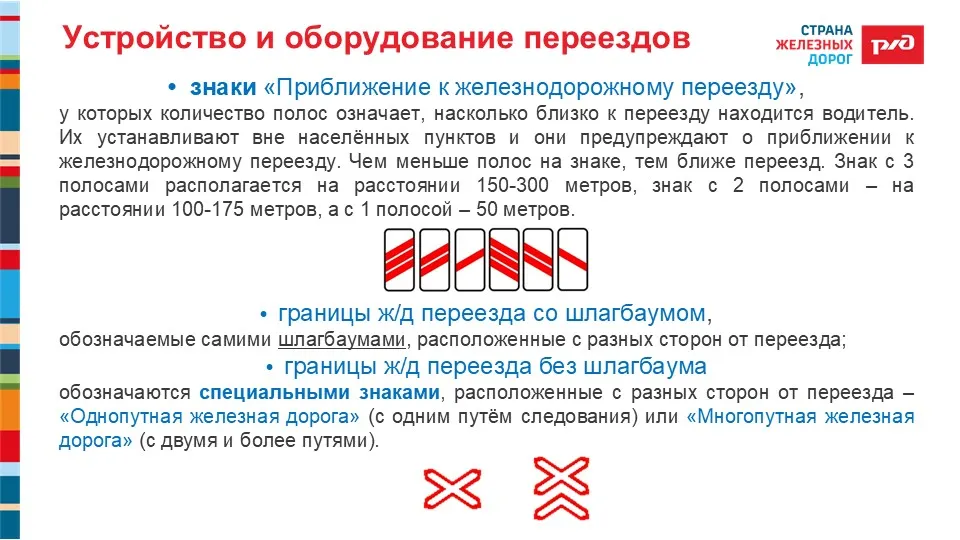

• знаки «Приближение к железнодорожному переезду»,
у которых количество полос означает, насколько близко к переезду находится водитель. Их устанавливают вне населённых пунктов и они предупреждают о приближении к железнодорожному переезду. Чем меньше полос на знаке, тем ближе переезд. Знак с 3 полосами располагается на расстоянии 150-300 метров, знак с 2 полосами – на расстоянии 100-175 метров, а с 1 полосой – 50 метров.
• границы ж/д переезда со шлагбаумом,
обозначаемые самими шлагбаумами, расположенные с разных сторон от переезда;
• границы ж/д переезда без шлагбаума
обозначаются специальными знаками, расположенные с разных сторон от переезда – «Однопутная железная дорога» (с одним путём следования) или «Многопутная железная дорога» (с двумя и более путями).
Устройство и оборудование переездов
12 слайд

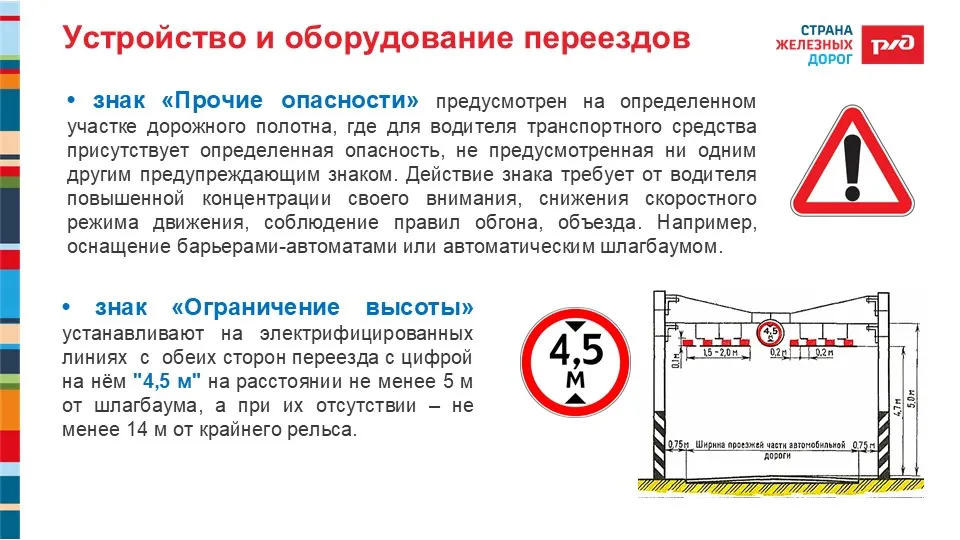

• знак «Прочие опасности» предусмотрен на определенном участке дорожного полотна, где для водителя транспортного средства присутствует определенная опасность, не предусмотренная ни одним другим предупреждающим знаком. Действие знака требует от водителя повышенной концентрации своего внимания, снижения скоростного режима движения, соблюдение правил обгона, объезда. Например, оснащение барьерами-автоматами или автоматическим шлагбаумом.
Устройство и оборудование переездов
• знак «Ограничение высоты» устанавливают на электрифицированных линиях с обеих сторон переезда с цифрой на нём "4,5 м" на расстоянии не менее 5 м от шлагбаума, а при их отсутствии – не менее 14 м от крайнего рельса.

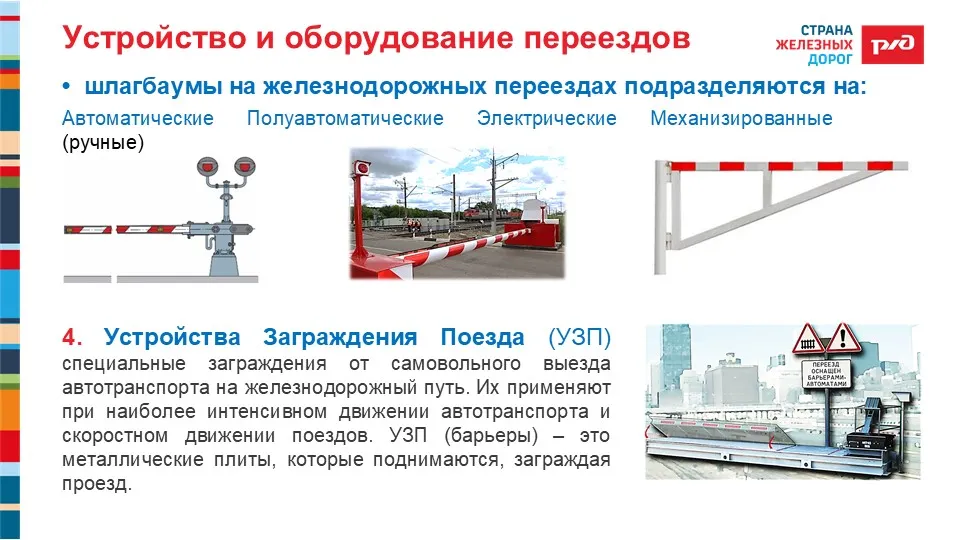

13 слайд

Устройство и оборудование переездов
• шлагбаумы на железнодорожных переездах подразделяются на:

Автоматические Полуавтоматические Электрические Механизированные (ручные)
4. Устройства Заграждения Поезда (УЗП) специальные заграждения от самовольного выезда автотранспорта на железнодорожный путь. Их применяют при наиболее интенсивном движении автотранспорта и скоростном движении поездов. УЗП (барьеры) – это металлические плиты, которые поднимаются, заграждая проезд.
14 слайд

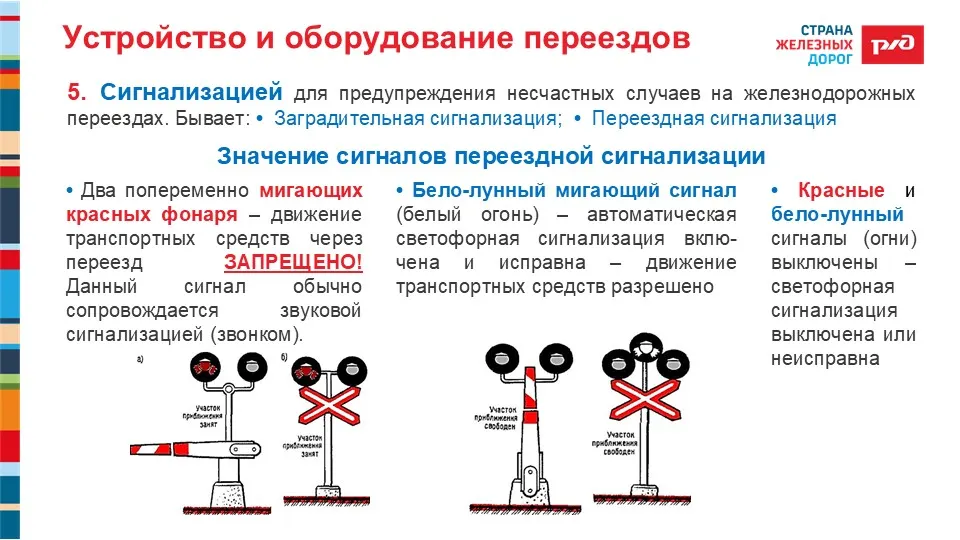

5. Сигнализацией для предупреждения несчастных случаев на железнодорожных переездах. Бывает: • Заградительная сигнализация; • Переездная сигнализация
Значение сигналов переездной сигнализации
• Два попеременно мигающих красных фонаря – движение транспортных средств через переезд ЗАПРЕЩЕНО! Данный сигнал обычно сопровождается звуковой сигнализацией (звонком).
• Бело-лунный мигающий сигнал (белый огонь) – автоматическая светофорная сигнализация вклю-чена и исправна – движение транспортных средств разрешено
• Красные и бело-лунный сигналы (огни) выключены – светофорная сигнализация выключена или неисправна
Устройство и оборудование переездов
15 слайд

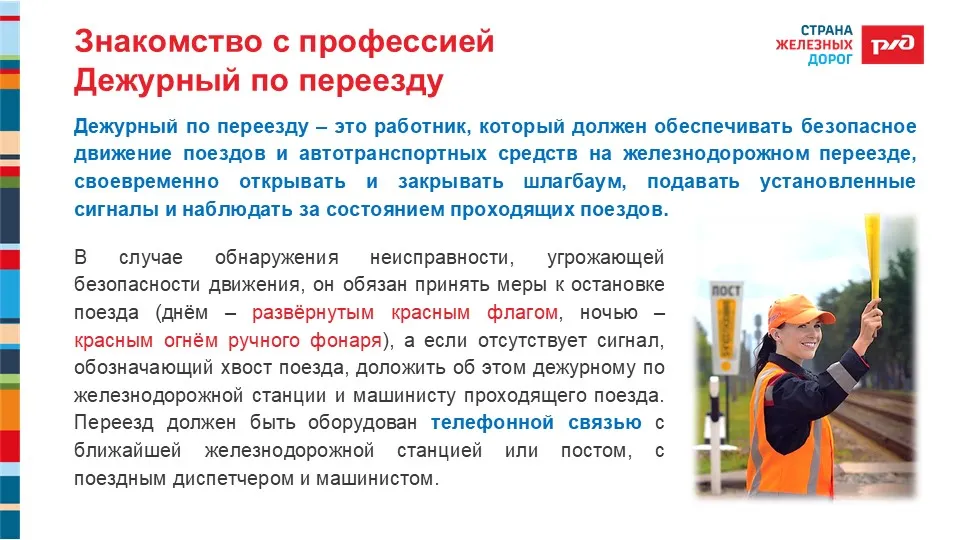

Знакомство с профессией
Дежурный по переезду
Дежурный по переезду – это работник, который должен обеспечивать безопасное движение поездов и автотранспортных средств на железнодорожном переезде, своевременно открывать и закрывать шлагбаум, подавать установленные сигналы и наблюдать за состоянием проходящих поездов.
В случае обнаружения неисправности, угрожающей безопасности движения, он обязан принять меры к остановке поезда (днём – развёрнутым красным флагом, ночью – красным огнём ручного фонаря), а если отсутствует сигнал, обозначающий хвост поезда, доложить об этом дежурному по железнодорожной станции и машинисту проходящего поезда. Переезд должен быть оборудован телефонной связью с ближайшей железнодорожной станцией или постом, с поездным диспетчером и машинистом.
16 слайд

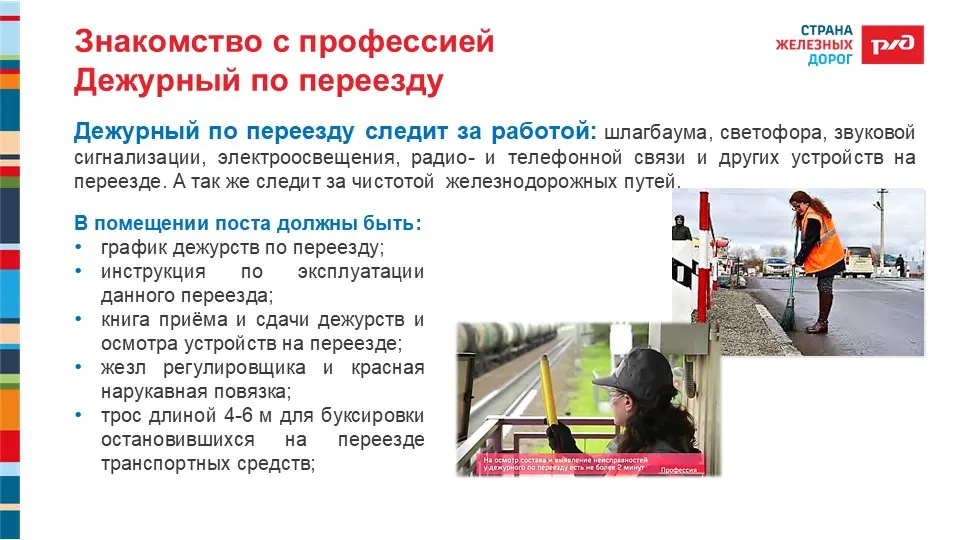

В помещении поста должны быть:
график дежурств по переезду;
инструкция по эксплуатации данного переезда;
книга приёма и сдачи дежурств и осмотра устройств на переезде;
жезл регулировщика и красная нарукавная повязка;
трос длиной 4-6 м для буксировки остановившихся на переезде транспортных средств;
Знакомство с профессией
Дежурный по переезду
Дежурный по переезду следит за работой: шлагбаума, светофора, звуковой сигнализации, электроосвещения, радио- и телефонной связи и других устройств на переезде. А так же следит за чистотой железнодорожных путей.
17 слайд

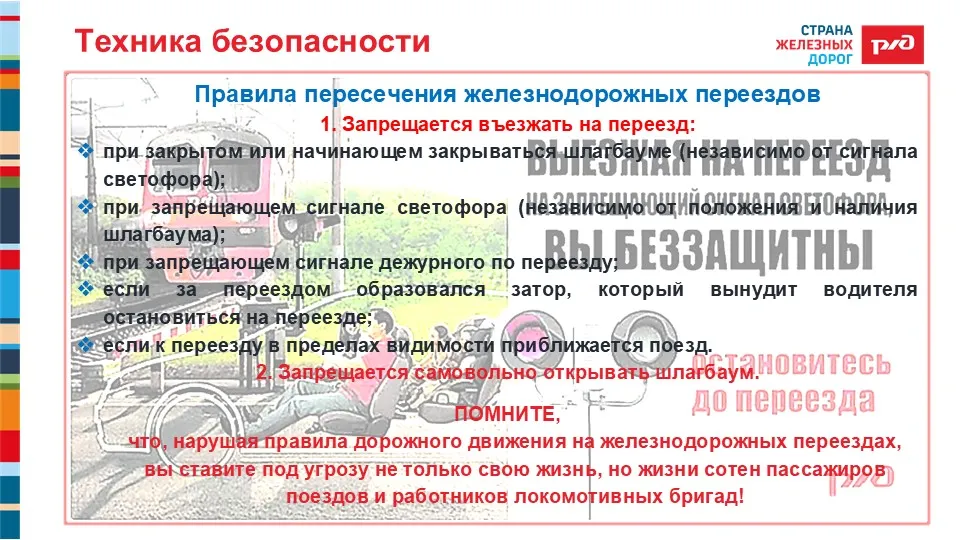

Техника безопасности
Правила пересечения железнодорожных переездов
1. Запрещается въезжать на переезд:
при закрытом или начинающем закрываться шлагбауме (независимо от сигнала светофора);
при запрещающем сигнале светофора (независимо от положения и наличия шлагбаума);
при запрещающем сигнале дежурного по переезду;
если за переездом образовался затор, который вынудит водителя остановиться на переезде;
если к переезду в пределах видимости приближается поезд.
2. Запрещается самовольно открывать шлагбаум.

ПОМНИТЕ,
что, нарушая правила дорожного движения на железнодорожных переездах, вы ставите под угрозу не только свою жизнь, но жизни сотен пассажиров поездов и работников локомотивных бригад!
18 слайд

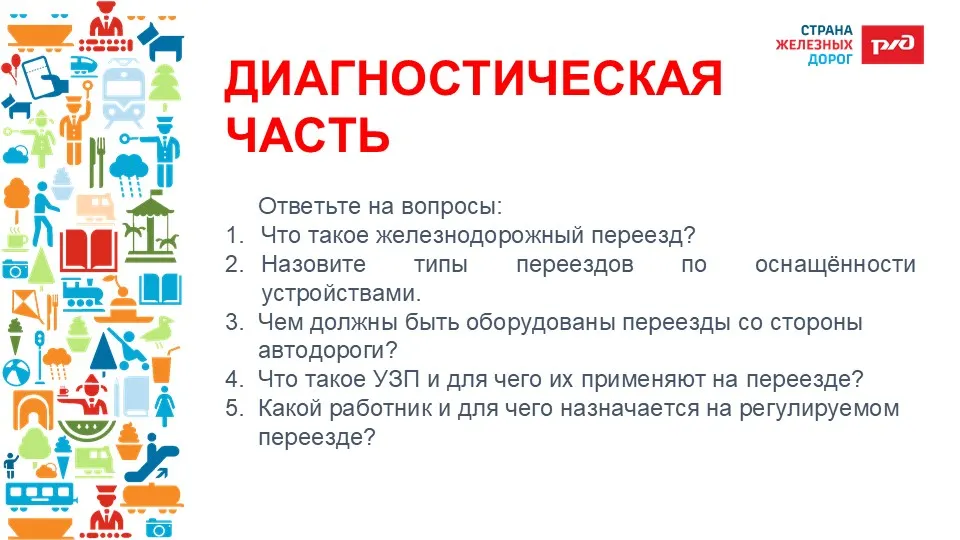

ДИАГНОСТИЧЕСКАЯ ЧАСТЬ
Ответьте на вопросы:
Что такое железнодорожный переезд?
Назовите типы переездов по оснащённости устройствами.
3. Чем должны быть оборудованы переезды со стороны
автодороги?
4. Что такое УЗП и для чего их применяют на переезде?
5. Какой работник и для чего назначается на регулируемом
переезде?
19 слайд

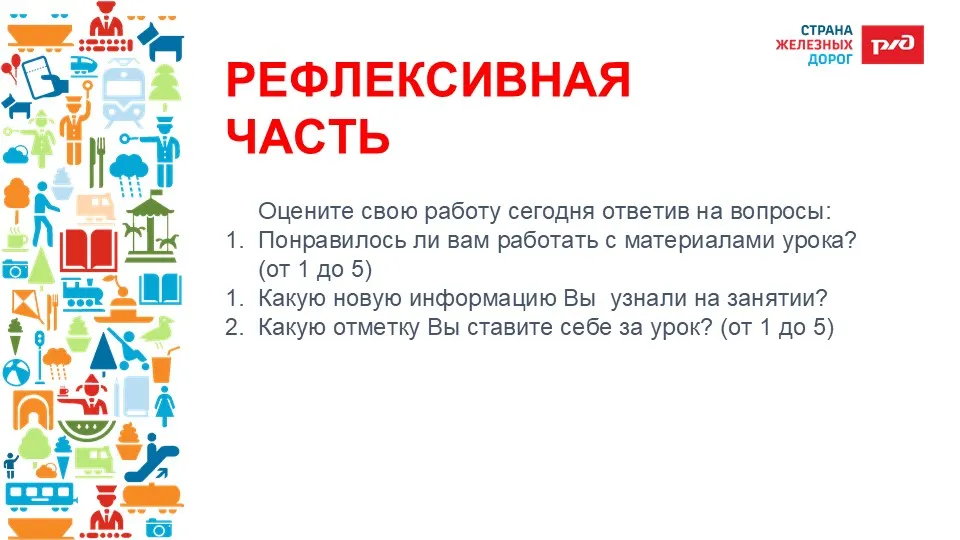

РЕФЛЕКСИВНАЯ ЧАСТЬ
Оцените свою работу сегодня ответив на вопросы:
Понравилось ли вам работать с материалами урока?
(от 1 до 5)
Какую новую информацию Вы узнали на занятии?
Какую отметку Вы ставите себе за урок? (от 1 до 5)
20 слайд

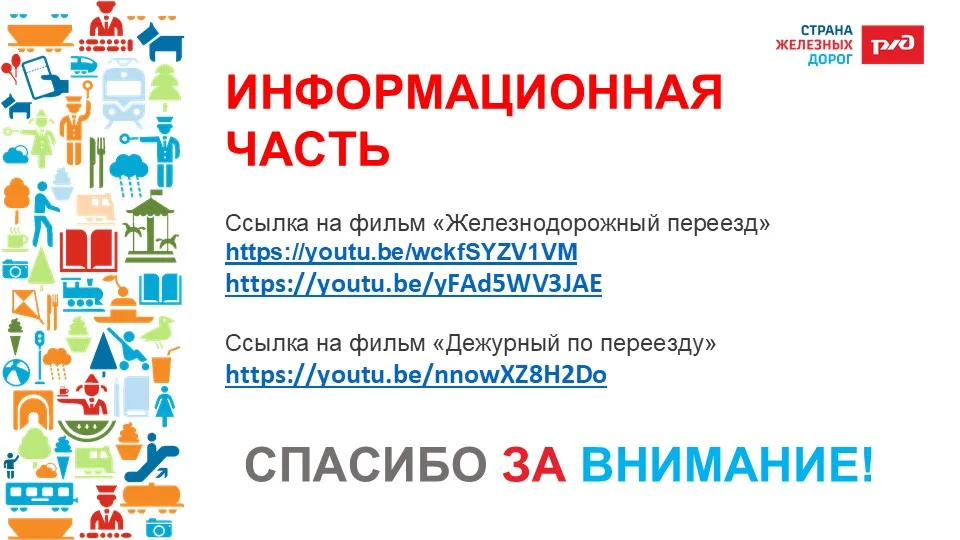

ИНФОРМАЦИОННАЯ ЧАСТЬ
Ссылка на фильм «Железнодорожный переезд»
https://youtu.be/wckfSYZV1VM
https://youtu.be/yFAd5WV3JAE

Ссылка на фильм «Дежурный по переезду»
https://youtu.be/nnowXZ8H2Do
СПАСИБО ЗА ВНИМАНИЕ!
