Шаблоны и инструменты для контроля тележек вагонов
Предпросмотр материала:
Шаблоны и инструмента для контроля тележек
Астраханское подразделение Приволжского учебного центра профессиональных квалификаций
Разработал: Преподаватель Гладких О.А.
1. Завышение и (или) занижение фрикционного клина определяют с каждой стороны тележки приспособлением Т 914.19.000 .
Расстояние от опорной поверхности фрикционного клина до опорной поверхности надрессорной балки на упругие элементы рессорного подвешивания контролируют с наружной стороны тележки у вагона в порожнем состоянии.

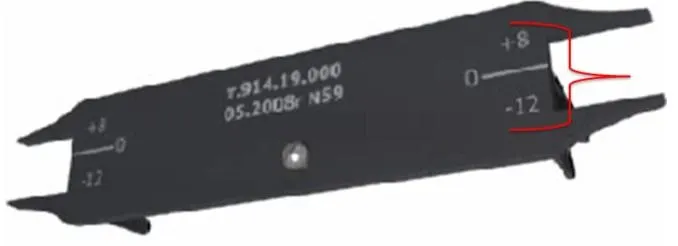

Приспособление Т 914.19.000
Приспособление Т 914.19.000

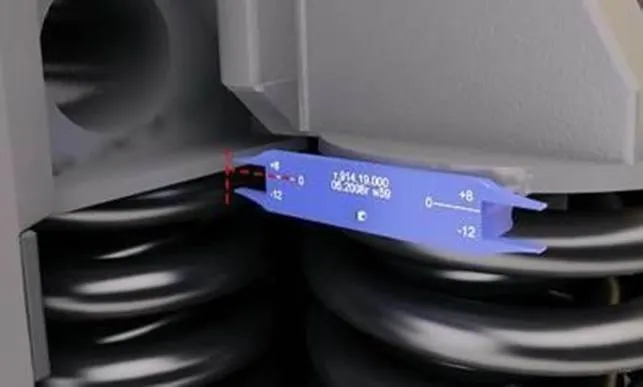

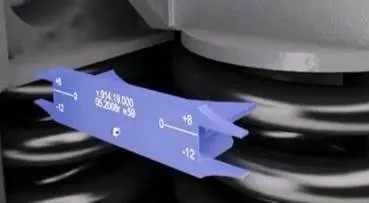

qВ эксплуатации при контроле положения фрикционного клина относительно надрессорной балки шаблон установить основанием под низ надрессорной балки тележки до соприкосновения уголков с пружиной тележки.
qОдновременно повернуть шаблон так, чтобы панель шаблона подводилась к основанию фрикционного клина. Клин можно использовать далее в эксплуатации, если он попал в паз панели шаблона. Подобным образом провести измерение положения второго клина.
qЗапрещается постановка в поезда и следование в них вагонов, если свободные (ненагруженные) подклиновые пружины и клинья в порожних грузовых вагонах, и завышение хотя бы одного клина относительно нижней опорной поверхности надрессорной балки более 8 мм или занижение более 12 мм.

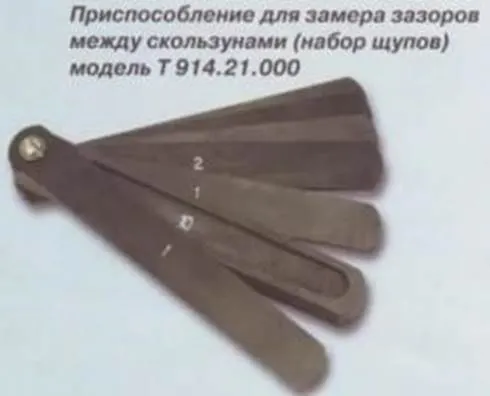

2. Набор щупов Т914.21.000. Толщина единичной пластины 1 мм (10 шт.) и 10 мм (1 шт)
При проведении контроля зазора в скользунах, из щупов комплектуется набор, толщина которого может составлять от 1 мм до 20 мм.
q При введении набора пластин щупа в зазор на глубину 60-80 мм, он должен проходить по всей длине скользуна.
q За действительный размер зазора в скользунах принимается среднеарифметическое значение высот проходного и непроходного наборов щупов.
qПри износах поверхностей скользунов, искажающих плоскости контакта, контроль вести проверкой наборами щупов с одной стороны и с другой стороны. При этом ввод набора в зазор должен быть не менее чем на 60 мм.
q Заклинивание набора допускается на длине, не менее 1/3 длины скользуна.
q За действительный размер зазора принимается среднеарифметическое значение высот щупов, прошедших не менее 1/3 щупа скользуна с 2-х сторон.
q При наличии износа колпака скользуна измерение производить в месте максимального износа.
Для выявления трещин применяются следующие инструменты и приспособления:
1.Фонарь
2.Металлическая щетка
3.Лупа 10-х кратного увеличения.
4.Зеркало на длинной ручке.
5.Досмотровая штанга.
Шаблоны и инструменты для контроля тележек вагонов
