Методы геометрического анализа в диагностике заболеваний
Практическое применение геометрии в диагностике основывается на принципе морфометрии — количественной оценке формы и размеров органов. Любое заболевание в той или иной степени деформирует идеальную геометрическую модель здорового органа.
В кардиологии ключевым методом является эхокардиография. Врач-диагност измеряет линейные размеры камер сердца и толщину стенок миокарда. Для расчета ударного объема крови сердце математически представляется как эллипсоид вращения. Используется формула Тейхольца или метод Симпсона, где левый желудочек виртуально делится на множество тонких геометрических дисков (цилиндров). Суммируя объем этих дисков, компьютер вычисляет фракцию выброса — главный показатель работы сердца. Если форма желудочка из эллиптической превращается в сферическую (процесс ремоделирования), это служит четким геометрическим признаком развивающейся сердечной недостаточности.
В пульмонологии геометрия дыхательных путей анализируется через спирометрию и построение графиков «поток-объем». Бронхиальное дерево рассматривается как фрактальная структура с последовательным делением (дихотомией). Сужение диаметра этих «трубок» даже на доли миллиметра ведет к экспоненциальному росту сопротивления воздушному потоку, что рассчитывается по закону Пуазейля.
Применение геометрии при планировании хирургических операций и в ортопедии
Хирургия XXI века — это дисциплина, требующая от врача навыков инженера-проектировщика. Перед сложными операциями проводится предоперационное планирование с использованием стереометрических карт.
В нейрохирургии применяется метод стереотаксиса. Это способ определения точных трехмерных координат (X, Y, Z) глубоко расположенных структур головного мозга. Хирург выстраивает в пространстве систему координат, где началом отсчета служат фиксированные точки на черепе. Это позволяет ввести иглу или лазерный луч точно в опухоль, не задев жизненно важные центры, проходя по кратчайшей геометрической траектории.
Ортопедия — область, где геометрия является основным рабочим инструментом. При лечении сколиоза используется «угол Кобба». На рентгеновском снимке проводятся касательные линии к замыкательным пластинкам наиболее отклоненных позвонков. Точка пересечения перпендикуляров к этим линиям образует угол, величина которого определяет тактику лечения: консервативное или оперативное (установка металлоконструкций). При замене коленного или тазобедренного сустава врачи рассчитывают «ось конечности» — воображаемую прямую, соединяющую центр головки бедра, середину колена и центр голеностопа. Если эта линия отклоняется, нагрузка на сустав распределяется неравномерно, что приводит к разрушению протеза. Точное измерение этих геометрических параметров с помощью современных методов диагностики, таких как рентгенография и 3D‑моделирование, критически важно для успешного исхода лечения и долговечности имплантатов
Использование геометрических моделей в офтальмологии и стоматологии
Офтальмология практически полностью базируется на законах геометрической оптики. Глаз — это биологическая линза. Для лечения близорукости, дальнозоркости и астигматизма применяется эксимерлазерная хирургия (например, технология LASIK). Суть метода заключается в изменении кривизны роговицы. Компьютерная программа рассчитывает, какой слой ткани нужно испарить, чтобы роговица приобрела новую геометрическую форму с нужным радиусом кривизны. Это позволяет световым лучам фокусироваться точно в одной точке на сетчатке, а не перед ней или за ней.

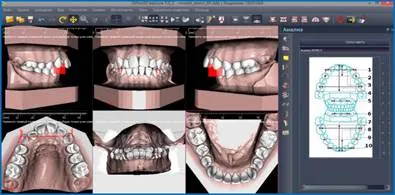

В стоматологии и ортодонтии геометрия используется для исправления прикуса и эстетической реставрации. Ортодонты применяют телерентгенографию (ТРГ) — снимок черепа в профиль, на который наносится сложная сетка углов и линий (анализ по Риккетсу или Штайнеру). Измеряется угол наклона резцов относительно основания челюсти и положение нижней челюсти относительно основания черепа. Только приведя эти углы к математической норме, можно добиться правильного смыкания зубов и симметрии лица.
Значение точности геометрических параметров при лучевой диагностике (МРТ, КТ)
Методы компьютерной (КТ) и магнитно-резонансной томографии (МРТ) — это триумф геометрии в медицине. Аппарат сканирует тело, создавая тысячи плоских «срезов». Затем с помощью алгоритмов обратной
проекции эти плоскости объединяются в 3D-объект.
Точность здесь измеряется в вокселях — объемных пикселях. В онкологии это имеет критическое значение при проведении радиотерапии. Чтобы уничтожить опухоль и не повредить здоровые ткани, создается геометрическая маска — «мишень». Современные линейные ускорители направляют радиационные лучи под разными углами так, чтобы их максимальная концентрация (точка пересечения) приходилась строго на объемный контур опухоли. Если геометрический расчет сместится на 2–3 миллиметра, лечение станет неэффективным или опасным.
Можно делать вывод, что геометрия является фундаментальным базисом, на котором строится всё здание современной медицинской науки и анатомии. Биологические структуры подчинены строгим геометрическим законам, а любое отклонение от этих параметров является объективным индикатором патологических процессов.
Мы увидели, что современный врач (хирург, офтальмолог, стоматолог или радиолог) сегодня обязан обладать пространственным мышлением инженера. Планирование операций на основе 3D-стереометрии, расчет углов коррекции зрения и моделирование индивидуальных имплантатов в CAD-системах стали повседневной реальностью. Особого упоминания заслуживает роль лучевой диагностики (КТ и МРТ), где точность геометрического построения вокселей напрямую определяет успех лечения онкологических заболеваний.
Одним из самых перспективных выводов работы стало подтверждение значимости фрактальной геометрии. Переход от евклидовых фигур к самоподобным фрактальным структурам позволяет описывать такие сложнейшие системы, как сосудистое русло и бронхиальное дерево. Математический анализ коэффициента ветвления сосудов открывает принципиально новые горизонты для ранней диагностики заболеваний, которые ранее были недоступны для визуального обнаружения. Это подтверждает, что будущее медицины лежит в области сверхточных расчетов и алгоритмизации биологических данных.
В заключение хочется отметить, что междисциплинарный подход, объединяющий геометрию и медицину, имеет колоссальное практическое значение. Геометрия дает врачу объективность, точность и предсказуемость результата. В эпоху развития искусственного интеллекта и роботизированной хирургии роль геометрических моделей будет только возрастать. Полученные в ходе проекта данные могут быть использованы для дальнейшего изучения биомеханики человека, совершенствования методов протезирования и разработки новых диагностических протоколов.
