  1 слайд

  Информационные модели. Компьютерное информационное моделирование. Структура данных: деревья, сети, графы, таблицы
  Учитель информатики
  МБОУ СОШ № 11 г. Павлово
  Зубец Елена Сергеевна


•

  2 слайд

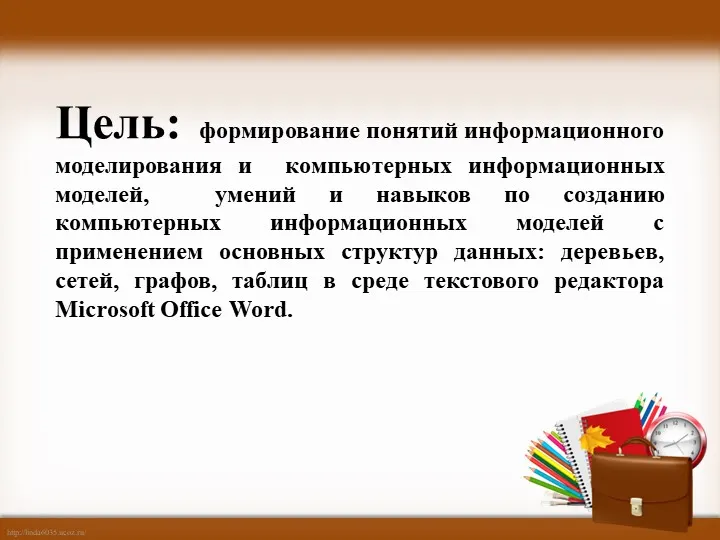

  Цель: формирование понятий информационного моделирования и компьютерных информационных моделей, умений и навыков по созданию компьютерных информационных моделей с применением основных структур данных: деревьев, сетей, графов, таблиц в среде текстового редактора Microsoft Office Word.


•

  3 слайд

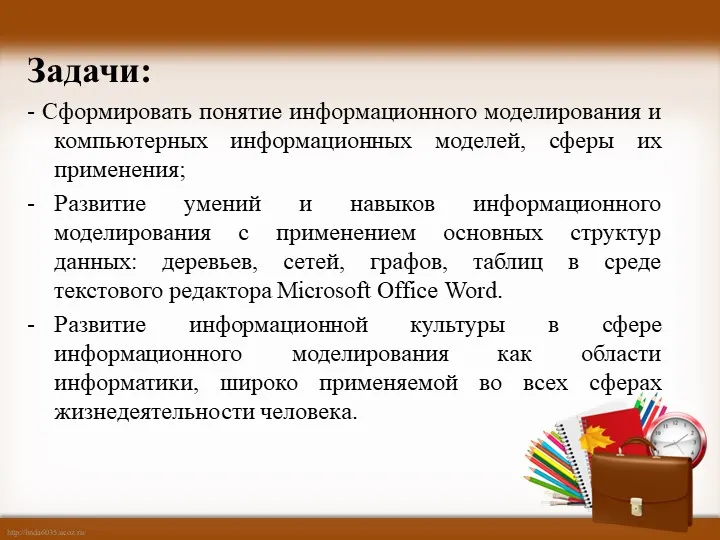

  Задачи:
  - Сформировать понятие информационного моделирования и компьютерных информационных моделей, сферы их применения;
  Развитие умений и навыков информационного моделирования с применением основных структур данных: деревьев, сетей, графов, таблиц в среде текстового редактора Microsoft Office Word.
  Развитие информационной культуры в сфере информационного моделирования как области информатики, широко применяемой во всех сферах жизнедеятельности человека.


•

  4 слайд

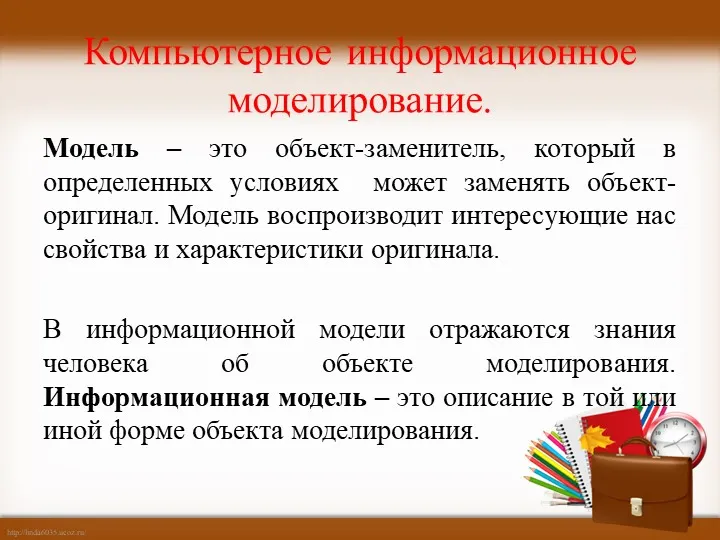

  Компьютерное информационное моделирование.
  Модель – это объект-заменитель, который в определенных условиях может заменять объект-оригинал. Модель воспроизводит интересующие нас свойства и характеристики оригинала.

  В информационной модели отражаются знания человека об объекте моделирования. Информационная модель – это описание в той или иной форме объекта моделирования.


•

  5 слайд

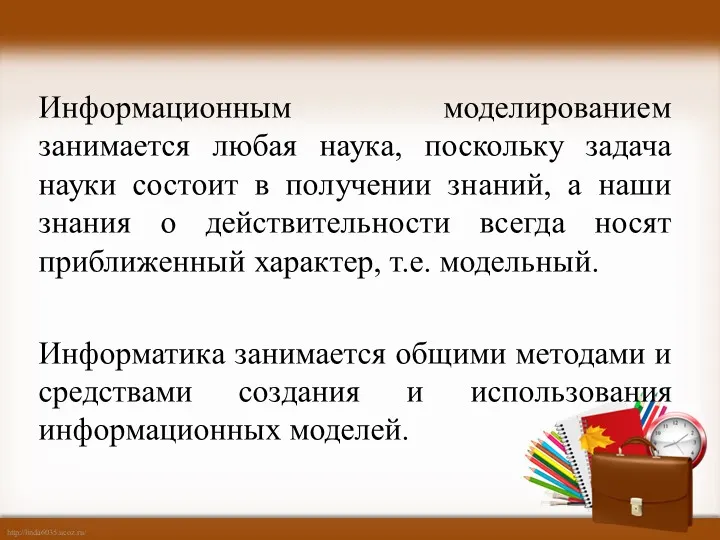

  Информационным моделированием занимается любая наука, поскольку задача науки состоит в получении знаний, а наши знания о действительности всегда носят приближенный характер, т.е. модельный.

  Информатика занимается общими методами и средствами создания и использования информационных моделей.


•

  6 слайд

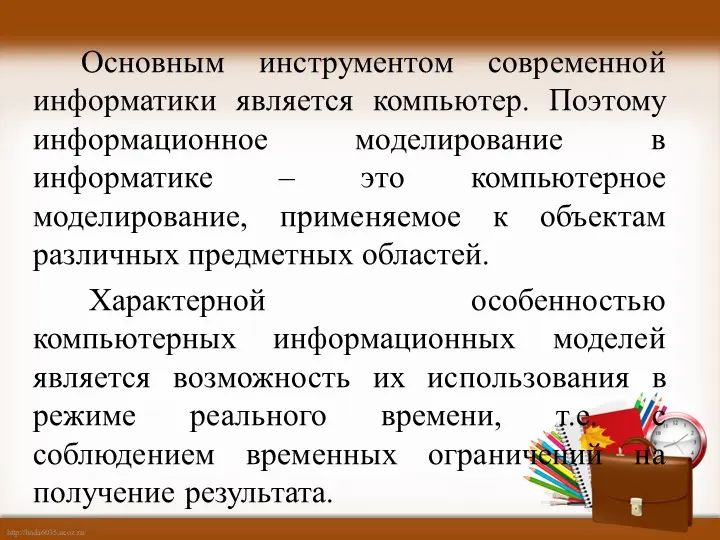

  Основным инструментом современной информатики является компьютер. Поэтому информационное моделирование в информатике – это компьютерное моделирование, применяемое к объектам различных предметных областей.
  Характерной особенностью компьютерных информационных моделей является возможность их использования в режиме реального времени, т.е. с соблюдением временных ограничений на получение результата.


•

  7 слайд

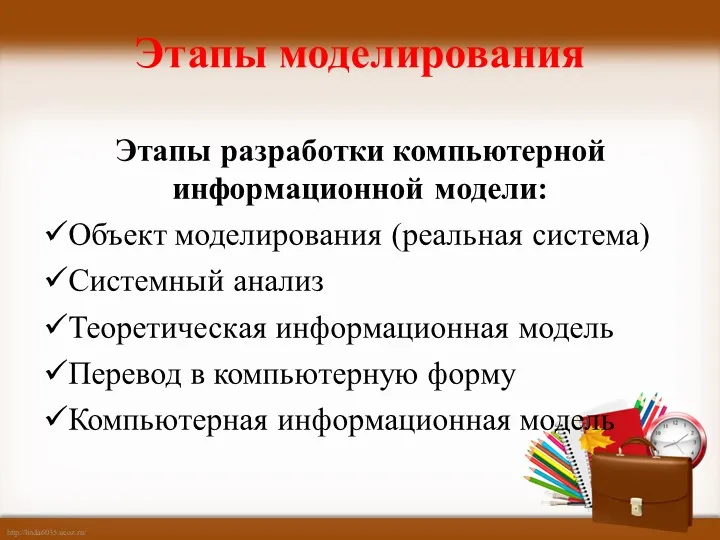

  Этапы моделирования
  Этапы разработки компьютерной информационной модели:
  Объект моделирования (реальная система)
  Системный анализ
  Теоретическая информационная модель
  Перевод в компьютерную форму
  Компьютерная информационная модель


•

  8 слайд

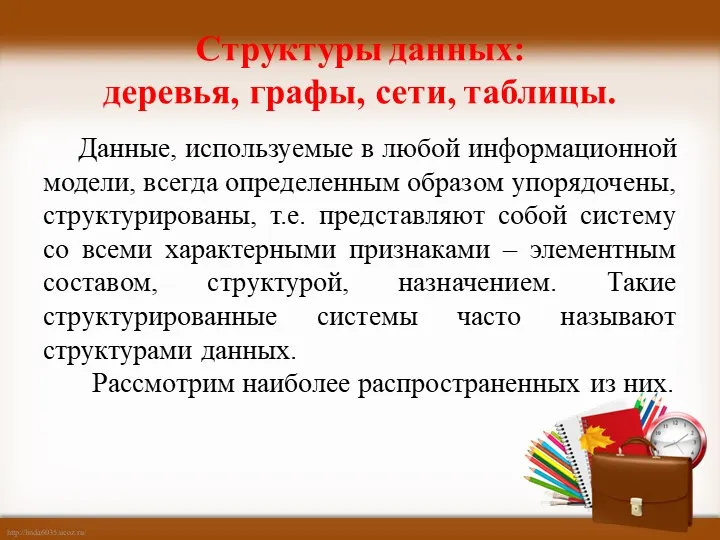

  Структуры данных:
  деревья, графы, сети, таблицы.
  Данные, используемые в любой информационной модели, всегда определенным образом упорядочены, структурированы, т.е. представляют собой систему со всеми характерными признаками – элементным составом, структурой, назначением. Такие структурированные системы часто называют структурами данных.
  Рассмотрим наиболее распространенных из них.


•

  9 слайд

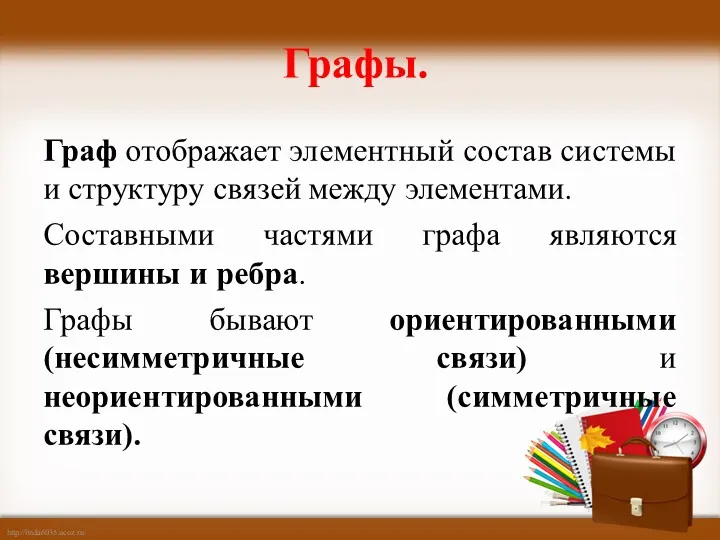

  Графы.
  Граф отображает элементный состав системы и структуру связей между элементами.
  Составными частями графа являются вершины и ребра.
  Графы бывают ориентированными (несимметричные связи) и неориентированными (симметричные связи).



•

  10 слайд

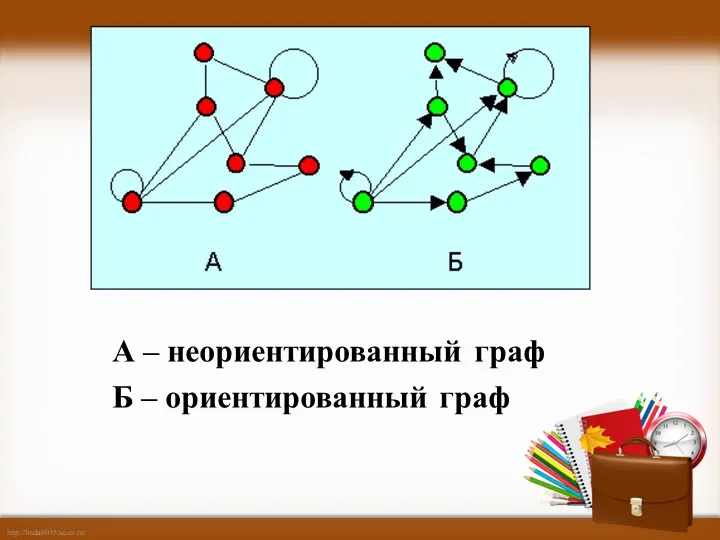

  А – неориентированный граф
  Б – ориентированный граф


•

  11 слайд

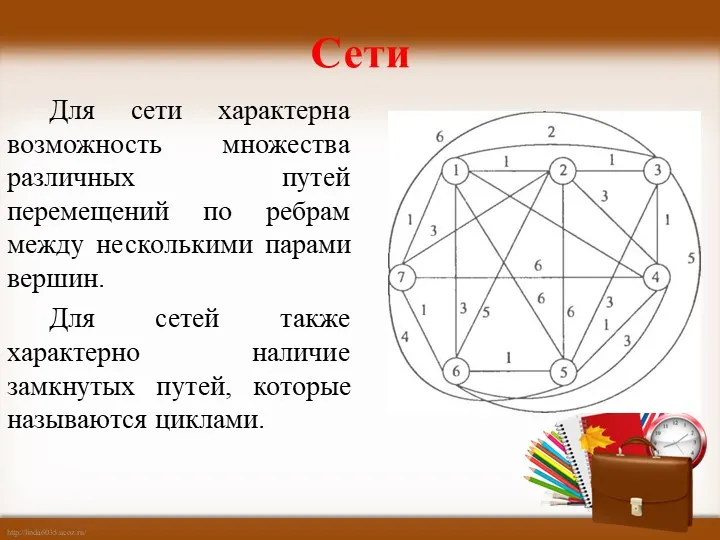

  Сети
  Для сети характерна возможность множества различных путей перемещений по ребрам между несколькими парами вершин.
  Для сетей также характерно наличие замкнутых путей, которые называются циклами.


•

  12 слайд

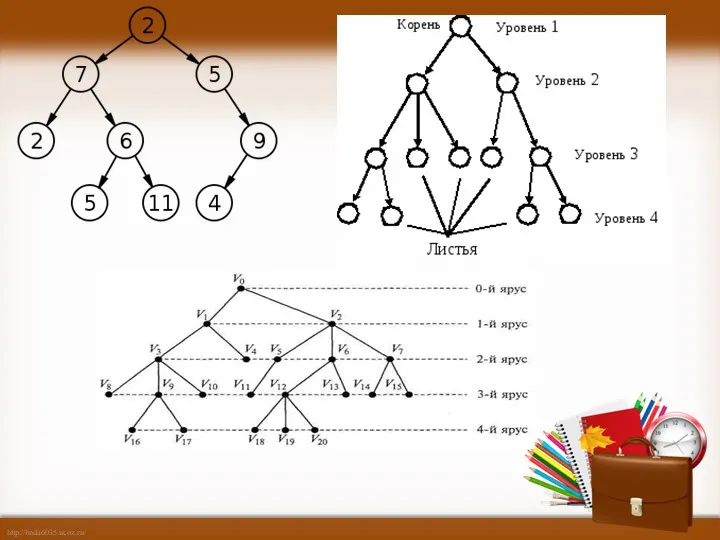

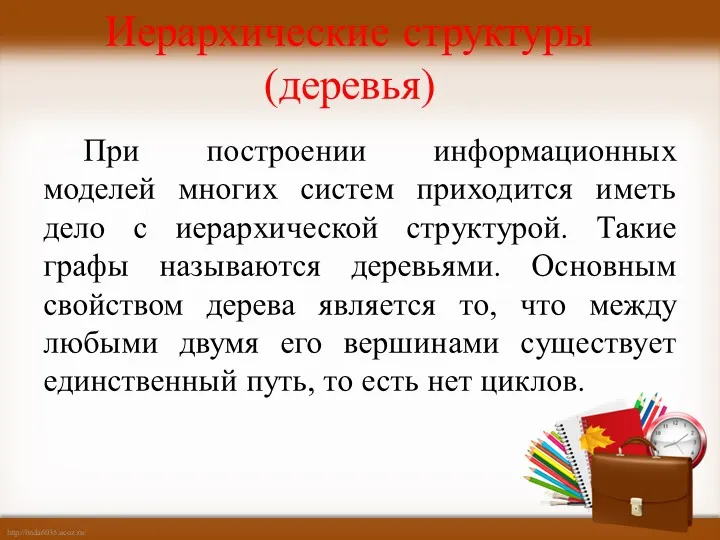

  Иерархические структуры (деревья)
  При построении информационных моделей многих систем приходится иметь дело с иерархической структурой. Такие графы называются деревьями. Основным свойством дерева является то, что между любыми двумя его вершинами существует единственный путь, то есть нет циклов.


•

  13 слайд

•

  14 слайд

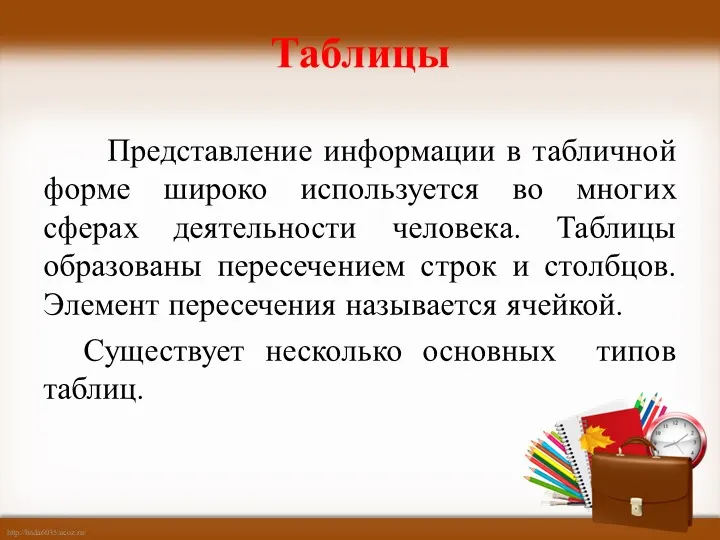

  Таблицы
  Представление информации в табличной форме широко используется во многих сферах деятельности человека. Таблицы образованы пересечением строк и столбцов. Элемент пересечения называется ячейкой.
  Существует несколько основных типов таблиц.


•

  15 слайд

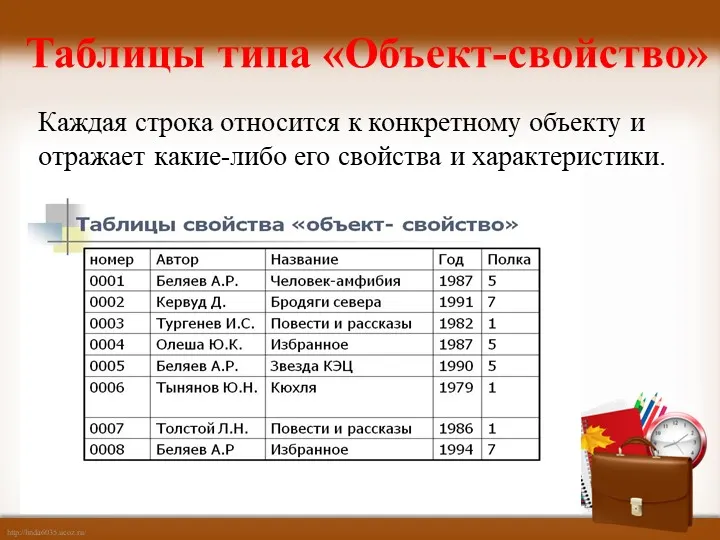

  Таблицы типа «Объект-свойство»
  Каждая строка относится к конкретному объекту и отражает какие-либо его свойства и характеристики.



•

  16 слайд

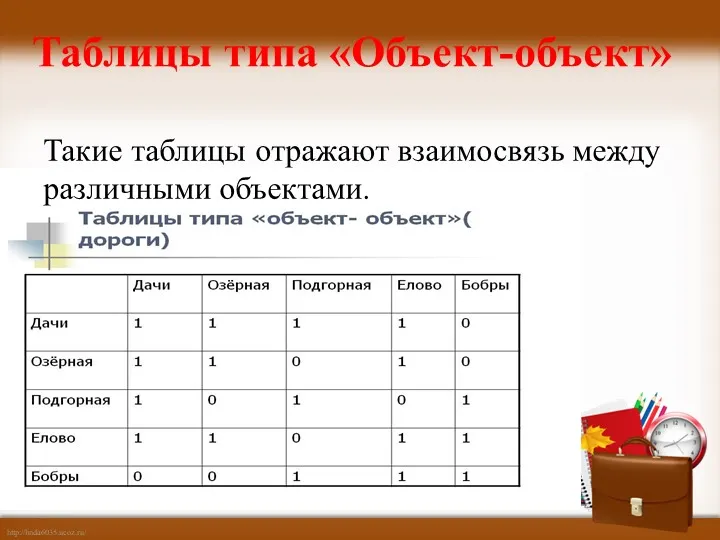

  Таблицы типа «Объект-объект»
  Такие таблицы отражают взаимосвязь между различными объектами.


•

  17 слайд

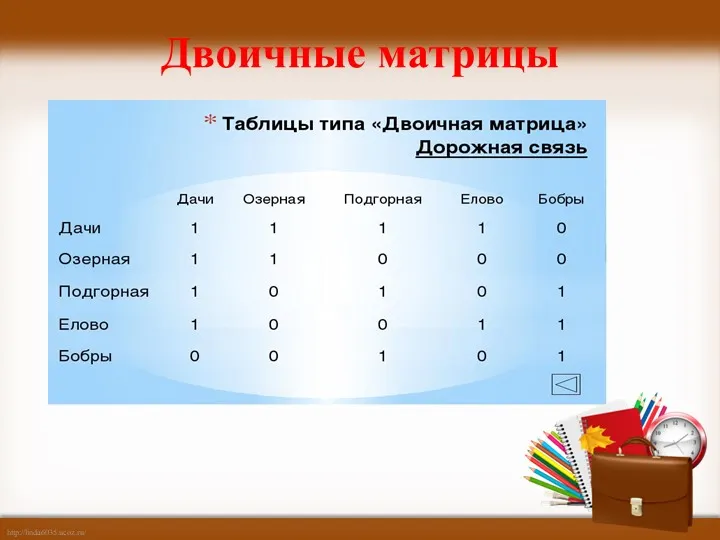

  Двоичные матрицы


•

  18 слайд

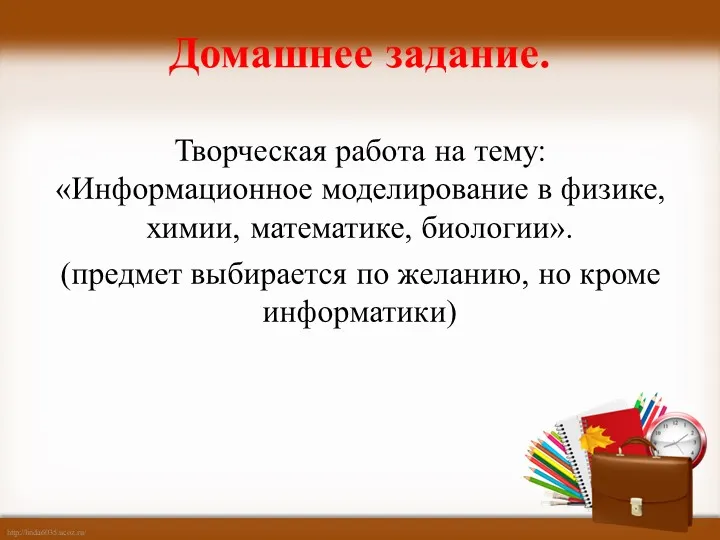

  Домашнее задание.
  Творческая работа на тему: «Информационное моделирование в физике, химии, математике, биологии».
  (предмет выбирается по желанию, но кроме информатики)
