Простые механизмы. Рычаг

Описание презентации по отдельным слайдам:

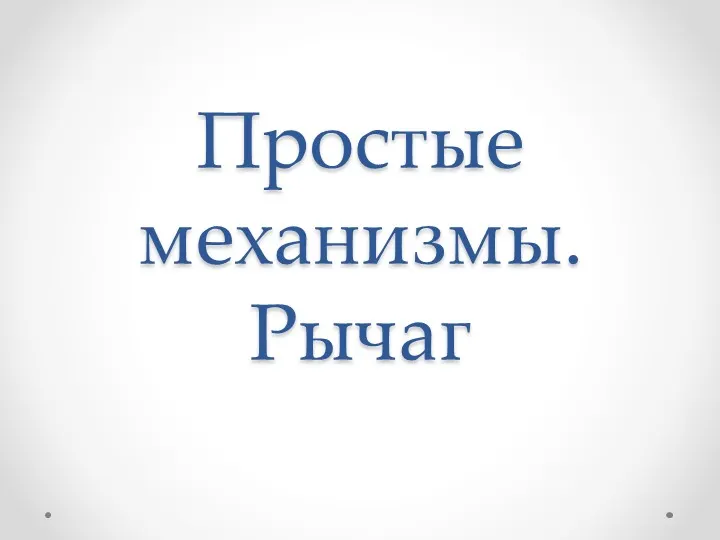

1 слайд Простые механизмы. Рычаг
Описание слайда:

Простые механизмы. Рычаг

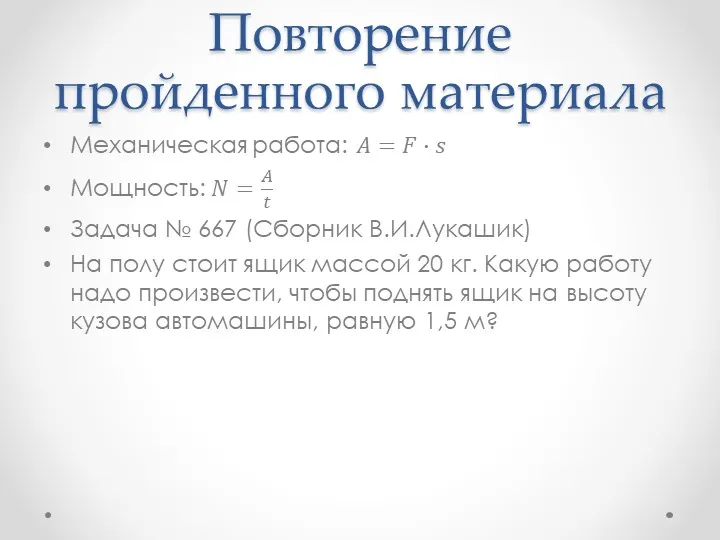

2 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

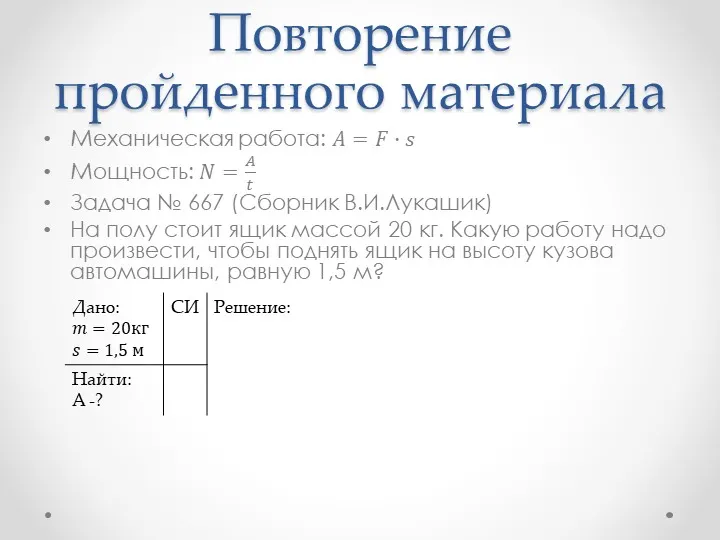

3 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

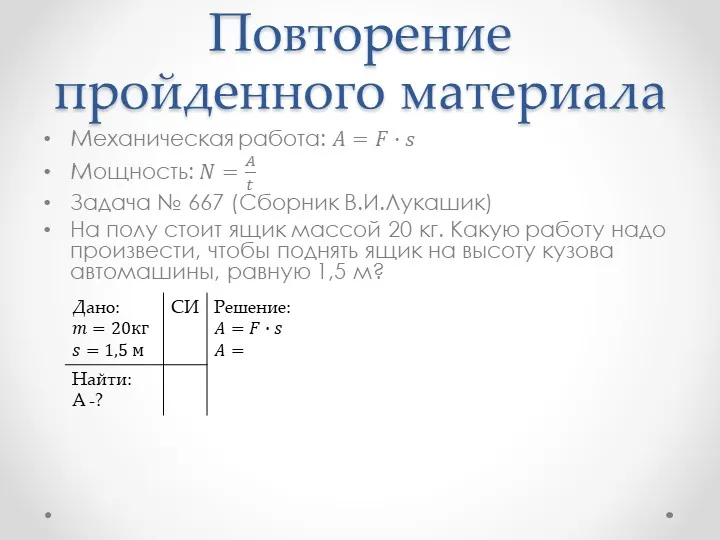

4 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

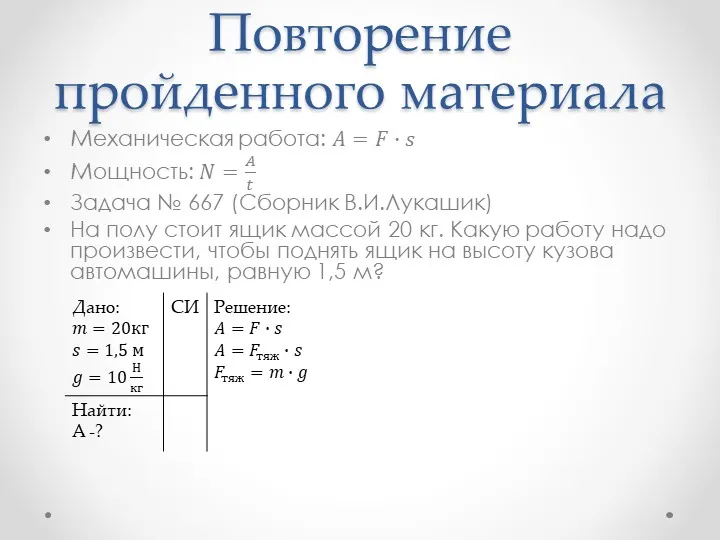

5 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

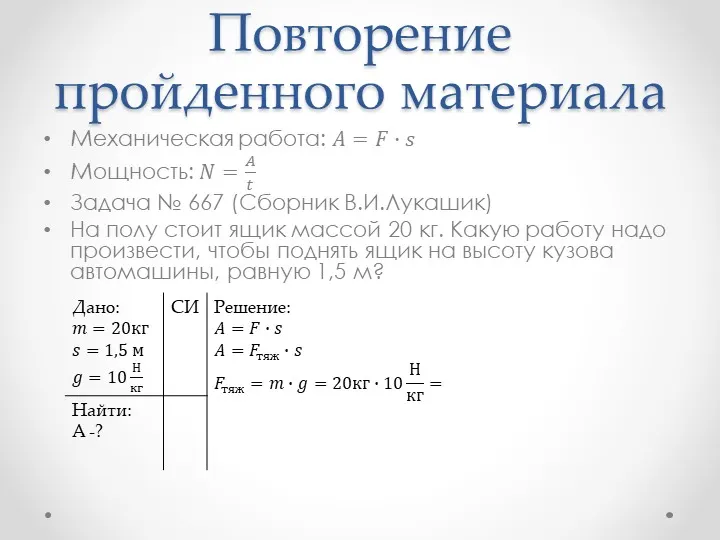

6 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

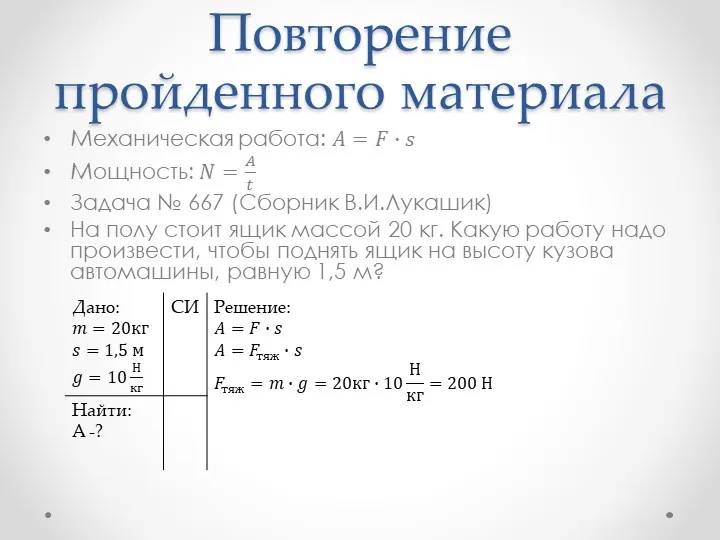

7 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

8 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

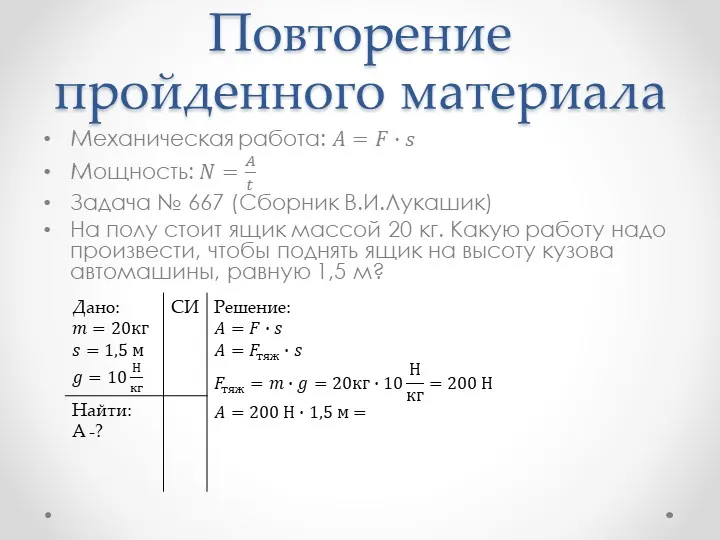

9 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

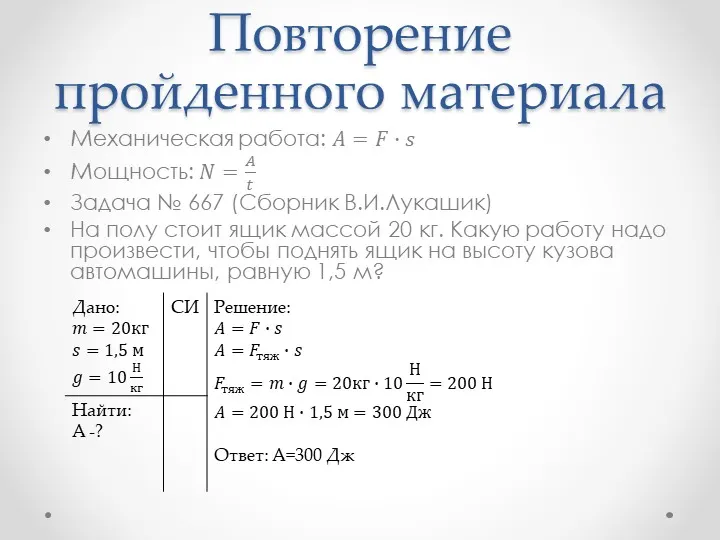

10 слайд Повторение пройденного материала
Описание слайда:

Повторение пройденного материала

11 слайд Простые механизмы С незапамятных времен люди используют для совершения механи
Описание слайда:

Простые механизмы С незапамятных времен люди используют для совершения механической работы различные приспособления механизмы - греч. "механэ" - машина, орудие

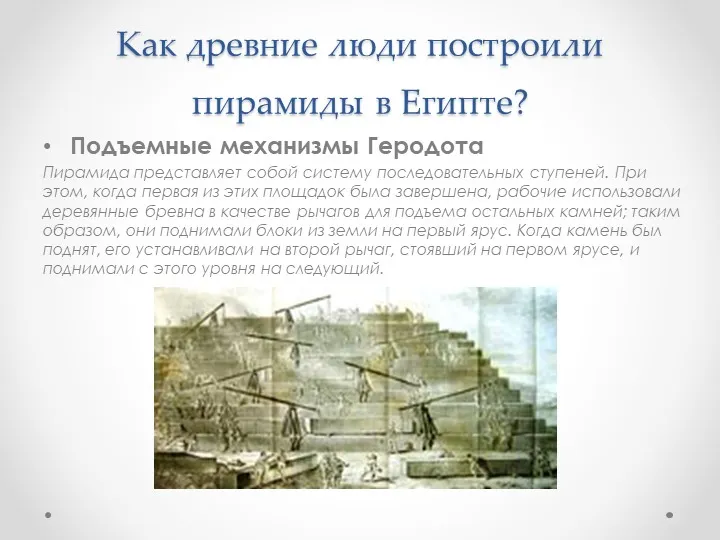

12 слайд Как древние люди построили пирамиды в Египте? Подъемные механизмы Геродота Пи
Описание слайда:

Как древние люди построили пирамиды в Египте? Подъемные механизмы Геродота Пирамида представляет собой систему последовательных ступеней. При этом, когда первая из этих площадок была завершена, рабочие использовали деревянные бревна в качестве рычагов для подъема остальных камней; таким образом, они поднимали блоки из земли на первый ярус. Когда камень был поднят, его устанавливали на второй рычаг, стоявший на первом ярусе, и поднимали с этого уровня на следующий.

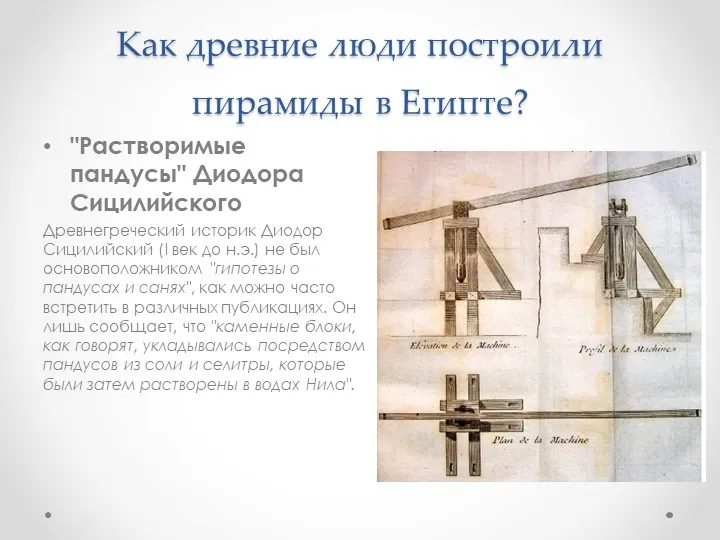

13 слайд Как древние люди построили пирамиды в Египте? "Растворимые пандусы" Диодора С
Описание слайда:

Как древние люди построили пирамиды в Египте? "Растворимые пандусы" Диодора Сицилийского Древнегреческий историк Диодор Сицилийский (I век до н.э.) не был основоположником "гипотезы о пандусах и санях", как можно часто встретить в различных публикациях. Он лишь сообщает, что "каменные блоки, как говорят, укладывались посредством пандусов из соли и селитры, которые были затем растворены в водах Нила".

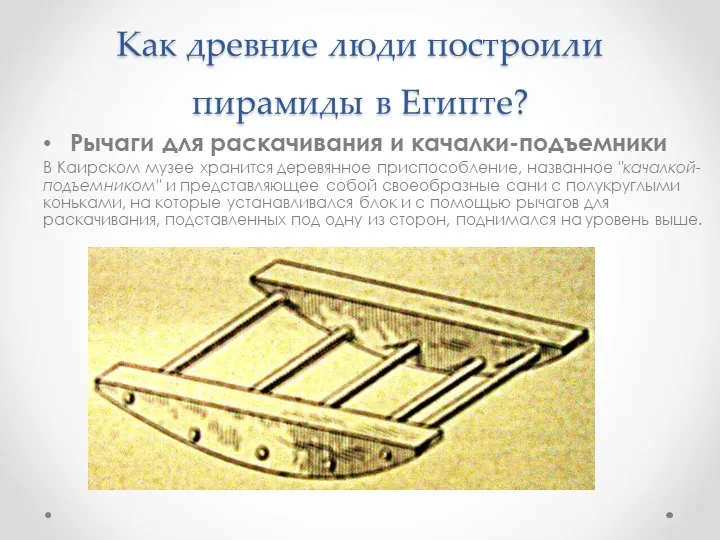

14 слайд Как древние люди построили пирамиды в Египте? Рычаги для раскачивания и качал
Описание слайда:

Как древние люди построили пирамиды в Египте? Рычаги для раскачивания и качалки-подъемники В Каирском музее хранится деревянное приспособление, названное "качалкой-подъемником" и представляющее собой своеобразные сани с полукруглыми коньками, на которые устанавливался блок и с помощью рычагов для раскачивания, подставленных под одну из сторон, поднимался на уровень выше.

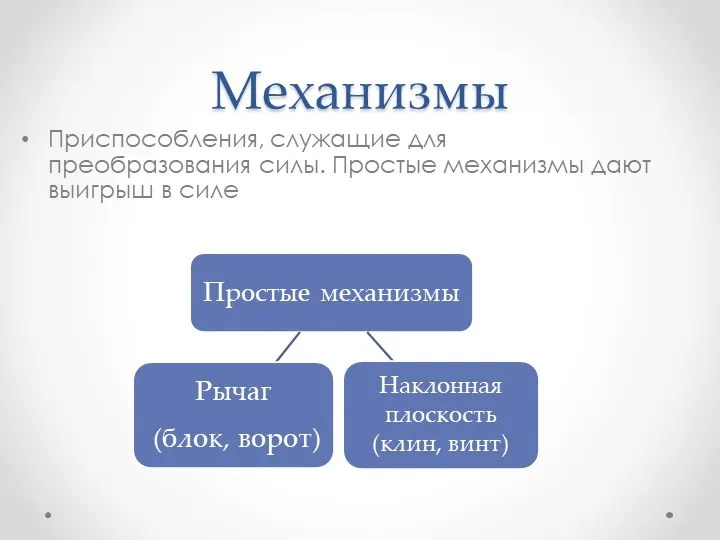

15 слайд Механизмы Приспособления, служащие для преобразования силы. Простые механизмы
Описание слайда:

Механизмы Приспособления, служащие для преобразования силы. Простые механизмы дают выигрыш в силе

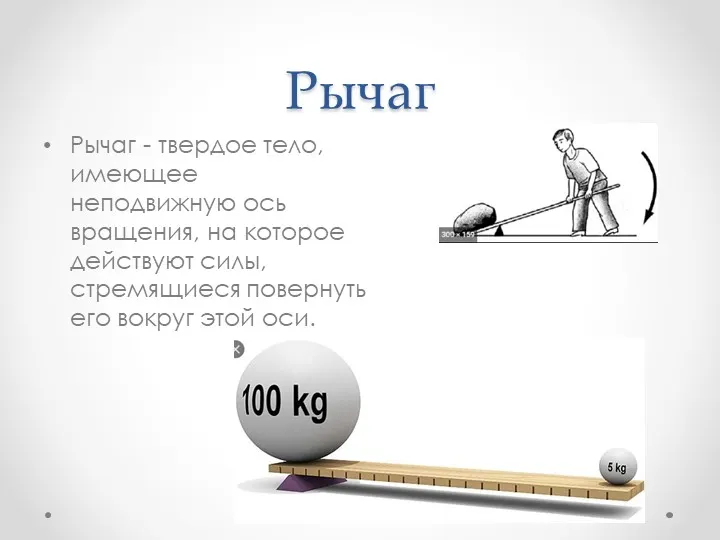

16 слайд Рычаг Рычаг - твердое тело, имеющее неподвижную ось вращения, на которое дейс
Описание слайда:

Рычаг Рычаг - твердое тело, имеющее неподвижную ось вращения, на которое действуют силы, стремящиеся повернуть его вокруг этой оси.

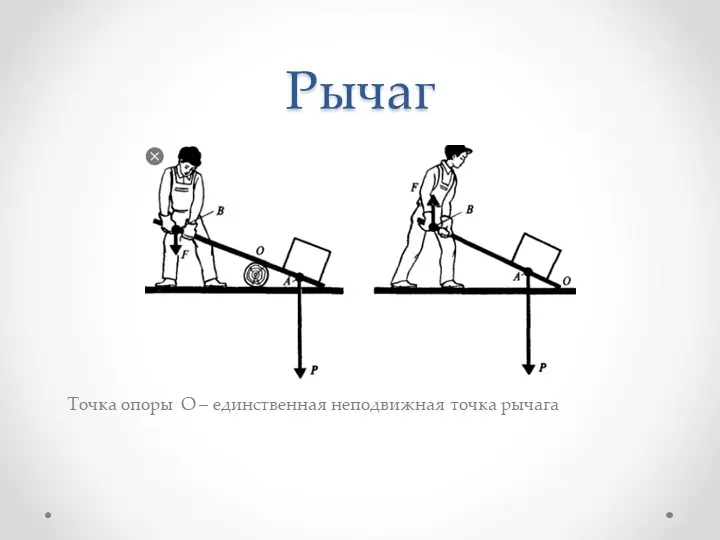

17 слайд Рычаг Точка опоры О – единственная неподвижная точка рычага
Описание слайда:

Рычаг Точка опоры О – единственная неподвижная точка рычага

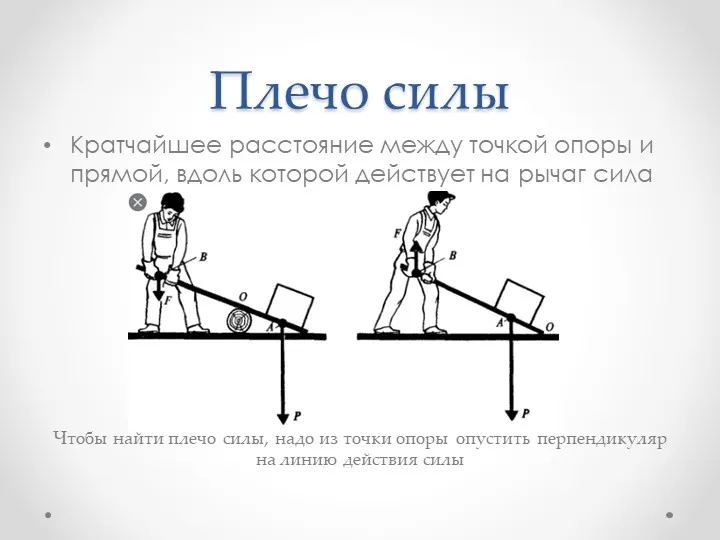

18 слайд Плечо силы Кратчайшее расстояние между точкой опоры и прямой, вдоль которой д
Описание слайда:

Плечо силы Кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы

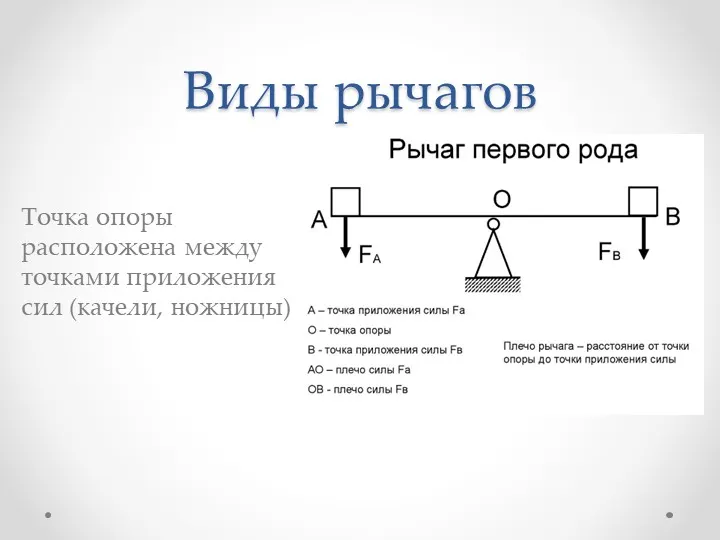

19 слайд Виды рычагов Точка опоры расположена между точками приложения сил (качели, но
Описание слайда:

Виды рычагов Точка опоры расположена между точками приложения сил (качели, ножницы)

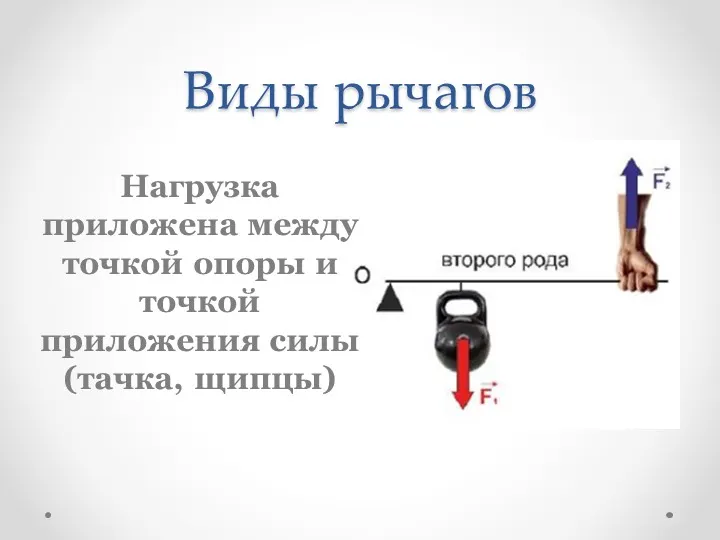

20 слайд Виды рычагов Нагрузка приложена между точкой опоры и точкой приложения силы (
Описание слайда:

Виды рычагов Нагрузка приложена между точкой опоры и точкой приложения силы (тачка, щипцы)

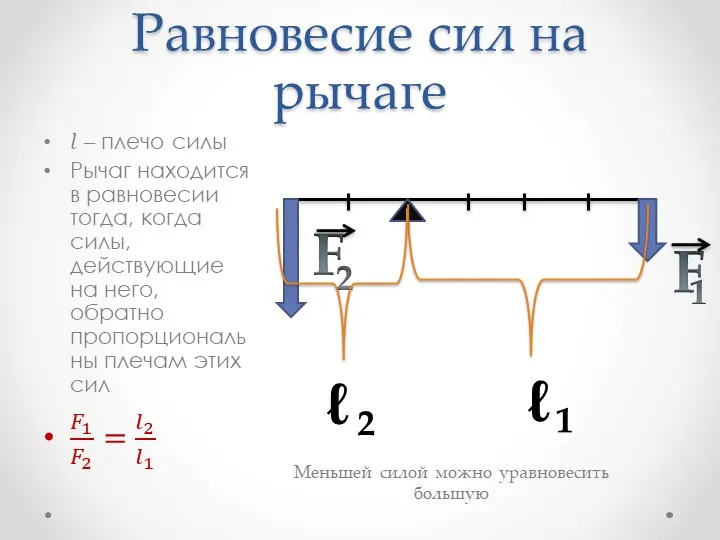

21 слайд Равновесие сил на рычаге Меньшей силой можно уравновесить большую ℓ 1 ℓ 2
Описание слайда:

Равновесие сил на рычаге Меньшей силой можно уравновесить большую ℓ 1 ℓ 2

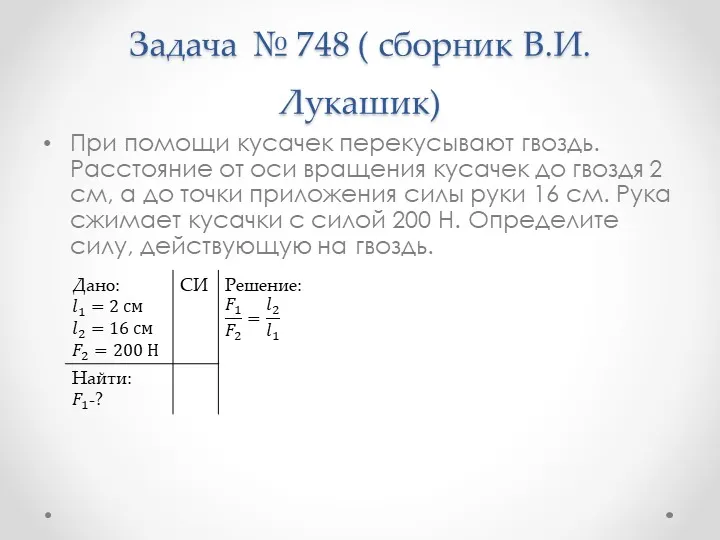

22 слайд Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь.
Описание слайда:

Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь. Расстояние от оси вращения кусачек до гвоздя 2 см, а до точки приложения силы руки 16 см. Рука сжимает кусачки с силой 200 Н. Определите силу, действующую на гвоздь.

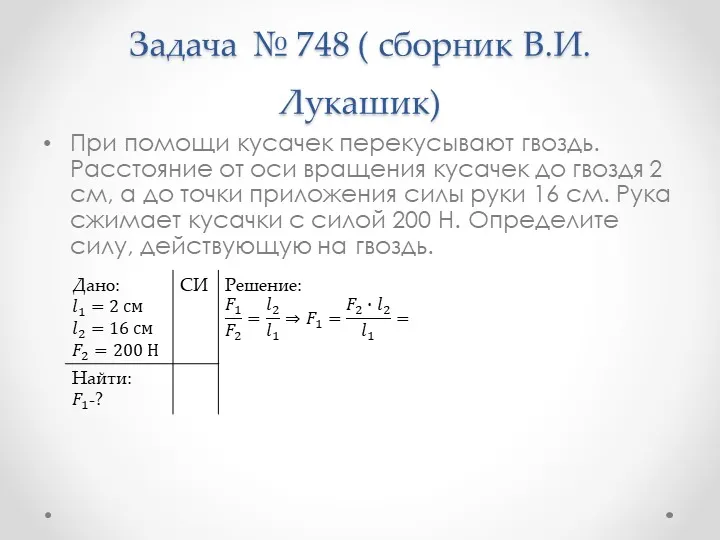

23 слайд Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь.
Описание слайда:

Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь. Расстояние от оси вращения кусачек до гвоздя 2 см, а до точки приложения силы руки 16 см. Рука сжимает кусачки с силой 200 Н. Определите силу, действующую на гвоздь.

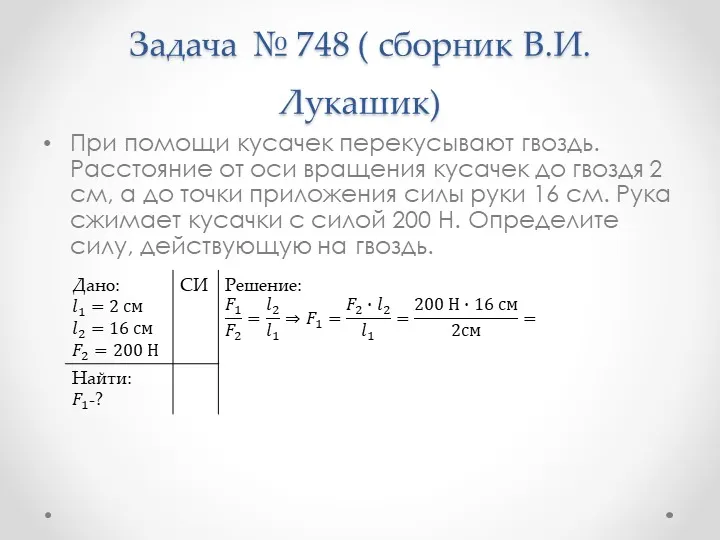

24 слайд Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь.
Описание слайда:

Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь. Расстояние от оси вращения кусачек до гвоздя 2 см, а до точки приложения силы руки 16 см. Рука сжимает кусачки с силой 200 Н. Определите силу, действующую на гвоздь.

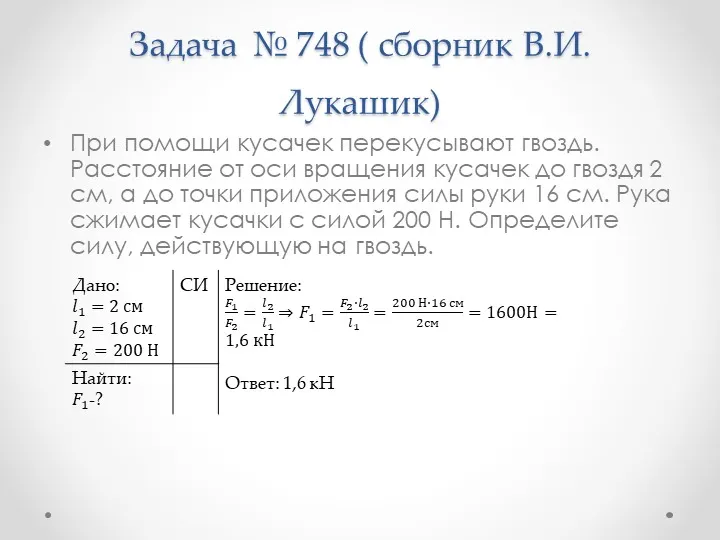

25 слайд Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь.
Описание слайда:

Задача № 748 ( сборник В.И. Лукашик) При помощи кусачек перекусывают гвоздь. Расстояние от оси вращения кусачек до гвоздя 2 см, а до точки приложения силы руки 16 см. Рука сжимает кусачки с силой 200 Н. Определите силу, действующую на гвоздь.

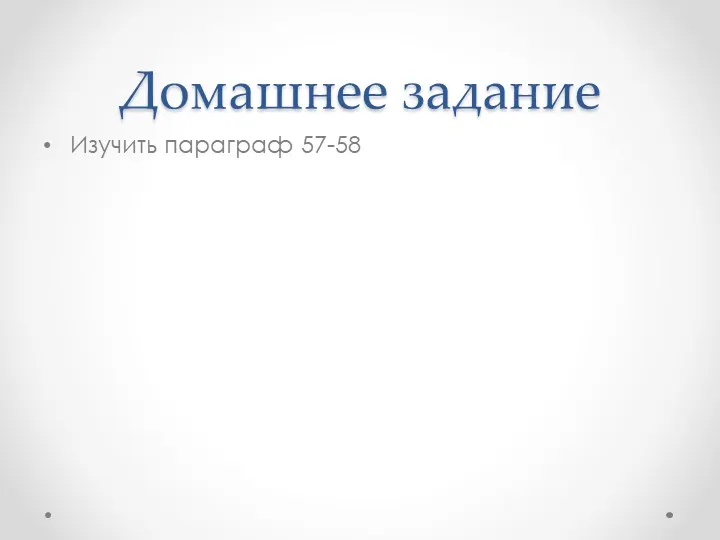

26 слайд Домашнее задание Изучить параграф 57-58
Описание слайда:

Домашнее задание Изучить параграф 57-58
