Инструкционно-технологическая карта к мастер-классу "Заделка стыков ГКЛ"

библиотека
материалов

(Приложение 2)

Инструкционно-технологическая карта «Заделка швов гипсокартона» (к мастер-классу)

Наименование операции

Эскиз

Краткое описание операции

Технологические требования

1

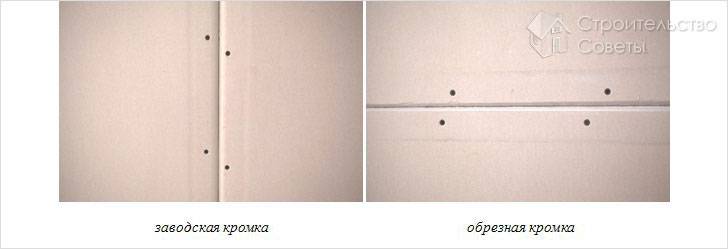

Обрезка кромки ГКЛ


На каркасе облицовки закреплены листы гипсокартона КНАУФ 12, 5 мм с двумя видами кромок: заводской и обрезной. Торцевые кромки листов обязательно должны иметь фаску.

Шаг между шурупами не более 25 см, со смещением (1-1,5см) кромочный рубанок снимает фаску под 22, 5 градуса.

2

Грунтовка стыков


Стыки нужно загрунтовать для повышения адгезии шпаклёвки. Понадобится кисть «макловица» и грунтовка КНАУФ — Тифенгрунд.

грунтовка сохнет (1-2 часа)

3

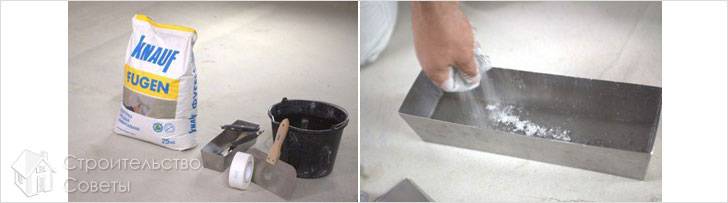

Разведение шпаклевки


Используем гипсовую шпаклёвку Фуген, которая разработана специально для заделки стыков листов ГКЛ. Она не даёт усадки и не трескается. Сыпем шпаклёвку до момента появления островков из шпаклёвки, возвышающихся над поверхностью воды. Также шпаклевку замешивают строительным миксером.

Сухую шпатлевочную смесь развести строго определенным количеством воды, указанным в инструкции. Миксером за-мешивают на малых оборо-тах, при больших - в материал завлекается воздух, что сни-жает прочность шпаклёвки.

4

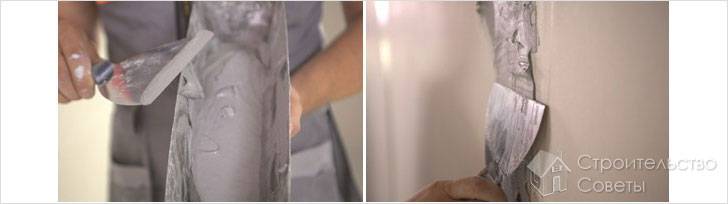

Нанесение шпаклевки


В заводской стык с кромкой ПЛУК слой кладут больше, излишки потом убираются.

Держите шпатели чистыми. Это означает, что следует удалять избыток шпаклевки со шпателя после каждого прохода им.

5

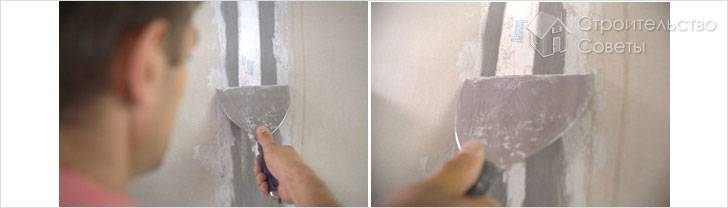

Заполнение швов гипсокартона


Используем армирующую ленту КУРТ, она из специальной бумаги и армирована стеклово-локном. С помощью узкого шпателя вдавливаем её в смесь.

Для лучшего сцепления с поверхностью расшитые трещины должны быть огрунтованы.

6

Нанесение шпаклевки на щляпки шурупов


При вдавливании армирующей ленты в смесь одновременно убираем излишки, попутно закрываем шпаклёвкой шляпки шурупов.

Перед шпатлеванием шляпки шурупов необходимо закрасить масляной краской или лаком, воизбежании появления на них при высокой влажности ржавчины

7

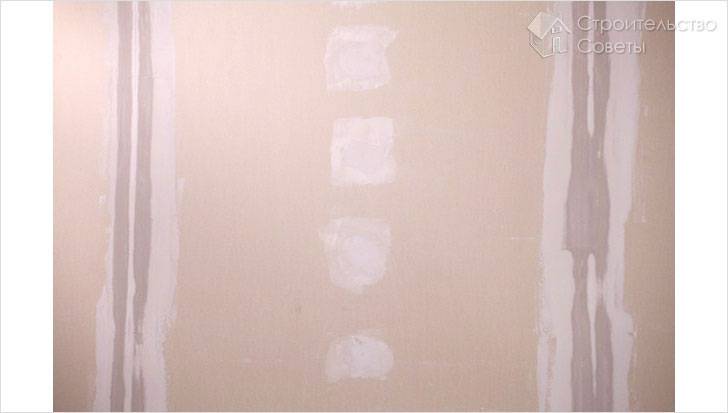

Зашпаклеванные швы


Стык с обрезной кромкой шпаклюем иначе — слой смеси должен быть тонким, иначе на поверхности облицовки будут видны неровности — стык будет заметен.

Первый слой шпаклёвки сохнет 10-12 часов.

8

Шлифовка


Перед вторым слоем выступы должны быть зачищены и обработаны от пыли. Знайте, что при заделке стыка с заводской кромкой ПЛУК можно обойтись без использова-ния армирующей ленты. В этом случае применя-ется высокопрочная шпаклёвка КНАУФ Унифлот.

Накрывающий слой шпак-лёвки сохнет 8 часов. Влажность в помещении должна быть не ниже 10 градусов.

Охрана труда. Работу выполнять в спец.одежде и с исправным инструментом; не загромождать рабочее место и проходы; не бросать инструменты под ногами; при работе не поранить себя углами острых инструментов. Предупреждение возможных ошибок. 1 Заметный стык. 2 Замешено большое количество шпаклевки. 3 Работа грязным шпателем. 4 Смешивание старой шпаклевки с новой.
